Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita JN1601'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

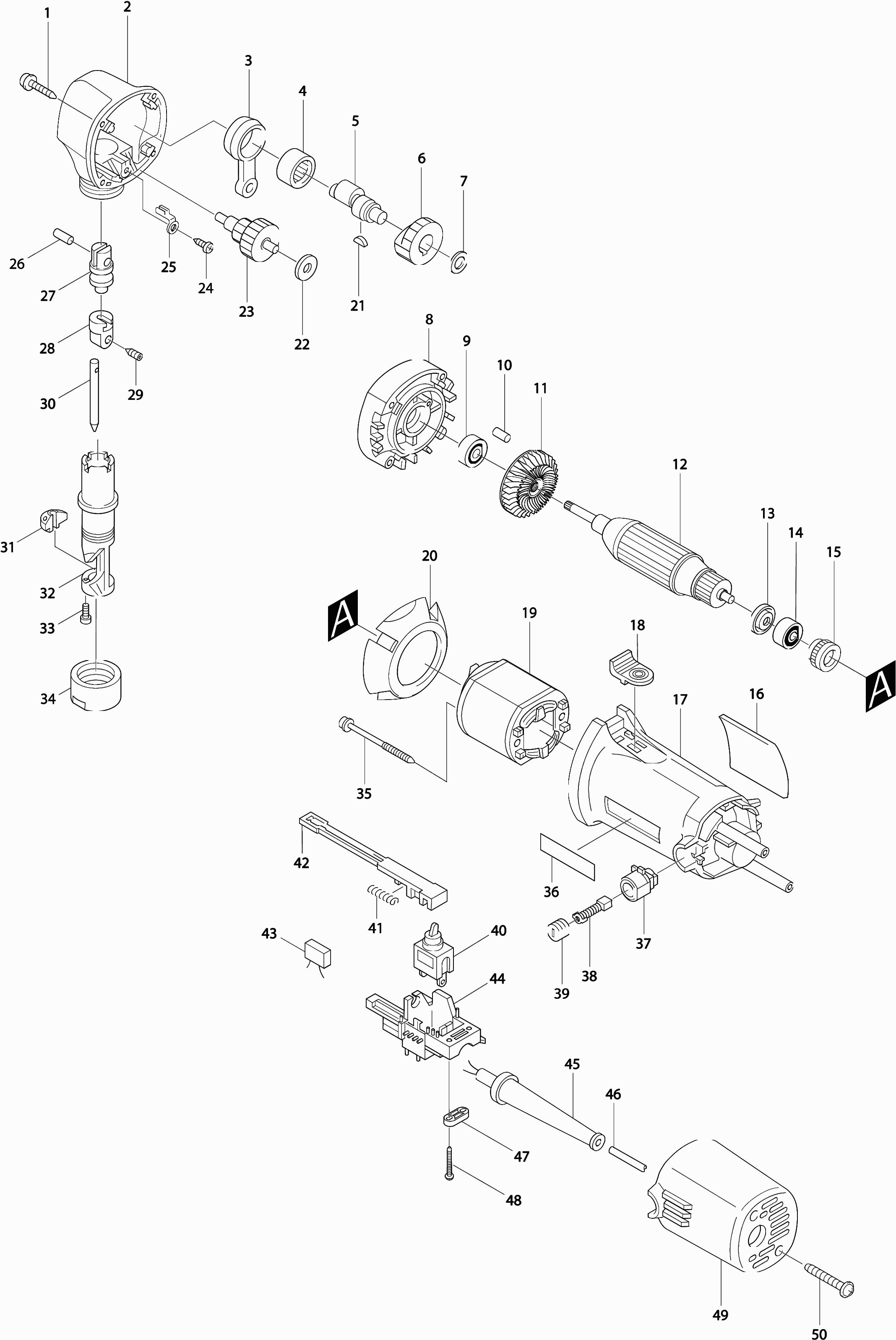

Zeichnungen der Makita JN1601
Teileliste der Makita JN1601
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 4x35 | ||||
| 001 | 266351-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 159757-1 | |||
| Stange | ||||
| 003 | 331438-1 | 16.50 | 19.64 | |
| Nadellager 1612 | ||||
| 004 | 212222-2 | 8.40 | 10.00 | |
| Kurbelwelle | ||||
| 005 | 322704-7 | 17.60 | 20.94 | |
| Zahnrad 34 | ||||
| 006 | 226286-0 | 14.30 | 17.02 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 007 | 253215-0 | 1.00 | 1.19 | |
| Innendeckel | ||||
| 008 | 159758-9 | 42.90 | 51.05 | |
| Spannstift 3-8 | ||||
| 008A | 951051-5 | 1.00 | 1.19 | |
| Kugellager 608llb | ||||
| 009 | 210043-6 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 010 | 263002-9 | 1.00 | 1.19 | |
| Impeller 54 | ||||
| 011 | 240039-3 | 3.60 | 4.28 | |
| Anker | ||||
| 012 | 517513-9 | 59.40 | 70.69 | |
| Isolierring | ||||
| 013 | 681636-0 | 1.20 | 1.43 | |
| Kugellager 607llb | ||||
| 014 | 211021-9 | 4.80 | 5.71 | |
| Gummiring für Lager | ||||
| 015 | 421479-6 | 4.80 | 5.71 | |
| Motorgehäuse | ||||
| 017 | 159755-5 | 16.50 | 19.64 | |
| Anschlusseinheit | ||||
| 017A | 654125-8 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 018 | 415303-3 | 1.20 | 1.43 | |
| Feld | ||||
| 019 | 635013-8 | 17.60 | 20.94 | |
| Zwischenplatte | ||||
| 020 | 415490-8 | 1.20 | 1.43 | |
| 3 Einlagenkeil | ||||
| 021 | 254002-0 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 022 | 267133-6 | 1.20 | 1.43 | |
| Zahnrad 13-37 | ||||
| 023 | 226123-8 | 29.70 | 35.34 | |
| Gewindeschneidschraube 4X8 | ||||
| 024 | 266061-2 | 1.00 | 1.19 | |
| Anschlag | ||||
| 025 | 344116-4 | 2.40 | 2.86 | |
| Stift | ||||
| 026 | 256111-1 | 2.40 | 2.86 | |
| Anschläger H60ma/mb | ||||
| 027 | 322703-9 | 12.10 | 14.40 | |
| Stempelhalter | ||||
| 028 | 322702-1 | 30.80 | 36.65 | |
| Innensechskantschraube M5x8 | ||||
| 029 | 265880-3 | 1.00 | 1.19 | |
| Stempel | ||||
| 030 | A-83951 | 23.00 | 27.37 | |
| Untere Stanzform | ||||
| 031 | A-15051 | 19.00 | 22.61 | |
| Matrizenhalter | ||||
| 032 | 322701-3 | 139.70 | 166.24 | |
| Innensechskantschraube 3x12 | ||||
| 033 | 266080-8 | 1.20 | 1.43 | |
| Verschlussmutter | ||||
| 034 | 322748-7 | 13.20 | 15.71 | |
| Schneidschraube Pf 4x65 | ||||
| 035 | 266060-4 | 2.40 | 2.86 | |
| Kohlekasten Zsb | ||||
| 037 | 643922-7 | 3.60 | 4.28 | |
| Bürstensatz CB411 RT0702C | ||||
| 038 | 195010-1 | 4.80 | 5.71 | |
| Bürstenhalterkappe | ||||
| 039 | 643550-8 | 1.20 | 1.43 | |
| Schalter Sw-126 A | ||||
| 040 | 651069-3 | 8.40 | 10.00 | |
| Druckfeder 4 | ||||
| 041 | 233071-4 | 1.00 | 1.19 | |
| Schaltstange | ||||
| 042 | 415541-7 | 2.40 | 2.86 | |
| Kondensator 0,1uf | ||||
| 043 | 645105-5 | 3.60 | 4.28 | |
| Halterung | ||||
| 044 | 687069-7 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 045 | 682505-8 | |||
| Netzkabel 2x1.00 2.2mtr | ||||
| 046 | 665383-1 | 10.80 | 12.85 | |
| Klemmenhalterung | ||||
| 047 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 047 | 687124-5 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 048 | 265A48-7 | 1.00 | 1.19 | |
| Abdeckkappe | ||||
| 049 | 415540-9 | 9.60 | 11.42 | |
| Schraube 4x35 | ||||
| 050 | 266351-3 | 1.00 | 1.19 | |
