Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita JR180D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

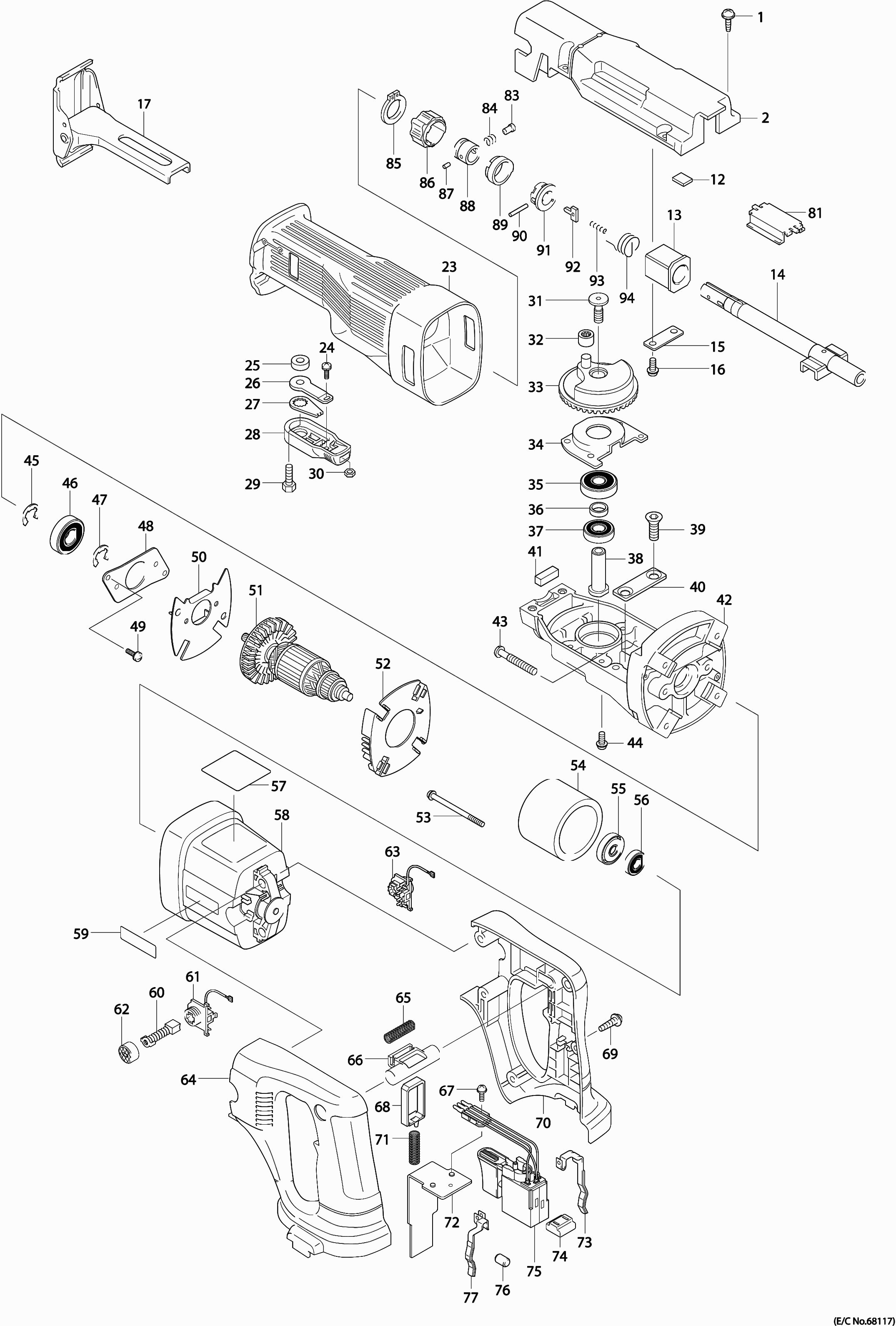

Zeichnungen der Makita JR180D
Teileliste der Makita JR180D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 5x20 | ||||
| 001 | 911228-4 | 1.00 | 1.19 | |
| Getriebegehäusedeckel Jr180D * | ||||
| 002 | 151941-4 | 34.10 | 40.58 | |
| Stahlkugel 4.8 | ||||
| 003 | 216002-8 | 1.00 | 1.19 | |
| Stift 5,5x6 | ||||
| 004 | 256454-1 | 1.20 | 1.43 | |
| Sägeklemme | ||||
| 005 | 310138-6 | 19.80 | 23.56 | |
| Torx-Schraube 5x10 | ||||
| 006 | 266272-9 | 1.20 | 1.43 | |
| Druckknopf | ||||
| 007 | 162215-8 | 19.80 | 23.56 | |
| Druckstift | ||||
| 008 | 323916-5 | 6.00 | 7.14 | |
| Druckfeder 3 | ||||
| 009 | 233018-8 | 1.00 | 1.19 | |
| Druckfeder 16 | ||||
| 010 | 233247-3 | 1.00 | 1.19 | |
| Unterlegscheibe 13 | ||||
| 011 | 257226-7 | 3.60 | 4.28 | |
| Platte 12x16 | ||||
| 012 | 443070-0 | 1.20 | 1.43 | |
| Gleitlager 14 | ||||
| 013 | 214169-6 | 1.20 | 1.43 | |
| Drucksägeblatt | ||||
| 014 | 168328-3 | 34.10 | 40.58 | |
| Achssperrplatte | ||||
| 015 | 341462-6 | 2.40 | 2.86 | |
| Schraube 5X16 JR3051T A | ||||
| 016 | 265C32-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 168337-2 | |||
| Schutzhülse | ||||
| 023 | 421693-4 | 13.20 | 15.71 | |
| Schraube 4X10 | ||||
| 024 | 911114-9 | 1.00 | 1.19 | |
| Hülse 9 | ||||
| 025 | 257558-2 | 1.20 | 1.43 | |
| Einsatzplatte Jr3030T | ||||
| 026 | 344732-2 | 4.80 | 5.71 | |
| Sperrplatte | ||||
| 027 | 344733-0 | 3.60 | 4.28 | |
| Verriegelungsgriff Jr3030T | ||||
| 028 | 272240-2 | 1.20 | 1.43 | |
| Sechskantschraube M8X25 | ||||
| 029 | 921442-4 | 1.20 | 1.43 | |
| Sechskantmutter M4 | ||||
| 030 | 931102-0 | 1.00 | 1.19 | |
| Torx Schraube M6X15 * | ||||
| 031 | 266220-8 | 2.40 | 2.86 | |
| Nadellager 708 | ||||
| 032 | 212959-1 | 3.60 | 4.28 | |
| Zahnrad Jr180D * | ||||
| 033 | 153267-0 | 72.60 | 86.39 | |
| Lagerverriegelung A Jr180D * | ||||
| 034 | 285696-0 | 3.60 | 4.28 | |
| Kugellager 6000llb | ||||
| 035 | 211061-7 | 8.40 | 10.00 | |
| Ring 10 | ||||
| 036 | 257146-5 | 2.40 | 2.86 | |
| Kugellager 6900llb | ||||
| 037 | 210057-5 | 3.60 | 4.28 | |
| Getriebewelle Jr180D * | ||||
| 038 | 323887-6 | 4.80 | 5.71 | |
| Sechskantschraube 5x12 | ||||
| 039 | 251969-3 | 1.00 | 1.19 | |
| Platte C | ||||
| 040 | 344795-8 | 2.40 | 2.86 | |
| Filz 8x24 | ||||
| 041 | 443107-3 | 1.00 | 1.19 | |
| Getriebegehäuse Jr180D * | ||||
| 042 | 317229-4 | 28.60 | 34.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 266012-5 | |||
| Schraube 5x8 | ||||
| 044 | 911601-8 | 1.00 | 1.19 | |
| Sprengring E-10 | ||||
| 045 | 961016-9 | 1.00 | 1.19 | |
| Kugellager 6001dw | ||||
| 046 | 211131-2 | 9.60 | 11.42 | |
| Sprengring E-10 | ||||
| 047 | 961016-9 | 1.00 | 1.19 | |
| Lagerverriegelung B Jr180D * | ||||
| 048 | 285697-8 | 2.40 | 2.86 | |
| Schraube 4x12 | ||||
| 049 | 911516-9 | 2.40 | 2.86 | |
| Ventilator Führungsplatte Jr180D * | ||||
| 050 | 416960-0 | 2.40 | 2.86 | |
| Anker Jr180D * | ||||
| 051 | 519051-7 | 78.10 | 92.94 | |
| Zwischenplatte Jr180D * | ||||
| 052 | 416959-5 | 2.40 | 2.86 | |
| Gewindeschneidende Schraube 4x60 | ||||
| 053 | 266209-6 | 1.20 | 1.43 | |
| Magnet Halter | ||||
| 054 | 632828-4 | 23.10 | 27.49 | |
| Isolierring | ||||
| 055 | 681652-2 | 1.00 | 1.19 | |
| Kugellager 607llb | ||||
| 056 | 211021-9 | 4.80 | 5.71 | |
| Typenschild | ||||
| 057 | 851734-6 | 3.60 | 4.28 | |
| Motorgehäuse | ||||
| 058 | 416957-9 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 059 | 819720-3 | |||
| Kohlebürstensatz CB-441 A | ||||
| 060 | 195022-4 | 4.80 | 5.71 | |
| Kohlekasten Zsb | ||||
| 061 | 643949-7 | 3.60 | 4.28 | |
| Bürstenhalterkappe | ||||
| 062 | 643941-3 | 2.40 | 2.86 | |
| Kohlebürstenhalter L Jr180D * | ||||
| 063 | 643950-2 | 3.60 | 4.28 | |
| Griffset | ||||
| 064 | 183141-8 | 26.40 | 31.42 | |
| Druckfeder 4 | ||||
| 065 | 231469-9 | 1.00 | 1.19 | |
| Entsperrtaste | ||||
| 066 | 416958-7 | 1.20 | 1.43 | |
| Schroef 3x8 | ||||
| 067 | 652066-2 | 1.00 | 1.19 | |
| Verriegelungsbügel | ||||
| 068 | 416976-5 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 069 | 265A48-7 | 1.00 | 1.19 | |
| Griffset | ||||
| 070 | 183141-8 | 26.40 | 31.42 | |
| Druckfeder 4 | ||||
| 071 | 231469-9 | 1.00 | 1.19 | |
| Wärmeleitplatte Jr180D * | ||||
| 072 | 689090-2 | 9.60 | 11.42 | |
| Kontaktstreifen plus | ||||
| 073 | 654195-7 | 3.60 | 4.28 | |
| Halter | ||||
| 074 | 687085-9 | 1.20 | 1.43 | |
| Schalter | ||||
| 075 | 651979-4 | 59.40 | 70.69 | |
| Gummistift 4 | ||||
| 076 | 263024-9 | 1.20 | 1.43 | |
| Kontaktstreifen min | ||||
| 077 | 654196-5 | 2.40 | 2.86 | |
| Unterlegscheibe 5 | ||||
| 079 | 267758-6 | 1.00 | 1.19 | |
| Schiebeblech | ||||
| 081 | 344858-0 | 2.40 | 2.86 | |
