Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita JR3000VT'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

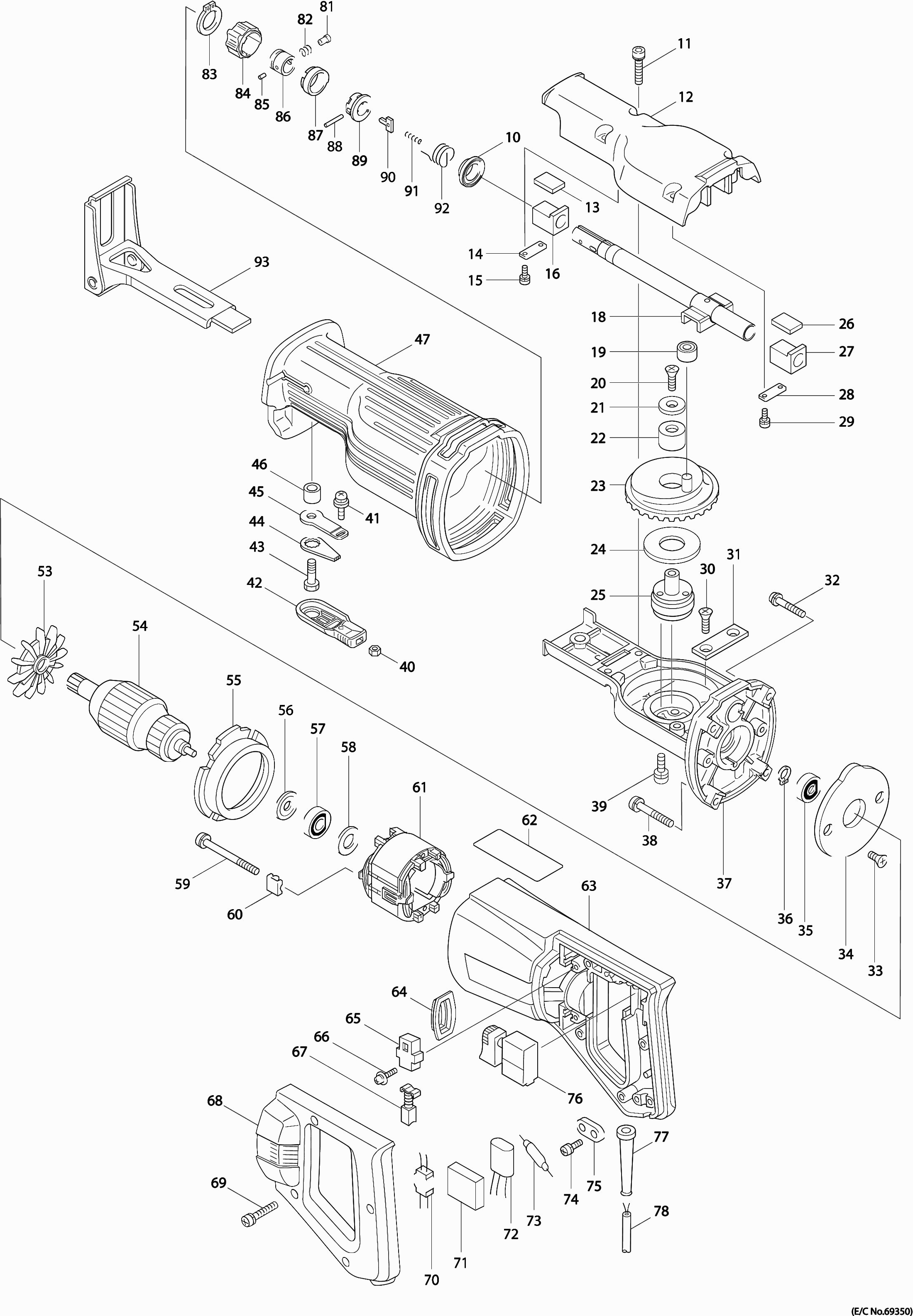

Zeichnungen der Makita JR3000VT
Teileliste der Makita JR3000VT
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sägeklemme | ||||
| 001 | 310138-6 | 19.80 | 23.56 | |
| Stahlkugel 4.8 | ||||
| 002 | 216002-8 | 1.00 | 1.19 | |
| Stift 5,5x6 | ||||
| 003 | 256454-1 | 1.20 | 1.43 | |
| Torx-Schraube 5x10 | ||||
| 004 | 266272-9 | 1.20 | 1.43 | |
| Unterlegscheibe 5 | ||||
| 004A | 267758-6 | 1.00 | 1.19 | |
| Druckstift | ||||
| 005 | 323916-5 | 6.00 | 7.14 | |
| Druckfeder 3 | ||||
| 006 | 233018-8 | 1.00 | 1.19 | |
| Druckknopf | ||||
| 007 | 162215-8 | 19.80 | 23.56 | |
| Druckfeder 16 | ||||
| 008 | 233247-3 | 1.00 | 1.19 | |
| Unterlegscheibe 13 | ||||
| 009 | 257226-7 | 3.60 | 4.28 | |
| Dichtung | ||||
| 010 | 155896-5 | 2.40 | 2.86 | |
| Schraube 5x22 | ||||
| 011 | 911238-1 | 1.00 | 1.19 | |
| Getriebegehäusedeckel Jr3000Vt | ||||
| 012 | 317691-3 | 13.20 | 15.71 | |
| Platte 12x16 | ||||
| 013 | 443070-0 | 1.20 | 1.43 | |
| Achssperrplatte | ||||
| 014 | 341462-6 | 2.40 | 2.86 | |
| Schraube 5X16 JR3051T A | ||||
| 015 | 265C32-4 | 1.00 | 1.19 | |
| Gleitlager 12.7 | ||||
| 016 | 214167-0 | 2.40 | 2.86 | |
| Spannstift 3-16 | ||||
| 017 | 951063-8 | 1.00 | 1.19 | |
| Stoessel | ||||
| 018 | 168339-8 | 35.20 | 41.89 | |
| Nadellager 708 | ||||
| 019 | 212959-1 | 3.60 | 4.28 | |
| Sechskantschraube 5x12 | ||||
| 020 | 251969-3 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 021 | 253816-4 | 3.60 | 4.28 | |
| Nadellager 1216 | ||||
| 022 | 212115-3 | 8.40 | 10.00 | |
| Getriebe | ||||
| 023 | 133244-8 | 67.10 | 79.85 | |
| Unterlegscheibe 18 | ||||
| 024 | 253805-9 | 3.60 | 4.28 | |
| Getriebewelle | ||||
| 025 | 321263-8 | 16.50 | 19.64 | |
| Platte 12x16 | ||||
| 026 | 443070-0 | 1.20 | 1.43 | |
| Gleitlager 12.7 | ||||
| 027 | 214167-0 | 2.40 | 2.86 | |
| Achssperrplatte | ||||
| 028 | 341462-6 | 2.40 | 2.86 | |
| Schraube 5X16 JR3051T A | ||||
| 029 | 265C32-4 | 1.00 | 1.19 | |
| Sechskantschraube 5x12 | ||||
| 030 | 251969-3 | 1.00 | 1.19 | |
| Platte C | ||||
| 031 | 343981-8 | 2.40 | 2.86 | |
| Schraube 5x30 | ||||
| 032 | 911251-9 | 1.00 | 1.19 | |
| Versenkter Schraube M4x14 | ||||
| 033 | 251295-0 | 1.00 | 1.19 | |
| Lager-Sicherung 54 | ||||
| 034 | 285650-4 | 2.40 | 2.86 | |
| Kugellager 6200llb | ||||
| 035 | 211066-7 | 4.80 | 5.71 | |
| Sicherungsring S-10 | ||||
| 036 | 257408-1 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037 | 151902-4 | |||
| Schraube 5x35 | ||||
| 038 | 911256-9 | 1.00 | 1.19 | |
| Schraube 5x12 | ||||
| 039 | 911215-3 | 1.00 | 1.19 | |
| Sechskantmutter M4 | ||||
| 040 | 931102-0 | 1.00 | 1.19 | |
| Schraube 4X10 | ||||
| 041 | 911114-9 | 1.00 | 1.19 | |
| Verriegelungsgriff Jr3030T | ||||
| 042 | 272240-2 | 1.20 | 1.43 | |
| Sechskantschraube M8X25 | ||||
| 043 | 921442-4 | 1.20 | 1.43 | |
| Sperrplatte | ||||
| 044 | 344733-0 | 3.60 | 4.28 | |
| Einsatzplatte Jr3030T | ||||
| 045 | 344732-2 | 4.80 | 5.71 | |
| Hülse 9 | ||||
| 046 | 257558-2 | 1.20 | 1.43 | |
| Schutzhülse | ||||
| 047 | 421723-1 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048A | 168337-2 | |||
| Kompletter drehbarer Sägefuß | ||||
| 048B | 163441-2 | 10.80 | 12.85 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 053 | 241631-8 | |||
| Anker | ||||
| 054 | 516063-1 | 81.40 | 96.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055 | 411612-8 | |||
| Isolierring | ||||
| 056 | 681613-2 | 1.00 | 1.19 | |
| Kugellager 608ddw | ||||
| 057 | 210005-4 | 4.80 | 5.71 | |
| Unterlegscheibe 14 | ||||
| 058 | 253192-6 | 1.00 | 1.19 | |
| Schraube 5x55 | ||||
| 059 | 911276-3 | 1.00 | 1.19 | |
| Abstandshalter Jr3030T * | ||||
| 060 | 343657-7 | 1.20 | 1.43 | |
| Feld Jr3000Vt * | ||||
| 061 | 599012-3 | 26.40 | 31.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 159482-4 | |||
| Staubkappe für Schalter | ||||
| 064 | 411852-8 | 1.20 | 1.43 | |
| Kohlekasten Zsb | ||||
| 065 | 643551-6 | 1.20 | 1.43 | |
| Schraube 4x14 | ||||
| 066 | 911123-8 | 1.00 | 1.19 | |
| Kohlebürstenset CB-55 | ||||
| 067 | 181026-2 | 6.00 | 7.14 | |
| Griffabdeckung | ||||
| 068 | 410068-2 | 8.40 | 10.00 | |
| Schraube 4x28 | ||||
| 069 | 911151-3 | 1.00 | 1.19 | |
| Entstörfilter | ||||
| 070 | 646358-9 | 2.40 | 2.86 | |
| Schwammgummi Hm1810 | ||||
| 071 | 685718-0 | 1.00 | 1.19 | |
| Kondensator | ||||
| 072 | 645173-8 | 8.40 | 10.00 | |
| Kondensator | ||||
| 073 | 646049-2 | 6.00 | 7.14 | |
| Schraube 4X18 | ||||
| 074 | 911133-5 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 075 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 075 | 687124-5 | 1.00 | 1.19 | |
| Schalter Sw-121 | ||||
| 076 | 651256-4 | 28.60 | 34.03 | |
| Kabeltülle 8-85 | ||||
| 077 | 682502-4 | 2.40 | 2.86 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 078 | 695123-3 | 22.00 | 26.18 | |
| Unterlegscheibe 5 | ||||
| 079 | 267758-6 | 1.00 | 1.19 | |
| Etikett Makita | ||||
| 080 | 819063-3 | 2.40 | 2.86 | |
| Kragenstift 5 | ||||
| 081 | 256492-3 | 1.20 | 1.43 | |
| Druckfeder 6 | ||||
| 082 | 233345-3 | 1.00 | 1.19 | |
| Sperrring S-18 | ||||
| 083 | 961078-7 | 1.20 | 1.43 | |
| Steuerhülse | ||||
| 084 | 162228-9 | 9.60 | 11.42 | |
| Stift 3 | ||||
| 085 | 268094-3 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 086 | 331639-1 | |||
| Lenkhuelsenfuehrung | ||||
| 087 | 417791-0 | 2.40 | 2.86 | |
| Stift 3 | ||||
| 088 | 256158-5 | 1.20 | 1.43 | |
| Huelse | ||||
| 089 | 418311-3 | 1.20 | 1.43 | |
| Druckplatte | ||||
| 090 | 345214-7 | 1.20 | 1.43 | |
| Druckfeder 2 | ||||
| 091 | 233025-1 | 1.00 | 1.19 | |
| Torsionsfeder 17 | ||||
| 092 | 231687-9 | 1.00 | 1.19 | |
| Kompletter drehbarer Sägefuß | ||||
| 093 | 163441-2 | 10.80 | 12.85 | |
