Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita JR3050T'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

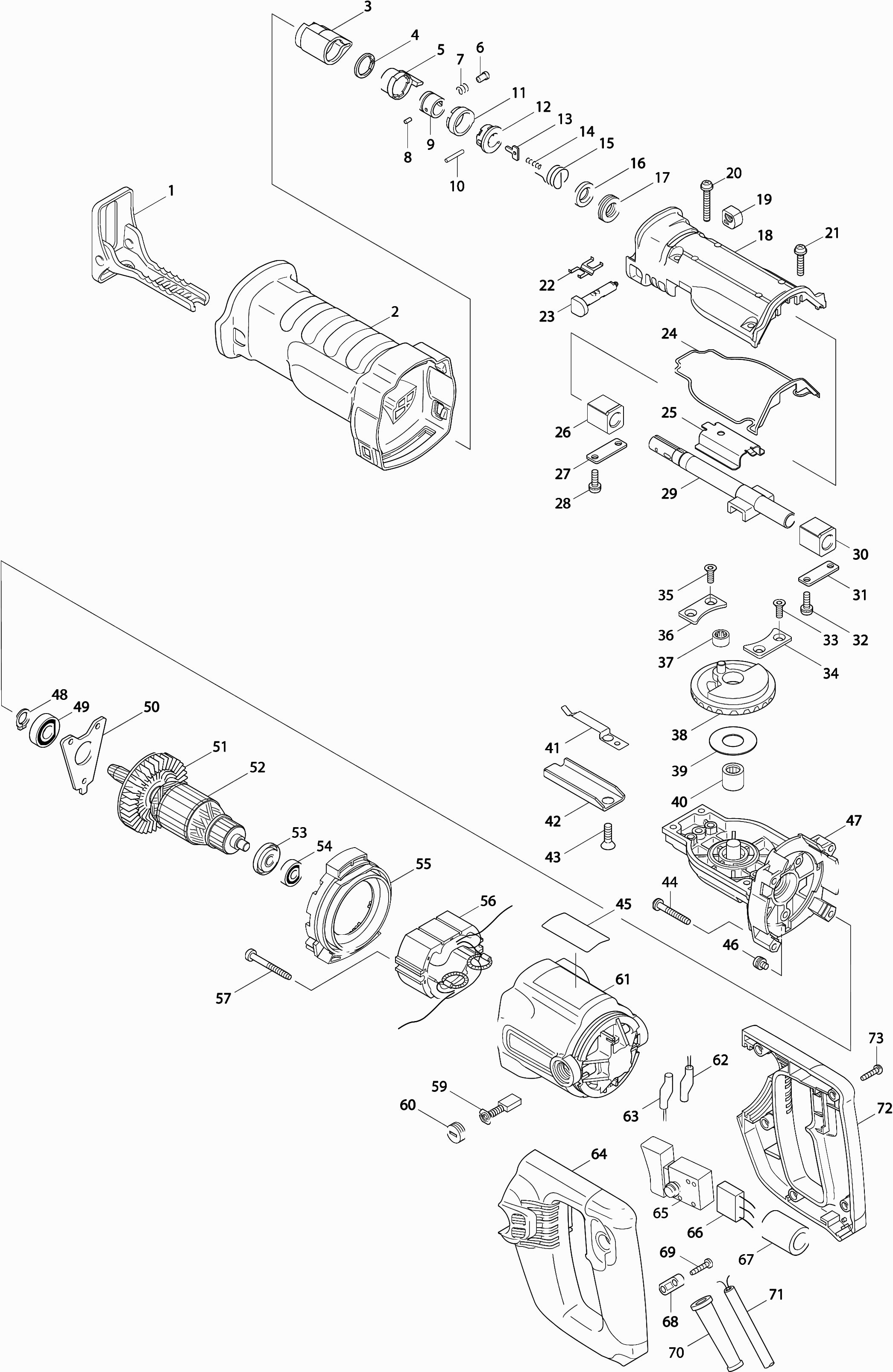

Zeichnungen der Makita JR3050T
Teileliste der Makita JR3050T
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sageschuh JR3070T A | ||||
| 001 | 163451-9 | 8.00 | 9.52 | |
| Schutzhülse | ||||
| 002 | 421892-8 | 9.60 | 11.42 | |
| Schutz | ||||
| 003 | 424147-0 | 1.00 | 1.19 | |
| Schutz | ||||
| 003-1 | 424147-0 | 1.00 | 1.19 | |
| Sicherungsring 18 P | ||||
| 004 | 257952-8 | 2.00 | 2.38 | |
| Sperrring S-18 | ||||
| 004 | 961078-7 | 1.20 | 1.43 | |
| Sicherungsring 18 P | ||||
| 004-1 | 257952-8 | 2.00 | 2.38 | |
| Steuerhülse | ||||
| 005 | 310285-3 | 7.20 | 8.57 | |
| Steuerhülse | ||||
| 005-2 | 310285-3 | 7.20 | 8.57 | |
| Kragenstift 5 | ||||
| 006 | 256492-3 | 1.20 | 1.43 | |
| Kragenstift 5 | ||||
| 006-1 | 256492-3 | 1.20 | 1.43 | |
| Druckfeder 6 | ||||
| 007 | 233345-3 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 008 | 268094-3 | 2.40 | 2.86 | |
| Führungsbuchse Bjr181 A | ||||
| 009 | 327043-0 | 1.20 | 1.43 | |
| Führungsbuchse Bjr181 A | ||||
| 009-1 | 327043-0 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 010 | 256158-5 | 1.20 | 1.43 | |
| Lenkhuelsenfuehrung | ||||
| 011 | 417791-0 | 2.40 | 2.86 | |
| Huelse | ||||
| 012 | 418311-3 | 1.20 | 1.43 | |
| Druckplatte | ||||
| 013 | 345214-7 | 1.20 | 1.43 | |
| Druckfeder 2 | ||||
| 014 | 233025-1 | 1.00 | 1.19 | |
| Torsionsfeder 17 | ||||
| 015 | 231687-9 | 1.00 | 1.19 | |
| Torsionsfeder 17 | ||||
| 015-1 | 231687-9 | 1.00 | 1.19 | |
| Dichtring 14 | ||||
| 016 | 213151-2 | 3.60 | 4.28 | |
| X-Ring 14 | ||||
| 017 | 213174-0 | 3.60 | 4.28 | |
| Komplettes Säge-Set (3 bis 32) | ||||
| 018 | 127399-9 | 52.80 | 62.83 | |
| Kappe | ||||
| 019 | 418806-6 | 1.00 | 1.19 | |
| Schraube 5x36 | ||||
| 020 | 911258-5 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 021 | 911243-8 | 1.00 | 1.19 | |
| Blattfeder A | ||||
| 022 | 232221-8 | 1.00 | 1.19 | |
| Stellknopf | ||||
| 023 | 162236-0 | 4.80 | 5.71 | |
| Dichtung | ||||
| 024 | 421893-6 | 1.20 | 1.43 | |
| Gleitplatte | ||||
| 025 | 345480-6 | 1.20 | 1.43 | |
| Gleitlager 14 | ||||
| 026 | 214169-6 | 1.20 | 1.43 | |
| Achssperrplatte | ||||
| 027 | 341462-6 | 2.40 | 2.86 | |
| Schraube 5X16 JR3051T A | ||||
| 028 | 265C32-4 | 1.00 | 1.19 | |
| Sagewelle | ||||
| 029 | 154788-5 | 19.50 | 23.20 | |
| Stoessel | ||||
| 029 | 168405-1 | 16.50 | 19.64 | |
| Sagewelle | ||||
| 029-1 | 154788-5 | 19.50 | 23.20 | |
| Stoessel | ||||
| 029-2 | 168405-1 | 16.50 | 19.64 | |
| Gleitlager 14 | ||||
| 030 | 214169-6 | 1.20 | 1.43 | |
| Achssperrplatte | ||||
| 031 | 341462-6 | 2.40 | 2.86 | |
| Schraube 5X16 JR3051T A | ||||
| 032 | 265C32-4 | 1.00 | 1.19 | |
| Metallschraube M5x14 | ||||
| 033 | 265148-7 | 1.00 | 1.19 | |
| Zahnradplatte | ||||
| 034 | 345478-3 | 1.00 | 1.19 | |
| Metallschraube M5x14 | ||||
| 035 | 265148-7 | 1.00 | 1.19 | |
| Zahnradplatte | ||||
| 036 | 345478-3 | 1.00 | 1.19 | |
| Nadellager 708 | ||||
| 037 | 212959-1 | 3.60 | 4.28 | |
| Nadellager 708 | ||||
| 037-1 | 212959-1 | 3.60 | 4.28 | |
| Getriebe-Set | ||||
| 038 | 125283-2 | 16.50 | 19.64 | |
| Getriebe-Set | ||||
| 038-1 | 125283-2 | 16.50 | 19.64 | |
| Unterlegscheibe 18 | ||||
| 039 | 267290-0 | 1.20 | 1.43 | |
| Nadellager 1216 | ||||
| 040 | 212115-3 | 8.40 | 10.00 | |
| Blattfeder B | ||||
| 041 | 232222-6 | 1.00 | 1.19 | |
| Sägefußführung | ||||
| 042 | 345479-1 | 1.20 | 1.43 | |
| Sechskantschraube M6x16 | ||||
| 043 | 265165-7 | 1.00 | 1.19 | |
| Sechskantschraube M6x16 | ||||
| 043-1 | 265165-7 | 1.00 | 1.19 | |
| Schraube 5x35 | ||||
| 044 | 266373-3 | 0.83 | 0.99 | |
| Schraube 5x35 | ||||
| 044-1 | 266373-3 | 0.83 | 0.99 | |
| Typenschild | ||||
| 045 | 861094-8 | 3.60 | 4.28 | |
| Sechskantschraube M5x8 Jr3060T | ||||
| 046 | 265530-0 | 1.00 | 1.19 | |
| Sechskantschraube M5x8 Jr3060T | ||||
| 046-1 | 265530-0 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 047 | 154497-6 | 28.60 | 34.03 | |
| Sicherungsring S-12 | ||||
| 048 | 961052-5 | 1.00 | 1.19 | |
| Kugellager 6001Ddw A | ||||
| 049 | 210163-6 | 1.20 | 1.43 | |
| Lagerverriegelung | ||||
| 050 | 285718-6 | 1.20 | 1.43 | |
| Lüfter 70 | ||||
| 051 | 241863-7 | 8.40 | 10.00 | |
| Anker | ||||
| 052 | 513598-3 | 30.80 | 36.65 | |
| Isolierring | ||||
| 053 | 681644-1 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 054 | 210046-0 | 1.20 | 1.43 | |
| Trennplatte | ||||
| 055 | 418805-8 | 2.40 | 2.86 | |
| Feld | ||||
| 056 | 525713-7 | 27.50 | 32.72 | |
| Statorfeder Cb5 | ||||
| 056A | 654020-2 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 056B | 654502-4 | 1.00 | 1.19 | |
| Statorfeder Cb5 | ||||
| 056C10 | 654020-2 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 1,25mm | ||||
| 056C20 | 654501-6 | 0.83 | 0.99 | |
| Gewindebuchse M1902 | ||||
| 056C21 | 654485-8 | 1.00 | 1.19 | |
| Metallschraube M5x45mm | ||||
| 057 | 266037-9 | 1.00 | 1.19 | |
| PARKER 5X45MM * | ||||
| 057 | 266056-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057-1 | 266466-6 | -1.00 | -1.19 | |
| Kohlebürstensatz Cb-303 | ||||
| 059 | 194996-6 | 6.00 | 7.14 | |
| Kohlebürstensatz Cb-303 | ||||
| 059-1 | 194996-6 | 6.00 | 7.14 | |
| Kohleburstenkappe | ||||
| 060 | 643515-0 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 061 | 154498-4 | 11.00 | 13.09 | |
| Kohlebürstenhalter 5X11 A | ||||
| 061A | 644501-4 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061C10 | 643708-9 | -1.00 | -1.19 | |
| Handgriff-set | ||||
| 064 | 183920-4 | 11.00 | 13.09 | |
| Schalter | ||||
| 065 | 650543-8 | 20.90 | 24.87 | |
| Kondensator 0,22uF | ||||
| 066 | 645190-8 | 2.40 | 2.86 | |
| Schwammring | ||||
| 067 | 685722-9 | 2.40 | 2.86 | |
| Klemmenhalterung | ||||
| 068 | 687053-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068-1 | 687052-4 | -1.00 | -1.19 | |
| Klemmenhalterung | ||||
| 068-2 | 687124-5 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 069 | 265A48-7 | 1.00 | 1.19 | |
| Kabeltülle 10 | ||||
| 070 | 682573-1 | 2.40 | 2.86 | |
| Kabeltülle 10 | ||||
| 070-1 | 682573-1 | 2.40 | 2.86 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 071 | 695123-3 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071-1 | 665890-4 | -1.00 | -1.19 | |
| Handgriff-set | ||||
| 072 | 183920-4 | 11.00 | 13.09 | |
| Gewindebohrer 4x18 | ||||
| 073 | 265A48-7 | 1.00 | 1.19 | |
| Komplettes Säge-Set (3 bis 32) | ||||
| 074 | 127399-9 | 52.80 | 62.83 | |
| Komplettes Säge-Set (3 bis 32) | ||||
| 074-1 | 127399-9 | 52.80 | 62.83 | |
