Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita JS1660'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

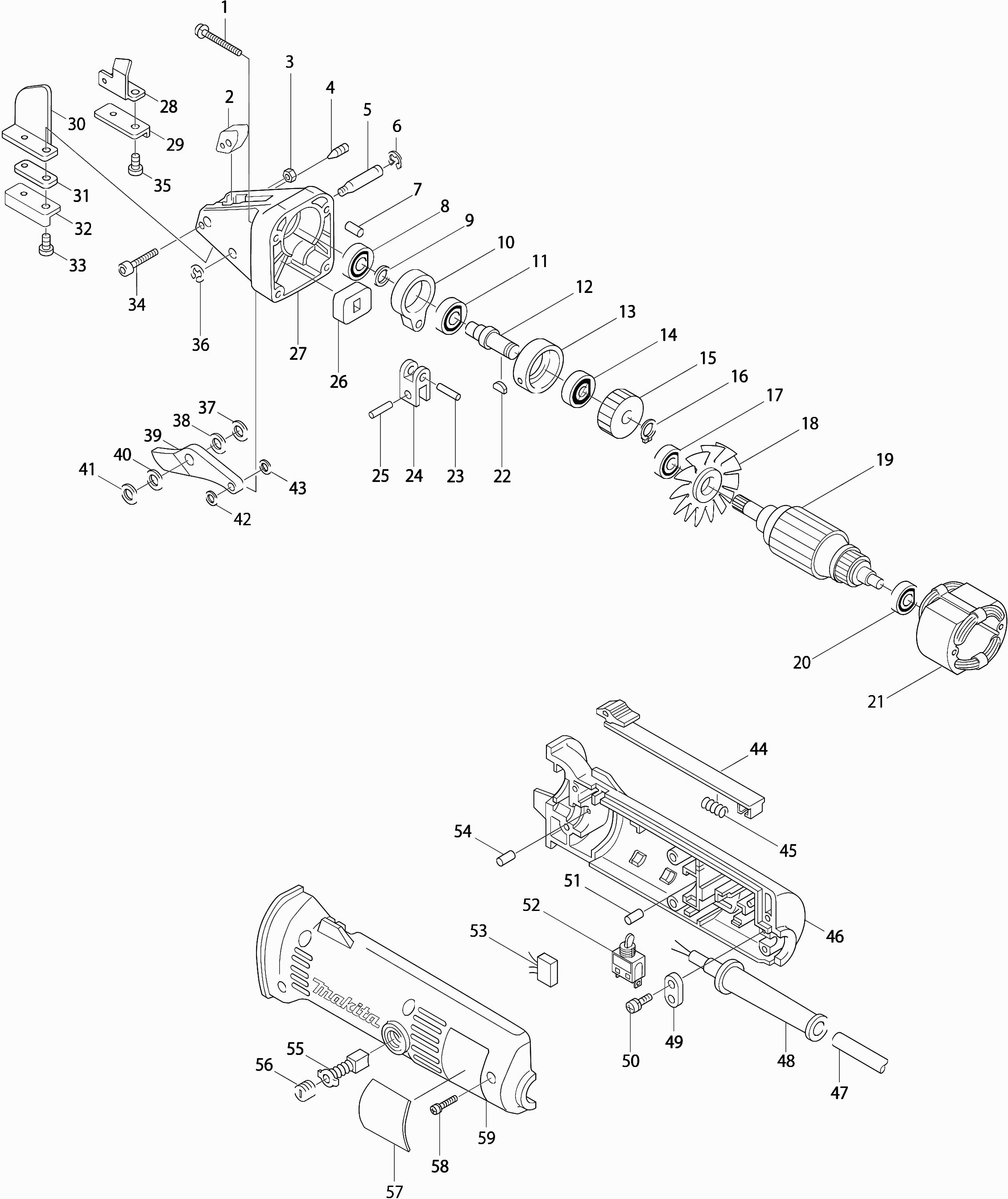

Zeichnungen der Makita JS1660
Teileliste der Makita JS1660
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Schraube 4x35 | ||||
001 | 911163-6 | 0.83 | 0.99 | |
Führungsklotz | ||||
002 | 325727-4 | 6.38 | 7.59 | |
Sechskantsicherungsmutter 4x7 | ||||
003 | 252083-8 | 0.83 | 0.99 | |
Schraube 5x12 | ||||
004 | 265901-1 | 1.75 | 2.08 | |
Stift 7 | ||||
005 | 256733-7 | 2.02 | 2.40 | |
Stoppring E-6 | ||||
006 | 259053-8 | 0.83 | 0.99 | |
Gummistift 4 | ||||
007 | 263002-9 | 0.83 | 0.99 | |
Kugellager 627llb | ||||
008 | 210025-8 | 2.71 | 3.22 | |
Unterlegscheibe 7 | ||||
009 | 253133-2 | 0.83 | 0.99 | |
Stange | ||||
010 | 331273-7 | 12.22 | 14.54 | |
Kugellager 6000llb | ||||
011 | 211061-7 | 7.22 | 8.59 | |
Kurbelwelle | ||||
012 | 321850-3 | 10.50 | 12.50 | |
Gleitlager | ||||
013 | 315819-7 | 7.57 | 9.01 | |
Kugellager 6000ddw | ||||
014 | 211088-7 | 5.06 | 6.02 | |
Zahnrad 44 Js1650-1660-1670 * | ||||
015 | 221743-3 | 11.82 | 14.07 | |
Sicherungsring S-10 | ||||
016 | 257408-1 | 0.83 | 0.99 | |
Kugellager 608llb | ||||
017 | 210043-6 | 1.67 | 1.99 | |
Ventilator 52 | ||||
018 | 241100-9 | 5.09 | 6.06 | |
Anker | ||||
019 | 511528-8 | 41.77 | 49.71 | |
Kugellager 627llb | ||||
020 | 210025-8 | 2.71 | 3.22 | |
Feld | ||||
021 | 527005-0 | 48.40 | 57.60 | |
3 Einlagenkeil | ||||
022 | 254031-3 | 0.83 | 0.99 | |
Stift 5 | ||||
023 | 256155-1 | 0.83 | 0.99 | |
Laufwerkssperre | ||||
024 | 331329-6 | 12.19 | 14.51 | |
Stift 5 | ||||
025 | 256155-1 | 0.83 | 0.99 | |
Staubdichtung Js1650-1660-167 | ||||
026 | 423118-4 | 0.83 | 0.99 | |
Kurbelgehäuse Js1660 | ||||
027 | 157817-3 | 66.70 | 79.37 | |
Stift 3 | ||||
027A | 256180-2 | 0.83 | 0.99 | |
Maschenhalter R Js1660 | ||||
028 | 343479-5 | 1.39 | 1.65 | |
Zijmessen set | ||||
029 | 792533-6 | 47.00 | 55.93 | |
Messerhalter | ||||
030 | 343480-0 | 1.39 | 1.65 | |
Distanzplatte | ||||
031 | 343481-8 | 0.83 | 0.99 | |
Zijmessen set | ||||
032 | 792533-6 | 47.00 | 55.93 | |
Schraube 5x10 | ||||
033 | 251951-2 | 0.83 | 0.99 | |
Innensechskantschraube M4X25 | ||||
034 | 922147-9 | 0.83 | 0.99 | |
Schraube 5x10 | ||||
035 | 251951-2 | 0.83 | 0.99 | |
Sprengring E-4 | ||||
036 | 961011-9 | 0.83 | 0.99 | |
Kunststoffring 7 Bjs160/Js1000 | ||||
037 | 261065-9 | 0.83 | 0.99 | |
Dünne Unterlegscheibe 7 | ||||
038 | 253338-4 | 0.98 | 1.17 | |
Middenmes | ||||
039 | 792534-4 | 65.00 | 77.35 | |
Dünne Unterlegscheibe 7 | ||||
040 | 253338-4 | 0.98 | 1.17 | |
Kunststoffring 7 Bjs160/Js1000 | ||||
041 | 261065-9 | 0.83 | 0.99 | |
Sicherungsscheibe 5 | ||||
042 | 267010-2 | 0.83 | 0.99 | |
Sicherungsscheibe 5 | ||||
043 | 267010-2 | 0.83 | 0.99 | |
Schaltstange | ||||
044 | 410529-2 | 2.02 | 2.40 | |
Druckfeder 6 | ||||
045 | 231223-1 | 0.83 | 0.99 | |
Motorgehäuse | ||||
046 | 181848-0 | 29.35 | 34.93 | |
Netzkabel 2x1.00 2.2mtr | ||||
047 | 665383-1 | 10.50 | 12.50 | |
Kabeltülle 10-85 | ||||
048 | 682504-0 | 1.67 | 1.99 | |
Klemmenhalterung | ||||
049 | 687031-2 | 0.83 | 0.99 | |
Schraube 4X18 | ||||
050 | 911133-5 | 0.83 | 0.99 | |
Gummistift 4 | ||||
051 | 263002-9 | 0.83 | 0.99 | |
Schalter Sw-62 | ||||
052 | 651433-8 | 4.45 | 5.30 | |
Kondensator 0,1uf | ||||
053 | 645209-3 | 6.38 | 7.59 | |
Gummistift 4 | ||||
054 | 263002-9 | 0.83 | 0.99 | |
Koolborstel Set Cb-65 A | ||||
055 | 194969-9 | 3.96 | 4.71 | |
Bürstenhalterkappe | ||||
056 | 643550-8 | 0.83 | 0.99 | |
Name Platte Js1660 * | ||||
057 | 855949-7 | 2.71 | 3.22 | |
Schraube 4x30 | ||||
058 | 911158-9 | 0.83 | 0.99 | |
Motorgehäuse | ||||
059 | 181848-0 | 29.35 | 34.93 | |
Statorfeder Cb 9 | ||||
060 | 654018-9 | 1.18 | 1.40 | |
Klemmbuchse für Statorv. 2mm | ||||
061 | 654502-4 | 0.83 | 0.99 |
