Makita LF1000 Zeichnungen und Teile

Suche nach Teilen:
MakitaAuf dem Typenschild sollte die Typenbezeichnung LF1000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

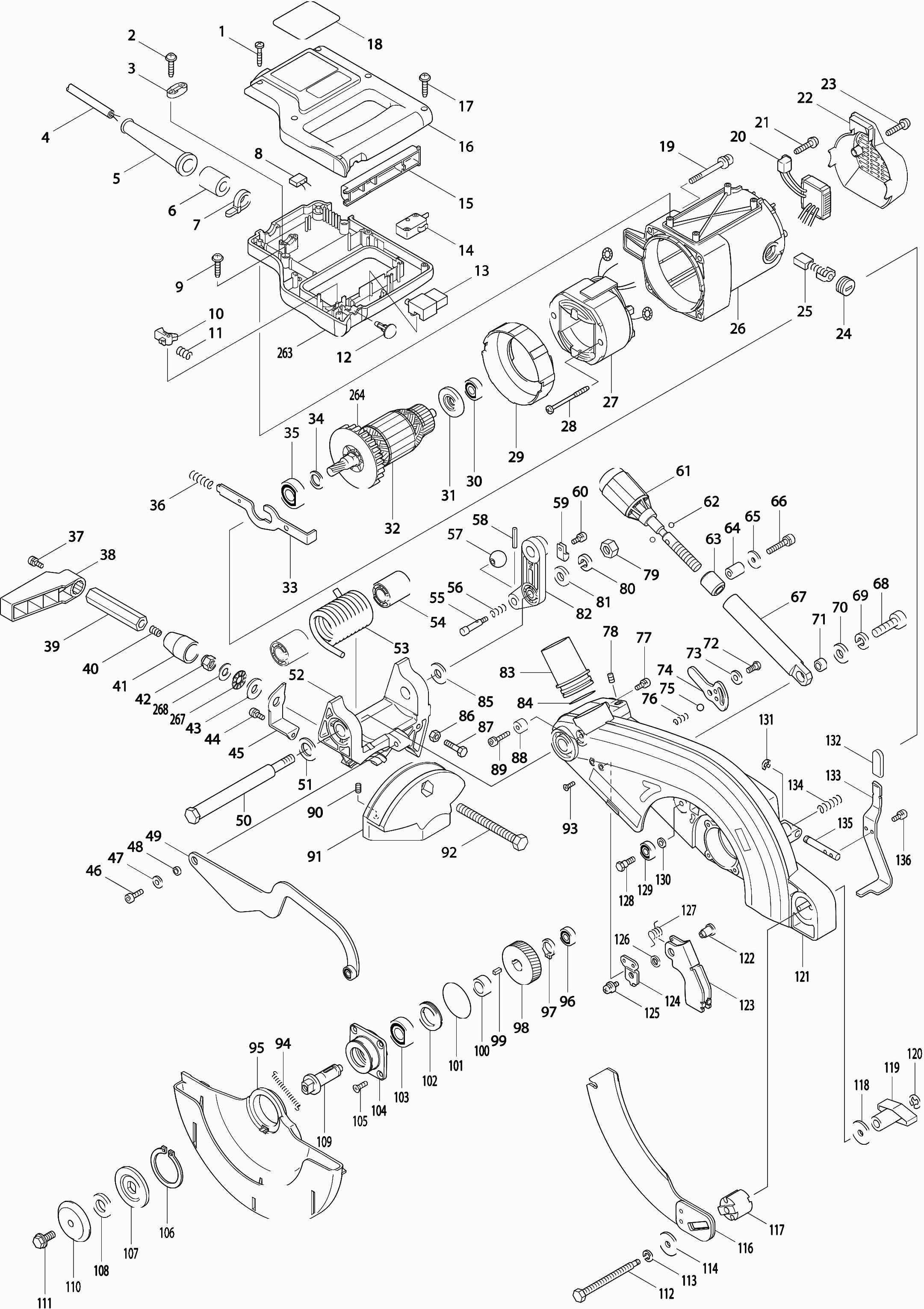

Zeichnungen der MAKITA LF1000

Teileliste der Makita LF1000

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Tapschroef 4x25
001265999-8Tapschroef 4x25€ 1.00
Tapschroef 4x18
002265995-6Tapschroef 4x18€ 1.00
Trekontlaster
003687054-0Trekontlaster€ 1.00
Netsnoer 1x6x1,56
004662971-5Netsnoer 1x6x1,56€ 18.17
Kabeltule 12-90
005682506-6Kabeltule 12-90€ 1.00
Lijn filter
006688140-0Lijn filter€ 4.65
Klemband
007687010-0Klemband€ 1.00
Condensator 0,47uf
008645006-7Condensator 0,47uf€ 1.74
Tapschroef 4x18
009265995-6Tapschroef 4x18€ 1.00
Deblokkeerknop
010416356-5Deblokkeerknop€ 1.45
Drukveer 4
011231026-3Drukveer 4€ 1.00
Schakelknop
012416404-0Schakelknop€ 1.02
Schakelaar Sw-127
013651923-1Schakelaar Sw-127€ 13.94
Micro schakelaar
014651941-9Micro schakelaar€ 3.27
Schakelhandel
015416357-3Schakelhandel€ 2.83
Nicht bestellbar
016188063-7Nicht bestellbar
Warnschild
016A810087-2Warnschild€ 2.83
Tapschroef 4x18
017265995-6Tapschroef 4x18€ 1.00
Typenschild
018861365-3Typenschild€ 2.83
Schroef 6x60
019911383-2Schroef 6x60€ 1.00
Toerenregelcircuit
020631947-3Toerenregelcircuit€ 61.89
Tapschroef 4x18
021265995-6Tapschroef 4x18€ 1.00
Hintere Abdeckung
022416362-0Hintere Abdeckung€ 5.95
Tapschroef 4x18
023265995-6Tapschroef 4x18€ 1.00
Koolborstelhouderdop
024643650-4Koolborstelhouderdop€ 1.00
Koolborstel set Cb-153
025181044-0Koolborstel set Cb-153€ 10.19
Motorgehäuse
026154569-7Motorgehäuse€ 26.49
Koolborstelhouder A
026A643653-8Koolborstelhouder A€ 3.27
Warnschild
026B810086-4Warnschild€ 2.83
Feld
027596273-6Feld€ 43.66
Statorveertje Cb5
027A654020-2Statorveertje Cb5€ 1.00
Klembus tbv statorv. 2mm
027B654502-4Klembus tbv statorv. 2mm€ 1.00
Nicht bestellbar
028266110-5Nicht bestellbar
Opvulplaat Lf1000
029416361-2Opvulplaat Lf1000€ 1.74
Kogellager 6000llb
030211061-7Kogellager 6000llb€ 7.55
Isolatiering
031681642-5Isolatiering€ 8.57
Anker
032516748-9Anker€ 54.17
Asblokkering Lf1000
033345574-7Asblokkering Lf1000€ 3.70
Sluitring 15
034253147-1Sluitring 15€ 1.00
Kogellager 6202llb
035211228-7Kogellager 6202llb€ 7.55
Drukveer 9
036231297-2Drukveer 9€ 1.00
Schroef 4x10
037911113-1Schroef 4x10€ 1.00
Griff
038416006-2Griff€ 4.14
Moer M10x17
039252192-3Moer M10x17€ 1.23
Veer 5 voor lever 100
040231266-3Veer 5 voor lever 100€ 1.00
Afstandring
041331691-9Afstandring€ 2.83
Moer M10-17
042264005-6Moer M10-17€ 1.45
Sluitring 10
043253197-6Sluitring 10€ 1.00
Schroef 4x10
044911113-1Schroef 4x10€ 1.00
Indicatiepal
045816825-0Indicatiepal€ 2.83
Inbusbout M6X20 Lf1000
046922332-4Inbusbout M6X20 Lf1000€ 1.00
Sluitring 6
047253804-1Sluitring 6€ 1.00
Ring 6 Lf1000
048257270-4Ring 6 Lf1000€ 1.00
Verbindingsplaat
049141540-0Verbindingsplaat€ 24.09
Inbusbout M10
050265532-6Inbusbout M10€ 3.27
Sluitring 16 A
051267323-1Sluitring 16 A€ 1.00
Arm compleet
052141133-3Arm compleet€ 43.66
Scale
052A816833-1Scale€ 2.83
Torsieveer 34
053231681-1Torsieveer 34€ 4.65
Bus 17
054416358-1Bus 17€ 1.45
Pen 7
055256488-4Pen 7€ 5.30
Drukveer 7
056233429-7Drukveer 7€ 1.00
Knop 20
057271601-3Knop 20€ 1.00
Spanstift 3-16
058951063-8Spanstift 3-16€ 1.00
Trekontlaster
059687049-3Trekontlaster€ 1.00
Schroef 4x10
060911113-1Schroef 4x10€ 1.00
Knop 40mm
061271319-6Knop 40mm€ 5.30
Stalen kogel 6
062216013-3Stalen kogel 6€ 1.00
Bus 13
063257750-0Bus 13€ 3.27
Bus 6
064257748-7Bus 6€ 1.00
Ring 6
065267173-4Ring 6€ 1.00
Zeskant bout 6x30
066922351-0Zeskant bout 6x30€ 1.00
Stelmoer
067331689-6Stelmoer€ 7.55
Inbusbout 10x35
068922557-0Inbusbout 10x35€ 1.00
Veerring M10
069942251-8Veerring M10€ 1.00
Sluitring 10
070941252-3Sluitring 10€ 1.00
Bus 10
071257747-9Bus 10€ 1.00
Zeskant knopbout M6
072265984-1Zeskant knopbout M6€ 1.45
Sluitring 7
073253823-7Sluitring 7€ 1.00
Blokkeerplaat
074345553-5Blokkeerplaat€ 1.23
Stalen kogel 7.9
075216004-4Stalen kogel 7.9€ 1.00
Drukveer 5.5
076231038-6Drukveer 5.5€ 1.00
Schroef 4x10
077911113-1Schroef 4x10€ 1.00
Stelschroef M6x10mm
078266085-8Stelschroef M6x10mm€ 1.00
Zeskant moer M10
079931502-4Zeskant moer M10€ 1.00
Veerring M10
080942251-8Veerring M10€ 1.00
Sluitring 10
081941252-3Sluitring 10€ 1.00
Verbindingsstang
082317889-2Verbindingsstang€ 7.55
Nicht bestellbar
083419277-0Nicht bestellbar
O-ring 35
084213460-9O-ring 35€ 1.23
Sluitring 10
085253197-6Sluitring 10€ 1.00
Zeskant moer M6
086931302-2Zeskant moer M6€ 1.00
Zeskant bout 6x25
087921342-8Zeskant bout 6x25€ 1.00
Bus 5
088257746-1Bus 5€ 1.00
Zeskant bout 5x20
089922231-0Zeskant bout 5x20€ 1.00
Stelschroef M6x10mm
090266085-8Stelschroef M6x10mm€ 1.00
Arm houder
091317887-6Arm houder€ 26.49
Dunne sluitring 6
091A253308-3Dunne sluitring 6€ 1.00
Bout M10
092266377-5Bout M10€ 2.11
Verzonken schroef 4x10
093912112-6Verzonken schroef 4x10€ 1.00
Trekveer 4
094231836-8Trekveer 4€ 1.00
Zaagbeschermkap
095453711-0Zaagbeschermkap€ 24.09
Kogellager 608llb
096210043-6Kogellager 608llb€ 1.74
Borgring S-15
097961055-9Borgring S-15€ 1.00
Tandwiel 46
098226600-0Tandwiel 46€ 9.66
Inlegspie 4
099254202-2Inlegspie 4€ 1.00
Ring 15
100257266-5Ring 15€ 1.00
O-ring 46
101213623-7O-ring 46€ 1.00
Lagerborging 25-36
102285808-5Lagerborging 25-36€ 2.11
Kogellager 6202llb
103211228-7Kogellager 6202llb€ 7.55
Lagerhuis
104317888-4Lagerhuis€ 5.95
Verzonken schroef 5x16
105912221-1Verzonken schroef 5x16€ 1.00
Borgring S-42
106961201-4Borgring S-42€ 1.23
Binnen/buitenflens
107224333-1Binnen/buitenflens€ 3.27
Verloopring 30x15,88x4mm
108257295-8Verloopring 30x15,88x4mm€ 1.23
Stoessel
109324543-1Stoessel€ 5.95
Buitenflens 53
110224400-2Buitenflens 53€ 5.95
Inbusbout M8x22
111266762-2Inbusbout M8x22€ 1.45
Inbusbout M8x22
111A266762-2Inbusbout M8x22€ 1.45
Inbusbout M8x97
112266763-0Inbusbout M8x97€ 2.47
Veerring M8
113942201-3Veerring M8€ 1.00
Sluitring 8
114267312-6Sluitring 8€ 1.74
Spaltkeil
116163461-6Spaltkeil€ 14.45
Spouwmeshouder
117331690-1Spouwmeshouder€ 4.65
Sluitring 8
118267312-6Sluitring 8€ 1.74
Vleugelmoer M8
119252641-0Vleugelmoer M8€ 2.47
Stopring E-4
120961011-9Stopring E-4€ 1.00
Vaste beschermkap
121154571-0Vaste beschermkap€ 71.21
Pin 6
121A268076-5Pin 6€ 1.00
Warnschild
121B817667-5Warnschild€ 1.00
Label "makita"
121C819174-4Label "makita"€ 2.83
Spanstift 5-20
121D951163-4Spanstift 5-20€ 1.00
Geleidings bus
122324497-2Geleidings bus€ 2.11
Zaagblad afscherming
123345554-3Zaagblad afscherming€ 2.47
Montage steun
124345558-5Montage steun€ 1.74
Schroef 5x12
125911213-7Schroef 5x12€ 1.00
Sluitring 10x0,5mm
126267070-4Sluitring 10x0,5mm€ 1.00
Torsieveer 11
127231675-6Torsieveer 11€ 1.00
Inbusschroef M6
128265533-4Inbusschroef M6€ 1.00
Kogellager 608llb
129210043-6Kogellager 608llb€ 1.74
Ring 6
130267173-4Ring 6€ 1.00
Stopring E-6
131259053-8Stopring E-6€ 1.00
Kappe
132421589-9Kappe€ 1.00
Blokkeerhandel
133345552-7Blokkeerhandel€ 1.45
Drukveer 9
134231297-2Drukveer 9€ 1.00
Stang 8
135256855-3Stang 8€ 1.74
Schroef 4x10
136911113-1Schroef 4x10€ 1.00
Verzonken schroef 4x10
137912112-6Verzonken schroef 4x10€ 1.00
Verzonken schroef 4x10
138912112-6Verzonken schroef 4x10€ 1.00
Geleideplaat "l"
139345541-2Geleideplaat "l"€ 10.96
Geleideplaat "r"
140345542-0Geleideplaat "r"€ 16.31
Inbusbout M6X20 Lf1000
141922332-4Inbusbout M6X20 Lf1000€ 1.00
Draaischijf
142141631-7Draaischijf€ 145.08
Pen 5
142A256253-1Pen 5€ 1.00
Vastzetschroef M6x25
143265763-7Vastzetschroef M6x25€ 1.02
Pin 5
144268068-4Pin 5€ 1.00
Materiaal aanslag "r"
145154578-6Materiaal aanslag "r"€ 10.96
Pin 6
145A268076-5Pin 6€ 1.00
Schroef 5x36
146911258-5Schroef 5x36€ 1.00
Schroef 4x10
147911113-1Schroef 4x10€ 1.00
Schaalverdeling (r)
148816827-6Schaalverdeling (r)€ 1.74
Schaalverdeling (l)
149816826-8Schaalverdeling (l)€ 1.74
Schroef 4x10
150911113-1Schroef 4x10€ 1.00
Schroef 5x36
151911258-5Schroef 5x36€ 1.00
Materiaal aanslag "l"
152154577-8Materiaal aanslag "l"€ 10.96
Pin 6
152A268076-5Pin 6€ 1.00
Nicht bestellbar
153141586-6Nicht bestellbar
Pen 5
153A256253-1Pen 5€ 1.00
Nicht bestellbar
154251966-9Nicht bestellbar
Drukveer 5.5
155231038-6Drukveer 5.5€ 1.00
Stalen kogel 7.9
156216004-4Stalen kogel 7.9€ 1.00
Vleugelbout M6x33
157265710-8Vleugelbout M6x33€ 1.23
Frame Lf1000 A
158188862-7Frame Lf1000 A€ 161.05
Borghaak
159345547-0Borghaak€ 1.00
Poot 32x510mm
160331687-0Poot 32x510mm€ 9.66
Zeskant moer M6
161931302-2Zeskant moer M6€ 1.00
Inslagdop
162418927-4Inslagdop€ 2.47
Stabiliteitsplaat (l)
163154592-2Stabiliteitsplaat (l)€ 3.27
Indicatie label
163A816831-5Indicatie label€ 2.83
Zeskant bout M6x45mm
164921367-2Zeskant bout M6x45mm€ 1.00
Trekontlaster
165687049-3Trekontlaster€ 1.00
Schroef 4x10
166911113-1Schroef 4x10€ 1.00
Trekontlaster
167687049-3Trekontlaster€ 1.00
Schroef 4x10
168911113-1Schroef 4x10€ 1.00
Zeskant moer M10
169931502-4Zeskant moer M10€ 1.00
Veerring M10
170942251-8Veerring M10€ 1.00
Dunne sluitring 10
171267087-7Dunne sluitring 10€ 1.00
Inbusbout M8x20
172265553-8Inbusbout M8x20€ 2.83
Poot 32x475mm
173331686-2Poot 32x475mm€ 26.49
Sluitring 8
174253165-9Sluitring 8€ 1.00
Stopring E-6
175259053-8Stopring E-6€ 1.00
Bus 8
176257749-5Bus 8€ 4.65
Stopring E-6
177259053-8Stopring E-6€ 1.00
Stopring E-6
178259053-8Stopring E-6€ 1.00
Sluitring 8
179253165-9Sluitring 8€ 1.00
Poothouder
180345543-8Poothouder€ 26.49
Sluitring 8
181253165-9Sluitring 8€ 1.00
Pin 8
182268127-4Pin 8€ 1.23
Blokkeerhaak
183345548-8Blokkeerhaak€ 1.02
Pin 8
185268127-4Pin 8€ 1.23
Sluitring 8
186253165-9Sluitring 8€ 1.00
Pin 8
187268141-0Pin 8€ 1.02
Sluitring 8
188267312-6Sluitring 8€ 1.74
Zeskant moer M6
189931302-2Zeskant moer M6€ 1.00
Stelvoetbasis
190418925-8Stelvoetbasis€ 5.95
Drukveer 13
191233087-9Drukveer 13€ 1.74
Stelvoet
192418926-6Stelvoet€ 2.83
Tapschroef 4x18
193265995-6Tapschroef 4x18€ 1.00
Nicht bestellbar
194687209-7Nicht bestellbar
Kabeltule 10-90
195682505-8Kabeltule 10-90€ 1.74
Relais
196652772-9Relais€ 50.58
Schakeldoosdeksel
197418924-0Schakeldoosdeksel€ 6.68
Schroef 4x25
198911148-2Schroef 4x25€ 1.00
Kroonsteen
199654561-8Kroonsteen€ 3.27
Kondensator
200645206-9Kondensator€ 4.65
Kabelschoenkapje
201686035-1Kabelschoenkapje€ 1.00
Stift (1)
202418618-7Stift (1)€ 1.45
Drukveer 8
203231025-5Drukveer 8€ 1.00
Afdichting vilt
204443103-1Afdichting vilt€ 1.00
Sluitring 7
205253186-1Sluitring 7€ 1.00
Drukknop "uit"
206418617-9Drukknop "uit"€ 2.47
Drukknop "aan"
207418616-1Drukknop "aan"€ 2.47
Sluitring 7
208253186-1Sluitring 7€ 1.00
Afdichting vilt
209443103-1Afdichting vilt€ 1.00
Drukveer 8
210231025-5Drukveer 8€ 1.00
Stift (1)
211418618-7Stift (1)€ 1.45
Afdekplaat schakelaar
212418929-0Afdekplaat schakelaar€ 1.00
Torsieveer 5
213231682-9Torsieveer 5€ 1.00
Poot 32x475mm
214331686-2Poot 32x475mm€ 26.49
Schakeldoos
215418923-2Schakeldoos€ 12.34
Bushing
216682511-3Bushing€ 1.00
Trekontlaster
217687054-0Trekontlaster€ 1.00
Tapschroef 4x18
218265995-6Tapschroef 4x18€ 1.00
Netsnoer 2x1.50 4.0mtr
219695123-3Netsnoer 2x1.50 4.0mtr€ 22.02
Klemstrip
220687124-5Klemstrip€ 1.00
Tapschroef 4x18
221265995-6Tapschroef 4x18€ 1.00
Zeskant moer M6
222931302-2Zeskant moer M6€ 1.00
Sluitring 8
223267312-6Sluitring 8€ 1.74
Poot 32x475mm
224331686-2Poot 32x475mm€ 26.49
Stabiliteitsplaat (r)
225345546-2Stabiliteitsplaat (r)€ 10.96
Zeskant bout M6x45mm
226921367-2Zeskant bout M6x45mm€ 1.00
Stabiliteitspijp
227154593-0Stabiliteitspijp€ 13.94
Label "makita"
227A819212-2Label "makita"€ 2.83
Tischplatte
228154572-8Tischplatte€ 219.62
Warnschild
228A810086-4Warnschild€ 2.83
Nicht bestellbar
228B810965-6Nicht bestellbar
Schroef M10
229266360-2Schroef M10€ 6.68
Schroef 4x10
230911113-1Schroef 4x10€ 1.00
Blattfeder
231232075-3Blattfeder€ 1.02
Nicht bestellbar
232266030-3Nicht bestellbar
Inbusbout M8x25 ck/zwt
233922442-7Inbusbout M8x25 ck/zwt€ 1.00
Bus 8
234257749-5Bus 8€ 4.65
Kappe
235418931-3Kappe€ 1.23
Indicatieplaat
236816128-2Indicatieplaat€ 1.00
Schroef 4x8
237911109-2Schroef 4x8€ 1.00
Inbusbout M6X20 Lf1000
238922332-4Inbusbout M6X20 Lf1000€ 1.00
Bus 8
239257749-5Bus 8€ 4.65
Inbusbout M8x25 ck/zwt
240922442-7Inbusbout M8x25 ck/zwt€ 1.00
Frame Lf1000 A
241188862-7Frame Lf1000 A€ 161.05
Torsieveer 17
242231680-3Torsieveer 17€ 1.00
Schroef 6x20
243911333-7Schroef 6x20€ 1.00
Schroef 6x20
244911333-7Schroef 6x20€ 1.00
Trillingsrubber
245421906-3Trillingsrubber€ 1.00
Aanslag "r"
246345550-1Aanslag "r"€ 10.96
Zeskant knopbout M6
247265984-1Zeskant knopbout M6€ 1.45
Sluitring 7
248253823-7Sluitring 7€ 1.00
Kantelhaak
249345551-9Kantelhaak€ 6.68
Schroef 6x20
250911333-7Schroef 6x20€ 1.00
Trillingsrubber
251421906-3Trillingsrubber€ 1.00
Aanslag "r"
252345550-1Aanslag "r"€ 10.96
Schroef 6x20
253911333-7Schroef 6x20€ 1.00
Schroef 6x20
254911333-7Schroef 6x20€ 1.00
Trillingsrubber
255421906-3Trillingsrubber€ 1.00
Aanslag F Lf1000
256345549-6Aanslag F Lf1000€ 2.83
Schroef 6x20
257911333-7Schroef 6x20€ 1.00
Inbusbout M8x50
258922471-0Inbusbout M8x50€ 1.45
Sluitring 8x3mm
259267399-8Sluitring 8x3mm€ 1.00
Bus 8
260257751-8Bus 8€ 1.74
Inbusbout 4x20
261922137-2Inbusbout 4x20€ 1.00
Zeskant moer M4
262931102-0Zeskant moer M4€ 1.00
Griff
263182955-2Griff€ 13.94
Waaier 80
264240003-4Waaier 80€ 3.27
Sluitring 6Mm A
265267214-6Sluitring 6Mm A€ 1.00
Sluitring 6Mm A
266267214-6Sluitring 6Mm A€ 1.00
Druknaaldlager 1023
267216413-7Druknaaldlager 1023€ 2.83
Ring 10
268253024-7Ring 10€ 1.00
Sluitring 6x12mm
269941151-9Sluitring 6x12mm€ 1.00
Sluitring 6x12mm
271941151-9Sluitring 6x12mm€ 1.00
Sluitring 6x12mm
272941151-9Sluitring 6x12mm€ 1.00
Kappe
273418931-3Kappe€ 1.23
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
