Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita LS1013'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

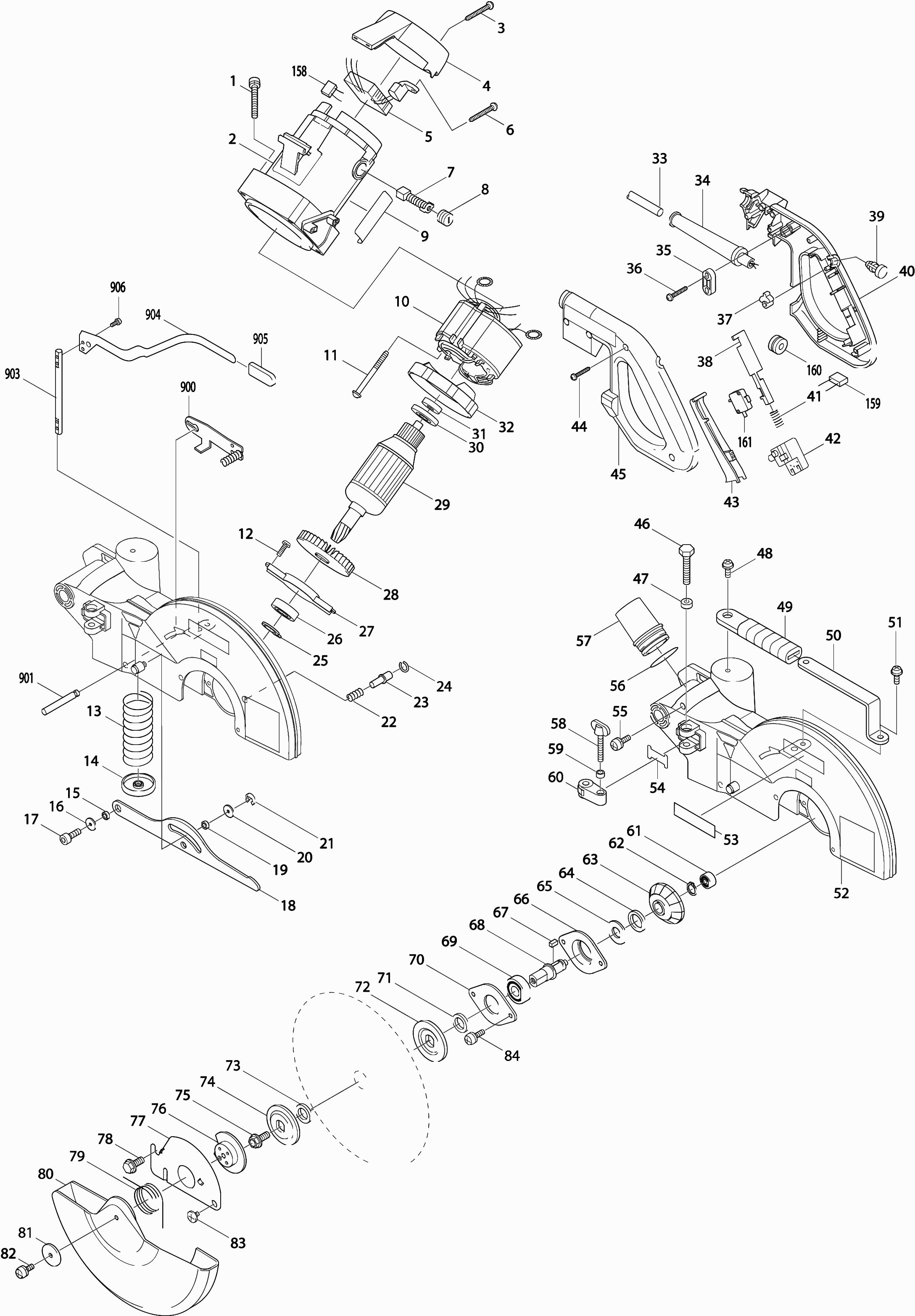

Zeichnungen der Makita LS1013
Teileliste der Makita LS1013
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kreuzschlitzschraube M6X50 * | ||||
| 001 | 911373-5 | 1.20 | 1.43 | |
| Motorhaus Ls1013 A | ||||
| 002 | 154568-9 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002A | 643653-8 | |||
| Gewindebohrer 4x18 | ||||
| 003 | 265A48-7 | 1.00 | 1.19 | |
| Abdeckkappe | ||||
| 004 | 416075-3 | 4.80 | 5.71 | |
| Steuerkreis | ||||
| 005 | 631219-6 | 51.70 | 61.52 | |
| Gewindebohrer 4x18 | ||||
| 006 | 265A48-7 | 1.00 | 1.19 | |
| Kohlebürstenset CB-153 | ||||
| 007 | 194985-1 | 4.80 | 5.71 | |
| Bürstenhalterkappe | ||||
| 008 | 643650-4 | 1.20 | 1.43 | |
| Feld | ||||
| 010 | 599506-8 | 72.60 | 86.39 | |
| Statorfeder Cb5 | ||||
| 010A | 654020-2 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 010B | 654502-4 | 1.00 | 1.19 | |
| Gewindeschraube Pt 5x65 | ||||
| 011 | 266029-8 | 2.40 | 2.86 | |
| Schraube 5x16 | ||||
| 012 | 911224-2 | 1.00 | 1.19 | |
| Druckfeder 28 | ||||
| 013 | 233165-5 | 4.80 | 5.71 | |
| Federhalter Ls1013 | ||||
| 014 | 344464-1 | 2.40 | 2.86 | |
| Unterlegscheibe 16 | ||||
| 015 | 257163-5 | 1.20 | 1.43 | |
| Unterlegscheibe 6 | ||||
| 016 | 253804-1 | 1.00 | 1.19 | |
| Innensechskantschraube M6x20 | ||||
| 017 | 265905-3 | 1.20 | 1.43 | |
| Verbindungsplatte | ||||
| 018 | 344415-4 | 14.30 | 17.02 | |
| Unterlegscheibe 16 | ||||
| 019 | 257163-5 | 1.20 | 1.43 | |
| Unterlegscheibe 6 | ||||
| 020 | 253804-1 | 1.00 | 1.19 | |
| Sprengring E-5 | ||||
| 021 | 961018-5 | 1.00 | 1.19 | |
| Druckfeder 7 | ||||
| 022 | 231240-1 | 1.00 | 1.19 | |
| Sperrbolzen 6 4110C | ||||
| 023 | 256633-1 | 1.20 | 1.43 | |
| Sicherungsring 8 | ||||
| 024 | 231928-3 | 1.00 | 1.19 | |
| Sicherungsring S-17 | ||||
| 025 | 961057-5 | 1.00 | 1.19 | |
| Kugellager 6003ddw | ||||
| 026 | 210301-0 | 6.00 | 7.14 | |
| Lagerplatte 94 | ||||
| 027 | 285686-3 | 3.60 | 4.28 | |
| Lüfter 80 | ||||
| 028 | 240001-8 | 3.60 | 4.28 | |
| Anker | ||||
| 029 | 516723-5 | 111.10 | 132.21 | |
| Isolierring | ||||
| 030 | 681642-5 | 8.40 | 10.00 | |
| Kugellager 6000llb | ||||
| 031 | 211061-7 | 8.40 | 10.00 | |
| Zwischenplatte | ||||
| 032 | 416107-6 | 2.40 | 2.86 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 033 | 695123-3 | 22.00 | 26.18 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 034 | 682505-8 | |||
| Klemmenhalterung | ||||
| 035 | 687124-5 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 036 | 265A48-7 | 1.00 | 1.19 | |
| Kamm | ||||
| 037 | 414546-4 | 1.20 | 1.43 | |
| Entriegelungshebel | ||||
| 038 | 416000-4 | 1.20 | 1.43 | |
| Entsperrtaste | ||||
| 039 | 417113-4 | 1.20 | 1.43 | |
| Griffset | ||||
| 040 | 183840-2 | 15.40 | 18.33 | |
| Druckfeder 3 | ||||
| 041 | 231457-6 | 1.00 | 1.19 | |
| Schalter Sw-127 | ||||
| 042 | 651923-1 | 13.20 | 15.71 | |
| Schaltergriff LS1013 A | ||||
| 043 | 459017-4 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 044 | 265A48-7 | 1.00 | 1.19 | |
| Griffset | ||||
| 045 | 183840-2 | 15.40 | 18.33 | |
| Sechskantschraube M8X45 * | ||||
| 046 | 921467-8 | 1.00 | 1.19 | |
| Gummi Kohlebürstenring | ||||
| 047 | 262003-4 | 1.20 | 1.43 | |
| Sechskantschraube 6x16 | ||||
| 048 | 911323-0 | 1.00 | 1.19 | |
| Griff | ||||
| 049 | 421562-9 | 2.40 | 2.86 | |
| Griffhalter | ||||
| 050 | 344420-1 | 3.60 | 4.28 | |
| Sechskantschraube 6x16 | ||||
| 051 | 911323-0 | 1.00 | 1.19 | |
| Sägekappe | ||||
| 052 | 188386-3 | 117.70 | 140.06 | |
| Warnschild | ||||
| 052A | 817667-5 | 2.40 | 2.86 | |
| Warnschild | ||||
| 052B | 817874-0 | 2.40 | 2.86 | |
| Gummistift 6 | ||||
| 052C | 263005-3 | 1.00 | 1.19 | |
| Verbindungsstift | ||||
| 052D | 322316-6 | 2.40 | 2.86 | |
| Etikett "makita" | ||||
| 053 | 819064-1 | 2.40 | 2.86 | |
| Halteblech | ||||
| 054 | 344045-1 | 1.00 | 1.19 | |
| Schraube 4X10 | ||||
| 055 | 911113-1 | 1.00 | 1.19 | |
| O-Ring 35 | ||||
| 056 | 213460-9 | 1.20 | 1.43 | |
| STOFAFZUIGADAPTER AFKORTZAAG | ||||
| 057 | 419277-0 | 2.00 | 2.38 | |
| Flügelschraube m6x43 | ||||
| 058 | 265717-4 | 2.40 | 2.86 | |
| Kunststoffring 5 | ||||
| 059 | 262001-8 | 1.39 | 1.65 | |
| Verriegelungsarm | ||||
| 060 | 317176-9 | 8.40 | 10.00 | |
| Kugellager 607llb | ||||
| 061 | 211021-9 | 4.80 | 5.71 | |
| Sicherungsring S-14 | ||||
| 062 | 961054-1 | 1.00 | 1.19 | |
| Getriebe 33 | ||||
| 063 | 226742-0 | 23.10 | 27.49 | |
| Gummiring 20 | ||||
| 064 | 262074-1 | 1.00 | 1.19 | |
| Unterlegscheibe 14 | ||||
| 065 | 267035-6 | 1.20 | 1.43 | |
| Lagergehäuse | ||||
| 066 | 316836-0 | 8.40 | 10.00 | |
| Federkeil 4 | ||||
| 067 | 254202-2 | 1.00 | 1.19 | |
| Stoessel | ||||
| 068 | 322899-6 | 4.80 | 5.71 | |
| Kugellager 6003ddw | ||||
| 069 | 210301-0 | 6.00 | 7.14 | |
| Lagerhalter 66 | ||||
| 070 | 285828-9 | 2.40 | 2.86 | |
| REDUCEERRING 25X15,88X4MM | ||||
| 071 | 257022-3 | 2.00 | 2.38 | |
| Innen-/Außenflansch | ||||
| 072 | 224333-1 | 3.60 | 4.28 | |
| REDUCEERRING 30X15,88X4MM | ||||
| 073 | 257295-8 | 1.00 | 1.19 | |
| Innen-/Außenflansch | ||||
| 074 | 224333-1 | 3.60 | 4.28 | |
| Innensechskantschraube M8x22 | ||||
| 075 | 266762-2 | 2.40 | 2.86 | |
| Zentrierplatte | ||||
| 076 | 343639-9 | 6.00 | 7.14 | |
| Schutzschild | ||||
| 077 | 346516-4 | 2.40 | 2.86 | |
| Flanschschraube M8x12 | ||||
| 078 | 265324-3 | 1.20 | 1.43 | |
| Torsionsfeder 36 | ||||
| 079 | 231593-8 | 1.00 | 1.19 | |
| Säge Schutzabdeckung | ||||
| 080 | 450047-8 | 11.00 | 13.09 | |
| Scheibe 5 | ||||
| 081 | 267136-0 | 1.20 | 1.43 | |
| Schraube 5x12 | ||||
| 082 | 911213-7 | 1.00 | 1.19 | |
| Flachkopfschraube M5 | ||||
| 083 | 265008-3 | 1.20 | 1.43 | |
| Schraube 5x16 | ||||
| 084 | 911224-2 | 1.00 | 1.19 | |
| Sechskantschraube 10x130 | ||||
| 085 | 265406-1 | 4.80 | 5.71 | |
| Ring 10 | ||||
| 086 | 253024-7 | 1.00 | 1.19 | |
| Bus 16-113 | ||||
| 087 | 331428-4 | 6.00 | 7.14 | |
| Sicherungsmutter M8x13 hoch | ||||
| 088 | 252105-4 | 1.20 | 1.43 | |
| Unterlegscheibe 8 | ||||
| 089 | 941202-8 | 1.00 | 1.19 | |
| Arm | ||||
| 090 | 317983-0 | 62.70 | 74.61 | |
| Sperrbolzen | ||||
| 091 | 324183-5 | 1.20 | 1.43 | |
| Knopf 20 | ||||
| 091A | 271601-3 | 1.00 | 1.19 | |
| O-Ring 5 | ||||
| 092 | 213021-5 | 1.00 | 1.19 | |
| Zugentlastung | ||||
| 093 | 687042-7 | 1.00 | 1.19 | |
| Gewindeschraube M4x12mm Ck | ||||
| 094 | 266026-4 | 1.00 | 1.19 | |
| Mutter M10-17 | ||||
| 095 | 264005-6 | 2.40 | 2.86 | |
| Ring 10 | ||||
| 096 | 253024-7 | 1.00 | 1.19 | |
| Sechskantschraube 8x30 | ||||
| 097 | 265371-4 | 1.20 | 1.43 | |
| Sechskantschraube 8x20 | ||||
| 098 | 265412-6 | 1.20 | 1.43 | |
| Stahlkugel 10 | ||||
| 099 | 216003-6 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 344414-6 | |||
| Torsionsfeder 28 | ||||
| 101 | 231626-9 | 2.40 | 2.86 | |
| Anzeigeplatte | ||||
| 102 | 413067-3 | 1.20 | 1.43 | |
| Schraube 4X10 | ||||
| 103 | 911114-9 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 104 | 233168-9 | 1.20 | 1.43 | |
| Inbusschraube M2x12 | ||||
| 105 | 266131-7 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 106 | 253852-0 | 1.20 | 1.43 | |
| Sechskantschraube 8x40 | ||||
| 107 | 265442-7 | 1.20 | 1.43 | |
| Einsatzplatte | ||||
| 108 | 415209-5 | 3.60 | 4.28 | |
| Gewindeschraube M4x12mm Ck | ||||
| 109 | 266026-4 | 1.00 | 1.19 | |
| Sicherungsmutter 6-10 | ||||
| 110 | 252014-7 | 1.00 | 1.19 | |
| Stütze für Anschlag | ||||
| 111 | 344463-3 | 1.20 | 1.43 | |
| Anschlag | ||||
| 112 | 154564-7 | 14.30 | 17.02 | |
| Unterlegscheibe 6 | ||||
| 113 | 253715-0 | 1.20 | 1.43 | |
| Versenkte Schraube 6x35 | ||||
| 114 | 912357-6 | 1.00 | 1.19 | |
| Flügelschraube 6x10 | ||||
| 115 | 924306-1 | 1.20 | 1.43 | |
| Sechskantschraube M8X30 A | ||||
| 116 | 265488-3 | 2.40 | 2.86 | |
| Rückanschlag | ||||
| 117 | 316840-9 | 48.40 | 57.60 | |
| Schraube 8x320 | ||||
| 118 | 266132-5 | 4.80 | 5.71 | |
| MUTTER M8 | ||||
| 119 | 931402-8 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 119A | 253731-2 | 1.00 | 1.19 | |
| Griff | ||||
| 120 | 273444-9 | 10.80 | 12.85 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 121 | 331491-7 | |||
| Drehknopf | ||||
| 122 | 152541-3 | 8.40 | 10.00 | |
| Kappe 10 | ||||
| 123 | 421563-7 | 1.20 | 1.43 | |
| Feder | ||||
| 124 | 322924-3 | 1.20 | 1.43 | |
| Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In | ||||
| 125 | 322909-9 | 7.20 | 8.57 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 126 | 266034-5 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 127 | 232075-3 | 1.20 | 1.43 | |
| Sprengring E-5 | ||||
| 128 | 961018-5 | 1.00 | 1.19 | |
| Druckfeder 6 | ||||
| 129 | 231307-5 | 1.00 | 1.19 | |
| Pinhalter | ||||
| 130 | 316899-6 | 9.60 | 11.42 | |
| Führungsstopper | ||||
| 131 | 344411-2 | 2.40 | 2.86 | |
| Schraube M6 | ||||
| 132 | 251267-5 | 1.00 | 1.19 | |
| Stift 5 | ||||
| 133 | 256196-7 | 1.00 | 1.19 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 134 | 266034-5 | 1.00 | 1.19 | |
| Stopperhalter | ||||
| 135 | 344412-0 | 10.80 | 12.85 | |
| Drehstopp | ||||
| 136 | 331493-3 | 78.10 | 92.94 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 137 | 266034-5 | 1.00 | 1.19 | |
| Gewindeschraube M4x12mm Ck | ||||
| 138 | 266026-4 | 1.00 | 1.19 | |
| Anzeigeplatte | ||||
| 139 | 816128-2 | 1.20 | 1.43 | |
| Drehtisch | ||||
| 140 | 151468-4 | 235.40 | 280.13 | |
| Lineares Kugellager 3064 | ||||
| 140A | 211444-1 | 29.70 | 35.34 | |
| Lager 30 | ||||
| 140B | 219002-7 | 16.50 | 19.64 | |
| Filzring 30 | ||||
| 140C | 262048-2 | 2.40 | 2.86 | |
| Gummistift 6 | ||||
| 140D | 263005-3 | 1.00 | 1.19 | |
| Kappe | ||||
| 140E | 343676-3 | 2.40 | 2.86 | |
| Warnschild | ||||
| 140F | 817283-3 | 1.00 | 1.19 | |
| Sechskantschraube 6x35 | ||||
| 141 | 921356-7 | 1.00 | 1.19 | |
| Quadratischer Stift Ls1013 * | ||||
| 142 | 152542-1 | 14.30 | 17.02 | |
| Gummistift 6 | ||||
| 142A | 263005-3 | 1.00 | 1.19 | |
| Armenhalter | ||||
| 143 | 151459-5 | 126.50 | 150.54 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 143A | 816313-7 | |||
| Sechskantschraube 10X90 Ls1013 | ||||
| 144 | 251668-7 | 2.40 | 2.86 | |
| Schraube 4X10 | ||||
| 145 | 911113-1 | 1.00 | 1.19 | |
| Griff | ||||
| 146 | 416006-2 | 4.80 | 5.71 | |
| Sechskantmutter 10x17 | ||||
| 147 | 252144-4 | 3.60 | 4.28 | |
| Ring 10 | ||||
| 148 | 253024-7 | 1.00 | 1.19 | |
| Lagergehäuse B | ||||
| 149 | 152540-5 | 47.30 | 56.29 | |
| Lineares Kugellager 3064 | ||||
| 149A | 211444-1 | 29.70 | 35.34 | |
| Filzring 30 | ||||
| 149B | 262048-2 | 2.40 | 2.86 | |
| Kappe | ||||
| 149C | 343676-3 | 2.40 | 2.86 | |
| Lagergehäuse B | ||||
| 149D | 316837-8 | 22.00 | 26.18 | |
| Sechskantschraube M8x30 | ||||
| 150 | 922451-6 | 1.20 | 1.43 | |
| Gewindeschraube M4x12mm Ck | ||||
| 151 | 266026-4 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 152 | 816326-8 | |||
| Führungsplatte | ||||
| 153 | 344477-2 | 2.40 | 2.86 | |
| Flügelschraube 6x10 | ||||
| 154 | 924306-1 | 1.20 | 1.43 | |
| Abdeckhaube | ||||
| 155 | 416972-3 | 1.20 | 1.43 | |
| Fußpolster | ||||
| 156 | 153889-6 | 104.50 | 124.36 | |
| Schraube 4x8 | ||||
| 157 | 911109-2 | 1.00 | 1.19 | |
| Kondensator 0,47uf | ||||
| 158 | 645006-7 | 2.40 | 2.86 | |
| Kondensator 0,1uf | ||||
| 159 | 645105-5 | 3.60 | 4.28 | |
| Leitungsfilter | ||||
| 160 | 688131-1 | 1.00 | 1.19 | |
| Microschalter | ||||
| 161 | 651941-9 | 3.60 | 4.28 | |
| Unterlegscheibe 6 | ||||
| 162 | 253804-1 | 1.00 | 1.19 | |
| Knopf 20 | ||||
| 165 | 271601-3 | 1.00 | 1.19 | |
| Sperrbolzen 8 | ||||
| 901 | 324654-2 | 2.40 | 2.86 | |
| Druckfeder 7 | ||||
| 902 | 231401-3 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 903 | 324640-3 | 9.60 | 11.42 | |
| Sperrhebel | ||||
| 904 | 345829-0 | 3.60 | 4.28 | |
