Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita LS800D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

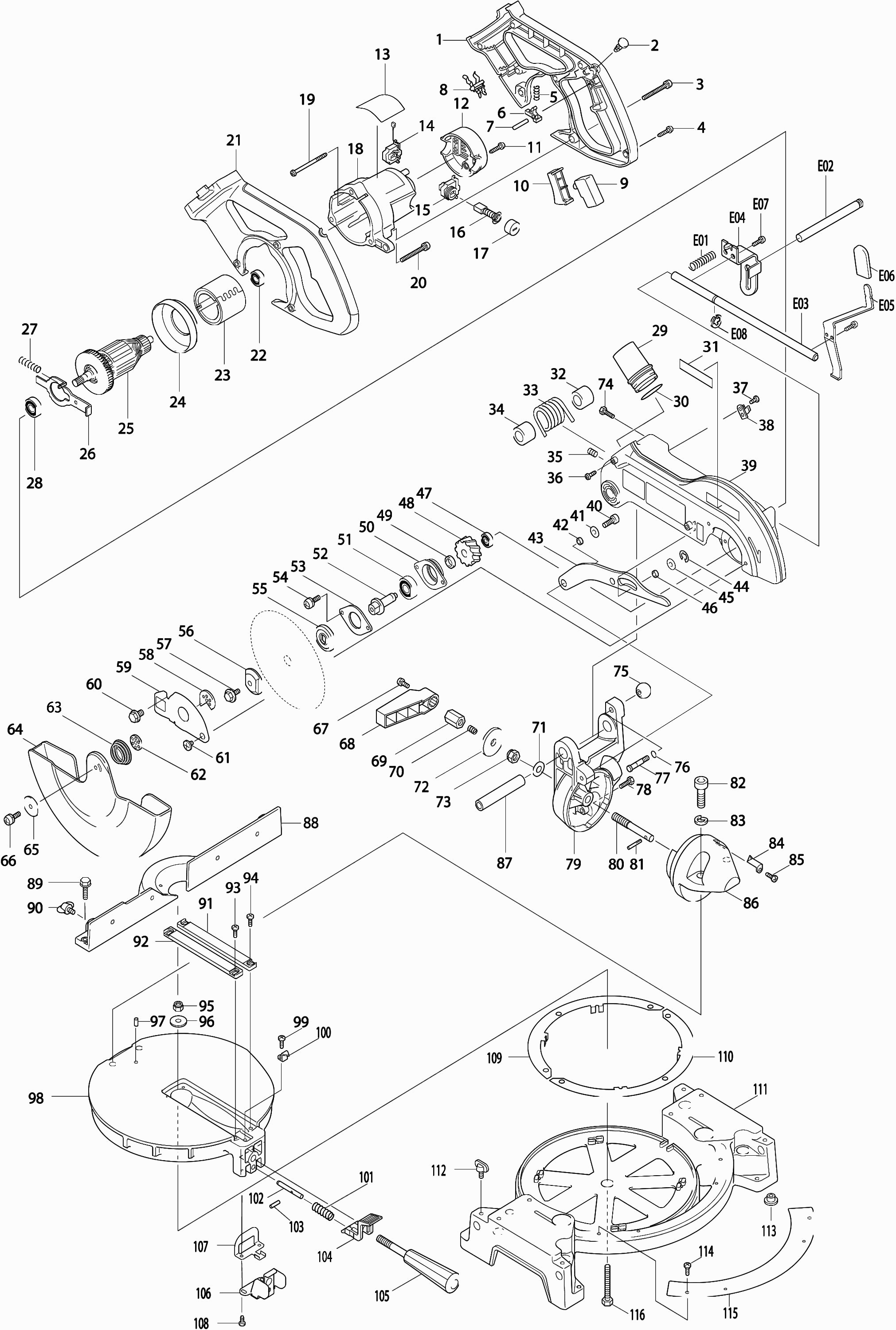

Zeichnungen der Makita LS800D
Teileliste der Makita LS800D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Griffset | ||||
| 001 | 183096-7 | 30.69 | 36.52 | |
| Entsperrtaste | ||||
| 002 | 417113-4 | 0.98 | 1.17 | |
| Schraube 5x45 | ||||
| 003 | 911268-2 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 004 | 265A48-7 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 005 | 231026-3 | 0.83 | 0.99 | |
| Entsperr-Handhebel Ls800Dw | ||||
| 006 | 416533-9 | 1.39 | 1.65 | |
| Stift 5 | ||||
| 007 | 256098-7 | 0.83 | 0.99 | |
| Akku-Klemme | ||||
| 008 | 643918-8 | 7.22 | 8.59 | |
| Schalter 2 Kontakte | ||||
| 009 | 651956-6 | 12.22 | 14.54 | |
| Schalterhandgriff Ls800Dw | ||||
| 010 | 416534-7 | 1.39 | 1.65 | |
| Gewindebohrer 4x18 | ||||
| 011 | 265A48-7 | 0.83 | 0.99 | |
| Hintere Abdeckung | ||||
| 012 | 416639-3 | 5.30 | 6.31 | |
| Kohlebürstenhalter Ls800Dw * | ||||
| 014 | 643946-3 | 3.11 | 3.70 | |
| Kohlebürstenhalter Ls800Dw * | ||||
| 015 | 643945-5 | 2.71 | 3.22 | |
| Koolborstel Set Cb-441 A | ||||
| 016 | 195022-4 | 4.45 | 5.30 | |
| Bürstenhalterkappe | ||||
| 017 | 643941-3 | 2.36 | 2.81 | |
| Motorgehäuse | ||||
| 018 | 416909-0 | 18.25 | 21.72 | |
| Gewindeschneidende Schraube 4x60 | ||||
| 019 | 266209-6 | 0.83 | 0.99 | |
| Schraube 5x45 | ||||
| 020 | 911268-2 | 0.83 | 0.99 | |
| Griffset | ||||
| 021 | 183096-7 | 30.69 | 36.52 | |
| Kugellager 627llb | ||||
| 022 | 210025-8 | 2.71 | 3.22 | |
| Magnet Halter | ||||
| 023 | 632828-4 | 23.06 | 27.44 | |
| Zwischenplatte | ||||
| 024 | 416907-4 | 2.36 | 2.81 | |
| Anker Ls800Dw * | ||||
| 025 | 519050-9 | 38.72 | 46.08 | |
| Achsblockierung | ||||
| 026 | 344681-3 | 2.84 | 3.38 | |
| Druckfeder 5 | ||||
| 027 | 233092-6 | 0.83 | 0.99 | |
| Kugellager 6000ddw | ||||
| 028 | 211088-7 | 5.06 | 6.02 | |
| Stofafzuigadapter afkortzaag | ||||
| 029 | 419277-0 | 3.00 | 3.57 | |
| O-Ring 35 | ||||
| 030 | 213460-9 | 1.18 | 1.40 | |
| Buchse Ls800Dw * | ||||
| 032 | 416905-8 | 0.98 | 1.17 | |
| Torsionsfeder 28 Ls800Dw * | ||||
| 033 | 231644-7 | 5.71 | 6.79 | |
| Buchse Ls800Dw * | ||||
| 034 | 416905-8 | 0.98 | 1.17 | |
| Sechskantschraube 6x10 | ||||
| 035 | 251961-9 | 0.83 | 0.99 | |
| Gewindeschneidschraube 4X8 | ||||
| 036 | 266061-2 | 0.83 | 0.99 | |
| Gewindeschraube M4x12mm Ck | ||||
| 037 | 266026-4 | 0.83 | 0.99 | |
| Schlüsselklemme | ||||
| 038 | 416536-3 | 1.75 | 2.08 | |
| Fester Schutzdeckel Ls800Dw * | ||||
| 039 | 183097-5 | 92.95 | 110.61 | |
| Innensechskantschraube M6x20 | ||||
| 040 | 265905-3 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 041 | 253804-1 | 0.83 | 0.99 | |
| Unterlegscheibe 16 | ||||
| 042 | 257163-5 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 344776-2 | |||
| Sprengring E-5 | ||||
| 044 | 961018-5 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 045 | 253804-1 | 0.83 | 0.99 | |
| Unterlegscheibe 16 | ||||
| 046 | 257163-5 | 1.20 | 1.43 | |
| Kugellager 607llb | ||||
| 047 | 211021-9 | 4.45 | 5.30 | |
| Zahnrad 60 | ||||
| 048 | 226512-7 | 11.82 | 14.07 | |
| Unterlegscheibe 12 | ||||
| 049 | 257011-8 | 1.18 | 1.40 | |
| Lagergehäuse | ||||
| 050 | 317193-9 | 10.52 | 12.52 | |
| Kugellager 6201dw1 | ||||
| 051 | 211129-9 | 7.22 | 8.59 | |
| Stoessel | ||||
| 052 | 323798-5 | 11.82 | 14.07 | |
| Lagerverriegelung 58 Ls800Dw * | ||||
| 053 | 285694-4 | 1.67 | 1.99 | |
| Schraube 5x16 | ||||
| 054 | 911224-2 | 0.83 | 0.99 | |
| Innenflansch 45 Ls800Dwb * | ||||
| 055 | 224363-2 | 7.21 | 8.58 | |
| Außenflansch 45 Ls800Dwb * | ||||
| 056 | 224362-4 | 6.41 | 7.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 265461-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 344640-7 | |||
| Abdeckplattenkappe | ||||
| 059 | 344641-5 | 3.54 | 4.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 265473-6 | |||
| Flachkopfschraube M5 | ||||
| 061 | 265008-3 | 1.18 | 1.40 | |
| Zentrierungsring | ||||
| 062 | 345589-4 | 0.98 | 1.17 | |
| Torsionsfeder 24 | ||||
| 063 | 231934-8 | 2.36 | 2.81 | |
| Säge Schutzabdeckung Ls800Dw * | ||||
| 064 | 419481-1 | 12.22 | 14.54 | |
| Scheibe 5 | ||||
| 065 | 267136-0 | 0.98 | 1.17 | |
| Schraube Vk 20mm | ||||
| 066 | 911233-1 | 0.83 | 0.99 | |
| Schraube 4x12 | ||||
| 067 | 911116-5 | 0.83 | 0.99 | |
| Griff | ||||
| 068 | 416006-2 | 3.96 | 4.71 | |
| Sechskantmutter 10x17 | ||||
| 069 | 252144-4 | 2.71 | 3.22 | |
| Feder 5 für Hebel 100 | ||||
| 070 | 231266-3 | 0.83 | 0.99 | |
| Ring 10 | ||||
| 071 | 253024-7 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 072 | 267196-2 | |||
| Mutter M10-17 | ||||
| 073 | 264005-6 | 1.39 | 1.65 | |
| Sechskantschraube 6x16 | ||||
| 074 | 265251-4 | 0.83 | 0.99 | |
| Knopf 20 | ||||
| 075 | 271601-3 | 0.83 | 0.99 | |
| O-Ring 5 | ||||
| 076 | 213021-5 | 0.83 | 0.99 | |
| Verriegelungspin | ||||
| 077 | 322338-6 | 1.46 | 1.74 | |
| Sechskantschraube 6x16 | ||||
| 078 | 265251-4 | 0.83 | 0.99 | |
| Arm Ls800Dw * | ||||
| 079 | 151655-5 | 36.08 | 42.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 266221-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 256761-2 | |||
| Inbusschraube 10x35 | ||||
| 082 | 922557-0 | 1.00 | 1.19 | |
| Sicherungsring M10 | ||||
| 083 | 942251-8 | 0.83 | 0.99 | |
| Anzeigeplatte | ||||
| 084 | 416355-7 | 2.84 | 3.38 | |
| Schraube 4x12 | ||||
| 085 | 911116-5 | 0.83 | 0.99 | |
| Abdeckarm LS800Dw * | ||||
| 086 | 317251-1 | 36.08 | 42.94 | |
| Stift Für Arm 16X100 Ls800Dw * | ||||
| 087 | 323888-4 | 3.12 | 3.71 | |
| Hinterskala LS800Dw * | ||||
| 088 | 317250-3 | 41.07 | 48.87 | |
| Sechskant Schraube 6x25 | ||||
| 089 | 921341-0 | 0.83 | 0.99 | |
| Flügelschraube 6x10 | ||||
| 090 | 924306-1 | 0.83 | 0.99 | |
| Einschnittplatte Bls800D * | ||||
| 091 | 416906-6 | 1.67 | 1.99 | |
| Einschnittplatte Bls800D * | ||||
| 092 | 416906-6 | 1.67 | 1.99 | |
| Gewindeschraube M4x12mm Ck | ||||
| 093 | 266026-4 | 0.83 | 0.99 | |
| Gewindeschraube M4x12mm Ck | ||||
| 094 | 266026-4 | 0.83 | 0.99 | |
| Sicherungsmutter M8x13 hoch | ||||
| 095 | 252105-4 | 0.83 | 0.99 | |
| Unterlegscheibe 8 | ||||
| 096 | 253731-2 | 0.83 | 0.99 | |
| Stift 5 | ||||
| 097 | 256040-8 | 0.83 | 0.99 | |
| Drehscheibe Ls800Dw * | ||||
| 098 | 317197-1 | 118.43 | 140.93 | |
| Gewindeschraube M4x12mm Ck | ||||
| 099 | 266026-4 | 0.83 | 0.99 | |
| Anzeigeplatte Ls800Dw * | ||||
| 100 | 416904-0 | 1.39 | 1.65 | |
| Druckfeder 7 * | ||||
| 101 | 231402-1 | 2.02 | 2.40 | |
| Sperrstift Ls800Dw * | ||||
| 102 | 323741-4 | 0.98 | 1.17 | |
| Stift 3 | ||||
| 103 | 256158-5 | 0.83 | 0.99 | |
| Sperrhebel | ||||
| 104 | 416450-3 | 2.02 | 2.40 | |
| Verstellbarer Griff | ||||
| 105 | 273495-2 | 6.08 | 7.24 | |
| Stützplatte Ls800Dw * | ||||
| 106 | 344602-5 | 2.71 | 3.22 | |
| Sperrplatte | ||||
| 107 | 344601-7 | 1.24 | 1.48 | |
| Gewindeschraube M4x12mm Ck | ||||
| 108 | 266026-4 | 0.83 | 0.99 | |
| Gleitplatte | ||||
| 109 | 344646-5 | 2.71 | 3.22 | |
| Gleitplatte | ||||
| 110 | 344646-5 | 2.71 | 3.22 | |
| Fußpolster Ls800Dw * | ||||
| 111 | 151657-1 | 175.85 | 209.26 | |
| Flügelschraube 6x10 | ||||
| 112 | 924306-1 | 0.83 | 0.99 | |
| Abdeckhaube | ||||
| 113 | 416972-3 | 1.00 | 1.19 | |
| Gewindeschraube M4x12mm Ck | ||||
| 114 | 266026-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 115 | 816347-0 | |||
| Sechskantschraube 8x55 | ||||
| 116 | 921477-5 | 0.98 | 1.17 | |
