Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita M3600'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

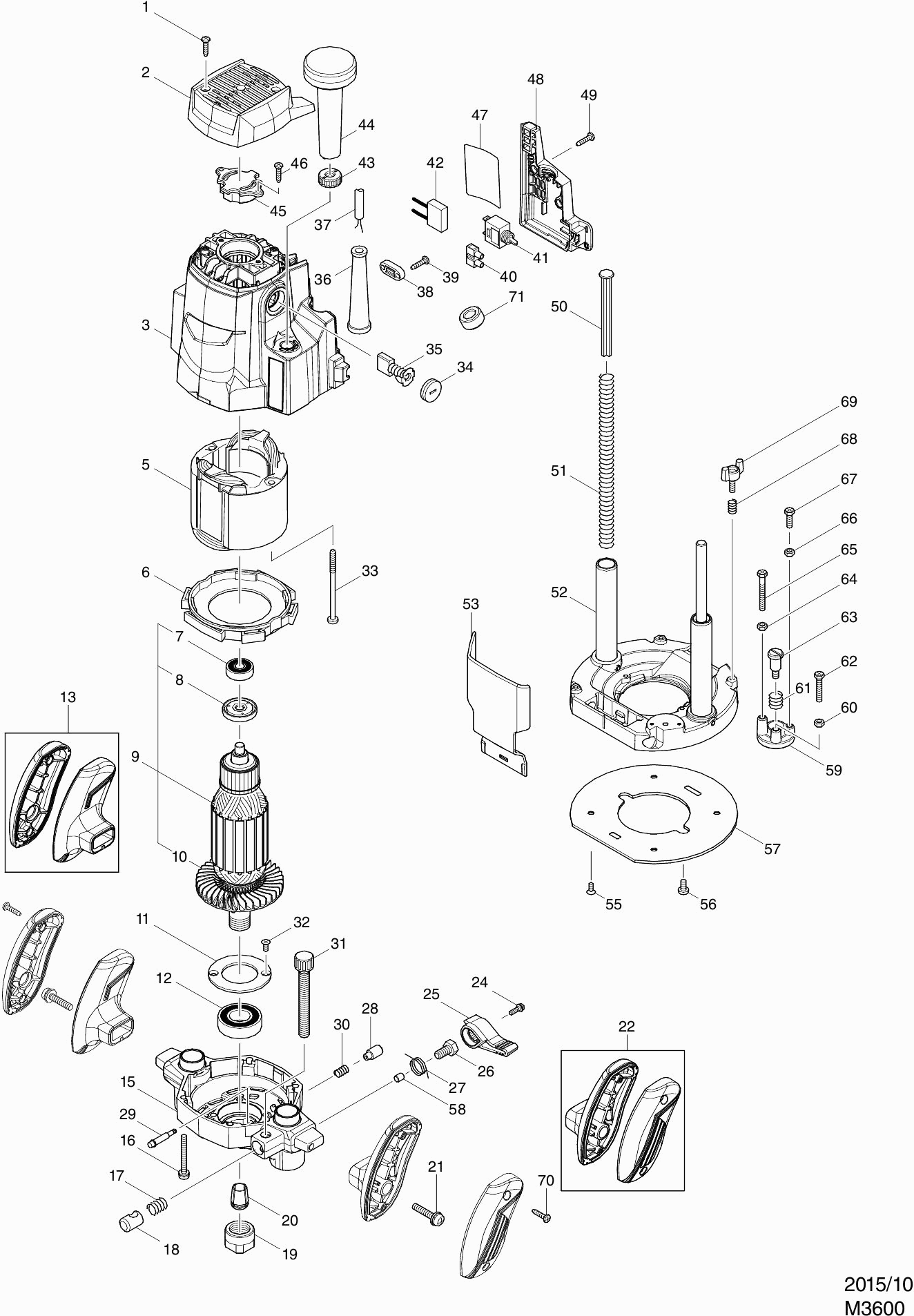

Zeichnungen der Makita M3600
Teileliste der Makita M3600
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Deckel M3600 | ||||
| 002 | 454025-0 | 1.67 | 1.99 | |
| Motorgehäuse M3600 | ||||
| 003 | 143575-7 | 19.23 | 22.88 | |
| M3600 Skalenverteilungs-Etikett | ||||
| 003C20 | 816811-1 | 0.83 | 0.99 | |
| Feld assy 240V M3600 | ||||
| 005 | 596379-0 | 30.69 | 36.52 | |
| Klemmbuchse M3600 | ||||
| 005C21 | 654486-6 | 0.83 | 0.99 | |
| Zwischenplatte M3600 | ||||
| 006 | 418486-8 | 0.98 | 1.17 | |
| Kugellager 629Zz A | ||||
| 007 | 210084-2 | 1.18 | 1.40 | |
| Anker 240V M3600 | ||||
| 009 | 517884-4 | 41.84 | 49.79 | |
| Lüfter 83 M3600 | ||||
| 010 | 240069-4 | 3.54 | 4.21 | |
| Lagersicherung 50 M3600 | ||||
| 011 | 285711-0 | 0.83 | 0.99 | |
| Kugellager 6004ZZ M3600 | ||||
| 012 | 211335-6 | 2.71 | 3.22 | |
| Griff L M3600 | ||||
| 013 | 187512-1 | 3.54 | 4.21 | |
| Motorhalterung M3600 | ||||
| 015 | 141868-6 | 17.40 | 20.71 | |
| Druckfeder 11 M3600 | ||||
| 017 | 233397-4 | 0.83 | 0.99 | |
| Mutter M3600 | ||||
| 018 | 324424-9 | 2.38 | 2.83 | |
| Spanmoer bovenfrees | ||||
| 019 | 763629-0 | 5.00 | 5.95 | |
| Spantang 12mm bovenfrees | ||||
| 020 | 763628-2 | 22.00 | 26.18 | |
| Handgriff R M3600 | ||||
| 022 | 187515-5 | 3.54 | 4.21 | |
| Sperrknopf M3600 | ||||
| 025 | 454033-1 | 0.83 | 0.99 | |
| Einstellschraube M8x16mm M3600 | ||||
| 026 | 266335-1 | 0.83 | 0.99 | |
| Druckfeder 16 M3600 | ||||
| 027 | 231670-6 | 0.83 | 0.99 | |
| Abdeckkappe 11 M3600 | ||||
| 028 | 286270-7 | 0.83 | 0.99 | |
| Schulterstift 6 M3600 | ||||
| 029 | 256482-6 | 0.83 | 0.99 | |
| Druckfeder 7 M3600 | ||||
| 030 | 233396-6 | 0.83 | 0.99 | |
| Flügelschraube M10x80mm M3600 | ||||
| 031 | 265759-8 | 2.71 | 3.22 | |
| Schalter ST115A-TB-S1 M3600 | ||||
| 041 | 651066-9 | 2.36 | 2.81 | |
| Nyl Mutter M10 M3600 | ||||
| 043 | 418484-2 | 0.83 | 0.99 | |
| Knopf 50 cpl M3600 | ||||
| 044 | 153764-6 | 3.12 | 3.71 | |
| Lagerschale M3600 | ||||
| 045 | 317747-2 | 3.97 | 4.72 | |
| Namensschild M3600 | ||||
| 047 | 851Y27-1 | 2.71 | 3.22 | |
| Schalterkappe M3600 | ||||
| 048 | 454027-6 | 1.18 | 1.40 | |
| Tiefenanschlag M3600 | ||||
| 050 | 418492-3 | 0.83 | 0.99 | |
| Druckfeder 11 M3600 | ||||
| 051 | 233456-4 | 0.83 | 0.99 | |
| Basissohle M3600 | ||||
| 052 | 141867-8 | 23.04 | 27.42 | |
| Spankappe M3600 | ||||
| 053 | 454032-3 | 1.54 | 1.83 | |
| Schraube M5x10mm M3600 | ||||
| 056 | 265133-0 | 0.83 | 0.99 | |
| Bodenplatte M3600 | ||||
| 057 | 454026-8 | 3.96 | 4.71 | |
| Sicherungsbolzen M3600 | ||||
| 058 | 324425-7 | 0.83 | 0.99 | |
| Anschlag M3600 | ||||
| 059 | 317748-0 | 1.39 | 1.65 | |
| Druckfeder 12 M3600 | ||||
| 061 | 233398-2 | 0.83 | 0.99 | |
| Innensechskantschraube M5x28mm M3600 | ||||
| 062 | 265516-4 | 0.83 | 0.99 | |
| Met.schr. M6 M3600 | ||||
| 063 | 251470-8 | 0.83 | 0.99 | |
| Sechskantschraube M5x40mm M3600 | ||||
| 065 | 265517-2 | 0.83 | 0.99 | |
| Innensechskantschraube M5x16mm M3600 | ||||
| 067 | 265515-6 | 0.83 | 0.99 | |
| Druckfeder 7 M3600 | ||||
| 068 | 233396-6 | 0.83 | 0.99 | |
