Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita M9204'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

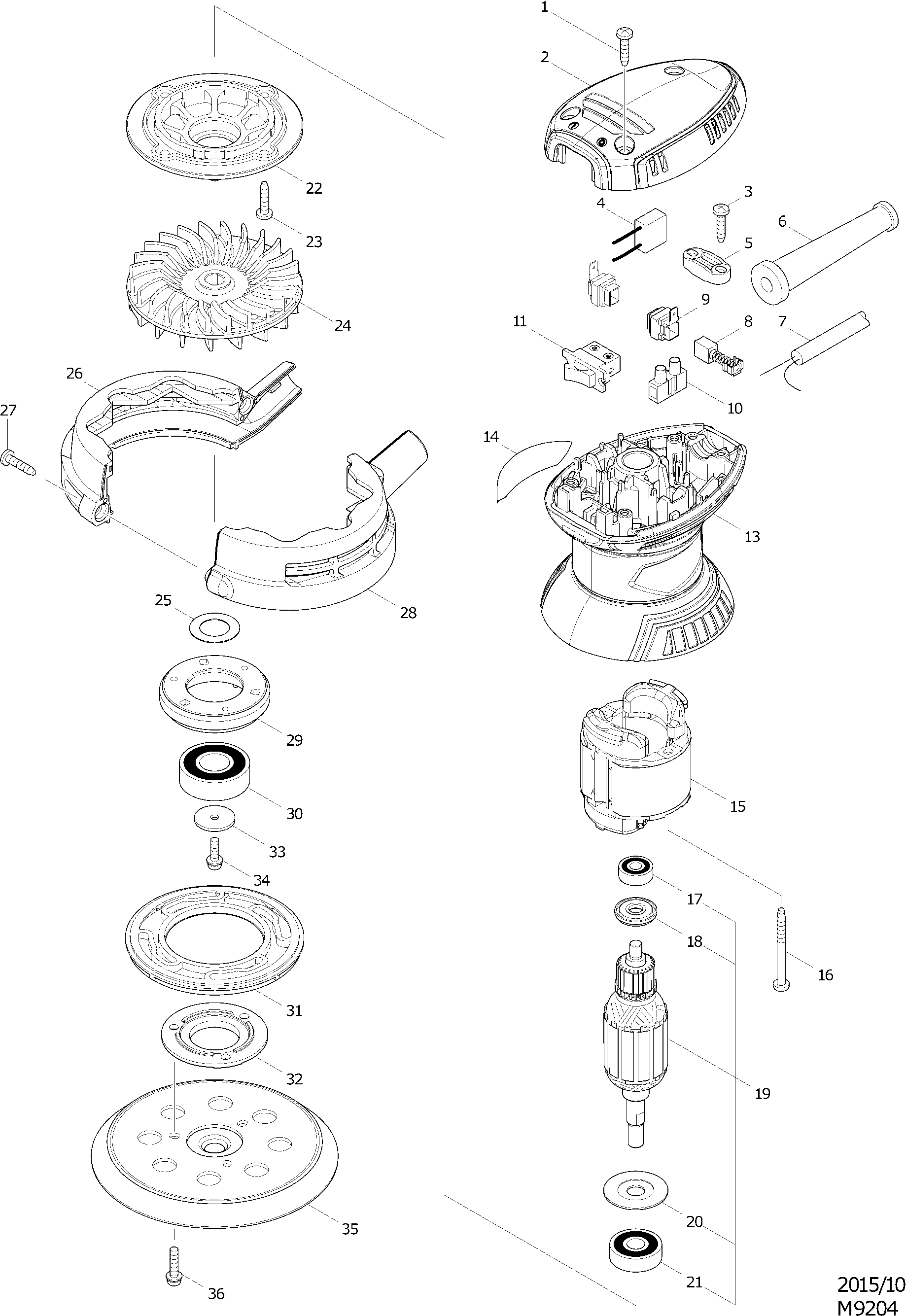

Zeichnungen der Makita M9204
Teileliste der Makita M9204
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 266326-2 | |||
| Motorhausabdeckung | ||||
| 002 | 452778-5 | 4.58 | 5.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 266326-2 | |||
| Entstör Kondensator | ||||
| 004 | 645228-9 | 0.83 | 0.99 | |
| Klemmenhalterung | ||||
| 005 | 687124-5 | 0.83 | 0.99 | |
| Kabeltülle 8-85 | ||||
| 006 | 682502-4 | 1.72 | 2.05 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 007 | 665383-1 | 10.81 | 12.86 | |
| Bürstensatz CB-419 | ||||
| 008 | 195015-1 | 5.20 | 6.19 | |
| Kohlekasten Zsb | ||||
| 009 | 643995-0 | 1.01 | 1.20 | |
| Klemmstein Bo4553-Bo4554 A | ||||
| 010 | 654475-1 | 0.83 | 0.99 | |
| Schalter | ||||
| 011 | 651527-9 | 2.80 | 3.33 | |
| Motorhaus M9204 | ||||
| 013 | 456560-4 | 11.16 | 13.28 | |
| Typenschild | ||||
| 014 | 852B84-4 | 2.80 | 3.33 | |
| FELD 220/240V | ||||
| 015 | 633688-7 | 12.55 | 14.93 | |
| Blechschraube 4x45mm | ||||
| 016 | 266425-0 | 0.83 | 0.99 | |
| Kugellager 606Zz A | ||||
| 017 | 210137-7 | 1.01 | 1.20 | |
| Isolierring | ||||
| 018 | 681675-0 | 0.83 | 0.99 | |
| Anker | ||||
| 019 | 510251-2 | 19.88 | 23.66 | |
| Unterlegscheibe 9 | ||||
| 020 | 267130-2 | 0.83 | 0.99 | |
| Kugellager 629ddw | ||||
| 021 | 211092-6 | 4.58 | 5.45 | |
| Halter | ||||
| 022 | 450672-5 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 266326-2 | |||
| Ventilator 88 | ||||
| 024 | 241673-2 | 5.22 | 6.21 | |
| Flache Unterlegscheibe 15 | ||||
| 025 | 267164-5 | 0.83 | 0.99 | |
| Staubring Set | ||||
| 026 | 187059-5 | 4.81 | 5.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 266326-2 | |||
| Staubring Set | ||||
| 028 | 187059-5 | 4.81 | 5.72 | |
| Lagergehäuse | ||||
| 029 | 318304-9 | 2.80 | 3.33 | |
| Kugellager 6202llb | ||||
| 030 | 211228-7 | 7.44 | 8.85 | |
| Zwischenring | ||||
| 031 | 424131-5 | 5.88 | 7.00 | |
| Lagergehäuse | ||||
| 032 | 318303-1 | 1.21 | 1.44 | |
| 4 Unterlegscheibe | ||||
| 033 | 253739-6 | 0.83 | 0.99 | |
| Schraube M4x14mm | ||||
| 034 | 265099-4 | 0.83 | 0.99 | |
| Steunschijf 125mm | ||||
| 035 | 743081-8 | 25.10 | 29.87 | |
| Met.schraube M4x18mm | ||||
| 036 | 265112-8 | 0.83 | 0.99 | |
