Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita MR002G'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

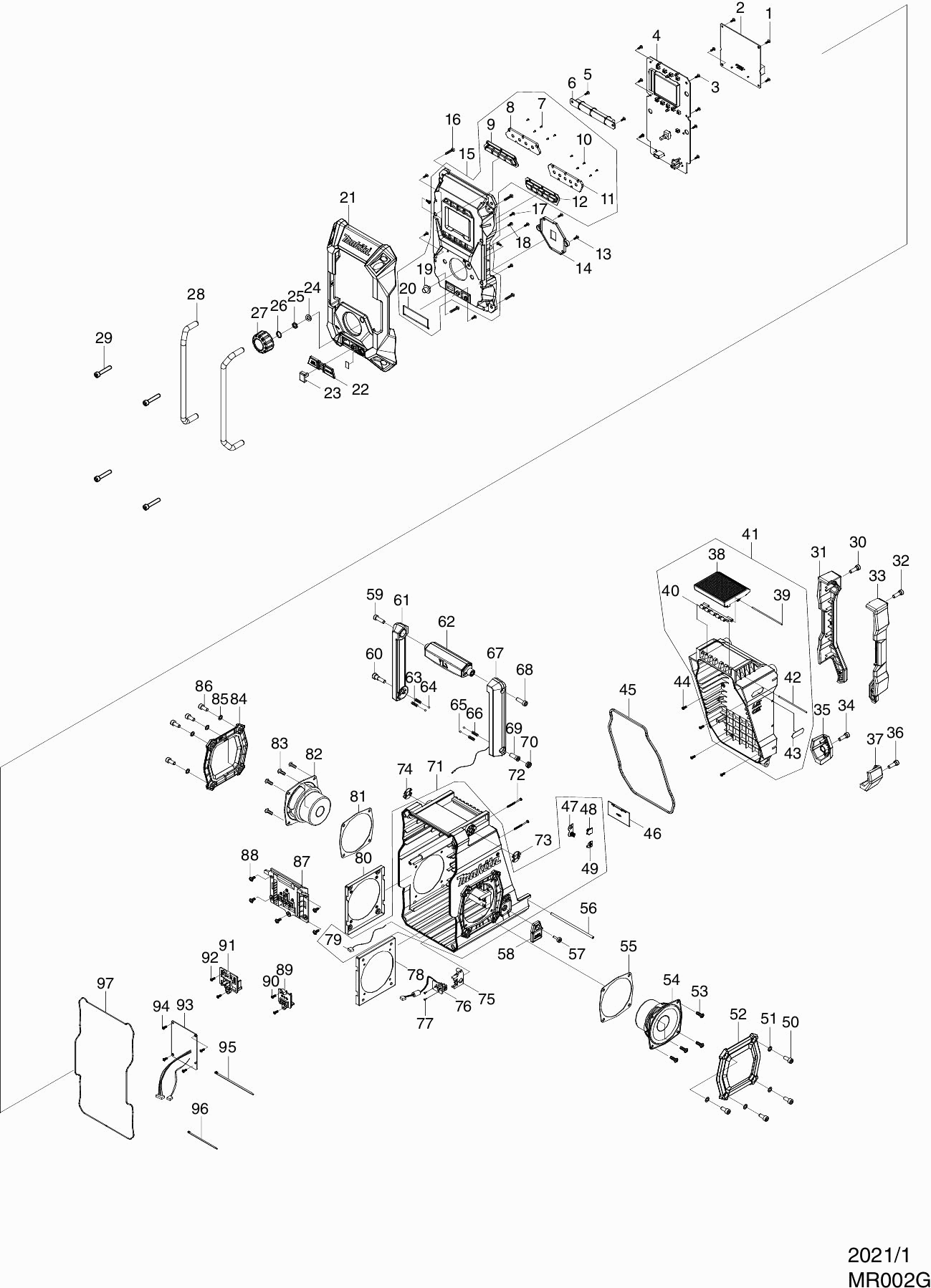

Zeichnungen der Makita MR002G
Teileliste der Makita MR002G
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 3x8 | ||||
| 001 | SE00000521 | 0.83 | 0.99 | |
| Platine A MR002G | ||||
| 002 | SE00000902 | 90.50 | 107.70 | |
| Schraube 3x8 | ||||
| 003 | SE00000521 | 0.83 | 0.99 | |
| Platine C MR002G | ||||
| 004 | SE00000906 | 46.31 | 55.11 | |
| Schraube 3x8 | ||||
| 005 | SE00000521 | 0.83 | 0.99 | |
| Leiterplatte P MR001/2G | ||||
| 006 | SE00000848 | 9.52 | 11.33 | |
| Gewindeschraube 1.7 | ||||
| 007 | SE09090011 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | SE00000907 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | SE00000908 | |||
| Gewindeschraube 1.7 | ||||
| 010 | SE09090011 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | SE00000909 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | SE00000910 | |||
| Schraube 3x8 | ||||
| 013 | SE00000521 | 0.83 | 0.99 | |
| Knopfhalter MR002G | ||||
| 014 | SE00000911 | 1.21 | 1.44 | |
| Vorderhaus MR002G | ||||
| 015 | SE00000912 | 28.85 | 34.33 | |
| Schraube M4x16 | ||||
| 016 | SE09064161 | 0.83 | 0.99 | |
| Parker 3x6mm MR001G | ||||
| 017 | SE00000854 | 0.83 | 0.99 | |
| Schraube 3x8 | ||||
| 018 | SE00000521 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | SE00000855 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | SE00000856 | |||
| Stoßrand Baugruppe MR002G | ||||
| 021 | SE00000913 | 23.75 | 28.26 | |
| Abdeckkappe aus Gummi jack MR002 | ||||
| 022 | SE00000916 | 1.72 | 2.05 | |
| Abdeckkappe jack MR001 | ||||
| 023 | SE00000860 | 1.21 | 1.44 | |
| Sicherungsring DMR115 | ||||
| 024 | SE00000754 | 0.83 | 0.99 | |
| Sicherungsmutter DMR115 | ||||
| 025 | SE00000755 | 0.83 | 0.99 | |
| Lautstärkeregler Ring | ||||
| 026 | SE21B1110A | 0.83 | 0.99 | |
| Drehknopf MR001 | ||||
| 027 | SE00000861 | 2.08 | 2.48 | |
| Handgriff MR001 | ||||
| 028 | SE00000862 | 10.81 | 12.86 | |
| Schraube 6x33mm DMR115 | ||||
| 029 | SE00000709 | 0.83 | 0.99 | |
| SCHRAUBE M6X16 | ||||
| 030 | SE09176166 | 0.83 | 0.99 | |
| Stoßrand L MR001 | ||||
| 031 | SE00000863 | 7.44 | 8.85 | |
| SCHRAUBE M6X16 | ||||
| 032 | SE09176166 | 0.83 | 0.99 | |
| Stoßrand R MR001 | ||||
| 033 | SE00000864 | 7.44 | 8.85 | |
| SCHRAUBE M6X16 | ||||
| 034 | SE09176166 | 0.83 | 0.99 | |
| Stoßrand L MR001 | ||||
| 035 | SE00000865 | 4.58 | 5.45 | |
| SCHRAUBE M6X16 | ||||
| 036 | SE09176166 | 0.83 | 0.99 | |
| Stoßrand R MR001 | ||||
| 037 | SE00000866 | 4.58 | 5.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | SE00000917 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | SE00000868 | |||
| Verschlussplatte | ||||
| 040 | SE00000536 | 1.02 | 1.21 | |
| Batteriedeckelset MR002G | ||||
| 041 | SE00000920 | 21.54 | 25.63 | |
| Pin 2x77mm | ||||
| 042 | SE00000539 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | SE00000872 | |||
| Schraube 3x8 | ||||
| 044 | SE00000521 | 0.83 | 0.99 | |
| Dichtung Batteriedeckel MR001G | ||||
| 045 | SE00000873 | 6.58 | 7.83 | |
| Kontaktstreifen +/- | ||||
| 047 | SE021E9030 | 1.06 | 1.26 | |
| Kontaktstreifen (-) | ||||
| 048 | SE00000467 | 0.83 | 0.99 | |
| Kontaktstreifen (+) | ||||
| 049 | SE00000466 | 0.83 | 0.99 | |
| Schraube M6X14 | ||||
| 050 | SE9076146A | 0.83 | 0.99 | |
| Dichtung | ||||
| 051 | SE024J9070 | 0.83 | 0.99 | |
| Lautsprechergitter MR001 | ||||
| 052 | SE00000874 | 6.58 | 7.83 | |
| Schroef,M4x12 | ||||
| 053 | SE09090023 | 0.83 | 0.99 | |
| Lautsprecher R MR001 | ||||
| 054 | SE00000875 | 19.69 | 23.43 | |
| Lautsprecherdichtung MR001 | ||||
| 055 | SE00000876 | 2.80 | 3.33 | |
| Montagestift MR001 | ||||
| 056 | SE00000877 | 1.72 | 2.05 | |
| Schraube 3x14mm | ||||
| 057 | SE00000404 | 0.83 | 0.99 | |
| Abdeckkappe DC-Buchse MR001/2G | ||||
| 058 | SE00000878 | 1.21 | 1.44 | |
| Gewindeschraube 6x20mm | ||||
| 059 | SE00000176 | 0.83 | 0.99 | |
| Schraube 6x17mm DMR115 | ||||
| 060 | SE00000715 | 0.83 | 0.99 | |
| Handgriffhebel L MR001G | ||||
| 061 | SE00000879 | 4.57 | 5.44 | |
| Handgriff MR001G | ||||
| 062 | SE00000881 | 9.52 | 11.33 | |
| Druckfeder | ||||
| 063 | SE00000184 | 0.83 | 0.99 | |
| Kugel | ||||
| 064 | SE09994007 | 0.83 | 0.99 | |
| Kugel | ||||
| 065 | SE09994007 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 066 | SE00000184 | 0.83 | 0.99 | |
| Handgriff R annt MR002G | ||||
| 067 | SE00000883 | 11.19 | 13.32 | |
| Gewindeschraube 6x20mm | ||||
| 068 | SE00000176 | 0.83 | 0.99 | |
| Schraube 7x16mm DMR115 | ||||
| 069 | SE00000716 | 1.02 | 1.21 | |
| Schraube 10.8x4.5mm DMR115 | ||||
| 070 | SE00000717 | 1.43 | 1.70 | |
| Hintere Gehäuse MR002G | ||||
| 071 | SE00000926 | 28.68 | 34.13 | |
| Versenkte Schraube 3x45 (ni) | ||||
| 072 | SE00000445 | 0.83 | 0.99 | |
| Handgriffspltr R MR001G | ||||
| 073 | SE00000888 | 1.01 | 1.20 | |
| Handgriffspltl L MR001G | ||||
| 074 | SE00000889 | 1.01 | 1.20 | |
| DC-Jack Halter MR002G | ||||
| 075 | SE00000929 | 0.83 | 0.99 | |
| Druckschaltplatine F DC Jacke MR002G | ||||
| 076 | SE00000930 | 7.44 | 8.85 | |
| Gewindeschraube 1.7 | ||||
| 077 | SE09090011 | 0.83 | 0.99 | |
| Lautsprecherhalter MR001 | ||||
| 078 | SE00000892 | 7.44 | 8.85 | |
| Kabelbaum m/ansl MR001/2G | ||||
| 079 | SE00000587 | 0.83 | 0.99 | |
| Lautsprecherhalter MR001 | ||||
| 080 | SE00000892 | 7.44 | 8.85 | |
| Lautsprecherdichtung MR001 | ||||
| 081 | SE00000876 | 2.80 | 3.33 | |
| Lautsprecher L MR001/2G | ||||
| 082 | SE00000893 | 19.69 | 23.43 | |
| Schroef,M4x12 | ||||
| 083 | SE09090023 | 0.83 | 0.99 | |
| Lautsprechergitter MR001 | ||||
| 084 | SE00000874 | 6.58 | 7.83 | |
| Dichtung | ||||
| 085 | SE024J9070 | 0.83 | 0.99 | |
| Schraube M6X14 | ||||
| 086 | SE9076146A | 0.83 | 0.99 | |
| Anschlusseinheit XGT MR001/2G | ||||
| 087 | SE00000894 | 9.80 | 11.66 | |
| Gewindeschraube 3x10mm | ||||
| 088 | SE00000193 | 0.83 | 0.99 | |
| Anschlusseinheit CXT MR001/2G | ||||
| 089 | SE00000895 | 4.73 | 5.63 | |
| Schraube 3x8 | ||||
| 090 | SE00000521 | 0.83 | 0.99 | |
| Anschlusseinheit LXT MR001/2G | ||||
| 091 | SE00000896 | 4.73 | 5.63 | |
| Schraube 3x8 | ||||
| 092 | SE00000521 | 0.83 | 0.99 | |
| Platine D+M MR001/02G | ||||
| 093 | SE00000897 | 33.67 | 40.07 | |
| Schraube 3x8 | ||||
| 094 | SE00000521 | 0.83 | 0.99 | |
| Kabelbinder 150mm MR001 | ||||
| 095 | SE00000898 | 0.83 | 0.99 | |
| W/Kabelbinder 100mm | ||||
| 096 | SE00000195 | 0.83 | 0.99 | |
| Hintere Gehäusepackung MR001G | ||||
| 097 | SE00000899 | 1.43 | 1.70 | |
