Makita MS-4300.4U Zeichnungen und Teile
Auf dem Typenschild sollte die Typenbezeichnung MS-4300.4U stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA MS-4300.4U
Teileliste der Makita MS-4300.4U
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Koppelingstrommel | ||||
| 001 | 168712-2 | Koppelingstrommel | € 22.02 | |
| Borgring R-42 | ||||
| 002 | 962201-7 | Borgring R-42 | € 1.02 | |
| Nicht bestellbar | ||||
| 003 | 211387-7 | Nicht bestellbar | ||
| Borgring Wr20 | ||||
| 004 | 961090-7 | Borgring Wr20 | € 1.00 | |
| Koppelingstrommel | ||||
| 005 | 318849-7 | Koppelingstrommel | € 20.10 | |
| Nicht bestellbar | ||||
| 006 | 922331-6 | Nicht bestellbar | ||
| Rubber bus | ||||
| 007 | 424488-4 | Rubber bus | € 10.96 | |
| Schraube | ||||
| 008 | 922201-9 | Schraube | € 1.00 | |
| Zeskant bout 6x30 | ||||
| 009 | 922351-0 | Zeskant bout 6x30 | € 1.00 | |
| Draagoog | ||||
| 010 | 453525-7 | Draagoog | € 5.30 | |
| Bügel | ||||
| 011 | 346572-4 | Bügel | € 2.83 | |
| Beugel R | ||||
| 012 | 346571-6 | Beugel R | € 2.83 | |
| Inbusschroef | ||||
| 013 | 265991-4 | Inbusschroef | € 1.00 | |
| Sternkop 57mm | ||||
| 014 | 168796-0 | Sternkop 57mm | € 4.14 | |
| Handgreepbeugel | ||||
| 015 | 318425-7 | Handgreepbeugel | € 5.95 | |
| Nicht bestellbar | ||||
| 017 | 318860-9 | Nicht bestellbar | ||
| Drukveer 16 | ||||
| 018 | 233309-7 | Drukveer 16 | € 1.74 | |
| Steelbehuizing | ||||
| 019 | 453541-9 | Steelbehuizing | € 20.10 | |
| Behuizinghouder | ||||
| 020 | 453543-5 | Behuizinghouder | € 4.65 | |
| Inbusbout 5x18 | ||||
| 021 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
| Steelklem 33mm | ||||
| 022 | 346590-2 | Steelklem 33mm | € 1.74 | |
| Rubber bus | ||||
| 023 | 424488-4 | Rubber bus | € 10.96 | |
| Tapschroef 3x16 | ||||
| 024 | 266429-2 | Tapschroef 3x16 | € 1.00 | |
| Huisdeksel | ||||
| 025 | 453542-7 | Huisdeksel | € 6.68 | |
| Logo label " Dolmar" | ||||
| 026 | 893388-3 | Logo label " Dolmar" | € 2.83 | |
| Nicht bestellbar | ||||
| 027 | 898810-5 | Nicht bestellbar | ||
| Label "serienr" | ||||
| 028 | 801D20-9 | Label "serienr" | € 2.83 | |
| Steel cpl | ||||
| 029 | 141335-1 | Steel cpl | € 46.98 | |
| Vilten ring 8mm | ||||
| 030 | 443146-3 | Vilten ring 8mm | € 1.00 | |
| Gelenkwelle (a) | ||||
| 031 | 326153-0 | Gelenkwelle (a) | € 20.10 | |
| Handgreepbeugel | ||||
| 032 | 141584-0 | Handgreepbeugel | € 34.87 | |
| Schroef 5x35 | ||||
| 033 | 911256-9 | Schroef 5x35 | € 1.00 | |
| Revet | ||||
| 046 | 413143-3 | Revet | € 1.00 | |
| Beschermkap "mes" | ||||
| 047 | 452259-9 | Beschermkap "mes" | € 12.10 | |
| Tapschroef 4x18 | ||||
| 048 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Draadsnijder | ||||
| 049 | 346074-0 | Draadsnijder | € 1.45 | |
| Beschermrand "draadkop" | ||||
| 050 | 135398-7 | Beschermrand "draadkop" | € 9.08 | |
| Montagebeugel | ||||
| 051 | 346072-4 | Montagebeugel | € 2.83 | |
| Abdeckhaube | ||||
| 052 | 451090-0 | Abdeckhaube | € 3.70 | |
| Inbusbout M6x30 | ||||
| 053 | 266579-3 | Inbusbout M6x30 | € 1.00 | |
| Inbusbout M5x14mm | ||||
| 054 | 266865-2 | Inbusbout M5x14mm | € 1.00 | |
| Nicht bestellbar | ||||
| 055 | 126260-7 | Nicht bestellbar | ||
| O-ring 32 | ||||
| 056 | 213459-4 | O-ring 32 | € 1.02 | |
| Nicht bestellbar | ||||
| 057 | 188865-1 | Nicht bestellbar | ||
| Kogellager 6000 | ||||
| 058 | 211064-1 | Kogellager 6000 | € 5.95 | |
| Kogellager 6000rd | ||||
| 059 | 211062-5 | Kogellager 6000rd | € 4.65 | |
| Borgring S-10 | ||||
| 060 | 961006-2 | Borgring S-10 | € 1.00 | |
| Nicht bestellbar | ||||
| 061 | 962105-3 | Nicht bestellbar | ||
| Inbusbout M6x30 | ||||
| 062 | 922353-6 | Inbusbout M6x30 | € 1.00 | |
| Metaalschroef Ck M8x10mm | ||||
| 063 | 265590-2 | Metaalschroef Ck M8x10mm | € 1.00 | |
| Kogellager 629zz | ||||
| 064 | 210081-8 | Kogellager 629zz | € 2.83 | |
| Nicht bestellbar | ||||
| 068 | 210116-5 | Nicht bestellbar | ||
| Borgring R-32 | ||||
| 069 | 962151-6 | Borgring R-32 | € 1.00 | |
| Nicht bestellbar | ||||
| 070 | 331860-2 | Nicht bestellbar | ||
| Sicherungsring | ||||
| 071 | 346355-2 | Sicherungsring | € 9.66 | |
| Nicht bestellbar | ||||
| 072 | 6413501500 | Nicht bestellbar | ||
| Moer M10 | ||||
| 073 | 264025-0 | Moer M10 | € 2.11 | |

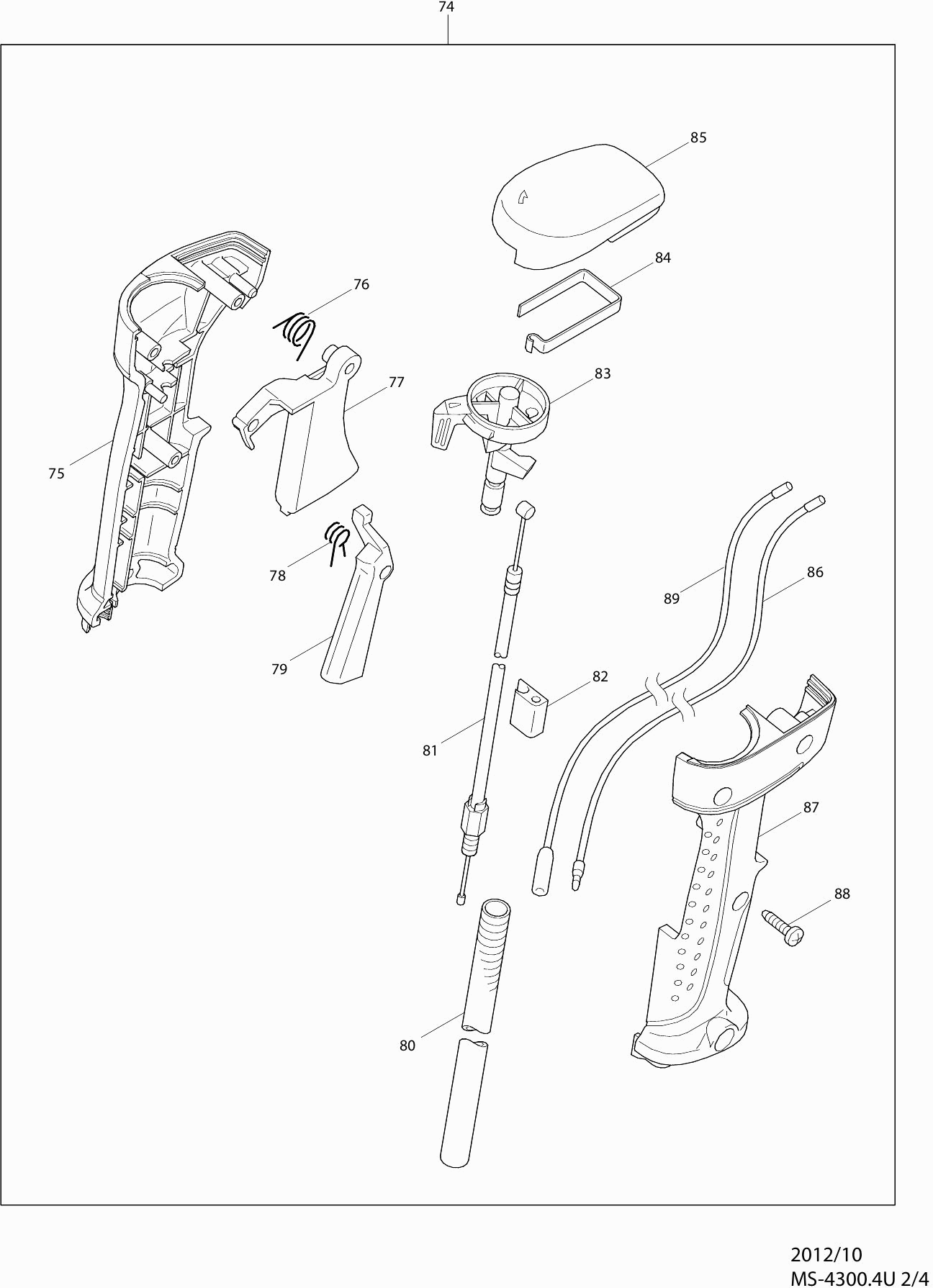

| Controlehandel | ||||
| 074 | 126114-8 | Controlehandel | € 43.66 | |
| Handgriff-set | ||||
| 075A | 188657-8 | Handgriff-set | € 8.57 | |
| Nicht bestellbar | ||||
| 075B | 183A09-4 | Nicht bestellbar | ||
| Torsieveer 11 | ||||
| 076 | 233540-5 | Torsieveer 11 | € 1.23 | |
| Gashendel | ||||
| 077 | 451084-5 | Gashendel | € 1.45 | |
| Torsieveer 7 | ||||
| 078 | 233541-3 | Torsieveer 7 | € 1.23 | |
| Ontsluithendel | ||||
| 079 | 451083-7 | Ontsluithendel | € 1.23 | |
| Nicht bestellbar | ||||
| 080 | 453524-9 | Nicht bestellbar | ||
| Controle kabel | ||||
| 081 | 168711-4 | Controle kabel | € 5.30 | |
| Kabelhalter | ||||
| 082 | 451081-1 | Kabelhalter | € 1.23 | |
| Schakelaarhandel | ||||
| 083 | 451500-7 | Schakelaarhandel | € 1.23 | |
| Blattfeder | ||||
| 084 | 232251-9 | Blattfeder | € 1.23 | |
| Nicht bestellbar | ||||
| 085A | 451253-8 | Nicht bestellbar | ||
| Deksel tbv controlehandel | ||||
| 085B | 455723-9 | Deksel tbv controlehandel | € 1.00 | |
| Draht | ||||
| 086 | 638972-5 | Draht | € 2.11 | |
| Handgriff-set | ||||
| 087A | 188657-8 | Handgriff-set | € 8.57 | |
| Nicht bestellbar | ||||
| 087B | 183A09-4 | Nicht bestellbar | ||
| Tapschroef 4x18 | ||||
| 088 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Draht | ||||
| 089 | 638973-3 | Draht | € 1.74 | |
| Nicht bestellbar | ||||
| 101 | 922233-6 | Nicht bestellbar | ||
| Bougiedop | ||||
| 102 | 424302-4 | Bougiedop | € 2.83 | |
| Cilinderkap | ||||
| 103 | 453544-3 | Cilinderkap | € 16.31 | |
| Nicht bestellbar | ||||
| 104 | 922233-6 | Nicht bestellbar | ||
| Cilinderkap | ||||
| 105 | 453536-2 | Cilinderkap | € 3.70 | |
| Tapschroef 4x18 | ||||
| 106 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Nicht bestellbar | ||||
| 107 | 922332-4 | Nicht bestellbar | ||
| Muffler | ||||
| 108 | 168715-6 | Muffler | € 12.34 | |
| Uitlaatpakking | ||||
| 109 | 346574-0 | Uitlaatpakking | € 2.11 | |
| Afstandbus | ||||
| 110 | 331987-8 | Afstandbus | € 1.23 | |
| Inbusbout 5x18 | ||||
| 111 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
| Kleppendeksel "outer" | ||||
| 112 | 318850-2 | Kleppendeksel "outer" | € 5.95 | |
| Slang 5x160mm | ||||
| 113 | 422091-5 | Slang 5x160mm | € 1.74 | |
| Buitenmantel | ||||
| 114 | 454424-6 | Buitenmantel | € 1.45 | |
| Kleppendeksel "inner" | ||||
| 115 | 453529-9 | Kleppendeksel "inner" | € 1.74 | |
| Kleppendekselpakking | ||||
| 116 | 162335-8 | Kleppendekselpakking | € 2.11 | |
| Nicht bestellbar | ||||
| 117 | 324891-8 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 118 | 168401-9 | Nicht bestellbar | ||
| Slang 3x85mm | ||||
| 119 | 422090-7 | Slang 3x85mm | € 1.00 | |
| Afstandbus | ||||
| 120 | 452049-0 | Afstandbus | € 1.00 | |
| Nicht bestellbar | ||||
| 121 | 135557-3 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 122 | 424200-2 | Nicht bestellbar | ||
| Controle klep | ||||
| 123 | 424201-0 | Controle klep | € 1.74 | |
| Inbusbout M6x25 | ||||
| 124 | 922342-1 | Inbusbout M6x25 | € 1.00 | |
| Luchtpijp | ||||
| 125 | 422099-9 | Luchtpijp | € 3.70 | |
| Slangklem | ||||
| 126 | 282020-8 | Slangklem | € 1.00 | |
| Olieleiding | ||||
| 127 | 424301-6 | Olieleiding | € 3.27 | |
| Oliegewicht | ||||
| 128 | 325666-8 | Oliegewicht | € 1.74 | |
| Carterpakking | ||||
| 129 | 162337-4 | Carterpakking | € 2.83 | |
| Inbusbout M5x18mm | ||||
| 130 | 266760-6 | Inbusbout M5x18mm | € 1.02 | |
| Oliedop | ||||
| 131 | 452047-4 | Oliedop | € 1.45 | |
| Dichtung | ||||
| 132 | 424343-0 | Dichtung | € 1.00 | |
| Oliepijp | ||||
| 133 | 453538-8 | Oliepijp | € 14.45 | |
| Dichtung | ||||
| 134 | 162338-2 | Dichtung | € 1.23 | |
| Carter | ||||
| 135 | 318854-4 | Carter | € 13.94 | |
| Inbusbout 5x18 | ||||
| 136 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
| Pakkingring | ||||
| 137 | 346305-7 | Pakkingring | € 1.00 | |
| Carterbout M6x8mm | ||||
| 138 | 266611-3 | Carterbout M6x8mm | € 1.00 | |
| Inlaat membraam | ||||
| 139 | 346398-4 | Inlaat membraam | € 1.00 | |
| Borgrplaat | ||||
| 140 | 318851-0 | Borgrplaat | € 2.83 | |
| Inbusbout 5x18 | ||||
| 141 | 922226-3 | Inbusbout 5x18 | € 1.00 | |
| Verbindingsbus | ||||
| 142 | 325665-0 | Verbindingsbus | € 1.00 | |
| Benzineslang | ||||
| 143 | 168724-5 | Benzineslang | € 22.02 | |
| Slang 6x80mm | ||||
| 144 | 454426-2 | Slang 6x80mm | € 1.00 | |
| Brandstoffilter | ||||
| 145 | 163518-3 | Brandstoffilter | € 2.83 | |
| Slangklem | ||||
| 146 | 282020-8 | Slangklem | € 1.00 | |
| Startinrichting assy | ||||
| 150 | 126119-8 | Startinrichting assy | € 43.66 | |
| Nicht bestellbar | ||||
| 151 | 266634-1 | Nicht bestellbar | ||
| Koordhaspel | ||||
| 152 | 452288-2 | Koordhaspel | € 14.45 | |
| Starterveer | ||||
| 153 | 232262-4 | Starterveer | € 9.66 | |
| Nicht bestellbar | ||||
| 154 | 424361-8 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 155 | 424360-0 | Nicht bestellbar | ||
| Startkoord | ||||
| 156 | 444027-4 | Startkoord | € 5.95 | |
| Nicht bestellbar | ||||
| 157 | 453534-6 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 158 | 922233-6 | Nicht bestellbar | ||
| Kleppen arm | ||||
| 160 | 126116-4 | Kleppen arm | € 3.70 | |
| Splitpen | ||||
| 161 | 331990-9 | Splitpen | € 1.00 | |
| Sicherungsring | ||||
| 162 | 331991-7 | Sicherungsring | € 1.23 | |
| Drukveer 11 | ||||
| 163 | 234238-7 | Drukveer 11 | € 1.23 | |
| Pen 5mm | ||||
| 164 | 256200-2 | Pen 5mm | € 1.00 | |
| Kleppenpen | ||||
| 165 | 256866-8 | Kleppenpen | € 1.00 | |
| Nicht bestellbar | ||||
| 166 | 268238-5 | Nicht bestellbar | ||
| Nokken tiller | ||||
| 167 | 313236-5 | Nokken tiller | € 1.45 | |
| Pin 5 | ||||
| 168 | 256186-0 | Pin 5 | € 1.02 | |
| Nicht bestellbar | ||||
| 169 | 126115-6 | Nicht bestellbar | ||
| Kunststo ring 10mm | ||||
| 170 | 261127-3 | Kunststo ring 10mm | € 1.00 | |
| Nicht bestellbar | ||||
| 171 | 326158-0 | Nicht bestellbar | ||
| Inlaatklep | ||||
| 172 | 326157-2 | Inlaatklep | € 5.95 | |
| Zuigerveerset | ||||
| 173 | 196667-1 | Zuigerveerset | € 22.02 | |
| Sicherungsring | ||||
| 174 | 233983-1 | Sicherungsring | € 1.00 | |
| Kolben | ||||
| 175 | 318853-6 | Kolben | € 8.57 | |
| Kolbenbolzen | ||||
| 176 | 268285-6 | Kolbenbolzen | € 2.47 | |
| Keerring 12mm | ||||
| 177 | 213685-5 | Keerring 12mm | € 7.55 | |
| Kurbelwelle | ||||
| 178 | 126121-1 | Kurbelwelle | € 75.87 | |
| Inlegspie 3 | ||||
| 179 | 254040-2 | Inlegspie 3 | € 2.83 | |
| Nicht bestellbar | ||||
| 180 | 267425-3 | Nicht bestellbar | ||
| Keerring 12mm | ||||
| 181 | 213537-0 | Keerring 12mm | € 2.83 | |
| Schroef 5x16 | ||||
| 182 | 266086-6 | Schroef 5x16 | € 1.00 | |
| Krukashuisdeksel | ||||
| 183 | 318856-0 | Krukashuisdeksel | € 2.47 | |
| Dichtung | ||||
| 184 | 162334-0 | Dichtung | € 2.11 | |
| Draht | ||||
| 185 | 638974-1 | Draht | € 1.23 | |
| Draht | ||||
| 186 | 638975-9 | Draht | € 1.45 | |
| Nicht bestellbar | ||||
| 187 | 444021-6 | Nicht bestellbar | ||
| Ontsteking | ||||
| 188 | 168714-8 | Ontsteking | € 40.46 | |
| Inbusbout M4x20mm | ||||
| 189 | 266602-4 | Inbusbout M4x20mm | € 1.00 | |
| Magneto Rotor Comp. | ||||
| 190 | 126122-9 | Magneto Rotor Comp. | € 22.02 | |
| Befestigungsmutter | ||||
| 191 | 264039-9 | Befestigungsmutter | € 1.00 | |
| Tankdop cpl | ||||
| 192 | 125728-0 | Tankdop cpl | € 13.94 | |
| Waarschuwingslabel "fuel" | ||||
| 194 | 810455-9 | Waarschuwingslabel "fuel" | € 2.83 | |
| Dempingsrubber | ||||
| 195 | 424081-4 | Dempingsrubber | € 1.00 | |
| Nicht bestellbar | ||||
| 196 | 897220-3 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 197 | 898842-2 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 198 | 922233-6 | Nicht bestellbar | ||
| Revet "rubber" 8mm | ||||
| 199 | 261152-4 | Revet "rubber" 8mm | € 1.00 | |
| Afstandbus | ||||
| 200 | 331988-6 | Afstandbus | € 1.02 | |
| Nicht bestellbar | ||||
| 201 | 168718-0 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 202 | 922332-4 | Nicht bestellbar | ||
| Motorbasis | ||||
| 203 | 318852-8 | Motorbasis | € 13.94 | |
| Inbusschroef | ||||
| 204 | 266597-1 | Inbusschroef | € 2.47 | |
| Nicht bestellbar | ||||
| 205 | 267832-0 | Nicht bestellbar | ||
| Koppelingschoen | ||||
| 206 | 313238-1 | Koppelingschoen | € 5.30 | |
| Trekveer 5mm | ||||
| 207 | 231880-5 | Trekveer 5mm | € 1.74 | |
| Nicht bestellbar | ||||
| 208 | 267428-7 | Nicht bestellbar | ||
| Koppelingbasis | ||||
| 209 | 313239-9 | Koppelingbasis | € 7.55 | |
| Meeneemplaat | ||||
| 210 | 346576-6 | Meeneemplaat | € 1.02 | |
| Zeskant knopse kopschroef M5x8 | ||||
| 211 | 266461-6 | Zeskant knopse kopschroef M5x8 | € 1.00 | |
| Uitlaatplaat | ||||
| 212 | 453530-4 | Uitlaatplaat | € 3.27 | |
| Inbusbout M5x18mm | ||||
| 213 | 266760-6 | Inbusbout M5x18mm | € 1.02 | |
| Slangklem | ||||
| 214 | 345918-1 | Slangklem | € 1.00 | |
| Indicatielabel | ||||
| 215 | 801S44-5 | Indicatielabel | € 2.83 | |
| Nicht bestellbar | ||||
| 215 | 126118-0 | Nicht bestellbar | ||
| Inbusbout 5x20 | ||||
| 216 | 266067-0 | Inbusbout 5x20 | € 1.00 | |
| Indicatielabel | ||||
| 217 | 898844-8 | Indicatielabel | € 4.14 | |
| Filter Element | ||||
| 218 | 442181-8 | Filter Element | € 13.94 | |
| Nicht bestellbar | ||||
| 219 | 266601-6 | Nicht bestellbar | ||
| Luftfilter | ||||
| 220 | 443173-0 | Luftfilter | € 1.00 | |
| Luchtfilterplaat | ||||
| 221 | 126117-2 | Luchtfilterplaat | € 26.49 | |
| Scheidingsplaat | ||||
| 222 | 162346-3 | Scheidingsplaat | € 7.55 | |
| Verdeler | ||||
| 223 | 352020-3 | Verdeler | € 3.70 | |
| Tapschroef Pt3x10 | ||||
| 224 | 266007-8 | Tapschroef Pt3x10 | € 1.00 | |
| Verdeler | ||||
| 225 | 453865-3 | Verdeler | € 2.47 | |
| Overdrukventiel | ||||
| 226 | 424316-3 | Overdrukventiel | € 2.83 | |
| Slang 6x100mm | ||||
| 227 | 454425-4 | Slang 6x100mm | € 1.00 | |
| Nicht bestellbar | ||||
| 228 | 422074-5 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 229 | 168398-2 | Nicht bestellbar | ||
| Pakking "carb inl" | ||||
| 230 | 442196-5 | Pakking "carb inl" | € 1.00 | |
| Carburateur | ||||
| 231 | 126339-4 | Carburateur | € 81.19 | |
| Klammer | ||||
| 232 | 345963-6 | Klammer | € 1.00 | |
| Tapschroef 5x16mm | ||||
| 233 | 266388-0 | Tapschroef 5x16mm | € 1.00 | |
| Pakking "carb uitl" | ||||
| 234 | 442197-3 | Pakking "carb uitl" | € 1.00 | |
| Nicht bestellbar | ||||
| 235 | 922233-6 | Nicht bestellbar | ||
| Bushing | ||||
| 236 | 424489-2 | Bushing | € 1.00 | |
| Slang 3x35mm | ||||
| 237 | 422080-0 | Slang 3x35mm | € 1.02 | |
| Spruitstuk | ||||
| 238 | 142128-9 | Spruitstuk | € 10.96 | |
| O-ring 18 | ||||
| 239 | 213642-3 | O-ring 18 | € 1.02 | |
| Warnschild | ||||
| 240 | 819430-2 | Warnschild | € 2.83 | |
| Model label | ||||
| 241 | 898806-6 | Model label | € 4.14 | |
| Klammer | ||||
| 242 | 451825-9 | Klammer | € 1.00 | |
| Nicht bestellbar | ||||
| 284 | 267485-5 | Nicht bestellbar | ||
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
