Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita N1923B'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

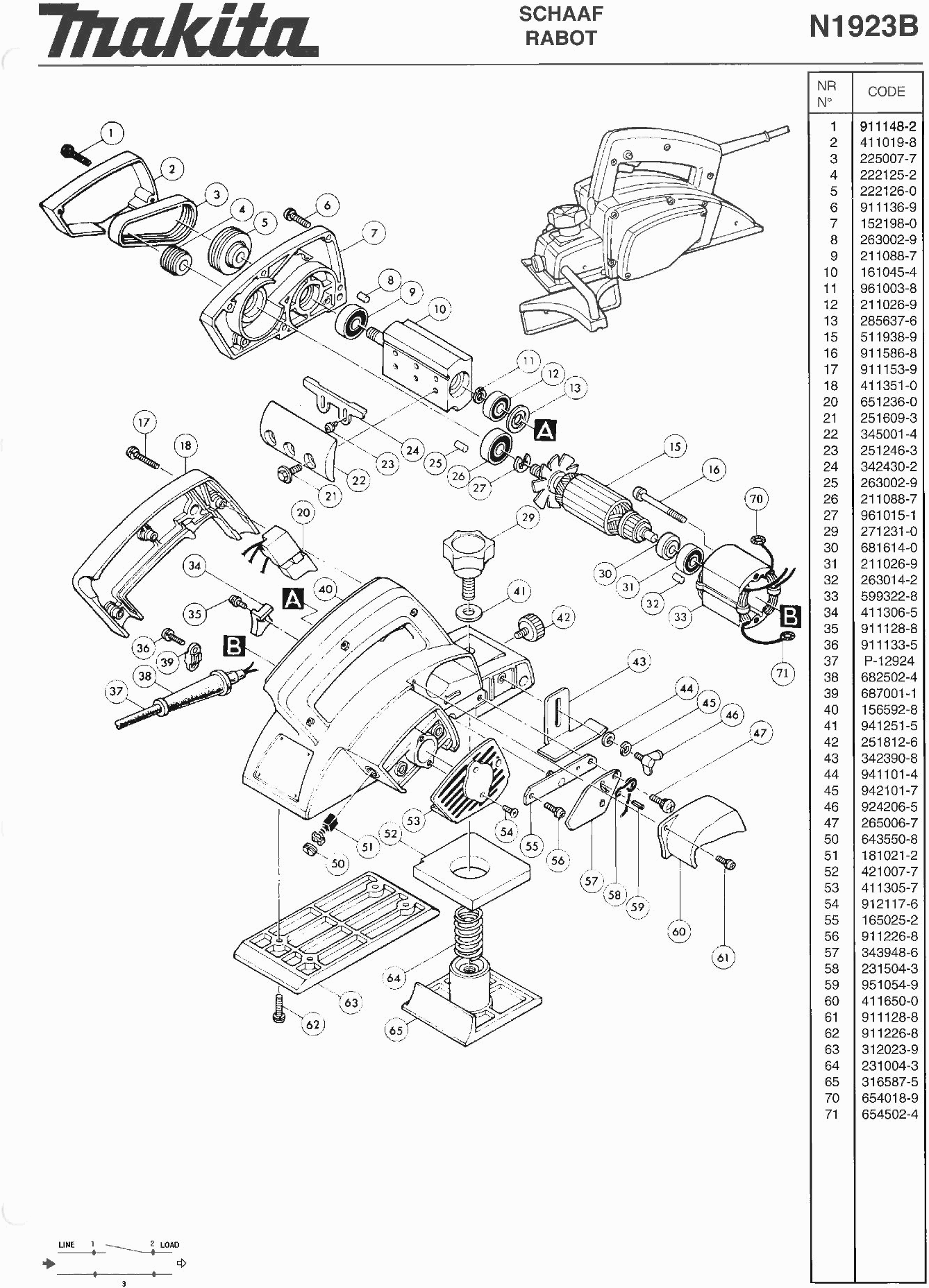

Zeichnungen der Makita N1923B
Teileliste der Makita N1923B
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 4x25 | ||||
| 001 | 911148-2 | 0.83 | 0.99 | |
| Schutz | ||||
| 002 | 411019-8 | 3.55 | 4.22 | |
| V-Riemen 4-241 | ||||
| 003 | 225071-8 | 7.44 | 8.85 | |
| V-Riemenscheibe 4-20l | ||||
| 004 | 222125-2 | 5.22 | 6.21 | |
| V-Riemenscheibe 4-37 | ||||
| 005 | 222126-0 | 6.58 | 7.83 | |
| Schraube 4x20 | ||||
| 006 | 911138-5 | 0.83 | 0.99 | |
| Lagerschild 1923B * | ||||
| 007 | 152198-0 | 24.88 | 29.61 | |
| Gummistift 4 | ||||
| 008 | 263002-9 | 0.83 | 0.99 | |
| Kugellager 6000rd | ||||
| 009 | 211062-5 | 4.58 | 5.45 | |
| Meißelrolle | ||||
| 010 | 161045-4 | 68.71 | 81.76 | |
| Sicherungsring S-7 | ||||
| 011 | 961003-8 | 0.83 | 0.99 | |
| Kugellager 627llb | ||||
| 012 | 210025-8 | 2.80 | 3.33 | |
| Lagersicherung 7-21 | ||||
| 013 | 285637-6 | 0.83 | 0.99 | |
| Anker | ||||
| 015 | 511938-9 | 49.85 | 59.32 | |
| Schraube 4X55 | ||||
| 016 | 911586-8 | 1.01 | 1.20 | |
| Schraube 4x28 | ||||
| 017 | 911151-3 | 0.83 | 0.99 | |
| Griffabdeckung | ||||
| 018 | 411304-9 | 5.46 | 6.50 | |
| Schalter | ||||
| 020 | 651239-4 | 7.44 | 8.85 | |
| Flanschbolzen M6x17 | ||||
| 021 | 251609-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 345001-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 251246-3 | |||
| Einstellplatte | ||||
| 024 | 347027-2 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 025 | 263002-9 | 0.83 | 0.99 | |
| Kugellager 6000llb | ||||
| 026 | 211061-7 | 7.44 | 8.85 | |
| Sprengring E-9 | ||||
| 027 | 961015-1 | 0.83 | 0.99 | |
| Knopf 46 | ||||
| 029 | 271231-0 | 3.83 | 4.56 | |
| Isolierring | ||||
| 030 | 681614-0 | 0.83 | 0.99 | |
| Kugellager 627llb | ||||
| 031 | 210025-8 | 2.80 | 3.33 | |
| Gummistift 4 | ||||
| 032 | 263014-2 | 0.83 | 0.99 | |
| Feld | ||||
| 033 | 599322-8 | 28.85 | 34.33 | |
| Füllplatte 1923B * | ||||
| 034 | 411306-5 | 2.44 | 2.90 | |
| Schraube 4x16 A | ||||
| 035 | 911526-6 | 0.83 | 0.99 | |
| Schraube 4X18 | ||||
| 036 | 911131-9 | 0.83 | 0.99 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 037 | 665383-1 | 10.81 | 12.86 | |
| Kabeltülle 10-85 | ||||
| 038 | 682504-0 | 1.72 | 2.05 | |
| Klemmenhalterung | ||||
| 039 | 687001-1 | 0.83 | 0.99 | |
| Motorrahmen | ||||
| 040 | 156592-8 | 41.78 | 49.72 | |
| Sicherungsscheibe 10x1,6mm 1901/02 | ||||
| 041 | 941251-5 | 0.83 | 0.99 | |
| Kugellager 608llb | ||||
| 042 | 210043-6 | 1.72 | 2.05 | |
| Tiefenanschlag | ||||
| 043 | 342390-8 | 2.80 | 3.33 | |
| Unterlegscheibe 5mm DSP601 A | ||||
| 044 | 253414-4 | 0.83 | 0.99 | |
| Federring 5MM DLS211 | ||||
| 045 | 253427-5 | 0.83 | 0.99 | |
| Flügelmutter M5x10mm - 164095-8 | ||||
| 046 | 265760-3 | 0.83 | 0.99 | |
| Tassenschraube M5x15 | ||||
| 047 | 251228-5 | 1.43 | 1.70 | |
| Bürstenhalterkappe | ||||
| 050 | 643550-8 | 0.83 | 0.99 | |
| Kohlebürstenset Cb-51 | ||||
| 051 | 181021-2 | 3.22 | 3.83 | |
| Gummiedichtung | ||||
| 052 | 421007-7 | 1.72 | 2.05 | |
| Hintere Abdeckung | ||||
| 053 | 411305-7 | 2.16 | 2.57 | |
| Senkschraube 4x12 | ||||
| 054 | 912117-6 | 0.83 | 0.99 | |
| Meißelrollenhalter | ||||
| 055 | 140D75-2 | 12.58 | 14.97 | |
| Schraube 5X18 | ||||
| 056 | 911230-7 | 0.83 | 0.99 | |
| Tassenschraube M5x15 | ||||
| 056A | 251228-5 | 1.43 | 1.70 | |
| Schutz | ||||
| 057 | 343948-6 | 3.65 | 4.34 | |
| Plattenschutzkappe | ||||
| 057A | 343947-8 | 1.80 | 2.14 | |
| Torsionsfeder 10 | ||||
| 058 | 231504-3 | 0.83 | 0.99 | |
| Spannstift 3-10 | ||||
| 059 | 951054-9 | 0.83 | 0.99 | |
| Spanabfuhr -grün- | ||||
| 060 | 411650-0 | 2.44 | 2.90 | |
| Schraube 4x16 A | ||||
| 061 | 911526-6 | 0.83 | 0.99 | |
| Schraube 5X18 | ||||
| 062 | 911230-7 | 0.83 | 0.99 | |
| Hintere Basis 1900B-1923B | ||||
| 063 | 312023-9 | 34.35 | 40.88 | |
| Druckfeder 18 | ||||
| 064 | 231004-3 | 1.01 | 1.20 | |
| Vordersohle | ||||
| 065 | 316587-5 | 26.11 | 31.07 | |
| Statorfeder Cb 9 | ||||
| 070 | 654018-9 | 1.21 | 1.44 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 071 | 654502-4 | 0.83 | 0.99 | |
