Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita PC1100'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

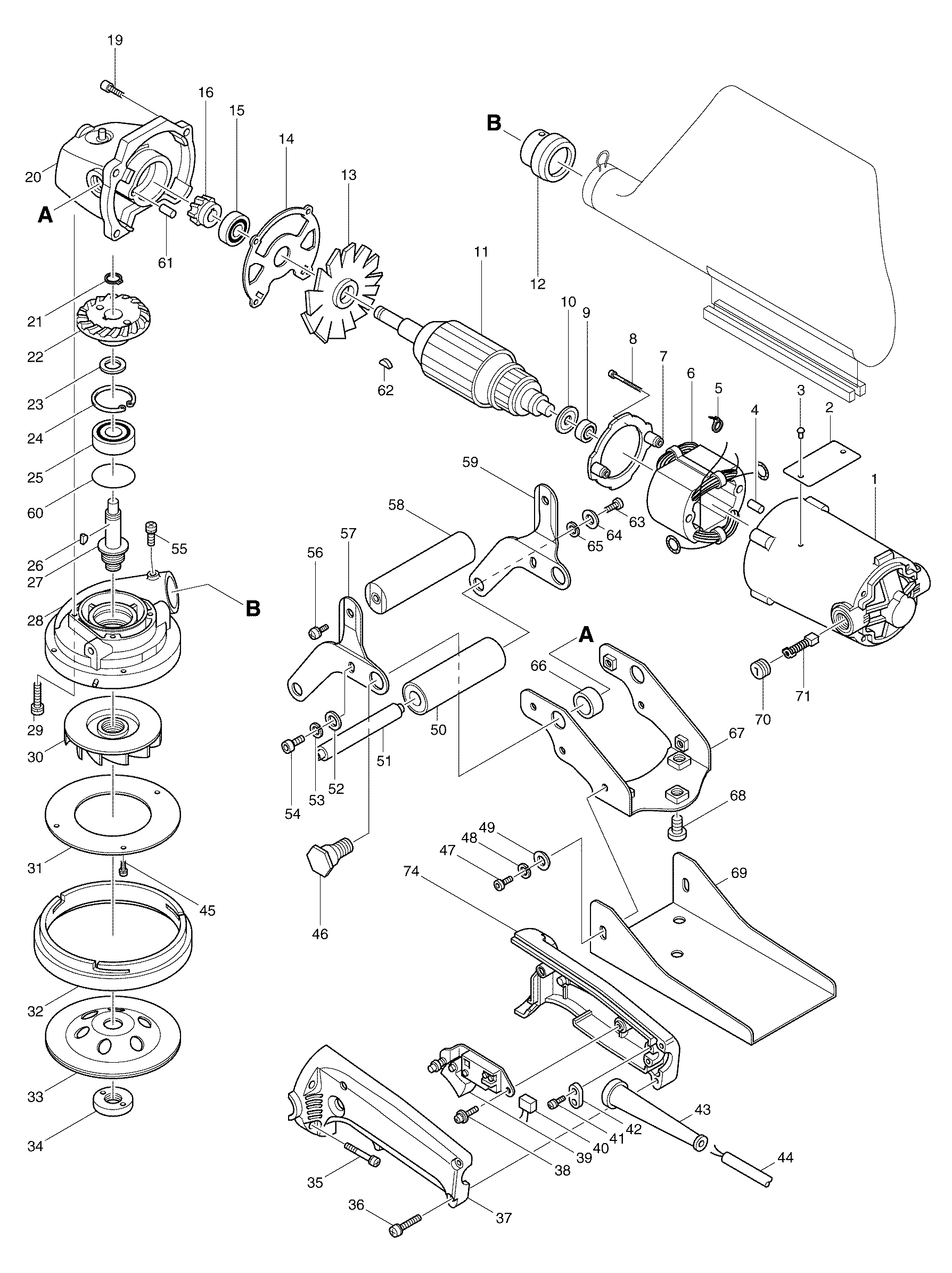

Zeichnungen der Makita PC1100
Teileliste der Makita PC1100
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 001 | 156844-7 | 28.60 | 34.03 | |
| Gummistift 4 | ||||
| 004 | 263002-9 | 1.00 | 1.19 | |
| Feld | ||||
| 006 | 522673-4 | 44.00 | 52.36 | |
| Zwischenplatte | ||||
| 007 | 411876-4 | 4.80 | 5.71 | |
| Schraube 5x65 | ||||
| 008 | 911290-9 | 1.20 | 1.43 | |
| Kugellager 608ddw | ||||
| 009 | 210005-4 | 4.80 | 5.71 | |
| Isolierring | ||||
| 010 | 681613-2 | 1.00 | 1.19 | |
| Anker | ||||
| 011 | 516093-2 | 56.10 | 66.76 | |
| Staubsackverbinder | ||||
| 012 | 341836-1 | 12.10 | 14.40 | |
| Zwischenplatte | ||||
| 014 | 341850-7 | 3.60 | 4.28 | |
| Kugellager 6000ddw | ||||
| 015 | 211088-7 | 10.00 | 11.90 | |
| Kugellager 6000DDW A | ||||
| 015 | 210315-9 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 181737-9 | |||
| Unterlegscheibe 8 * | ||||
| 017 | 253140-5 | 1.00 | 1.19 | |
| Sicherungsring S-8 | ||||
| 018 | 961004-6 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 019 | 911241-2 | 1.00 | 1.19 | |
| Getriebegehäuse 9005B-PC1100 * | ||||
| 020 | 144196-8 | 18.70 | 22.25 | |
| Sicherungsring S-12 | ||||
| 021 | 961052-5 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 023 | 257088-3 | 1.20 | 1.43 | |
| Sicherungsring r-32 | ||||
| 024 | 962151-6 | 1.00 | 1.19 | |
| Kugellager 6201dw1 | ||||
| 025 | 211129-9 | 8.40 | 10.00 | |
| 3 Einlagenkeil | ||||
| 026 | 254002-0 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 027 | 321437-1 | 30.80 | 36.65 | |
| Innendeckel | ||||
| 028 | 157312-3 | 68.20 | 81.16 | |
| Spannstift 3-8 | ||||
| 028A | 951051-5 | 1.00 | 1.19 | |
| Schraube 4x20 | ||||
| 029 | 911138-5 | 1.00 | 1.19 | |
| Impeller 76 | ||||
| 030 | 241637-6 | 10.80 | 12.85 | |
| Lüfterabdeckungsring | ||||
| 031 | 341835-3 | 3.60 | 4.28 | |
| Staubring | ||||
| 032 | 421182-9 | 55.00 | 65.45 | |
| SLUITMOER BETONSCHAAF | ||||
| 034 | 224526-0 | 3.00 | 3.57 | |
| Schraube 5x28 | ||||
| 035 | 911248-8 | 1.00 | 1.19 | |
| Schraube 4x22 | ||||
| 036 | 911143-2 | 1.00 | 1.19 | |
| Griff komp | ||||
| 037 | 181460-6 | 13.20 | 15.71 | |
| Schraube M4x5 | ||||
| 038 | 265132-2 | 1.00 | 1.19 | |
| Met.Schraube Ck M4x6mm | ||||
| 038 | 911104-2 | 0.83 | 0.99 | |
| Schalter Sw-40 | ||||
| 039A | 651033-4 | 16.50 | 19.64 | |
| Schalter | ||||
| 039B | 651128-3 | 22.00 | 26.18 | |
| Schraube 4X18 | ||||
| 041 | 911133-5 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 042 | 687001-1 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 043 | 682505-8 | |||
| Netzkabel 2x1.50 4.0mtr | ||||
| 044 | 695123-3 | 22.00 | 26.18 | |
| Schraube 4X10 | ||||
| 045 | 911111-5 | 1.00 | 1.19 | |
| Sechskantschraube M12 | ||||
| 046 | 265264-5 | 3.60 | 4.28 | |
| Innensechskantschraube M6X12 | ||||
| 047 | 922311-2 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 048 | 253903-9 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 049 | 253011-6 | 1.00 | 1.19 | |
| Vorlaufrolle komplett | ||||
| 050 | 152179-4 | 14.30 | 17.02 | |
| Vorderachse | ||||
| 051 | 321436-3 | 8.40 | 10.00 | |
| Sicherungsscheibe 6x12mm | ||||
| 052 | 941151-9 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 053 | 253903-9 | 1.00 | 1.19 | |
| Innensechskantschraube M6X12 | ||||
| 054 | 922311-2 | 1.00 | 1.19 | |
| Schraube 5x8 | ||||
| 055 | 911202-2 | 1.00 | 1.19 | |
| Schraube 5x12 | ||||
| 056 | 911215-3 | 1.00 | 1.19 | |
| Handgriffhalterung -l- | ||||
| 057 | 341838-7 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 273416-4 | |||
| Handgriffhalterung -r- | ||||
| 059 | 341837-9 | 14.30 | 17.02 | |
| O-Ring 32 | ||||
| 060 | 213459-4 | 1.20 | 1.43 | |
| Gummistift 4 | ||||
| 061 | 263002-9 | 1.00 | 1.19 | |
| 3 Einlagenkeil | ||||
| 062 | 254002-0 | 1.00 | 1.19 | |
| Innensechskantschraube M6X12 | ||||
| 063 | 922311-2 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 064 | 253903-9 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 065 | 253011-6 | 1.00 | 1.19 | |
| Unterlegscheibe 16 | ||||
| 066 | 257579-4 | 3.60 | 4.28 | |
| Stütze für hintere Sohle | ||||
| 067 | 341839-5 | 34.10 | 40.58 | |
| Schraube 8X14 * | ||||
| 068 | 251462-7 | 2.40 | 2.86 | |
| Schraube 8X14 * | ||||
| 068A | 251462-7 | 2.40 | 2.86 | |
| Hintere Grundplatte | ||||
| 069 | 341840-0 | 19.80 | 23.56 | |
| Bürstenhalterkappe | ||||
| 070 | 643600-9 | 1.20 | 1.43 | |
| Kohleburste CB100 | ||||
| 071 | 194974-6 | 3.54 | 4.21 | |
| Kohlebürstenset CB-100 | ||||
| 071 | 181030-1 | 3.54 | 4.21 | |
| Klemmbuchse für Statorv. 1,25mm | ||||
| 072 | 654501-6 | 0.83 | 0.99 | |
| Statorfederchen Cb-7 | ||||
| 073 | 654019-7 | 1.20 | 1.43 | |
