Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita PLM4101'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

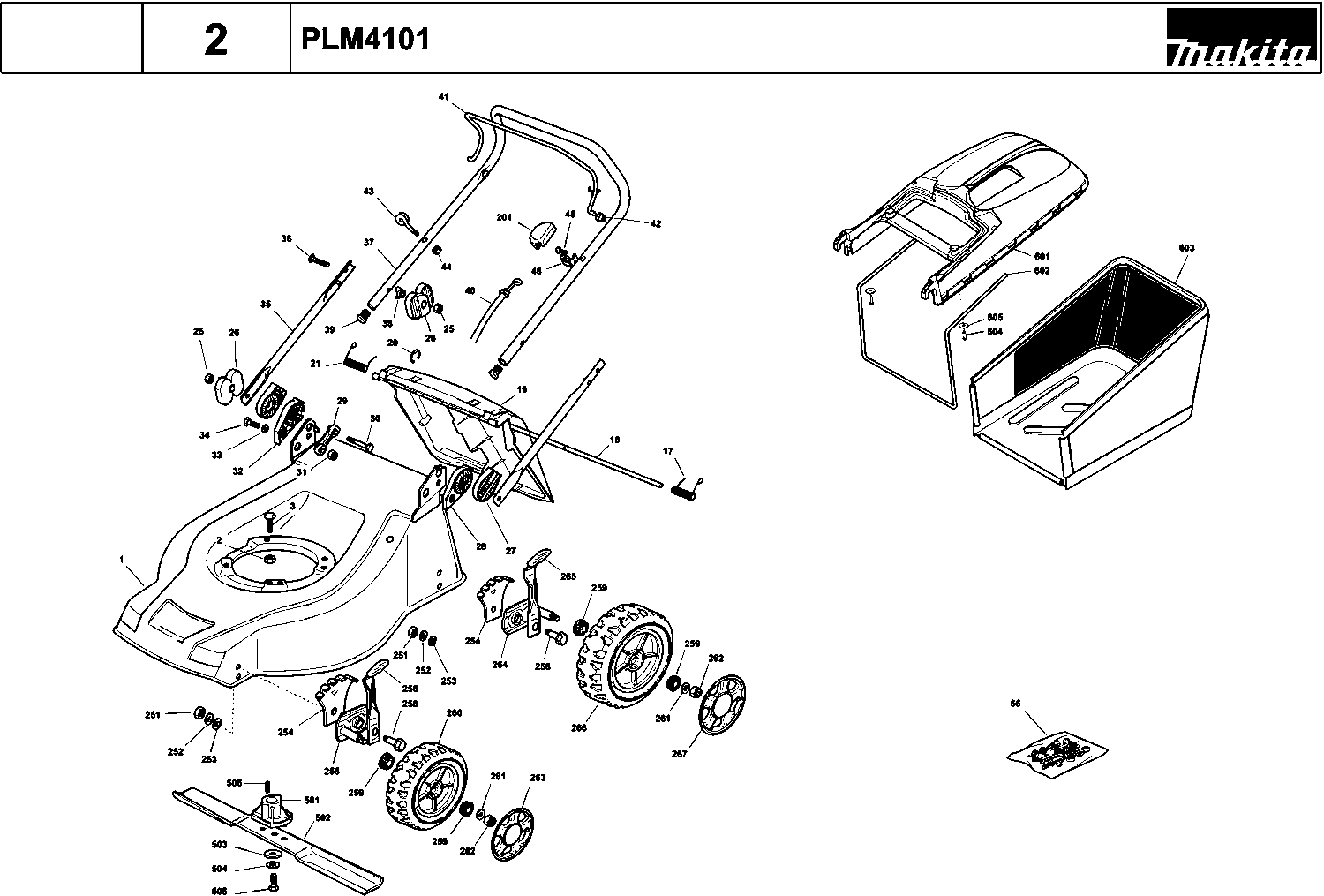

Zeichnungen der Makita PLM4101
Teileliste der Makita PLM4101
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Mähdeck Elm4100 * | ||||
| 001 | 664003526 | 585.76 | 697.05 | |
| Mutter für Mähdeck | ||||
| 002 | 664293201 | 2.84 | 3.38 | |
| Mutter für Mähdeck | ||||
| 002 | 664155000 | 1.75 | 2.08 | |
| Schraube | ||||
| 003 | 664691800 | 2.38 | 2.83 | |
| Bolzen für Einstellbus | ||||
| 003 | 664793701 | 2.38 | 2.83 | |
| Feder für Auswurfschale Li | ||||
| 017 | 664450420 | 5.09 | 6.06 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018 | 664517906 | |||
| Auswurfsdeckel | ||||
| 019 | 664600063 | 30.69 | 36.52 | |
| Sicherungsring für Pin | ||||
| 020 | 664000930 | 5.09 | 6.06 | |
| Feder für Auswurfschale Re | ||||
| 021 | 664450410 | 4.44 | 5.28 | |
| Mutter für Sternknopf M8 | ||||
| 025 | 664293202 | 1.99 | 2.37 | |
| Sternknopf für Schiebestange | ||||
| 026 | 664399803 | 5.30 | 6.31 | |
| Schiebungshalter 06> | ||||
| 027 | 664785081 | 11.84 | 14.09 | |
| Schiebungshalter L 06> | ||||
| 028 | 664785083 | 10.52 | 12.52 | |
| Montageblech | ||||
| 029 | 664551575 | 3.97 | 4.72 | |
| Schraube | ||||
| 030 | 664691810 | 3.44 | 4.09 | |
| Mutter für Mähdeck | ||||
| 031 | 664155000 | 1.75 | 2.08 | |
| Schiebungshalter R 06> | ||||
| 032 | 664785082 | 10.52 | 12.52 | |
| Niete | ||||
| 033 | 664521350 | 1.75 | 2.08 | |
| Bolzen für Einstellbus | ||||
| 034 | 664793701 | 2.38 | 2.83 | |
| Unterer Schiebegriff | ||||
| 035 | 664006531 | 38.75 | 46.11 | |
| Schlossschraube für Schubausleger Elm4100 * | ||||
| 036 | 664819125 | 2.84 | 3.38 | |
| Schiebebaum oben | ||||
| 037 | 664006977 | 92.17 | 109.68 | |
| Sicherungsring für Schubstange | ||||
| 038 | 664680006 | 1.75 | 2.08 | |
| Abdeckkappe für Schiebebaum | ||||
| 039 | 664566112 | 2.38 | 2.83 | |
| Motorbremskabel 06> | ||||
| 040 | 664000625 | 20.15 | 23.98 | |
| Motorbremshebel | ||||
| 041 | 664003291 | 38.75 | 46.11 | |
| Gleitlager für Bremshebel | ||||
| 042 | 664041966 | 1.99 | 2.37 | |
| Federfuhrung | ||||
| 043 | 664430309 | 9.26 | 11.02 | |
| Mutter für Höhenver. | ||||
| 044 | 664154330 | 1.39 | 1.65 | |
| Schraube | ||||
| 045 | 664728518 | 2.38 | 2.83 | |
| Kabelführung | ||||
| 046 | 664806612 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 664008633 | |||
| Bremskabelabdeckung | ||||
| 201 | 664601000 | 2.38 | 2.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 251 | 664293200 | |||
| Ausgleichsscheibe | ||||
| 252 | 664583500 | 2.38 | 2.83 | |
| Niete | ||||
| 253 | 664523070 | 2.38 | 2.83 | |
| Höheneinstellungssegment | ||||
| 254 | 664735547 | 7.21 | 8.58 | |
| Vorderradhalter | ||||
| 255 | 664005082 | 11.84 | 14.09 | |
| Höhenverstellung | ||||
| 256 | 664003285 | 12.19 | 14.51 | |
| Achsbolzen | ||||
| 258 | 664519811 | 5.70 | 6.78 | |
| Gleitlager für Rad | ||||
| 259 | 664034508 | 2.38 | 2.83 | |
| Vorderrad 170mm | ||||
| 260 | 664007351 | 33.36 | 39.70 | |
| Niete | ||||
| 261 | 664523060 | 1.99 | 2.37 | |
| Mutter für Mähdeck | ||||
| 262 | 664155000 | 1.75 | 2.08 | |
| Vorderradabdeckkappe | ||||
| 263 | 664110505 | 5.70 | 6.78 | |
| Hinterradhalter | ||||
| 264 | 664005084 | 15.65 | 18.62 | |
| Höhenverstellung | ||||
| 265 | 664003286 | 15.65 | 18.62 | |
| Hinterrad | ||||
| 266 | 664007360 | 27.90 | 33.20 | |
| Hinterradabdeckkappe | ||||
| 267 | 664110506 | 7.21 | 8.58 | |
| Klingenhalter Eum430 | ||||
| 501 | 664463012 | 23.06 | 27.44 | |
| Maaimes 43cm | ||||
| 502 | 664531043 | 10.00 | 11.90 | |
| Sicherungsring Messerhalter | ||||
| 503 | 664160400 | 5.30 | 6.31 | |
| Nieten Für Meshhalter | ||||
| 504 | 664523080 | 1.75 | 2.08 | |
| Messer Schraube | ||||
| 505 | 664735698 | 4.45 | 5.30 | |
| Keil Eum430 | ||||
| 506 | 664139100 | 1.75 | 2.08 | |
| Obere Abdeckung | ||||
| 601 | 664486101 | 33.36 | 39.70 | |
| Rahmen Grasfangsack | ||||
| 602 | 664608525 | 36.08 | 42.94 | |
| Grasfangsack | ||||
| 603 | 664002211 | 153.42 | 182.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 664728680 | |||
| Niete | ||||
| 605 | 664523050 | 1.99 | 2.37 | |
