Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita PLM5113N2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

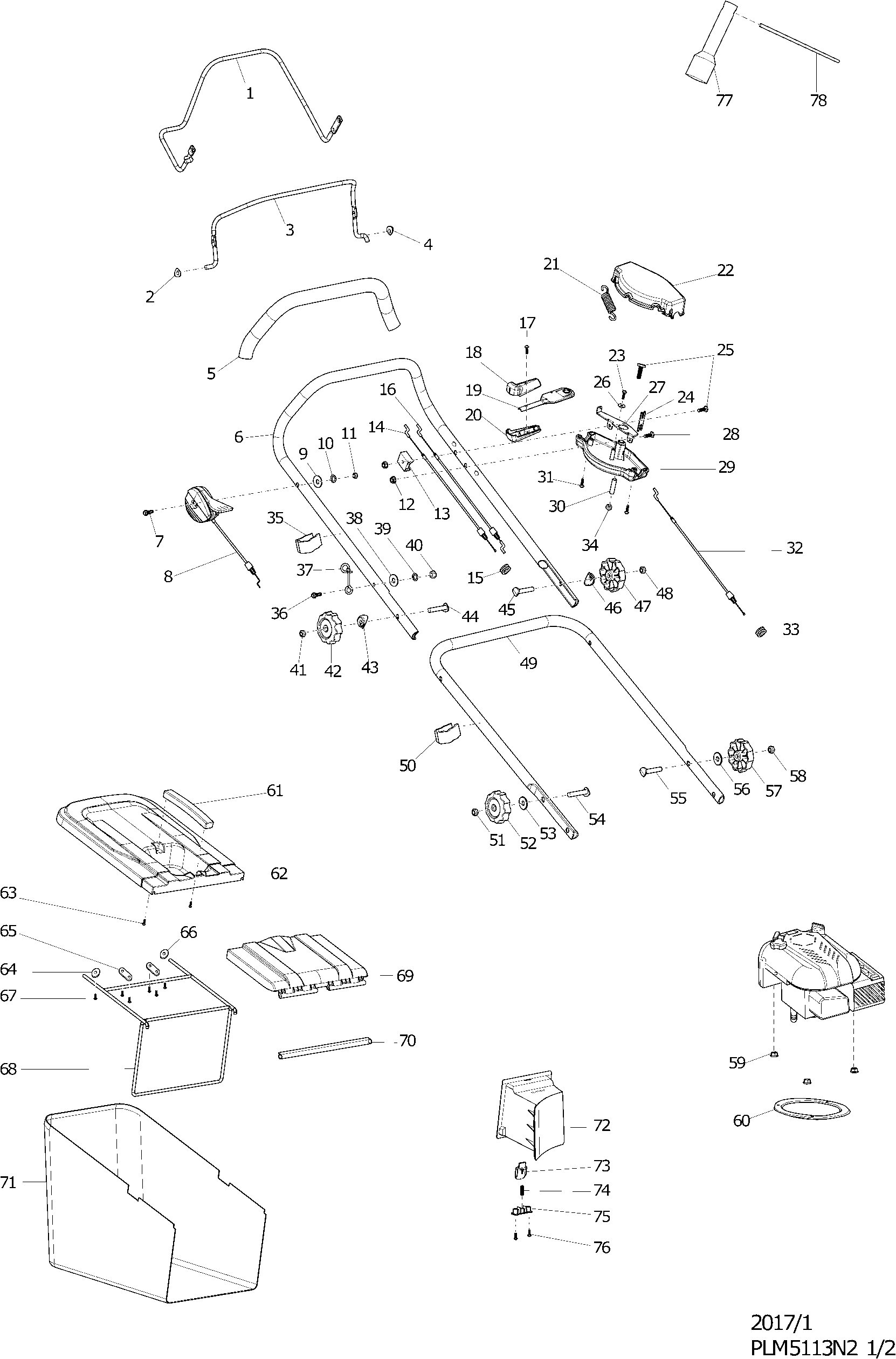

Zeichnungen der Makita PLM5113N2
Teileliste der Makita PLM5113N2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Antriebshebel Pm-4621N A | ||||
| 001 | DA00000964 | 9.54 | 11.35 | |
| Montage-Unterlegscheibe | ||||
| 002 | 671001524 | 1.43 | 1.70 | |
| Kupplungshebel | ||||
| 003 | DA00000961 | 8.52 | 10.14 | |
| Montage-Unterlegscheibe | ||||
| 004 | 671001524 | 1.43 | 1.70 | |
| Handgriffhülse | ||||
| 005 | 671001029 | 7.44 | 8.85 | |
| Schiebebaum Plm5113N2 | ||||
| 006 | DA00000963 | 26.11 | 31.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 671006082 | |||
| Gashahn komplett | ||||
| 008 | DA00001160 | 6.58 | 7.83 | |
| Flache Unterlegscheibe | ||||
| 009 | DA00000574 | 0.83 | 0.99 | |
| Sicherungsring A | ||||
| 010 | DA00000576 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | DA00000575 | |||
| Flanschmutter | ||||
| 012 | DA00000543 | 0.83 | 0.99 | |
| Kabelmontageplatte Plm4120N A | ||||
| 013 | DA00000573 | 0.83 | 0.99 | |
| Steuerkabelsatz PLM5113N2 | ||||
| 014 | DA00000977 | 7.44 | 8.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 671800104 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 016 | DA00001173 | |||
| Parker 4,2x15mm | ||||
| 017 | DA00000873 | 0.83 | 0.99 | |
| Griffabdeckung Re | ||||
| 018 | DA00000869 | 1.01 | 1.20 | |
| Gasbetätigung | ||||
| 019 | DA00000972 | 3.55 | 4.22 | |
| Hebel Re | ||||
| 020 | DA00000870 | 1.01 | 1.20 | |
| Feder für Antriebsrad * | ||||
| 021 | 671011123 | 1.01 | 1.20 | |
| Gashebelhalter Plm5113N2 | ||||
| 022 | 671470002 | 3.20 | 3.81 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | DA00000603 | |||
| Befestigungsplatte Plm5113N2 | ||||
| 024 | 671001511 | 0.83 | 0.99 | |
| Bolzen Plm5113N2 | ||||
| 025 | 671006063 | 0.83 | 0.99 | |
| Niete 12/4.5x1.0 | ||||
| 026 | 671002075 | 0.83 | 0.99 | |
| Gashebelhalter PL. Plm5113N2 | ||||
| 027 | 671001514 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028 | DA00000577 | |||
| Gashebelhalter Plm5113N2 | ||||
| 029 | 671470001 | 2.45 | 2.92 | |
| Buchse Plm5113N2 | ||||
| 030 | 671001513 | 1.43 | 1.70 | |
| Met.Schraube St4 2X25Mm | ||||
| 031 | 671010630 | 0.83 | 0.99 | |
| Gaszug Komplett Plm5113N2 | ||||
| 032 | 671001191 | 7.44 | 8.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 671800104 | |||
| Flanschmutter | ||||
| 034 | DA00000543 | 0.83 | 0.99 | |
| Gaskabelhalter Plm4630 A | ||||
| 035 | 671611001 | 1.01 | 1.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | DA00000577 | |||
| Kabel Führer Plm4120N * | ||||
| 037 | DA00000579 | 1.74 | 2.07 | |
| Flache Unterlegscheibe | ||||
| 038 | DA00000574 | 0.83 | 0.99 | |
| Sicherungsring A | ||||
| 039 | DA00000576 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | DA00000575 | |||
| Mutter | ||||
| 041 | DA00000563 | 0.83 | 0.99 | |
| Knopf | ||||
| 042 | DA00000564 | 1.01 | 1.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 671001085 | |||
| Flachrundschraube | ||||
| 044 | DA00000569 | 1.72 | 2.05 | |
| Flachrundschraube | ||||
| 045 | DA00000569 | 1.72 | 2.05 | |
| Gewindestift gebogen A DLM460 | ||||
| 046 | DA00000924 | 0.83 | 0.99 | |
| Knopf | ||||
| 047 | DA00000564 | 1.01 | 1.20 | |
| Mutter | ||||
| 048 | DA00000563 | 0.83 | 0.99 | |
| Schiebestange "unten" | ||||
| 049 | 671001606 | 21.70 | 25.82 | |
| Gaskabelhalter Plm4630 A | ||||
| 050 | 671611001 | 1.01 | 1.20 | |
| Mutter | ||||
| 051 | DA00000563 | 0.83 | 0.99 | |
| Knopf | ||||
| 052 | DA00000564 | 1.01 | 1.20 | |
| Niete 8 | ||||
| 053 | 671007007 | 0.83 | 0.99 | |
| Schlossschraube M8X35mm PM-462C P | ||||
| 054 | DA00000839 | 1.21 | 1.44 | |
| Schlossschraube M8X35mm PM-462C P | ||||
| 055 | DA00000839 | 1.21 | 1.44 | |
| Niete 8 | ||||
| 056 | 671007007 | 0.83 | 0.99 | |
| Knopf | ||||
| 057 | DA00000564 | 1.01 | 1.20 | |
| Mutter | ||||
| 058 | DA00000563 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 059 | DA00000537 | |||
| Dichtung Plm5113N2 | ||||
| 060 | 671144701 | 4.08 | 4.86 | |
| Grasfangkorb Griff | ||||
| 061 | 671454001 | 3.83 | 4.56 | |
| Deckel Plm5113N2 | ||||
| 062 | 671521001 | 16.07 | 19.12 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | DA00000326 | |||
| Niete 4mm | ||||
| 064 | DA00000025 | 0.83 | 0.99 | |
| Wellenplatte Dlm380 A | ||||
| 065 | DA00000335 | 0.83 | 0.99 | |
| Niete 4mm | ||||
| 066 | DA00000025 | 0.83 | 0.99 | |
| Parker ST5x12 | ||||
| 067 | DA00000888 | 0.83 | 0.99 | |
| Grasfangkorb Bügel | ||||
| 068 | 671001443 | 18.76 | 22.32 | |
| Grasfangdeckel | ||||
| 069 | 671468001 | 15.06 | 17.92 | |
| Montage-Unterlegscheibe | ||||
| 070 | 671001353 | 1.72 | 2.05 | |
| Grasfangkorb Plm5113N2 | ||||
| 071 | 671144401 | 31.62 | 37.63 | |
| Hinteres Block Plm5113N2 | ||||
| 072 | 671509001 | 11.16 | 13.28 | |
| Befestigungsknopf | ||||
| 073 | 671316004 | 1.01 | 1.20 | |
| Feder | ||||
| 074 | 671011005 | 1.72 | 2.05 | |
| Druckplatte | ||||
| 075 | 671317001 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 076 | DA00000603 | |||
| Flanschbolzen | ||||
| 079 | DA00000562 | 0.83 | 0.99 | |
| Stütze Für Hebel Re Plm5113N2 | ||||
| 080 | 671001325 | 7.44 | 8.85 | |
| Flanschmutter | ||||
| 081 | DA00000543 | 0.83 | 0.99 | |
| Klemme für Schutzabdeckung | ||||
| 082 | 671009017 | 0.83 | 0.99 | |
| Verstärkungsbügel | ||||
| 083 | 671001518 | 4.58 | 5.45 | |
| Feder | ||||
| 084 | 671011101 | 1.21 | 1.44 | |
| Klemme für Schutzabdeckung | ||||
| 085 | 671009017 | 0.83 | 0.99 | |
| Flanschmutter | ||||
| 086 | DA00000543 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 087 | DA00000537 | |||
| Stütze Für Hebel Li Plm5113N2 | ||||
| 088 | 671001324 | 6.58 | 7.83 | |
| Flanschbolzen | ||||
| 089 | DA00000562 | 0.83 | 0.99 | |
| Schraube M6x12 | ||||
| 090 | 671002019 | 0.83 | 0.99 | |
| Höheneinstellplatte | ||||
| 091 | DA00000788 | 3.22 | 3.83 | |
| Flanschmutter | ||||
| 092 | DA00000543 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093 | DA00000537 | |||
| Mähdeck Plm5113N2 | ||||
| 094 | 671132602 | 166.13 | 197.69 | |
| Verlängerungsfeder Plm5113N2 | ||||
| 095 | 671011142 | 1.21 | 1.44 | |
| Verbindungsstange | ||||
| 096 | DA00001159 | 11.19 | 13.32 | |
| Mutter | ||||
| 097 | DA00000549 | 0.83 | 0.99 | |
| Mutter | ||||
| 098 | DA00000549 | 0.83 | 0.99 | |
| Seitenabdeckkappe | ||||
| 099 | DA00000969 | 11.16 | 13.28 | |
| Seitenabdeckkappe Plm5113N2 | ||||
| 100 | 671514001 | 8.46 | 10.07 | |
| Zugfeder | ||||
| 101 | 671111300 | 2.08 | 2.48 | |
| Gelenkwelle (a) | ||||
| 102 | 671001019 | 3.22 | 3.83 | |
| Halteblech | ||||
| 103 | 671001571 | 3.22 | 3.83 | |
| Federring 5Mm A | ||||
| 104 | DA00000198 | 0.83 | 0.99 | |
| Schraube M5X10 | ||||
| 105 | 671201501 | 0.83 | 0.99 | |
| Hinterradabdeckkappe | ||||
| 106 | 671001322 | 8.84 | 10.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | DA00000537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | DA00000538 | |||
| Hinterrad | ||||
| 109 | 671002021 | 31.62 | 37.63 | |
| Getriebe | ||||
| 110 | 671200010 | 11.16 | 13.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | DA00000538 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 112 | DA00000603 | |||
| Radabdeckkappe 11" | ||||
| 113 | 671251800 | 8.46 | 10.07 | |
| Schraube | ||||
| 114 | 671002030 | 1.21 | 1.44 | |
| Höhenversteller Plm5113N2 | ||||
| 115 | 671001570 | 5.22 | 6.21 | |
| Handgriffhülse DLM460 A | ||||
| 116 | DA00001058 | 3.06 | 3.64 | |
| Mutter | ||||
| 117 | DA00000549 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 118 | DA00000612 | 0.83 | 0.99 | |
| Hinterradachse Kompl Plm5113N2 | ||||
| 119 | 671001574 | 26.11 | 31.07 | |
| Sicherungsring | ||||
| 120 | DA00000612 | 0.83 | 0.99 | |
| Radabdeckkappe 11" | ||||
| 121 | 671251800 | 8.46 | 10.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 122 | DA00000603 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 123 | DA00000538 | |||
| Getriebe | ||||
| 124 | 671200010 | 11.16 | 13.28 | |
| Hinterrad | ||||
| 125 | 671002021 | 31.62 | 37.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 126 | DA00000538 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 127 | DA00000537 | |||
| Hinterradabdeckkappe | ||||
| 128 | 671001322 | 8.84 | 10.52 | |
| Radabdeckkappe | ||||
| 129 | DA00000536 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | DA00000537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | DA00000538 | |||
| Hinterrad | ||||
| 132 | 671020160 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 133 | DA00000538 | |||
| Mutter | ||||
| 134 | DA00000549 | 0.83 | 0.99 | |
| Lagerbock | ||||
| 135 | 671445001 | 1.43 | 1.70 | |
| Vorderachse Kompl Plm5113N2 | ||||
| 136 | 671001573 | 21.87 | 26.03 | |
| Mutter | ||||
| 137 | DA00000549 | 0.83 | 0.99 | |
| Lagerbock | ||||
| 138 | 671445001 | 1.43 | 1.70 | |
| Lagerbock | ||||
| 139 | 671418001 | 2.08 | 2.48 | |
| Zieher m6x45 | ||||
| 140 | 671002028 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 141 | DA00000538 | |||
| Hinterrad | ||||
| 142 | 671020160 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 143 | DA00000538 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 144 | DA00000537 | |||
| Radabdeckkappe | ||||
| 145 | DA00000536 | 2.80 | 3.33 | |
| Flanschmutter | ||||
| 146 | DA00000543 | 0.83 | 0.99 | |
| GEWINDEBUCHSE | ||||
| 147 | 671002038 | 2.45 | 2.92 | |
| Feder Plm5113N2 | ||||
| 148 | 671011156 | 1.21 | 1.44 | |
| Sechskant-Klemmmutter M5 | ||||
| 149 | 671005011 | 0.83 | 0.99 | |
| Befestigungsplatte Plm5113N2 | ||||
| 150 | 671001717 | 4.58 | 5.45 | |
| Kopfschraubenbolzen Dh28pd | ||||
| 151 | 671006123 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 152 | 671080040 | |||
| Sicherungsring Plm5113N2 | ||||
| 153 | 671009020 | 0.83 | 0.99 | |
| Befestigungsring Plm5113N2 | ||||
| 154 | 671001457 | 0.83 | 0.99 | |
| Feder | ||||
| 155 | 671011122 | 1.72 | 2.05 | |
| Antriebsrad Oberhalb Plm5113N2 | ||||
| 156 | 671010540 | 8.46 | 10.07 | |
| Antriebsradachse Plm5113N2 | ||||
| 157 | 671001082 | 14.23 | 16.93 | |
| Flanschbolzen | ||||
| 158 | DA00000562 | 0.83 | 0.99 | |
| Federscheibe | ||||
| 159 | DA00000832 | 0.83 | 0.99 | |
| Niete 8 | ||||
| 160 | 671007007 | 0.83 | 0.99 | |
| Halteblech | ||||
| 161 | DA00000915 | 3.37 | 4.01 | |
| Sicherungsring A | ||||
| 162 | DA00000576 | 0.83 | 0.99 | |
| Schraube M6x12 | ||||
| 163 | 671002019 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 164 | DA00000604 | |||
| Zahnrad antreiben R | ||||
| 165 | DA00001091 | 7.44 | 8.85 | |
| Kugellager | ||||
| 166 | DA00001029 | 3.22 | 3.83 | |
| Lagergehäuse | ||||
| 167 | 671002024 | 9.96 | 11.85 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 168 | DA00000597 | |||
| Antrieb Plm5113N2 | ||||
| 169 | 671501031 | 80.00 | 95.20 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 170 | DA00000597 | |||
| Lagergehäuse | ||||
| 171 | 671002024 | 9.96 | 11.85 | |
| Kugellager | ||||
| 172 | DA00001029 | 3.22 | 3.83 | |
| Getriebe l | ||||
| 173 | DA00001090 | 4.58 | 5.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 174 | DA00000604 | |||
| Schraube M6x12 | ||||
| 175 | 671002019 | 0.83 | 0.99 | |
| Montage Ring Radachse Plm4120N A | ||||
| 176 | DA00000542 | 0.83 | 0.99 | |
| Flanschmutter | ||||
| 177 | DA00000543 | 0.83 | 0.99 | |
| Montage Ring Radachse Plm4120N A | ||||
| 178 | DA00000542 | 0.83 | 0.99 | |
| Schraube M6x12 | ||||
| 179 | 671002019 | 0.83 | 0.99 | |
| Bolzen | ||||
| 180 | 671003042 | 1.72 | 2.05 | |
| Befestigungsplatte Plm5113N2 | ||||
| 181 | 671001455 | 6.58 | 7.83 | |
| Geschwindigkeitsreduzierendes Rad Plm5113 | ||||
| 182 | 671001056 | 5.88 | 7.00 | |
| Kugellager 6001llu | ||||
| 183 | 211138-8 | 4.58 | 5.45 | |
| Sicherungsring Plm5113N2 | ||||
| 184 | 671009021 | 0.83 | 0.99 | |
| Mutter | ||||
| 185 | DA00000563 | 0.83 | 0.99 | |
| Befestigungsplatte Plm5113N2 | ||||
| 186 | 671001533 | 2.44 | 2.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 187 | DA00000537 | |||
| Sechskant-Klemmmutter M8 | ||||
| 188 | 671005008 | 0.83 | 0.99 | |
| Feder Plm5113N2 | ||||
| 189 | 671011021 | 0.83 | 0.99 | |
| Mutter | ||||
| 190 | DA00000549 | 0.83 | 0.99 | |
| Montageblech | ||||
| 191 | DA00000971 | 10.81 | 12.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 192 | DA00000537 | |||
| Schraube M6x12 | ||||
| 193 | 671002019 | 0.83 | 0.99 | |
| Niete 8 | ||||
| 194 | 671007007 | 0.83 | 0.99 | |
| Federscheibe | ||||
| 195 | DA00000832 | 0.83 | 0.99 | |
| Kabelführung | ||||
| 196 | DA00001157 | 2.45 | 2.92 | |
| Bolzen | ||||
| 197 | DA00000586 | 0.83 | 0.99 | |
| Schraube "Spez" | ||||
| 198 | DA00000617 | 1.21 | 1.44 | |
| Flanschmutter | ||||
| 199 | DA00000543 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 200 | DA00000537 | |||
| Kugellager 6001llu | ||||
| 201 | 211138-8 | 4.58 | 5.45 | |
| Halteblech | ||||
| 202 | DA00000974 | 2.44 | 2.90 | |
| Feder Plm5113N2 | ||||
| 203 | 671011136 | 1.43 | 1.70 | |
| Abdeckplatte Plm5113N2 | ||||
| 204 | 671522001 | 10.81 | 12.86 | |
| Sechskant-Klemmmutter M8 | ||||
| 205 | 671005008 | 0.83 | 0.99 | |
| Parker 4,2x15mm | ||||
| 206 | DA00000873 | 0.83 | 0.99 | |
| Schraube M6X25 Plm5113N2 | ||||
| 207 | 671006066 | 1.43 | 1.70 | |
| Keilriemen | ||||
| 208 | DA00000968 | 8.46 | 10.07 | |
| Antriebsrad Plm5113N2 | ||||
| 209 | 671004013 | 7.44 | 8.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 210 | DA00000598 | |||
| Keil Plm4120N A | ||||
| 211 | DA00000535 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 212 | 671015252 | |||
| Maaimes 51cm | ||||
| 213 | DA00000973 | 15.59 | 18.55 | |
| Niete | ||||
| 214 | 671010730 | 2.08 | 2.48 | |
| Klingenbolzen Pm-462C A | ||||
| 215 | DA00000528 | 2.05 | 2.44 | |
| Kappe Plm5113N2 | ||||
| 216 | 671513001 | 12.58 | 14.97 | |
| Parker St4.2x10 | ||||
| 217 | DA00000911 | 0.83 | 0.99 | |
