Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita PT354D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

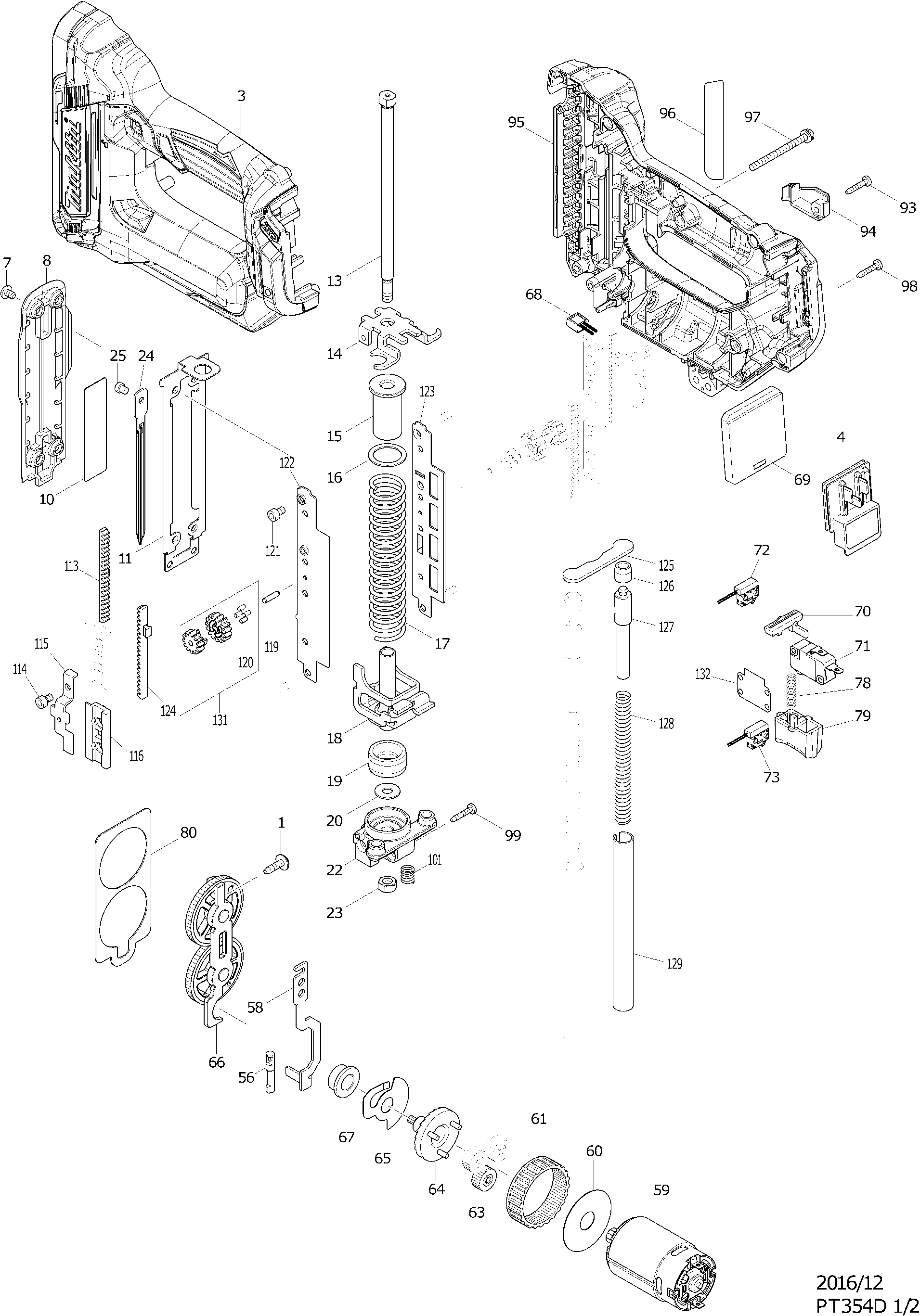

Zeichnungen der Makita PT354D
Teileliste der Makita PT354D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gewindeschraube 4x14 | ||||
| 001 | 266901-4 | 1.00 | 1.19 | |
| Motorgehäuse-Set | ||||
| 003 | 183G24-4 | 34.10 | 40.58 | |
| Gummistift 4 | ||||
| 003C10 | 263002-9 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 003C20 | 252126-6 | 1.00 | 1.19 | |
| Sechskantmutter M4 | ||||
| 003C30 | 931102-0 | 1.00 | 1.19 | |
| Anschlusseinheit | ||||
| 004 | 644813-5 | 2.40 | 2.86 | |
| Schraube M4x6 | ||||
| 007 | 915101-0 | 1.00 | 1.19 | |
| Abdeckkappe A | ||||
| 008 | 459308-3 | 3.60 | 4.28 | |
| Gleitplatte | ||||
| 010 | 345704-0 | 2.40 | 2.86 | |
| Nagelführung | ||||
| 011 | 347140-6 | 8.40 | 10.00 | |
| Führungsbolzen | ||||
| 013 | 326903-3 | 2.40 | 2.86 | |
| Bodenplatte DPT353 A | ||||
| 014 | 347671-5 | 4.80 | 5.71 | |
| Federhalter | ||||
| 015 | 457389-1 | 1.20 | 1.43 | |
| Federngehäuse | ||||
| 016 | 347148-0 | 1.20 | 1.43 | |
| Druckfeder | ||||
| 017 | 232364-6 | 1.20 | 1.43 | |
| Anschläger H60ma/mb | ||||
| 018 | 347141-4 | 36.30 | 43.20 | |
| Schutz AF-DW | ||||
| 019 | 424952-5 | 4.80 | 5.71 | |
| Unterlegscheibe 6 | ||||
| 020 | 253804-1 | 1.00 | 1.19 | |
| Halter Dpt353 A | ||||
| 022 | 319981-0 | 11.00 | 13.09 | |
| Sechskantmutter M6 | ||||
| 023 | 931302-2 | 1.00 | 1.19 | |
| Schlagbolzen | ||||
| 024 | 345702-4 | 27.50 | 32.72 | |
| Sicherungsstift 4 | ||||
| 025 | 268157-5 | 2.40 | 2.86 | |
| Führungsschienenabdeckung | ||||
| 026 | 144291-4 | 34.10 | 40.58 | |
| Sechskantschraube 4x6 | ||||
| 027 | 922102-1 | 1.00 | 1.19 | |
| Inbusschraube M4x10 | ||||
| 029 | 922112-8 | 1.00 | 1.19 | |
| Inbusschraube M4x10 | ||||
| 029-1 | 922112-8 | 1.00 | 1.19 | |
| Innensechskantschraube 4x16 | ||||
| 029-2 | 922127-5 | 1.00 | 1.19 | |
| Inbusschraube M4x10 | ||||
| 029-2C10 | 922112-8 | 1.00 | 1.19 | |
| Schlagstiftführung | ||||
| 030 | 144330-0 | 34.10 | 40.58 | |
| Magazin komplett | ||||
| 031 | 135897-9 | 63.80 | 75.92 | |
| Druckplatte | ||||
| 032 | 347138-3 | 7.20 | 8.57 | |
| Ausgang Bpt350 | ||||
| 033 | 310176-8 | 3.60 | 4.28 | |
| Druckfeder 3 | ||||
| 034 | 233018-8 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 035 | 232362-0 | 3.60 | 4.28 | |
| Nagelknockout | ||||
| 036 | 346239-4 | 2.40 | 2.86 | |
| Druckfeder | ||||
| 037 | 232367-0 | 1.00 | 1.19 | |
| Magazin DPT353 A | ||||
| 038 | 458195-7 | 6.00 | 7.14 | |
| Schraube 4X18 | ||||
| 039 | 911133-5 | 1.00 | 1.19 | |
| Distanzscheibe | ||||
| 040 | 347137-5 | 2.40 | 2.86 | |
| Unterer Nagelführer | ||||
| 042 | 144335-0 | 13.20 | 15.71 | |
| Nagelführungsbehälter | ||||
| 043 | 457382-5 | 2.40 | 2.86 | |
| Obere Nagelführung | ||||
| 044 | 457380-9 | 3.60 | 4.28 | |
| Sechskantmutter M4 | ||||
| 044C10 | 931102-0 | 1.00 | 1.19 | |
| Abdeckplatte für Anlassfeder | ||||
| 047 | 457387-5 | 2.40 | 2.86 | |
| Schraube 4X10 | ||||
| 048 | 911113-1 | 1.00 | 1.19 | |
| Kragenstift 5-6 | ||||
| 049 | 457383-3 | 1.20 | 1.43 | |
| Druckfeder | ||||
| 050 | 232366-2 | 1.20 | 1.43 | |
| Innensechskantschraube M3x10 | ||||
| 051 | 266177-3 | 1.00 | 1.19 | |
| Hebel | ||||
| 052 | 457388-3 | 2.40 | 2.86 | |
| Druckfeder 6x29mm | ||||
| 053 | 233117-6 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 054 | 256793-9 | 1.00 | 1.19 | |
| Abdeckung schiebetür | ||||
| 055 | 457381-7 | 2.40 | 2.86 | |
| Stift 5 | ||||
| 056 | 268158-3 | 7.20 | 8.57 | |
| Urethanring 3 | ||||
| 057 | 262054-7 | 1.20 | 1.43 | |
| Verriegelungsarm | ||||
| 058 | 347139-1 | 4.80 | 5.71 | |
| Motor 10.8v | ||||
| 059 | 629268-5 | 14.30 | 17.02 | |
| Unterlegscheibe 12 | ||||
| 060 | 267053-4 | 1.00 | 1.19 | |
| Zahnrad 69 | ||||
| 061 | 227166-3 | 3.60 | 4.28 | |
| Getriebe 27 | ||||
| 063 | 221961-3 | 3.60 | 4.28 | |
| Komplettes 7-Gang-Rad | ||||
| 064 | 154973-0 | 6.00 | 7.14 | |
| Rücklaufplatte | ||||
| 065 | 345773-1 | 3.60 | 4.28 | |
| Zahnrad 55 | ||||
| 066 | 144290-6 | 36.08 | 42.94 | |
| Gleitlager 10 | ||||
| 067 | 214060-8 | 1.20 | 1.43 | |
| Lichtkreis | ||||
| 068 | 620507-6 | 6.00 | 7.14 | |
| Kontrolleinheit | ||||
| 069 | 632J91-9 | 52.80 | 62.83 | |
| Motoranschluss | ||||
| 069C10 | 654069-2 | 1.00 | 1.19 | |
| Leitungsfilter | ||||
| 069C20 | 688164-6 | 1.00 | 1.19 | |
| Sperrplatte | ||||
| 070 | 456799-9 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071 | 632J09-0 | |||
| Schalter | ||||
| 072 | 632G60-2 | 8.40 | 10.00 | |
| Schalter | ||||
| 073 | 632K06-2 | 10.80 | 12.85 | |
| Druckfeder | ||||
| 078 | 232370-1 | 1.00 | 1.19 | |
| Schalterknopf Dpt353 A | ||||
| 079 | 412772-9 | 2.40 | 2.86 | |
| Zahnradplatte | ||||
| 080 | 347142-2 | 2.40 | 2.86 | |
| Gewindeschneidschraube 3x16 | ||||
| 093 | 266130-9 | 1.00 | 1.19 | |
| Deckel | ||||
| 094 | 457385-9 | 2.40 | 2.86 | |
| Motorgehäuse-Set | ||||
| 095 | 183G24-4 | 34.10 | 40.58 | |
| Gummistift 4 | ||||
| 095C10 | 263002-9 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 095C20 | 252126-6 | 1.00 | 1.19 | |
| Sechskantmutter M4 | ||||
| 095C30 | 931102-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 096 | 853C65-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 097 | 911173-3 | |||
| Gewindeschneidschraube 3x16 | ||||
| 098 | 266130-9 | 1.00 | 1.19 | |
| Gewindeschneidschraube 3x16 | ||||
| 099 | 266130-9 | 1.00 | 1.19 | |
| Druckfeder 3x40mm | ||||
| 100 | 233459-8 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 101 | 232365-4 | 1.00 | 1.19 | |
| Stoppring E-3 | ||||
| 102 | 961017-7 | 1.00 | 1.19 | |
| Kontaktarm | ||||
| 103 | 347136-7 | 7.20 | 8.57 | |
| Achse, Regler | ||||
| 104 | 326905-9 | 1.20 | 1.43 | |
| Stahlkugel 2.3 | ||||
| 105 | 216031-1 | 1.00 | 1.19 | |
| Druckfeder 2 | ||||
| 106 | 234254-9 | 1.20 | 1.43 | |
| Einsteller | ||||
| 107 | 457378-6 | 1.20 | 1.43 | |
| Arm | ||||
| 108 | 310778-0 | 8.40 | 10.00 | |
| Stoppring E-3 | ||||
| 109 | 961017-7 | 1.00 | 1.19 | |
| Innenstiftschraube M4X8 A | ||||
| 110 | 265911-8 | 1.00 | 1.19 | |
| Zentrierplatte | ||||
| 111 | 144329-5 | 16.50 | 19.64 | |
| Kontaktpunkt Abdeckung | ||||
| 112 | 310777-2 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113 | 310780-3 | |||
| Inbusschraube M4x6mm | ||||
| 114 | 251566-5 | 1.00 | 1.19 | |
| Getriebe | ||||
| 115 | 347146-4 | 4.80 | 5.71 | |
| Balance Gewichtshalter | ||||
| 116 | 457390-6 | 0.83 | 0.99 | |
| Getriebewelle | ||||
| 119 | 326902-5 | 1.00 | 1.19 | |
| Stoßfänger (a) | ||||
| 120 | 424953-3 | 1.00 | 1.19 | |
| Sechskantschraube 4x6 | ||||
| 121 | 922102-1 | 1.00 | 1.19 | |
| Sechskantschraube 4x6 | ||||
| 121-1 | 922102-1 | 1.00 | 1.19 | |
| Inbusschraube 4x6 | ||||
| 121-2 | 266199-3 | 1.00 | 1.19 | |
| Führungsschiene R | ||||
| 122 | 347145-6 | 8.40 | 10.00 | |
| Führungsschiene L | ||||
| 123 | 347144-8 | 8.40 | 10.00 | |
| Ausgleichsgewicht | ||||
| 124 | 310781-1 | 10.80 | 12.85 | |
| Zählerstopper | ||||
| 125 | 347147-2 | 1.32 | 1.57 | |
| Schutz AF-DW | ||||
| 126 | 424954-1 | 1.00 | 1.19 | |
| Gewicht | ||||
| 127 | 326904-1 | 2.71 | 3.22 | |
| Druckfeder | ||||
| 128 | 232363-8 | 1.00 | 1.19 | |
| Führungsbuchse | ||||
| 129 | 326901-7 | 9.60 | 11.42 | |
| Kontaktarm, komplett | ||||
| 130 | 135857-1 | 22.00 | 26.18 | |
| Getriebe | ||||
| 131 | 135855-5 | 9.60 | 11.42 | |
| Schalterabdeckung | ||||
| 132 | 457809-5 | 1.00 | 1.19 | |
