Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita RBC414U'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

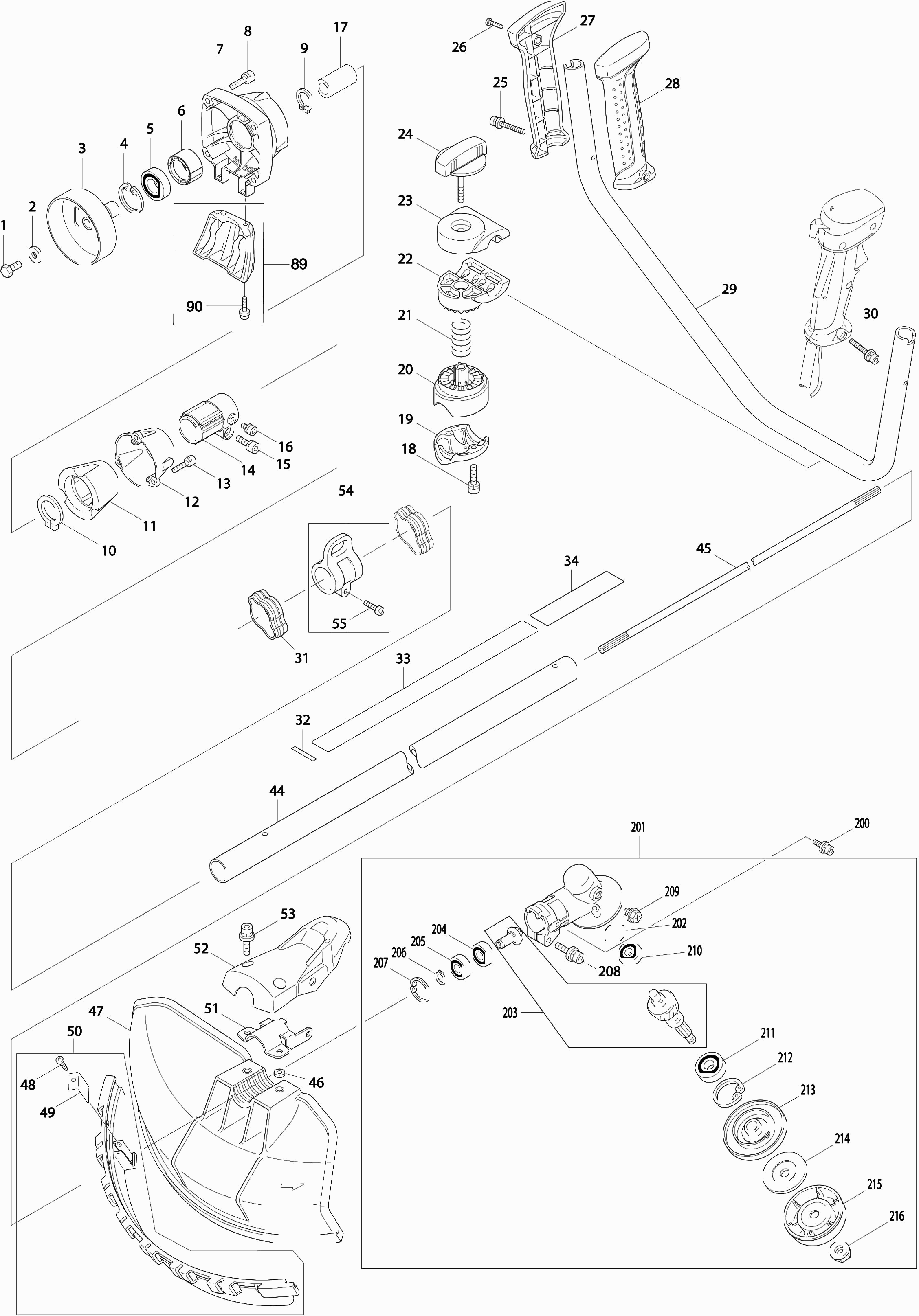

Zeichnungen der Makita RBC414U
Teileliste der Makita RBC414U
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001-1 | 251527-5 | |||
| Ring | ||||
| 002 | 267429-5 | 0.83 | 0.99 | |
| Kupplungstrommel Em4340 A | ||||
| 003 | 161877-9 | 7.67 | 9.13 | |
| Sprengring R-35 | ||||
| 004 | 962153-2 | 0.83 | 0.99 | |
| Kugellager 6003llu | ||||
| 005 | 210126-2 | 6.58 | 7.83 | |
| Distanzscheibe | ||||
| 006 | 451157-4 | 1.27 | 1.51 | |
| Kupplungsgehäuse Ebh341U * | ||||
| 007 | 318421-5 | 7.08 | 8.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 922331-6 | |||
| Sicherungsring S-17 | ||||
| 009 | 961057-5 | 0.83 | 0.99 | |
| Sprengring S-32 | ||||
| 010 | 961151-3 | 1.27 | 1.51 | |
| Dämpfer Ebh341U A | ||||
| 011 | 424204-4 | 3.22 | 3.83 | |
| Spindelbuchse Ebh341U | ||||
| 012 | 318453-2 | 2.53 | 3.01 | |
| Sechskantschraube 5X20 LF1000 A | ||||
| 013 | 265550-4 | 0.83 | 0.99 | |
| Stahlhalter Ebh341U A | ||||
| 014 | 318454-0 | 6.58 | 7.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 922331-6 | |||
| Schraube | ||||
| 016 | 922201-9 | 0.83 | 0.99 | |
| Puffer | ||||
| 017 | 424403-8 | 11.19 | 13.32 | |
| Sechskant Schraube 6x25 | ||||
| 018 | 922341-3 | 0.83 | 0.99 | |
| Rohrgriffhalterung | ||||
| 019 | 318422-3 | 3.83 | 4.56 | |
| Rohrgriffhalter | ||||
| 020 | 318423-1 | 6.90 | 8.21 | |
| Druckfeder 20 | ||||
| 021 | 233202-5 | 0.83 | 0.99 | |
| Griffhalter | ||||
| 022 | 318424-9 | 6.16 | 7.33 | |
| Griffhalterung | ||||
| 023 | 318425-7 | 6.16 | 7.33 | |
| Sternkopf 57mm | ||||
| 024 | 168796-0 | 4.08 | 4.86 | |
| Innensechskantschraube Ck M5x35mm | ||||
| 025 | 922256-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 266326-2 | |||
| Handgriff-set | ||||
| 027 | 188660-9 | 12.58 | 14.97 | |
| Handgriff-set | ||||
| 028 | 188660-9 | 12.58 | 14.97 | |
| Griffhalterung | ||||
| 029 | 331863-6 | 12.58 | 14.97 | |
| Innensechskantschraube Ck M5x35mm | ||||
| 030 | 922256-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031-2 | 455588-9 | |||
| Etikett "serienr" | ||||
| 032 | 801D19-4 | 2.93 | 3.49 | |
| Makita Logo Etikett | ||||
| 034 | 819312-8 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 142678-4 | |||
| Komplette Achse * | ||||
| 045 | 142144-1 | 12.58 | 14.97 | |
| Niete | ||||
| 046 | 413143-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048 | 266326-2 | |||
| Schneidemesser Em2653Lh A | ||||
| 049 | 347050-7 | 1.21 | 1.44 | |
| Montagehalterung | ||||
| 051 | 346072-4 | 2.80 | 3.33 | |
| Abdeckhaube | ||||
| 052 | 451090-0 | 3.65 | 4.34 | |
| Inbusschraube m6x30 | ||||
| 053 | 266579-3 | 0.83 | 0.99 | |
| Tragenaugeset | ||||
| 054 | 125558-9 | 4.81 | 5.72 | |
| Innensechskantschraube 5X20 | ||||
| 055 | 922232-8 | 1.01 | 1.20 | |
| Bolzen M5x14mm | ||||
| 056 | 266595-5 | 0.83 | 0.99 | |
| Tankstütze Rbc410-Rbk410 A | ||||
| 058-1 | 455434-6 | 1.70 | 2.02 | |
| Puffer Rbc410-Rbk410 A | ||||
| 059-1 | 424660-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060-1 | 251523-3 | |||
| Federring 10 | ||||
| 061-1 | 253385-5 | 2.44 | 2.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 062-1 | 161465-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063-1 | AN23010C00 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 064-1 | 310774-8 | |||
| Unterlegscheibe 8 | ||||
| 065-1 | 253384-7 | 2.44 | 2.90 | |
| Ring | ||||
| 066 | 267429-5 | 0.83 | 0.99 | |
| Federscheibe 6 A | ||||
| 067 | 253903-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068-1 | 251527-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 069 | 135558-1 | |||
| Öldichtung 15Mm A | ||||
| 070 | 213546-9 | 2.56 | 3.05 | |
| Innensechskantschraube M5X30 Sg1250 | ||||
| 071 | 922251-4 | 0.83 | 0.99 | |
| Krukhuis Dichtung Rbc410 A | ||||
| 072 | 442157-5 | 1.51 | 1.80 | |
| Kugellager 6202C3 A | ||||
| 073 | 211483-1 | 5.88 | 7.00 | |
| Kugellager 6202C3 A | ||||
| 074 | 211483-1 | 5.88 | 7.00 | |
| Öldichtung 15Mm A | ||||
| 075 | 213546-9 | 2.56 | 3.05 | |
| Dichtung | ||||
| 076 | 442160-6 | 1.21 | 1.44 | |
| Klappeneinlassset Rbc420/Ms4200 * | ||||
| 077 | 126211-0 | 14.23 | 16.93 | |
| Isolatordichtung | ||||
| 078 | 442189-2 | 1.01 | 1.20 | |
| Ansaugkrümmer | ||||
| 079 | 453971-4 | 16.13 | 19.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 442190-7 | |||
| Inbusschraube M5x25mm HR3011FC | ||||
| 081 | 266793-1 | 0.83 | 0.99 | |
| Innensechskantschraube Ck M5x22mm | ||||
| 082 | 922236-0 | 0.83 | 0.99 | |
| Zündung | ||||
| 083 | 168587-9 | 34.36 | 40.89 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 084 | 422059-1 | |||
| Bolzen M6x16mm | ||||
| 085 | 266596-3 | 0.83 | 0.99 | |
| Kurbelwelle Rbc410-Rbk410 * | ||||
| 086 | 142159-8 | 26.11 | 31.07 | |
| Unterlegscheibe 7mm | ||||
| 087 | 267427-9 | 1.21 | 1.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 088 | 318632-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 090 | 911218-7 | |||
| 3 Einlagenkeil | ||||
| 091 | 254040-2 | 2.80 | 3.33 | |
| Nadellager | ||||
| 092 | 212085-6 | 6.90 | 8.21 | |
| Sicherungsring | ||||
| 093 | 233983-1 | 0.83 | 0.99 | |
| Kolbenbolzen | ||||
| 094 | 257797-4 | 2.56 | 3.05 | |
| Kolben | ||||
| 095 | 318631-4 | 16.84 | 20.04 | |
| Sicherungsring | ||||
| 096 | 233983-1 | 0.83 | 0.99 | |
| Kolbenring | ||||
| 097 | 257309-3 | 3.65 | 4.34 | |
| Zündkerzenfeder Ebh253U A | ||||
| 098 | 324891-8 | 1.21 | 1.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 099 | 922327-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 125936-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 452003-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103-2 | 265A08-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 104-1 | 266677-3 | |||
| Zylinder | ||||
| 105 | 318630-6 | 52.21 | 62.13 | |
| Zylinderdichten Rbc410-Rbk410 A | ||||
| 106 | 442156-7 | 2.44 | 2.90 | |
| Auspuffdichtung | ||||
| 107 | 168584-5 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108-1 | 161573-9 | |||
| Inbusschraube M6x60mm | ||||
| 109 | 266589-0 | 1.43 | 1.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110-1 | 266677-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 451998-8 | |||
| Benzin/Ölkappe cpl | ||||
| 112 | 168668-9 | 10.84 | 12.90 | |
| Benzintank Rbc421L A | ||||
| 113 | 454559-3 | 11.04 | 13.14 | |
| Rohr | ||||
| 114 | 168765-1 | 3.22 | 3.83 | |
| Rohr | ||||
| 115 | 168766-9 | 4.08 | 4.86 | |
| Schlauchklemme IAS 3 | ||||
| 116 | 345920-4 | 0.83 | 0.99 | |
| Kraftstofffilter | ||||
| 117-1 | 163447-0 | 3.20 | 3.81 | |
| Puffer Rbc410-Rbk410 A | ||||
| 118 | 424336-7 | 1.98 | 2.36 | |
| Fan-Gehäuse * | ||||
| 119 | 452002-6 | 11.19 | 13.32 | |
| Inbusschraube M5x50 | ||||
| 120 | 266592-1 | 1.01 | 1.20 | |
| Sicherungsscheibe 5 | ||||
| 121 | 941102-2 | 0.83 | 0.99 | |
| Innensechskantschraube Ck M5x22mm | ||||
| 122 | 922236-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 123 | 126364-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 266634-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 125 | SG00000019 | |||
| Kabelaufroller | ||||
| 126 | 452288-2 | 16.84 | 20.04 | |
| Spiralfeder Eb5300Th | ||||
| 127 | SG00000018 | 4.58 | 5.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128 | 424360-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 129 | 424361-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 911218-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 132 | 819967-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 133-1 | 123885-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 137 | 168874-6 | |||
| Schwenkelement | ||||
| 138 | 325922-6 | 4.26 | 5.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139 | 413140-9 | |||
| Einstellschraube Rbc230 A | ||||
| 140 | 266704-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 141 | 453970-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 144 | 346491-4 | |||
| Seegering E-3 A | ||||
| 145 | 257964-1 | 2.08 | 2.48 | |
| Dichtungsscheibe für Wh14 | ||||
| 150 | 424444-4 | 2.44 | 2.90 | |
| Dichtung "carb" | ||||
| 151 | 442172-9 | 5.22 | 6.21 | |
| Pumpendiaphragma | ||||
| 152-1 | WJ00009599 | 4.08 | 4.86 | |
| Pumpengehaeuse | ||||
| 153 | 140989-1 | 32.98 | 39.25 | |
| Einlasssieb | ||||
| 154-1 | WJ00014070 | 1.72 | 2.05 | |
| Membrandichtung | ||||
| 155 | 442154-1 | 2.44 | 2.90 | |
| Luftreinigergehäuse | ||||
| 157 | 140988-3 | 12.58 | 14.97 | |
| Förderpumpe | ||||
| 158 | 424314-7 | 3.65 | 4.34 | |
| Pumpendeckel Ebh253U A | ||||
| 159 | 346270-0 | 3.65 | 4.34 | |
| Parker 3X24Mm Ck A | ||||
| 160 | 266582-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 161 | 126212-8 | |||
| Luftfiltergehäuse | ||||
| 162 | 453981-1 | 8.46 | 10.07 | |
| Drosselklappe Rbc420 * | ||||
| 163 | 346627-5 | 8.46 | 10.07 | |
| Bus Rbc420 A | ||||
| 164 | 332044-5 | 2.44 | 2.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 165 | 453983-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 166 | 424523-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167 | 346626-7 | |||
| Filter Element | ||||
| 168 | 443180-3 | 8.46 | 10.07 | |
| Luftfilterplatte | ||||
| 169 | 453982-9 | 7.44 | 8.85 | |
| Bolzen 5x50 | ||||
| 170 | 266794-9 | 1.43 | 1.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 171 | 800G01-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 174 | 126447-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 175-1 | 183A09-4 | |||
| Torsionsfeder 11 | ||||
| 176 | 233540-5 | 1.27 | 1.51 | |
| Gasbetätigung | ||||
| 177 | 451084-5 | 1.51 | 1.80 | |
| Torsionsfeder 7 | ||||
| 178 | 233541-3 | 1.21 | 1.44 | |
| Entriegelungshebel | ||||
| 179 | 451083-7 | 1.21 | 1.44 | |
| Außenkabel | ||||
| 180 | 451213-0 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 181 | 168846-1 | |||
| Kabelhalter | ||||
| 182 | 451081-1 | 1.21 | 1.44 | |
| Schaltergriff | ||||
| 183 | 451500-7 | 1.27 | 1.51 | |
| Blattfeder | ||||
| 184 | 232251-9 | 1.21 | 1.44 | |
| Deckel für Kontrollhebel | ||||
| 185-1 | 455723-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 186 | 632A46-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 187-1 | 183A09-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 188 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 189 | 632A47-8 | |||
| Inbusschraube Ck M5x14mm | ||||
| 200 | 922218-2 | 0.83 | 0.99 | |
| Getriebegehäusesatz Ms335.4C A | ||||
| 201 | 123835-3 | 46.85 | 55.75 | |
| O-Ring 32 | ||||
| 202 | 213459-4 | 1.01 | 1.20 | |
| Welle Em4351Uh A | ||||
| 203 | 183K07-8 | 16.24 | 19.33 | |
| Kugellager 6000 | ||||
| 204 | 211064-1 | 5.88 | 7.00 | |
| Kugellager 6000rd | ||||
| 205 | 211062-5 | 4.58 | 5.45 | |
| Sicherungsring S-10 | ||||
| 206 | 257408-1 | 0.95 | 1.13 | |
| Sicherungsring R-26 A | ||||
| 207 | 962105-3 | 0.83 | 0.99 | |
| Inbusschraube m6x30 | ||||
| 208 | 922353-6 | 0.83 | 0.99 | |
| Metallschraube Ck M8x10mm | ||||
| 209 | 265590-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 210 | 210081-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 211 | 210116-5 | |||
| Sicherungsring r-32 | ||||
| 212 | 962151-6 | 0.83 | 0.99 | |
| Schutzring 25,4mm | ||||
| 213 | 332114-0 | 7.44 | 8.85 | |
| Sicherungsring | ||||
| 214 | 346355-2 | 9.52 | 11.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 215 | 168526-9 | |||
| MUTTER M10 | ||||
| 216 | 264025-0 | 2.08 | 2.48 | |
| O-ring | ||||
| 219 | WJ00016104 | 2.16 | 2.57 | |
| Düse #50 | ||||
| 220 | 5416046010 | 4.58 | 5.45 | |
