Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita RBC525'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita RBC525

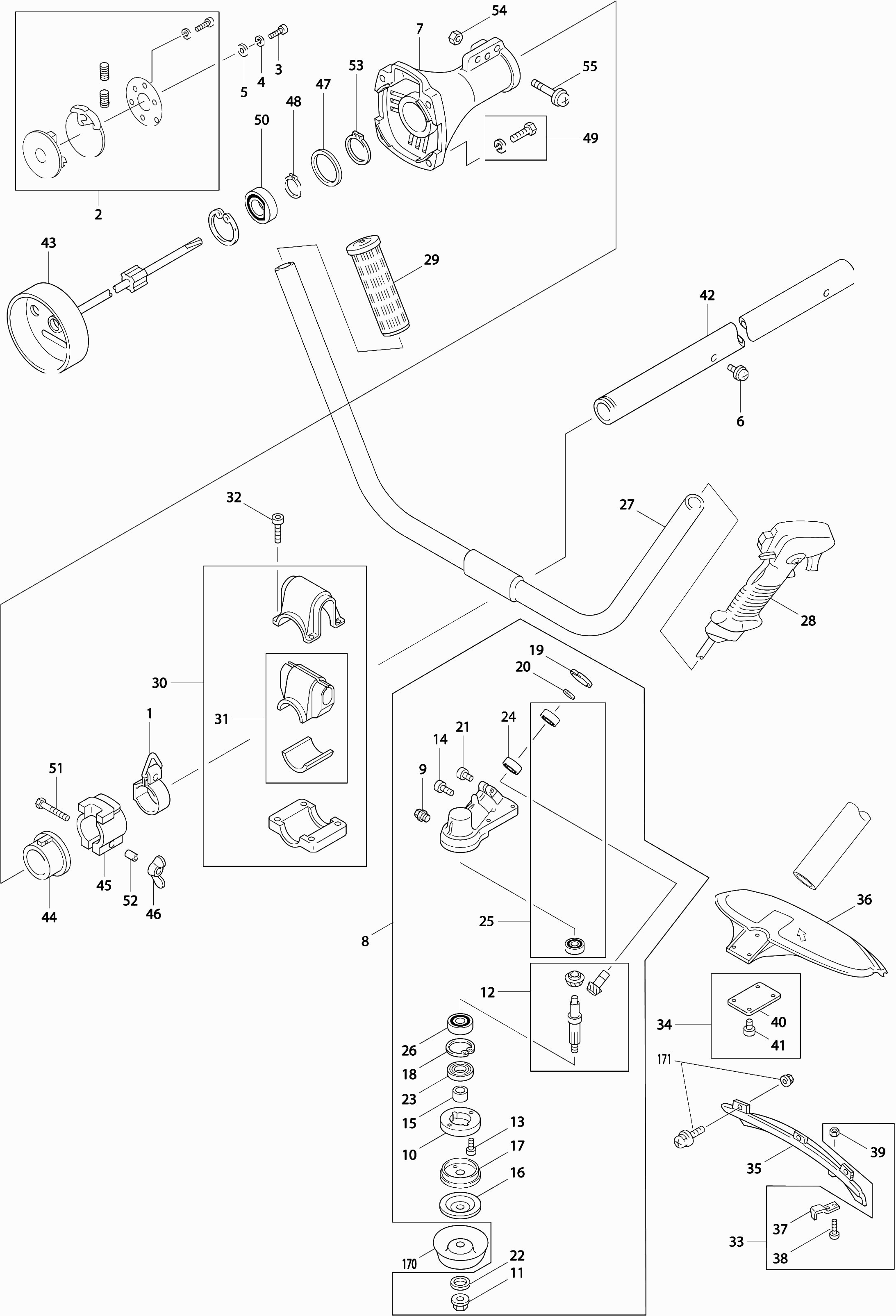

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teilezeichnung 3
Zum Vergrößern anklicken

Teileliste der Makita RBC525

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gürtelhaken Rbc525 *
001 125941-0 10.74 12.78

Kupplung
002 140897-6 53.38 63.52

Keine Informationen verfügbar, nicht bestellbar
003 6202500400

Federring Rbc310-G2400- *
004 0032006000 0.83 0.99

Ring
005 267429-5 0.83 0.99

Öl Bolzen Rbc525 *
006 6301500700 0.83 0.99

Kupplungsgehäuse
007 6351500000 127.41 151.62

Getriebegehaeuse
008 6453011000 122.42 145.68

Keine Informationen verfügbar, nicht bestellbar
009 6453011110

Schutzring Rbc525 *
010 6453011050 5.87 6.99

Keine Informationen verfügbar, nicht bestellbar
011 6453011060

Keine Informationen verfügbar, nicht bestellbar
012 6453012000

Inbusschraube M5X10Mm Rbc525 *
013 6453011120 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
014 6453011130

Keine Informationen verfügbar, nicht bestellbar
015 6453011020

Halteblech
016 6453011040 28.85 34.33

Ring Rbc525 *
017 6453011030 43.02 51.19

Sprengring R-35
018 962153-2 0.83 0.99

Sicherungsring R-28
019 962106-1 0.83 0.99

Äußere Sicherungsring Rbc260-310-Rbk
020 0031512000 0.83 0.99

Innensechskantschraube M6X20mm RBC525 A
021 266680-4 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
022 0203109990

Keine Informationen verfügbar, nicht bestellbar
023 0440209910

Kugellager 6001C3 Rpt250 A
024 210113-1 5.46 6.50

Kugellager 6001zz
025 211148-5 8.46 10.07

Kugellager 6202C3 A
026 211483-1 5.88 7.00

Griff
027 6454500300 32.89 39.14

Kontrollgriff
028 6455004000 77.53 92.26

Handgriff (L) Gummi Rbc525 *
029 6414501400 3.55 4.22

Handgriffbügel Rbc525 *
030 6454007000 79.95 95.14

Innensechskantschraube M6X22Mm Rbc525
032 0119069750 1.01 1.20

Gewinde schneidemesser cpl.
033 6458007000 16.13 19.19

Keine Informationen verfügbar, nicht bestellbar
034 6458006000

Keine Informationen verfügbar, nicht bestellbar
035 6458010021

Keine Informationen verfügbar, nicht bestellbar
036 6458010010

Keine Informationen verfügbar, nicht bestellbar
041 6453011130

Stiel Rbc525 Cpl *
042 6401008002 209.09 248.82

Rbc525 Assy-Achse *
043 6401033000 172.59 205.38

Blockierrohr Rbc525 A
044 413154-8 5.52 6.57

Sperring
045 318732-8 6.16 7.33

Fluegelmutter
046 6411501300 4.09 4.87

Keine Informationen verfügbar, nicht bestellbar
047 267445-7

Sicherungsring S-17
048 961057-5 0.83 0.99

Inbusschraube M6x18mm
049 266668-4 1.01 1.20

Kugellager 6003Llu A
050 211338-0 6.58 7.83

Inbusschraube M6X50mm P
051 0016706500 1.24 1.48

Hülse
052 6401032010 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
053 257974-8

Mutter M6 Htr5600 A
054 0022706000 0.83 0.99

Schraube M6x35mm
055 266667-6 0.83 0.99

Benzin/Ölkappe cpl
056 168668-9 10.84 12.90

Zündkerzenkappe Rbc230/525 *
057 5237503100 9.52 11.33

Klammer
058 345963-6 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
059 5806113050

Keine Informationen verfügbar, nicht bestellbar
060 5505008000

Nicht mehr lieferbar, kein Ersatz
061 5503503900

Kurbelgehäuse Rbc525 *
062 5501003001 230.71 274.54

Kurbelwelle
063 5502005000 229.84 273.51

Keine Informationen verfügbar, nicht bestellbar
064 5501502500

Kraftstofffilter
065 163447-0 3.20 3.81

Nicht mehr lieferbar, kein Ersatz
066 5507002010

Magneto-Rotor-Komp.
067 5507001010 116.95 139.17

Kurbelgehäusedichtung
068 5501500200 1.43 1.70

Zylinderdichtung
069 5501500400 2.05 2.44

Einlassdichtung
070 5503500501 1.21 1.44

Isolator-Dichtung
071 5503504000 1.43 1.70

Auspuffdichtung Rbc525 *
072 5503504200 11.16 13.28

Schwungradgehäuse Rbc525 *
073 5505500001 39.95 47.54

Isolator Rbc525 *
074 5503504101 12.55 14.93

Auslass Rbc525 *
075 5503016001 102.88 122.43

Kolbenbolzen
076 5602501100 11.19 13.32

Kolben
077 5502500400 21.70 25.82

Kraftstoffpumpe DCS230T A
078 168398-2 4.58 5.45

Kolbenring p/Stk
079 5602500900 3.22 3.83

Bügel
080 6455500100 11.16 13.28

Keine Informationen verfügbar, nicht bestellbar
081 5505001000

Kupplungsplatte Rbc310 *
082 5505001030 4.08 4.86

Federblech
083 5105015050 4.26 5.07

Sperrklinke
084 5105015020 4.81 5.72

Nicht mehr lieferbar, kein Ersatz
085 5505001010

Federblech
086 5105015060 2.56 3.05

Schraube
087 5105015110 1.21 1.44

Feder Rbc525 *
088 5505001020 12.58 14.97

Startergriff
089 140884-5 3.65 4.34

Startseil
090 5505001050 10.84 12.90

Keine Informationen verfügbar, nicht bestellbar
091 5506501603

Schlauch
092 5506501700 1.72 2.05

Keine Informationen verfügbar, nicht bestellbar
093 5506010000

Draht
094 6828011000 3.55 4.22

Mutter M10 Rbc525
095 0022810000 1.02 1.21

Unterlegscheibe M10 G5500-5501R
096 0031010000 0.83 0.99

Federring Rbc310-G2400- *
097 0032006000 0.83 0.99

Unterlegscheibe G5500-5501R
098 0032010000 0.83 0.99

Schraube G5500-5501R
099 0043506200 0.83 0.99

Schraube M6X40Mm Zusammenbau Rbc525
100 0043506400 0.83 0.99

Schraube Assy M5X14Mm Rbc525
101 0043706140 0.83 0.99

Innensechskantschraube M6X25Mm Rbc525
102 0119069850 1.02 1.21

Öldichtung Rbl500
103 0440179930 7.80 9.28

Kugellager 6203C3
104 0600179830 6.58 7.83

Öldichtung 15Mm A
105 213546-9 2.56 3.05

Kugellager 6202C3 A
106 211483-1 5.88 7.00

Keine Informationen verfügbar, nicht bestellbar
107 0119069970

Keine Informationen verfügbar, nicht bestellbar
108 0119059870

Keine Informationen verfügbar, nicht bestellbar
109 0043705140

Schraube 5x20
110 911234-9 0.83 0.99

Sechskantmutter M6
111 931302-2 0.83 0.99

Durchführung Rbc260
112 0241029990 1.24 1.48

Durchgang Rbc525
113 0241059970 1.43 1.70

Keil Rbc250
114 0323049950 1.43 1.70

Schlauchklemme IAS 3
115 345920-4 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
116 0565119990

Nadellager Rbc525
117 0610129961 7.44 8.85

Keine Informationen verfügbar, nicht bestellbar
118 0650149721

Keine Informationen verfügbar, nicht bestellbar
119 0654009931

Benzin/Ölkappe cpl
120 168668-9 10.84 12.90

Dämpfer Rbc525 *
121 5506500200 1.43 1.70

Distanzhülse Rbc525 *
122 0230069760 1.43 1.70

Niete RBC230-G24-350 P
123 0031206000 0.83 0.99

Schraube G5500-5501R
124 0043506250 0.83 0.99

Schraube G2400-3500-550
125 0043504100 0.83 0.99

Unterlegscheibe Rbc410-G2400R- *
126 0031006000 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
127 264093-3

Keine Informationen verfügbar, nicht bestellbar
128 5506009000

Keine Informationen verfügbar, nicht bestellbar
129 5506009040

Einstellknopf Rbc525 *
130 5426003030 8.46 10.07

Vergaserdeckel Rbc525 #
131 5426003010 7.67 9.13

Kappe Em4250 *
132 5246004150 3.22 3.83

Gummihülse Rbc525 *
133 5246004010 2.45 2.92

Kontrollventil
134 5426003130 2.93 3.49

Gasnadelclip Rbc525 *
135 5106048050 2.08 2.48

Kontrollslide Rbc525 *
136 5106043150 1.63 1.94

Membrandeckel
137 5506001120 1.72 2.05

Membran
138 5426003050 8.84 10.52

Gelenkbolzen
139 5106043130 1.24 1.48

Gasnadel Rbc525 *
140 5506009010 19.10 22.73

Keine Informationen verfügbar, nicht bestellbar
141 5426003220

Keine Informationen verfügbar, nicht bestellbar
142 5106042060

Dichtung
143 5246005222 3.22 3.83

Membrandichtung
144 5506001040 2.16 2.57

Pumpendichtung
145 5106042310 1.27 1.51

Einstellrohr Rbc525 *
146 5246004320 6.58 7.83

Ventilplatte
147 5426003140 5.22 6.21

Pumpendiaphragma
148 5426003060 6.16 7.33

Stellmutter Rbc525 *
149 5426003020 1.72 2.05

Schraube 3x10
150 5106041220 0.83 0.99

Schraube 3x6
151 5106043360 1.02 1.21

Schraube 3x5
152 5426003150 1.01 1.20

Schraube 3x8
153 5426003160 1.02 1.21

Einstellschraube stationär
154 5106048230 2.44 2.90

Feder
155 5106042150 0.83 0.99

Feder
156 5426003210 1.02 1.21

Federhalter (Gasnadel) Rbc525 *
157 5506001060 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
158 5106042120

Einstellschraube
159 5106048240 1.02 1.21

Regelnadel Feder
160 5426003230 1.70 2.02

Feder (Gasnadel) Rbc525 *
161 5506009020 3.22 3.83

Drosselklappe
162 5506001050 16.13 19.19

Luftfilterhalter
163 5503500400 3.65 4.34

Filterabdeckung
164 5503500300 4.08 4.86

Luftfilter Rbc525
165 5103502700 1.43 1.70

Drosselklappen-Etikett
166 898454-1 2.93 3.49

Distanzbuchse Rbc525
167 0230049980 0.83 0.99

Schraube 4x30
168 911156-3 0.83 0.99

Schraube 5x45
169 911268-2 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
170 6458500900

Bef.Set (Schraube+Mutter) Rbc525 *
171 6458011000 16.39 19.50
