Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita TW004G'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

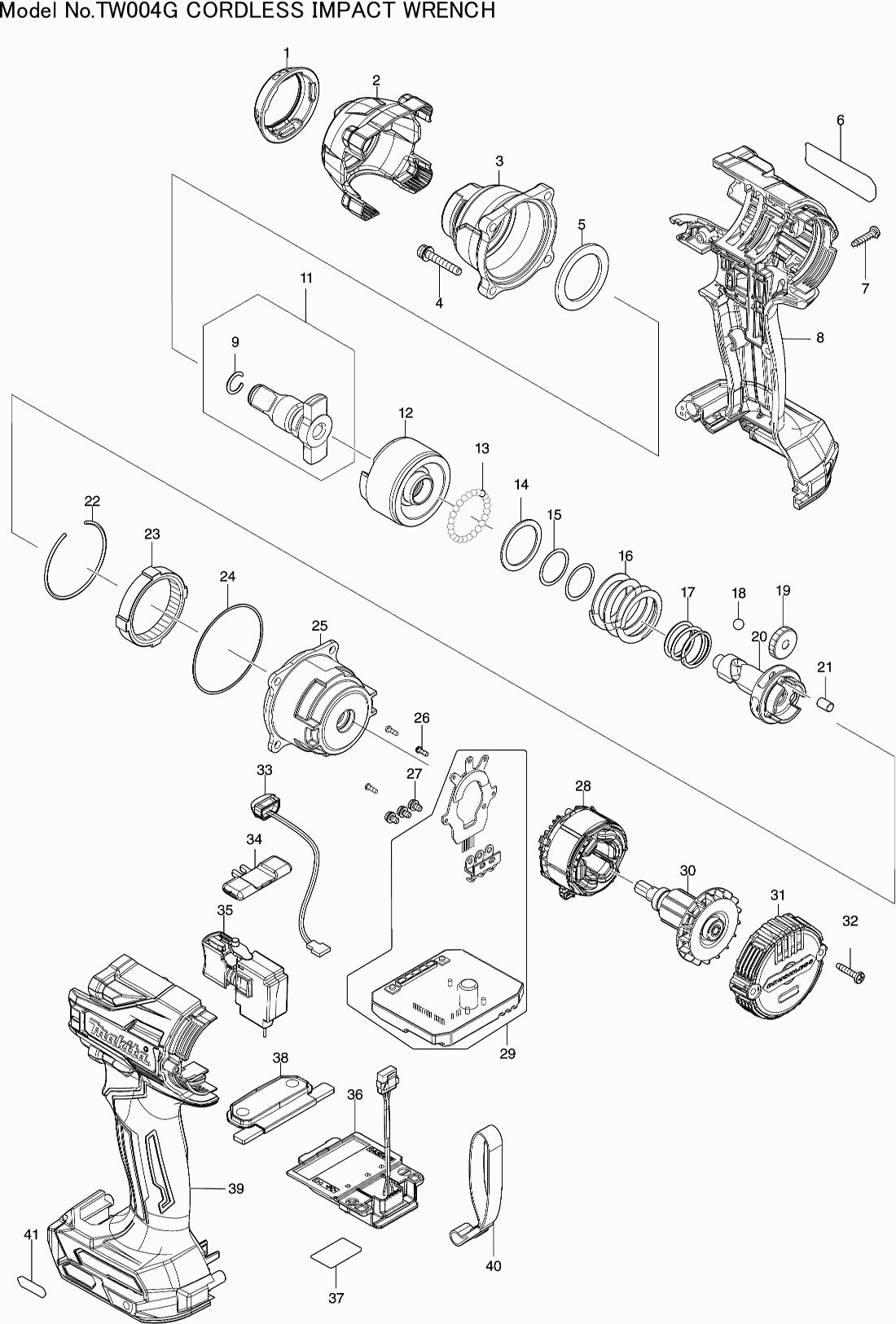

Zeichnungen der Makita TW004G
Teileliste der Makita TW004G
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stoßring DTW300 | ||||
| 001 | 422584-2 | 2.40 | 2.86 | |
| Schlaghauskappe TW004/5G | ||||
| 002 | 412822-0 | 1.20 | 1.43 | |
| SCHLAGWERKGEHÄUSE KPL. TW004/5G A | ||||
| 003 | 1410F8-8 | 9.60 | 11.42 | |
| Inbusschraube M4x25mm DTW301 | ||||
| 004 | 265472-8 | 3.60 | 4.28 | |
| Kunststoffring 28 | ||||
| 005 | 261154-0 | 1.00 | 1.19 | |
| Namenplatte TW004G | ||||
| 006 | 857P12-8 | 1.00 | 1.19 | |
| Gewindeschneidschraube 3x16 | ||||
| 007 | 266130-9 | 1.00 | 1.19 | |
| Motorgehäuse TW004/5G | ||||
| 008 | 183R16-9 | 13.20 | 15.71 | |
| Gummistift 6 | ||||
| 008C10 | 263005-3 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 008C20 | 263032-0 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 008C30 | 252126-6 | 1.00 | 1.19 | |
| Sicherungsring 10 | ||||
| 009 | 231907-1 | 1.00 | 1.19 | |
| AMBOSS E TW004G A | ||||
| 011 | 136803-7 | 48.40 | 57.60 | |
| Schlagstück TW004/5G | ||||
| 012 | 327648-6 | 26.40 | 31.42 | |
| Stahlkugel 3.5 | ||||
| 013 | 216040-0 | 1.00 | 1.19 | |
| Flache Unterlegscheibe 24 | ||||
| 014 | 267175-0 | 1.20 | 1.43 | |
| Unterlegscheibe 18 Hr2400 * | ||||
| 015 | 267106-9 | 1.20 | 1.43 | |
| Druckfeder 25 DTW300/301 | ||||
| 016 | 232615-7 | 2.40 | 2.86 | |
| Druckfeder 18 TW004/5G A | ||||
| 017 | 232682-2 | 1.20 | 1.43 | |
| Stahlkugel 5.6 | ||||
| 018 | 216041-8 | 1.00 | 1.19 | |
| Zahnrad 22 | ||||
| 019 | 227338-0 | 6.00 | 7.14 | |
| Welle TW004G | ||||
| 020 | 327689-2 | 34.10 | 40.58 | |
| Stift 5 | ||||
| 021 | 268311-1 | 1.00 | 1.19 | |
| Sicherungsring 43 | ||||
| 022 | 233910-8 | 1.00 | 1.19 | |
| Getriebe 51 | ||||
| 023 | 227337-2 | 3.60 | 4.28 | |
| O-Ring 49 | ||||
| 024 | 213785-1 | 1.00 | 1.19 | |
| Zahnrad TW004/5G | ||||
| 025 | 140W14-6 | 8.40 | 10.00 | |
| Parker Ck 2x6mm | ||||
| 026 | 266490-9 | 1.00 | 1.19 | |
| Kreuzschlitzschraube M3X6 | ||||
| 027 | 652069-6 | 1.00 | 1.19 | |
| Feld | ||||
| 028 | 629A13-4 | 9.60 | 11.42 | |
| Controller TW004/5G | ||||
| 029 | 620D69-8 | 106.70 | 126.97 | |
| Anker DTW300/301 | ||||
| 030 | 619626-3 | 17.60 | 20.94 | |
| Hinteres Deckel TW004/5G | ||||
| 031 | 412821-2 | 2.40 | 2.86 | |
| Gewindeschneidschraube 3x16 | ||||
| 032 | 266130-9 | 1.00 | 1.19 | |
| LED-Schaltung | ||||
| 033 | 620521-2 | 6.00 | 7.14 | |
| Schalterknopf | ||||
| 034 | 455053-8 | 1.00 | 1.19 | |
| Schalter TD001G | ||||
| 035 | 651442-7 | 16.50 | 19.64 | |
| Anschlusseinheit TD001G | ||||
| 036 | 632P75-3 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036-1 | 632W77-1 | |||
| Seriennummer Etikett TW004G | ||||
| 037 | 857P18-6 | 2.40 | 2.86 | |
| Schaltplatte TW004/5G | ||||
| 038 | 140W19-6 | 4.80 | 5.71 | |
| Etikett A/U | ||||
| 038C10 | 8020J3-8 | 2.40 | 2.86 | |
| Motorgehäuse TW004/5G | ||||
| 039 | 183R16-9 | 13.20 | 15.71 | |
| Gummistift 6 | ||||
| 039C10 | 263005-3 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 039C20 | 263032-0 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 039C30 | 252126-6 | 1.00 | 1.19 | |
| Label XGT Logo | ||||
| 041 | 8007R2-2 | 2.40 | 2.86 | |
