Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita UC016G'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

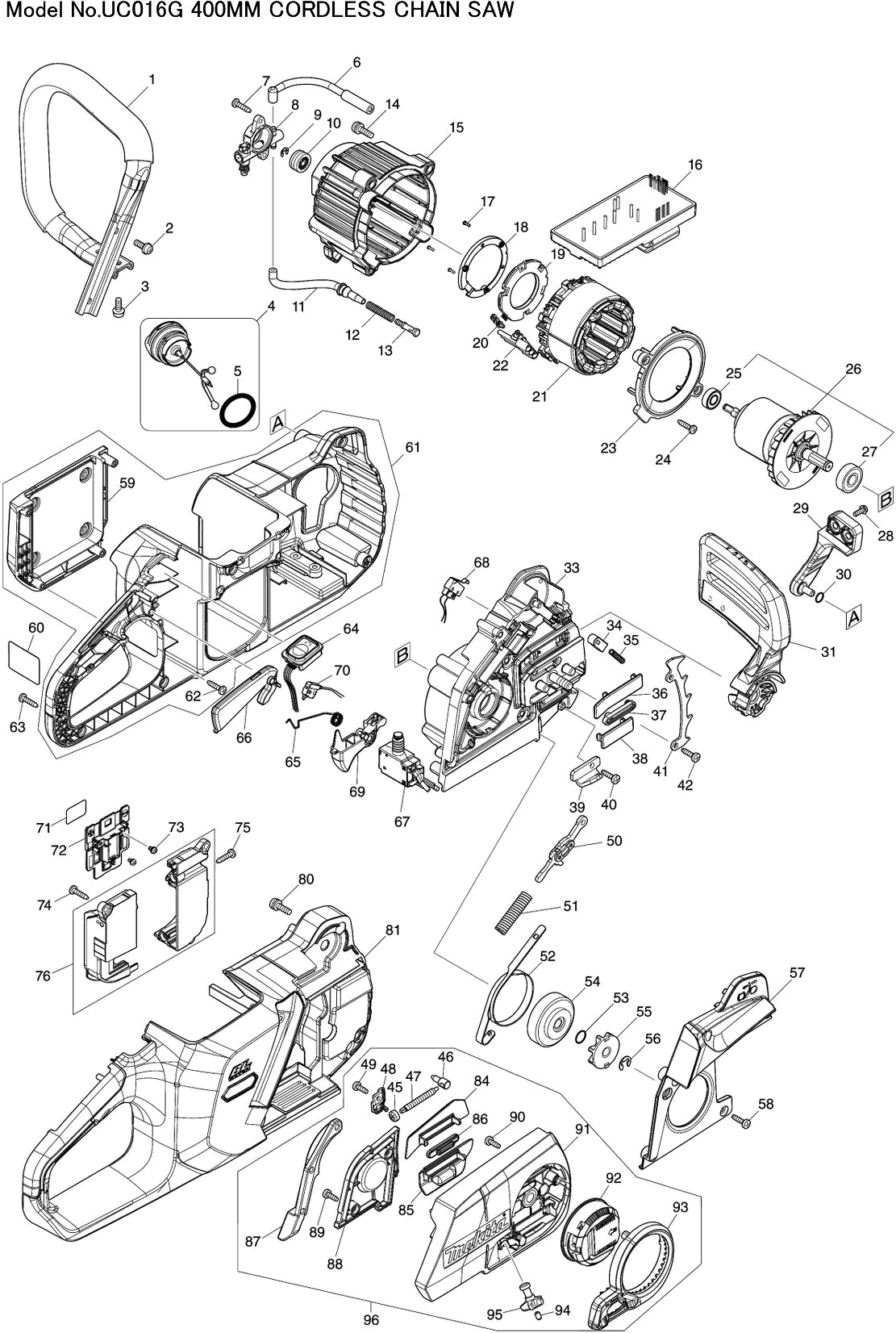

Zeichnungen der Makita UC016G
Teileliste der Makita UC016G
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handgriff UC010G | ||||
| 001 | 327932-9 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 911218-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 911218-7 | |||
| Tankdeckel UC002G | ||||
| 004 | 122A77-2 | 13.20 | 15.71 | |
| O-Ring 29,5mm A | ||||
| 005 | 213831-0 | 1.20 | 1.43 | |
| O-RING 29,5MM DUC307 | ||||
| 005-1 | 213A30-0 | 1.00 | 1.19 | |
| Ölleitung 3-117 UC016G/017G | ||||
| 006 | 422835-3 | 1.20 | 1.43 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 007 | 265B67-9 | 1.00 | 1.19 | |
| Ölpumpe | ||||
| 008 | 142857-4 | 16.50 | 19.64 | |
| Sprengring E-4 | ||||
| 009 | 961011-9 | 1.00 | 1.19 | |
| Schneckengetriebe DUC353Z | ||||
| 010 | 226884-0 | 1.20 | 1.43 | |
| Ölleitung 3-108 UC016G/017G | ||||
| 011 | 422836-1 | 2.40 | 2.86 | |
| Druckfeder | ||||
| 012 | 231975-4 | 1.00 | 1.19 | |
| Saugkopf DUC355/EA3201S A | ||||
| 013 | 452666-6 | 1.00 | 1.19 | |
| Schraube 5x20 | ||||
| 014 | 911228-4 | 1.00 | 1.19 | |
| Motorgehäuse UC016G/017G | ||||
| 015 | 413C89-1 | 14.30 | 17.02 | |
| Controller UC016G/017G | ||||
| 016 | 620H71-5 | 147.40 | 175.41 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016B | 620P46-2 | |||
| Parker Ck 2x6mm | ||||
| 017 | 266490-9 | 1.00 | 1.19 | |
| Stopper DHR400 | ||||
| 018 | 687B69-9 | 2.40 | 2.86 | |
| Controller B UC016G/017G | ||||
| 019 | 620H75-7 | 13.20 | 15.71 | |
| Schraube M3X6 | ||||
| 020 | 652031-1 | 1.00 | 1.19 | |
| Feld | ||||
| 021 | 629B00-9 | 58.30 | 69.38 | |
| Kabelbaum UC016G/017G | ||||
| 022 | 632T19-7 | 9.60 | 11.42 | |
| Zwischenplatte UC016G/017G | ||||
| 023 | 413C90-6 | 2.40 | 2.86 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 024 | 265B67-9 | 1.00 | 1.19 | |
| Kugellager 698zz | ||||
| 025 | 210016-9 | 6.00 | 7.14 | |
| Anker UC016G/017G | ||||
| 026 | 519732-3 | 90.20 | 107.34 | |
| Kugellager 6000ddw | ||||
| 027 | 211289-7 | 13.20 | 15.71 | |
| Schraube 4x12 | ||||
| 028 | 911116-5 | 1.00 | 1.19 | |
| Schutzkappe UC016G/017G | ||||
| 029 | 413C92-2 | 2.40 | 2.86 | |
| O-Ring 7 | ||||
| 030 | 213594-8 | 1.00 | 1.19 | |
| Handschutz UC016G/017G | ||||
| 031 | 141J69-6 | 8.40 | 10.00 | |
| LABEL WAARSCH UC013G | ||||
| 031C10 | 8050E6-6 | 2.40 | 2.86 | |
| Gehäusebasis UC014G/017G | ||||
| 033 | 136612-4 | 53.90 | 64.14 | |
| Gummistift 4 | ||||
| 033C10 | 263002-9 | 1.00 | 1.19 | |
| Griffkappe UC016G/017G | ||||
| 034 | 313398-9 | 1.00 | 1.19 | |
| Druckfeder 6 Ea3201S A | ||||
| 035 | 234210-9 | 1.00 | 1.19 | |
| Führungs A UC016G/017G | ||||
| 036 | 413D07-5 | 1.20 | 1.43 | |
| Durchführung A UC016G/017G | ||||
| 037 | 422834-5 | 1.00 | 1.19 | |
| Führungsleiste B UC016G/017G | ||||
| 038 | 413D08-3 | 1.20 | 1.43 | |
| Kettenfänger UC016G/017G | ||||
| 039 | 347924-2 | 1.20 | 1.43 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 040 | 266034-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 347925-0 | |||
| Gewindeschneidschraube Ct 4x16 | ||||
| 042 | 266034-5 | 1.00 | 1.19 | |
| Zahnrad 14 | ||||
| 045 | 227496-2 | 4.80 | 5.71 | |
| Einstellstift | ||||
| 046 | 326310-0 | 1.20 | 1.43 | |
| Einstellschraube UC014G/017G | ||||
| 047 | 327958-1 | 1.20 | 1.43 | |
| Abdeckkappe UC014G/017G | ||||
| 048 | 413F29-7 | 1.20 | 1.43 | |
| Blechschraube 4X12 Ms246.4 | ||||
| 049 | 266427-6 | 0.83 | 0.99 | |
| Kupplungsplatte UC002G | ||||
| 050 | 141E60-4 | 6.00 | 7.14 | |
| Druckfeder 7 DUC254C | ||||
| 051 | 232452-9 | 1.00 | 1.19 | |
| Bremsband Baugruppe UC016G/017G | ||||
| 052 | 347922-6 | 3.60 | 4.28 | |
| O-Ring 10 Duc353 | ||||
| 053 | 213060-5 | 1.00 | 1.19 | |
| Bremstrommel UC002G | ||||
| 054 | 162979-4 | 9.60 | 11.42 | |
| Kettenrad 7 UC016G/017G | ||||
| 055 | 191V91-5 | 9.00 | 10.71 | |
| Stoppring E-7 | ||||
| 056 | 961013-5 | 1.00 | 1.19 | |
| Bremsabdeckung UC016G/017G | ||||
| 057 | 413C95-6 | 3.60 | 4.28 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 058 | 266034-5 | 1.00 | 1.19 | |
| Batterieabdeckung UC016G/017G | ||||
| 059 | 413C88-3 | 6.00 | 7.14 | |
| NAAMPLAAT UC016G | ||||
| 060 | 8117N4-5 | 1.00 | 1.19 | |
| Gehäuse L UC016G/017G | ||||
| 061 | 136689-9 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061B | 137024-4 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 062 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 063 | 265B67-9 | 1.00 | 1.19 | |
| Schaltungsschalter UC016G/017G | ||||
| 064 | 620J22-0 | 13.20 | 15.71 | |
| Label A/U AS1925 | ||||
| 064C10 | 810D46-0 | 2.40 | 2.86 | |
| Torsionsfeder 10 UC016G/017G | ||||
| 065 | 232733-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 065B | 232850-7 | |||
| Bohrhebel UC016G/017G | ||||
| 066 | 413C94-8 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066B | 141V01-2 | |||
| Schalter UC016G/017G | ||||
| 067 | 650024-2 | 22.00 | 26.18 | |
| Schalteinheit UC016G/017G | ||||
| 068 | 632T50-3 | 12.10 | 14.40 | |
| Schalthebel UC016G/017G | ||||
| 069 | 413C93-0 | 1.20 | 1.43 | |
| Schalter DUC254Z | ||||
| 070 | 632L49-0 | 9.60 | 11.42 | |
| LABEL SERIENR. UC016G | ||||
| 071 | 8117P0-7 | 2.40 | 2.86 | |
| Anschlusseinheit UC016G/017G | ||||
| 072 | 632T07-4 | 7.20 | 8.57 | |
| Schraube M3X6 | ||||
| 073 | 652031-1 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 074 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 075 | 265B67-9 | 1.00 | 1.19 | |
| Schaltkasten UC016G/017G | ||||
| 076 | 183V16-3 | 3.60 | 4.28 | |
| Gummistift 6 | ||||
| 076C10 | 263005-3 | 1.00 | 1.19 | |
| Schraube 5x20 | ||||
| 080 | 911228-4 | 1.00 | 1.19 | |
| Gehäuse R UC016G/017G | ||||
| 081 | 136674-2 | 33.00 | 39.27 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081B | 137216-5 | |||
| Beschriftung XGT UX01G | ||||
| 081C10 | 8025F3-0 | 2.40 | 2.86 | |
| Führungs C UC014G/017G | ||||
| 084 | 413F27-1 | 2.40 | 2.86 | |
| Führungs D UC014G/017G | ||||
| 085 | 413F28-9 | 2.40 | 2.86 | |
| Durchführung UC016G/017G | ||||
| 086 | 422833-7 | 1.00 | 1.19 | |
| Bladvanger UC016G/017G | ||||
| 087 | 422832-9 | 0.83 | 0.99 | |
| Innendeckel UC014G/017G | ||||
| 088 | 413F26-3 | 2.40 | 2.86 | |
| Blechschraube 4X12 Ms246.4 | ||||
| 089 | 266427-6 | 0.83 | 0.99 | |
| Blechschraube 4X12 Ms246.4 | ||||
| 090 | 266427-6 | 0.83 | 0.99 | |
| Zahnradkappe UC014G/017G | ||||
| 091 | 413F24-7 | 8.40 | 10.00 | |
| Schnellspann Toggle | ||||
| 092 | 142235-8 | 6.00 | 7.14 | |
| Mutterkappe UC014G/017G | ||||
| 093 | 413F25-5 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 094 | 263002-9 | 1.00 | 1.19 | |
| Antriebswelle | ||||
| 095 | 142665-3 | 3.60 | 4.28 | |
| Kettensatz UC014G/017G | ||||
| 096 | 183W23-2 | 26.40 | 31.42 | |
