Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita UC3500A'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

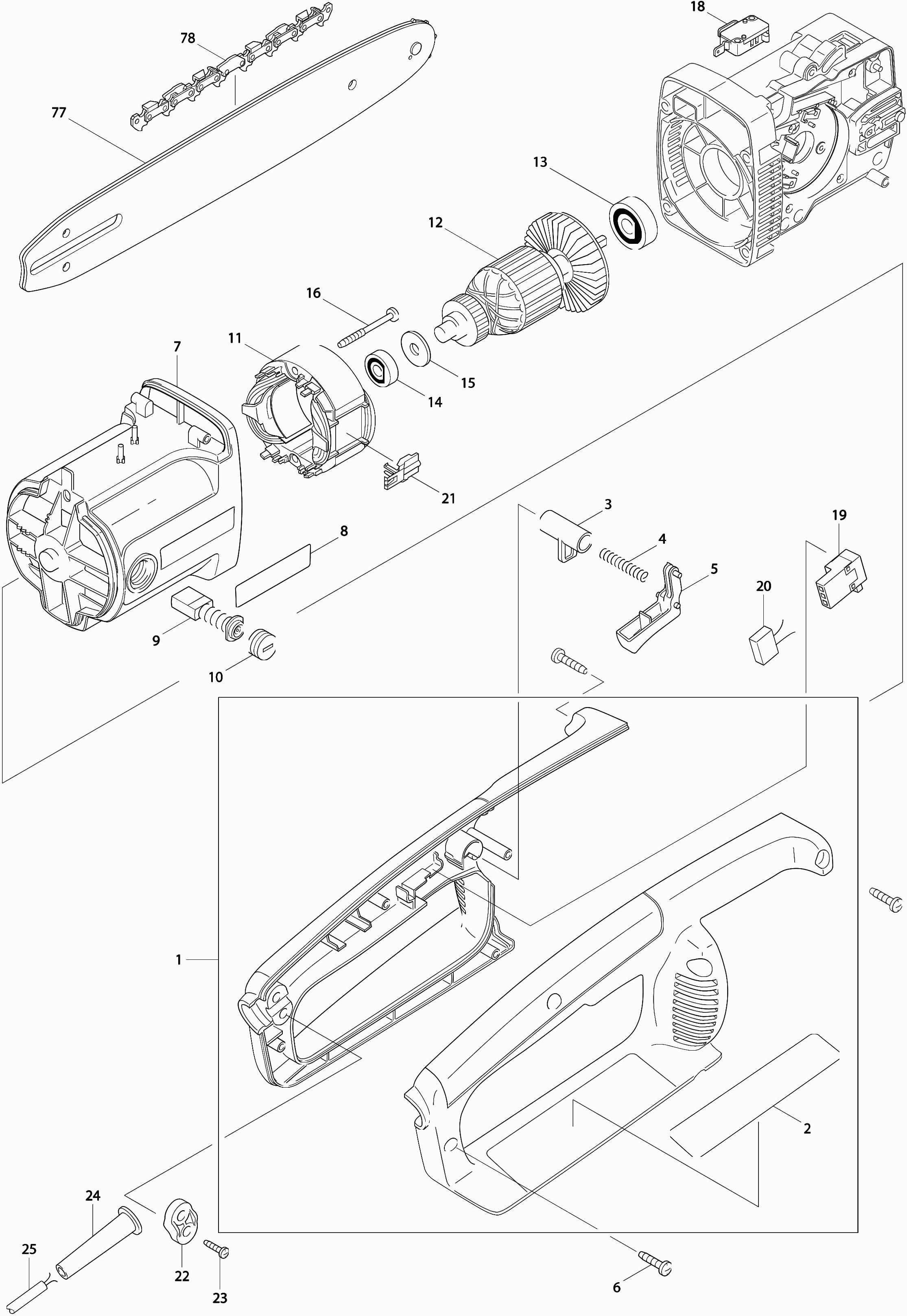

Zeichnungen der Makita UC3500A
Teileliste der Makita UC3500A
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 001 | 225310660 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 980114181 | |||
| Totmannschalter | ||||
| 003 | 416178-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 225145010 | |||
| Schaltergriff | ||||
| 005 | 416177-5 | 3.96 | 4.71 | |
| Schraube 4X18 | ||||
| 006 | 913540185 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 225111660 | |||
| Kohlebürstenhalter 5X11 A | ||||
| 010A | 644501-4 | 2.02 | 2.40 | |
| Etikett "makita" | ||||
| 011 | 819064-1 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 012 | 957802410 | |||
| Bürstenhalterkappe | ||||
| 013 | 643755-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014 | 970802270 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 970802351 | |||
| Kugellager 6301llb | ||||
| 016 | 211132-0 | 9.24 | 11.00 | |
| Kugellager 6292zr | ||||
| 017 | 211057-8 | 5.30 | 6.31 | |
| Distanzring | ||||
| 018 | 970802610 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 913550555 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 020 | 970001200 | |||
| Schalter Sw-127 | ||||
| 021 | 651923-1 | 12.22 | 14.54 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 022 | 970109810 | |||
| Verbindungskabel R1 Orange | ||||
| 023 | 970311360 | 1.39 | 1.65 | |
| Verbindungskabel R2 Schwarz * | ||||
| 024 | 970311310 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 632683-4 | |||
| Verbindungskabel R4 Gelb * | ||||
| 026 | 970311330 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026A | 632685-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026B | 632686-8 | |||
| Microschalter | ||||
| 026C | 970001180 | 5.71 | 6.79 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026D | 416179-1 | |||
| Klemmenhalterung | ||||
| 029 | 687053-2 | 0.83 | 0.99 | |
| Schraube 4X18 | ||||
| 030 | 913540185 | 0.83 | 0.99 | |
| Kabeltülle 10-90 | ||||
| 031 | 682505-8 | 1.67 | 1.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | 970102310 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 225310021 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034 | 913550255 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 913550555 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 036 | 225213111 | |||
| Feder für Handschutz | ||||
| 037 | 233174-4 | 1.18 | 1.40 | |
| Zahnradgehäuse links | ||||
| 038 | 416171-7 | 8.21 | 9.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 225118010 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 225212012 | |||
| Schraube 4X18 | ||||
| 041 | 913540185 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 042 | 225211015 | |||
| Kettenspanner Nocken Dcs34 A | ||||
| 043 | 001213042 | 3.12 | 3.71 | |
| Schraube 5x35 | ||||
| 044 | 901505354 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 900208304 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 225244010 | |||
| O-Ring 28x3 | ||||
| 046A | 963228030 | 1.75 | 2.08 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 225243011 | |||
| Druckfeder | ||||
| 048 | 231975-4 | 0.83 | 0.99 | |
| Abdeckhaube | ||||
| 049 | 416274-7 | 0.83 | 0.99 | |
| Ölleitung | ||||
| 050 | 965452388 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050A | 965452382 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 205114204 | |||
| Ölpumpe A | ||||
| 053 | 021245007 | 23.06 | 27.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054 | 225242010 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 055 | 203245002 | |||
| Schraube 3,5x10 | ||||
| 056 | 915735100 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 057 | 021245040 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 225222010 | |||
| Zahnrad Z=43 | ||||
| 059 | 226741-2 | 4.45 | 5.30 | |
| Achse für Zahnrad | ||||
| 060 | 225221030 | 17.40 | 20.71 | |
| Sicherungsring 10x1,2 | ||||
| 061 | 259034-2 | 0.83 | 0.99 | |
| Kugellager 608 | ||||
| 062 | 960101084 | 5.98 | 7.12 | |
| Kugellager 6201dw1 | ||||
| 063 | 211129-9 | 7.22 | 8.59 | |
| Bremsband | ||||
| 064 | 225213050 | 5.71 | 6.79 | |
| Bremsbandhalter | ||||
| 065 | 158044-5 | 9.26 | 11.02 | |
| Spannring Ks4 | ||||
| 066 | 930304030 | 0.83 | 0.99 | |
| Druckfeder Uc3000A | ||||
| 067 | 028213521 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 068 | 225223112 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 069 | 225229010 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 070 | 225184012 | |||
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 071 | 253215-0 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 072 | 259033-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 073 | 225282012 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 965527070 | |||
| Schraube 3,5x9,5 | ||||
| 075 | 915835100 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 076 | 225213102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 077 | 923208004 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 078 | 225189010 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 079 | 958035661 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 080 | 958492652 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 558092010 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 082 | 558092000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 083 | 952100633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085 | 958501633 | |||
