Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita UM401D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

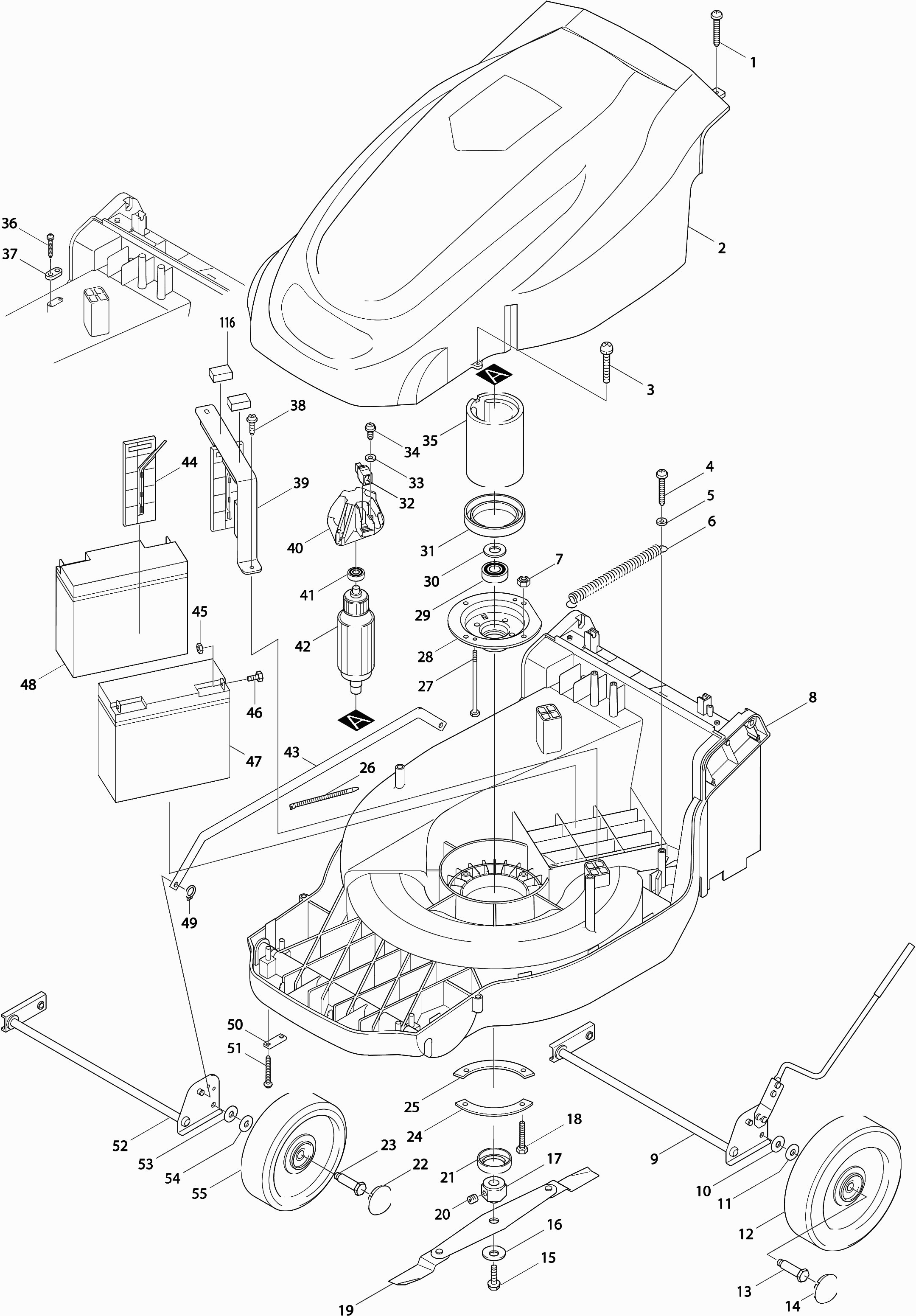

Zeichnungen der Makita UM401D
Teileliste der Makita UM401D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gewindebohrer 4x18 | ||||
| 001 | 265A48-7 | 1.00 | 1.19 | |
| Abdeckkappe Cpl. | ||||
| 002 | 150725-7 | 92.40 | 109.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 265999-8 | |||
| Gewindebohrer 4x18 | ||||
| 004 | 265A48-7 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 005 | 267071-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 231811-4 | |||
| Sicherungsmutter 6-10 | ||||
| 007 | 252014-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 416208-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 163384-8 | |||
| Unterlegscheibe 10 * | ||||
| 010 | 267052-6 | 1.20 | 1.43 | |
| Unterlegscheibe 10 * | ||||
| 011 | 267052-6 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 162192-4 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 013 | 265450-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014 | 416258-5 | |||
| Sechskantschraube 8x30 | ||||
| 015 | 251690-4 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 232176-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 331517-5 | |||
| Sechskantbolzen M6X40 * | ||||
| 018 | 921362-2 | 0.83 | 0.99 | |
| Schneidblatt Um401Dw | ||||
| 019 | 729015-5 | 27.50 | 32.72 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 020 | 266162-6 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 021 | 344550-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 416258-5 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 023 | 265450-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 344561-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 344561-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 687092-2 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 027 | 265448-5 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 028 | 344460-9 | |||
| Kugellager | ||||
| 029 | 211256-2 | 8.10 | 9.64 | |
| Kugellager 6203zz | ||||
| 029 | 211290-2 | 6.38 | 7.59 | |
| Unterlegscheibe 17 * | ||||
| 030 | 267038-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 416259-3 | |||
| Kohlebürstensatz Cb-423 * | ||||
| 032 | 191965-8 | 13.20 | 15.71 | |
| 4 Unterlegscheibe | ||||
| 033 | 253874-0 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 034 | 265C54-4 | 1.00 | 1.19 | |
| Haltereinheit | ||||
| 035 | 632781-4 | 56.10 | 66.76 | |
| Gewindebohrer 4x18 | ||||
| 036 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 037 | 687053-2 | 1.00 | 1.19 | |
| Gewindeschneidschraube 5X25 | ||||
| 038 | 266041-8 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 039 | 150680-3 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 040 | 416202-2 | |||
| Kugellager 6000llb | ||||
| 041 | 211061-7 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 619040-3 | |||
| Kompletter Motor | ||||
| 042A | 125069-4 | 223.30 | 265.73 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 344462-5 | |||
| Überlasteinheit Um401Dw * | ||||
| 044 | 632784-8 | 13.20 | 15.71 | |
| Sechskantmutter M5 * | ||||
| 045 | 652111-3 | 1.00 | 1.19 | |
| Sechskantschraube 5X12 * | ||||
| 046 | 652035-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 678118-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048 | 678118-1 | |||
| Sicherungsring S-8 | ||||
| 049 | 961004-6 | 1.00 | 1.19 | |
| Achssperrplatte | ||||
| 050 | 341462-6 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 051 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 052 | 163385-6 | |||
| Unterlegscheibe 10 * | ||||
| 053 | 267052-6 | 1.20 | 1.43 | |
| Unterlegscheibe 10 * | ||||
| 054 | 267052-6 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055 | 162191-6 | |||
| Handschutz Um401Dw * | ||||
| 056 | 421580-7 | 14.30 | 17.02 | |
| Schalterhalterung | ||||
| 057 | 331499-1 | 13.20 | 15.71 | |
| Torsionsfeder 20 | ||||
| 058 | 231639-0 | 2.40 | 2.86 | |
| Griff Um401Dw * | ||||
| 059 | 416627-0 | 2.40 | 2.86 | |
| Dünner Ring 15 | ||||
| 060 | 253315-6 | 1.00 | 1.19 | |
| Sperrring E12 | ||||
| 061 | 961062-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 233182-5 | |||
| Schalterknopf | ||||
| 064 | 416216-1 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 065 | 231812-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 651948-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | 416201-4 | |||
| Gewindebohrer 4x18 | ||||
| 068 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 069 | 687053-2 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 070 | 664440-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071 | 416200-6 | |||
| Gewindebohrer 4x18 | ||||
| 072 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 416199-5 | |||
| Stoßstange Um401Dw * | ||||
| 075 | 165210-7 | 38.50 | 45.82 | |
| Flügelmutter M8 | ||||
| 076 | 252641-0 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 077 | 322925-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 078 | 231627-7 | |||
| Abdeckplatte | ||||
| 079 | 150724-9 | 36.30 | 43.20 | |
| Grasfangdeckel | ||||
| 080 | 150723-1 | 78.10 | 92.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 322926-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 082 | 166045-9 | |||
| Gewindebohrer 4x18 | ||||
| 083 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 084 | 150696-8 | |||
| Unterplatte | ||||
| 085 | 416205-6 | 52.80 | 62.83 | |
| Gewindebohrer 4x18 | ||||
| 086 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 087 | 423299-4 | |||
| Halteklammer L Um401Dw * | ||||
| 088 | 165209-2 | 9.60 | 11.42 | |
| Halteplatte Um401Dw * | ||||
| 089 | 344557-4 | 2.40 | 2.86 | |
| Schraube 4x12 | ||||
| 090 | 911116-5 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 091 | 267071-2 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 092 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093 | 921472-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 094 | 344454-4 | |||
| Gewindebohrer 4x18 | ||||
| 095 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 096 | 921472-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 097 | 165208-4 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 098 | 652731-3 | |||
| Gewindebohrer 4x18 | ||||
| 099 | 265A48-7 | 1.00 | 1.19 | |
| Flügelmutter M8 | ||||
| 100 | 252641-0 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 101 | 679503-1 | |||
| Schraube 4x12 | ||||
| 102 | 265C54-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 651420-7 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 104 | 416196-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 105 | 687092-2 | |||
| Torsionsfeder 4 * | ||||
| 106 | 231602-3 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 416217-9 | |||
| Verriegelungsstift 3-28 | ||||
| 108 | 951075-1 | 1.00 | 1.19 | |
| Gewindeschneidschraube 5X25 | ||||
| 109 | 266041-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 416279-7 | |||
| Kontrollplatte | ||||
| 111 | 182905-7 | 42.90 | 51.05 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 112 | 655412-8 | |||
| Kontrollplatte | ||||
| 113 | 182905-7 | 42.90 | 51.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 114 | 652730-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 116 | 421585-7 | |||
