Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita UM603D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

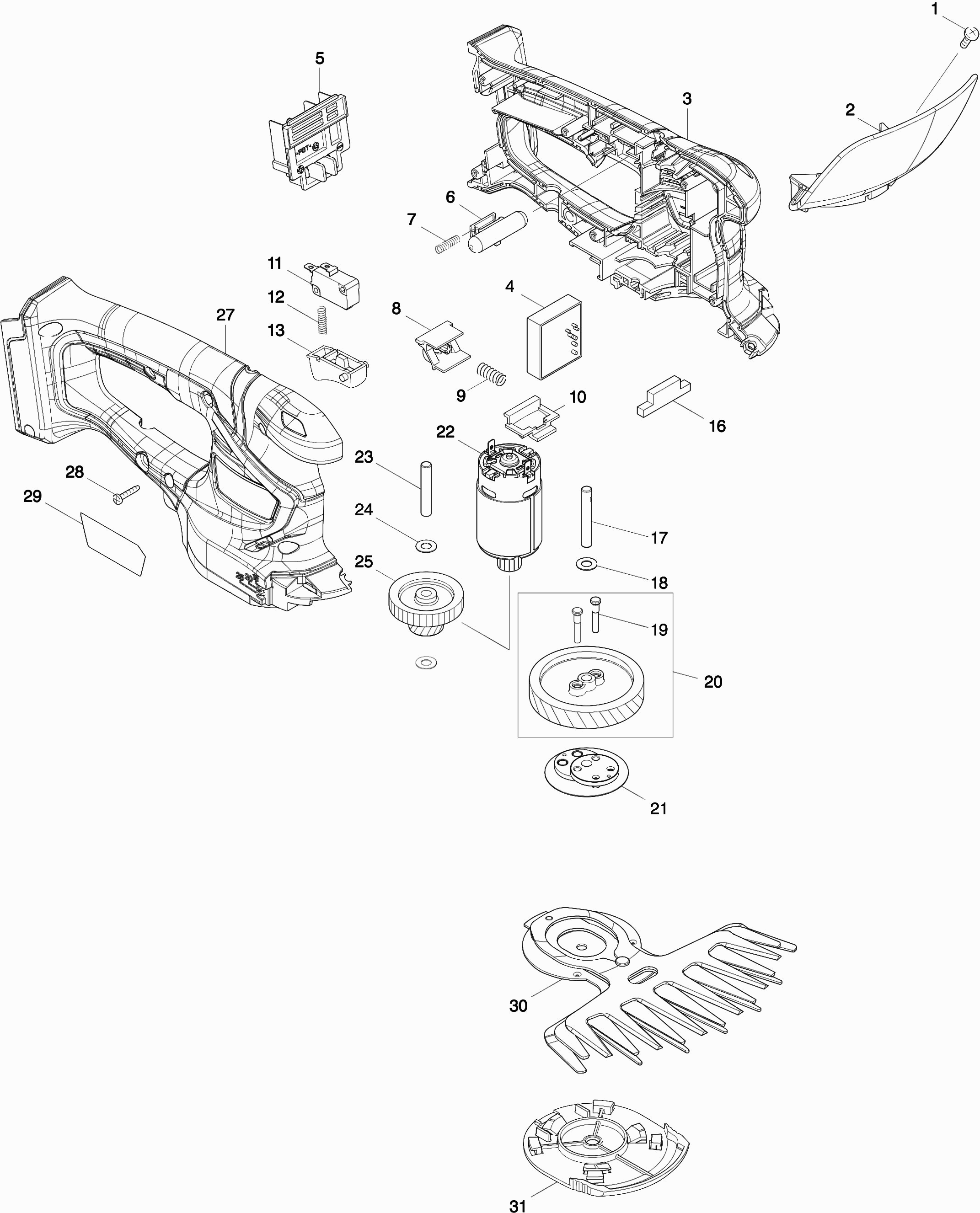

Zeichnungen der Makita UM603D
Teileliste der Makita UM603D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Einstellschraube M4x12 | ||||
| 001 | 915116-7 | 0.83 | 0.99 | |
| Handschutz Uh201/Um600 | ||||
| 002 | 144342-3 | 2.08 | 2.48 | |
| Maschinengehäuse | ||||
| 003 | 183G07-4 | 16.07 | 19.12 | |
| Sechskantmutter M4 | ||||
| 003C10 | 931102-0 | 0.83 | 0.99 | |
| Platte | ||||
| 003C20 | 346275-0 | 0.83 | 0.99 | |
| Controller | ||||
| 004 | 620646-2 | 39.92 | 47.50 | |
| Anschlusseinheit | ||||
| 005 | 643862-9 | 3.37 | 4.01 | |
| Sperrknopf Uh200D A | ||||
| 006 | 452438-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 231473-8 | |||
| Führungsplatte | ||||
| 008 | 454878-7 | 0.83 | 0.99 | |
| Druckfeder 6 | ||||
| 009 | 234339-1 | 0.83 | 0.99 | |
| Entsperrgriff | ||||
| 010 | 454879-5 | 0.83 | 0.99 | |
| Schalter D3V-16-3C26 A | ||||
| 011 | 650744-8 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 231473-8 | |||
| Schaltergriff | ||||
| 013 | 417564-1 | 0.83 | 0.99 | |
| Staubführung | ||||
| 016 | 451814-4 | 0.83 | 0.99 | |
| Stift 6 | ||||
| 017 | 268254-7 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 018 | 253715-0 | 0.83 | 0.99 | |
| Stift 4 Um164D | ||||
| 019 | 268256-3 | 0.83 | 0.99 | |
| Getriebe 47 | ||||
| 020 | 135883-0 | 2.44 | 2.90 | |
| Antriebswelle | ||||
| 021 | 161598-3 | 5.88 | 7.00 | |
| Motor 18,0v | ||||
| 022 | 629945-9 | 11.16 | 13.28 | |
| Stift 6 | ||||
| 023 | 268076-5 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 024 | 253715-0 | 0.83 | 0.99 | |
| Zahnrad 12-31 | ||||
| 025 | 226831-1 | 1.21 | 1.44 | |
| Maschinengehäuse | ||||
| 027 | 183G07-4 | 16.07 | 19.12 | |
| Sechskantmutter M4 | ||||
| 027C10 | 931102-0 | 0.83 | 0.99 | |
| Platte | ||||
| 027C20 | 346275-0 | 0.83 | 0.99 | |
| Gewindeschneidschraube 3x16 | ||||
| 028 | 266130-9 | 0.83 | 0.99 | |
| Namensschild Um603d | ||||
| 029 | 852Y95-7 | 2.80 | 3.33 | |
| Schaarmessenset gras compleet | ||||
| 030 | 195267-4 | 31.94 | 38.01 | |
| Flesje olie | ||||
| 030 | 188369-3 | 1.60 | 1.90 | |
| Unterplatte | ||||
| 031 | 140451-6 | 2.80 | 3.33 | |
