Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita UR100D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

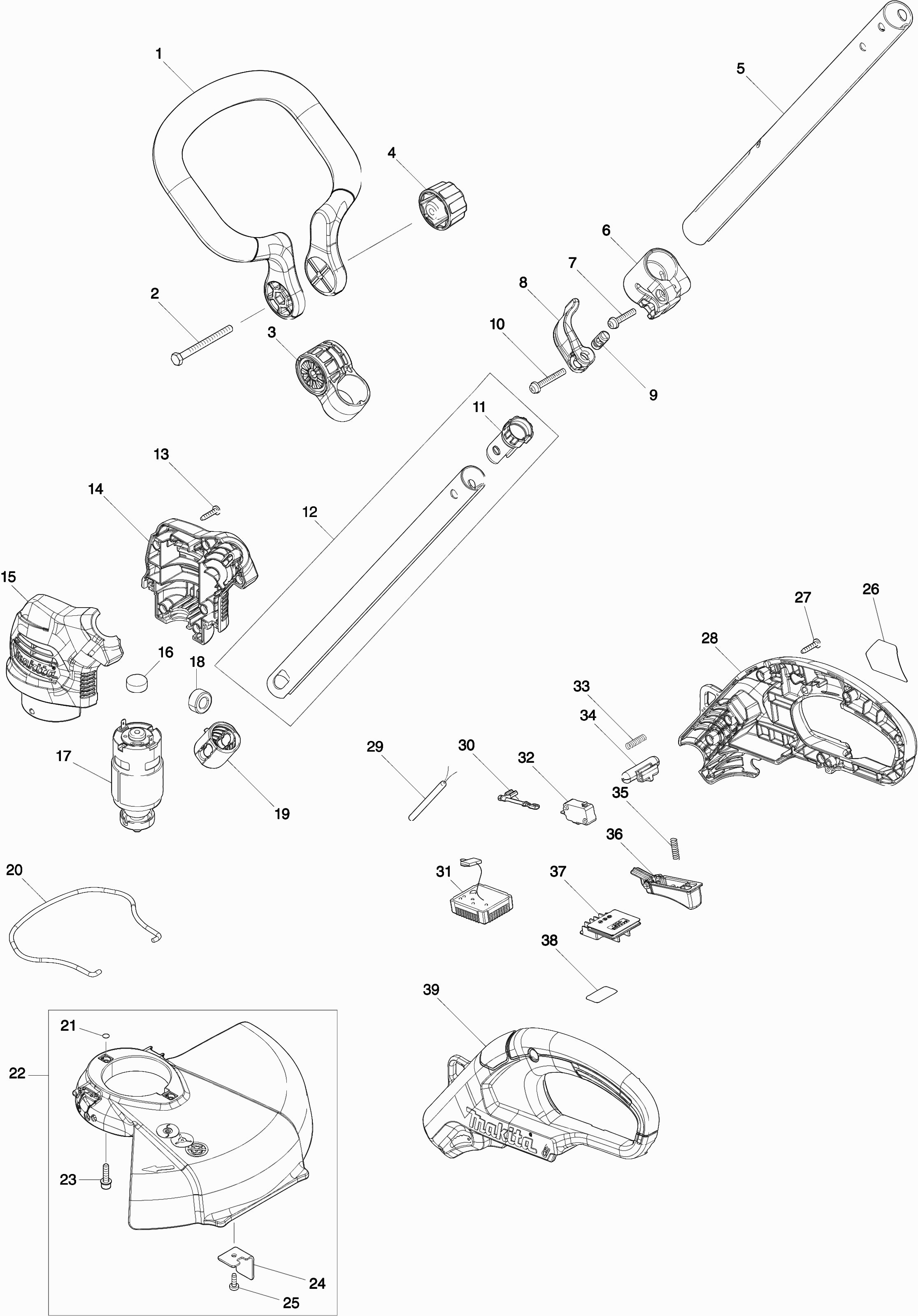

Zeichnungen der Makita UR100D
Teileliste der Makita UR100D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handgriff Ur100D | ||||
| 001 | 458505-8 | 8.40 | 10.00 | |
| Mutternschraube M6X65mm | ||||
| 002 | 921387-6 | 1.00 | 1.19 | |
| Handgriffhalter Ur100D | ||||
| 003 | 458260-2 | 2.40 | 2.86 | |
| Sternknopf M6 | ||||
| 004 | 264072-1 | 1.20 | 1.43 | |
| Stahl A 28Mm Oben Ur100 | ||||
| 005 | 144939-8 | 10.80 | 12.85 | |
| Warnschild | ||||
| 005C10 | 808723-2 | 2.40 | 2.86 | |
| Warnschild UR100D | ||||
| 005C20 | 816F56-7 | 2.40 | 2.86 | |
| Bus 28mm Ur100D | ||||
| 006 | 458256-3 | 2.40 | 2.86 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 006C10 | 252103-8 | 1.20 | 1.43 | |
| Schraube 5x25 | ||||
| 007 | 911243-8 | 1.00 | 1.19 | |
| Klemmbügel Ur100D | ||||
| 008 | 458257-1 | 1.20 | 1.43 | |
| Pin 9mm Ur100D | ||||
| 009 | 319667-6 | 2.40 | 2.86 | |
| Schraube 5x36 | ||||
| 010 | 911258-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 458258-9 | |||
| Stahl 24mm assy UR100 | ||||
| 012 | 135952-7 | 13.20 | 15.71 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 013 | 265B67-9 | 1.00 | 1.19 | |
| Motor-Gehäuse Ur100D | ||||
| 014 | 183H91-5 | 8.40 | 10.00 | |
| Motor-Gehäuse Ur100D | ||||
| 015 | 183H91-5 | 8.40 | 10.00 | |
| Kappe Dbp181D | ||||
| 016 | 421940-3 | 1.00 | 1.19 | |
| Gleichstrommotor 10,8V Ur100D | ||||
| 017 | 629315-2 | 22.00 | 26.18 | |
| Leitungsfilter | ||||
| 018 | 688131-1 | 1.00 | 1.19 | |
| Gummibüchse 24 | ||||
| 019 | 424567-8 | 2.40 | 2.86 | |
| Leitfaden Ur100D | ||||
| 020 | 327065-0 | 1.67 | 1.99 | |
| O-Ring 5 | ||||
| 021 | 213021-5 | 1.00 | 1.19 | |
| Schutzkappe Ur100D | ||||
| 022 | 135950-1 | 8.40 | 10.00 | |
| Innensechskantschraube M5X20 | ||||
| 023 | 922234-4 | 1.00 | 1.19 | |
| Drahtschneider UR100D | ||||
| 024 | 346555-4 | 1.20 | 1.43 | |
| Schraube 4x12 | ||||
| 025 | 265C54-4 | 1.00 | 1.19 | |
| Blechschraube 4X12 Ms246.4 | ||||
| 025 | 266427-6 | 0.83 | 0.99 | |
| Typenschild UR100D | ||||
| 026 | 854A93-3 | 3.60 | 4.28 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 027 | 265B67-9 | 1.00 | 1.19 | |
| Griff-Set Ur100D | ||||
| 028 | 183H89-2 | 16.50 | 19.64 | |
| Gummistift 4 | ||||
| 028C10 | 263002-9 | 1.00 | 1.19 | |
| Kabel Ur100D | ||||
| 029 | 699113-8 | 8.40 | 10.00 | |
| Kabelbaum Ur100 | ||||
| 030 | 632L22-0 | 1.20 | 1.43 | |
| Controller Ur100D | ||||
| 031 | 620780-8 | 28.60 | 34.03 | |
| Schalter D3V-16-3C26 A | ||||
| 032 | 650744-8 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 231473-8 | |||
| Sperrknopf Uh200D A | ||||
| 034 | 452438-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 231473-8 | |||
| Schalthebel Ur100 | ||||
| 036 | 458259-7 | 1.20 | 1.43 | |
| Anschlusseinheit | ||||
| 037 | 644813-5 | 2.40 | 2.86 | |
| Seriennummer Etikett UR100D | ||||
| 038 | 854B01-0 | 2.40 | 2.86 | |
| Griff-Set Ur100D | ||||
| 039 | 183H89-2 | 16.50 | 19.64 | |
| Gummistift 4 | ||||
| 039C10 | 263002-9 | 1.00 | 1.19 | |
