Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita UR101CPT4J'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

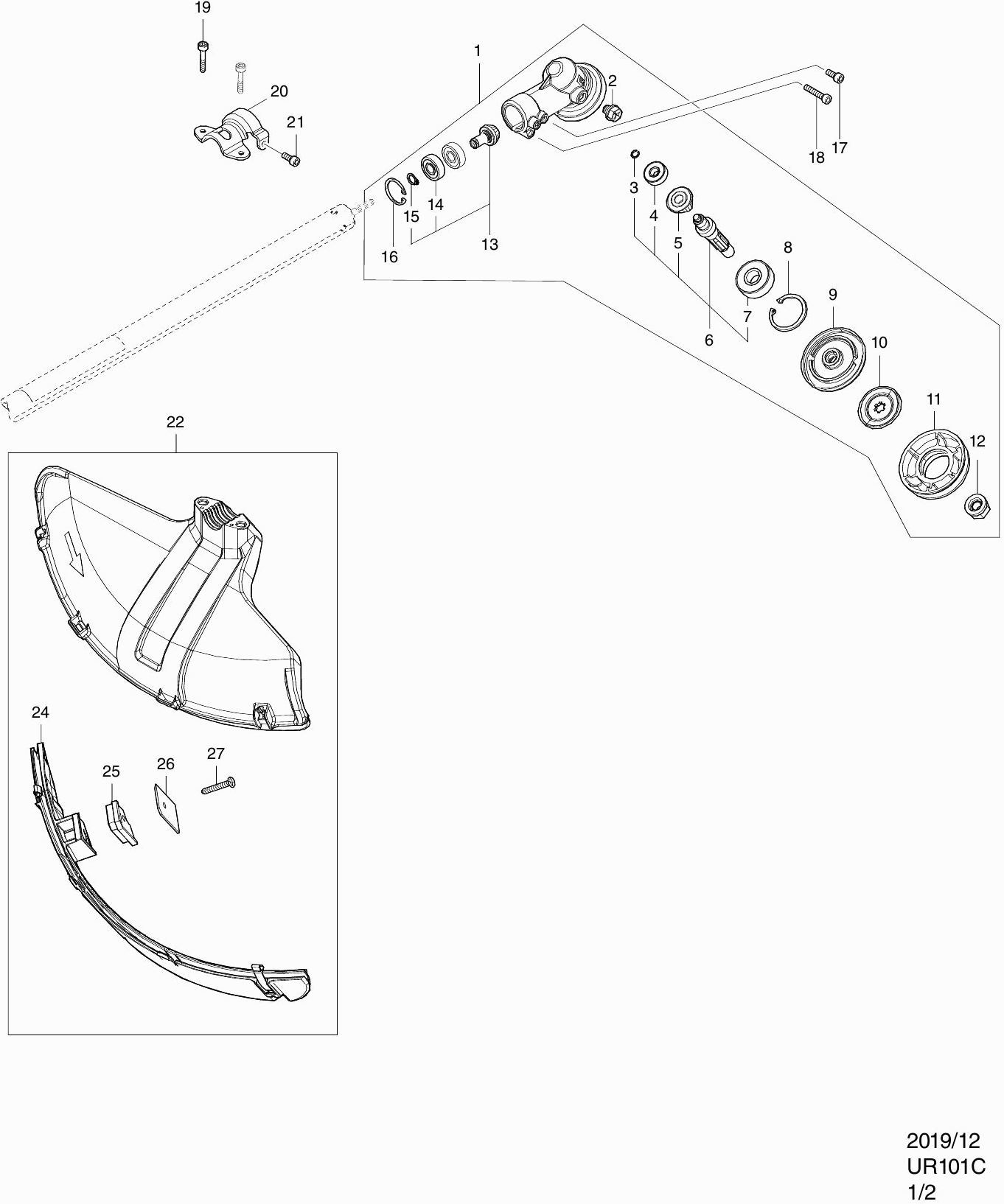

Zeichnungen der Makita UR101CPT4J
Teileliste der Makita UR101CPT4J
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Getriebegehäuse DUR369A | ||||
| 001 | 123853-1 | 59.21 | 70.46 | |
| Metallschraube Ck M8x10mm | ||||
| 002 | 265590-2 | 0.83 | 0.99 | |
| Sicherungsring 6 Em404Mp | ||||
| 003 | 232350-7 | 1.99 | 2.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 210030-5 | |||
| Zahnrad 19 DUR369A | ||||
| 005 | 221484-1 | 15.76 | 18.75 | |
| Achse DUR369A | ||||
| 006 | 136233-2 | 35.11 | 41.78 | |
| Kugellager 6202llb | ||||
| 007 | 211228-7 | 7.22 | 8.59 | |
| Sprengring R-35 | ||||
| 008 | 257432-4 | 2.38 | 2.83 | |
| Kompletter Schutzring Em403Mp | ||||
| 009 | 144312-2 | 12.22 | 14.54 | |
| Sicherungsring DUR369A | ||||
| 010 | 347104-0 | 5.70 | 6.78 | |
| Abdeckring DUR369A | ||||
| 011 | 457274-8 | 5.70 | 6.78 | |
| Mutter M10-17 | ||||
| 012 | 252236-9 | 3.11 | 3.70 | |
| Getriebesatz DUR369A | ||||
| 013 | 136235-8 | 23.06 | 27.44 | |
| Kugellager 609zz | ||||
| 014 | 210049-4 | 3.28 | 3.90 | |
| Sicherungsring A | ||||
| 015 | 257986-1 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 257987-9 | |||
| Inbusschraube 5x14 | ||||
| 017 | 922216-6 | 0.83 | 0.99 | |
| Sechskantschraube | ||||
| 018 | 922242-5 | 0.83 | 0.99 | |
| Innensechskantschraube M5X25 Em404Mp | ||||
| 019 | 251513-6 | 0.83 | 0.99 | |
| Klemme für Schutzkappe Em403Mp | ||||
| 020 | 347107-4 | 2.38 | 2.83 | |
| Inbusschraube 5x14 | ||||
| 021 | 922216-6 | 0.83 | 0.99 | |
| Beschermkap drd DUR369 | ||||
| 022 | 191B54-1 | 20.00 | 23.80 | |
| Schutzkante Mähkopf Em403Mp | ||||
| 024 | 144316-4 | 7.81 | 9.29 | |
| Klemmfeder | ||||
| 024C10 | 346696-6 | 0.83 | 0.99 | |
| Blattfeder | ||||
| 024C20 | 232284-4 | 0.83 | 0.99 | |
| Schnittführung DUR369A | ||||
| 025 | 459765-5 | 1.20 | 1.43 | |
| Gewindeschneider Em405Mp | ||||
| 026 | 347115-5 | 1.99 | 2.37 | |
| Selbstschneidende Schraube Pf 5x25 | ||||
| 027 | 266459-3 | 0.83 | 0.99 | |
| Handgriff 22 UR101C | ||||
| 028 | 140J61-9 | 17.38 | 20.68 | |
| Sternkopf 57mm | ||||
| 029 | 168796-0 | 3.96 | 4.71 | |
| Oberer Griffhalter UR101C | ||||
| 030 | 144313-0 | 3.97 | 4.72 | |
| Gummistift 6 | ||||
| 030C10 | 263005-3 | 0.83 | 0.99 | |
| Griffhalter unter UR101C | ||||
| 031 | 319517-5 | 4.45 | 5.30 | |
| Druckfeder 16 | ||||
| 032 | 233309-7 | 1.67 | 1.99 | |
| Rohrhalter UR101C | ||||
| 033 | 319959-3 | 11.82 | 14.07 | |
| Rohrgriffhalterung | ||||
| 034 | 318426-5 | 3.96 | 4.71 | |
| Innensechskantschraube Ck M5x25mm | ||||
| 035 | 922241-7 | 0.83 | 0.99 | |
| Stahl I komplett UR101C | ||||
| 036 | 140S82-5 | 19.23 | 22.88 | |
| Makita Logo Etikett | ||||
| 036C10 | 819312-8 | 2.71 | 3.22 | |
| Warnhinweisetikett | ||||
| 036C20 | 819J22-7 | 2.71 | 3.22 | |
| Welle Ebh253U A | ||||
| 037 | 327056-1 | 9.24 | 11.00 | |
| Rohrhalter 24mm UR101C | ||||
| 038 | 412305-0 | 11.82 | 14.07 | |
| Handgriffset UR101C | ||||
| 039 | 183L60-0 | 17.38 | 20.68 | |
| Sicherheitsmutter M5 DUR369A | ||||
| 039C10 | 252180-0 | 0.83 | 0.99 | |
| Kreis G DUR369 | ||||
| 040 | 140K37-2 | 19.23 | 22.88 | |
| Schalterkreis G UR101C | ||||
| 041 | 140W06-5 | 15.60 | 18.56 | |
| Etikett A/U DUR369A | ||||
| 041C10 | 819J26-9 | 2.38 | 2.83 | |
| Schalter C3JW | ||||
| 042 | 651436-2 | 15.60 | 18.56 | |
| Torsionsfeder 11 | ||||
| 043 | 233540-5 | 1.24 | 1.48 | |
| Schalterknopf DUR369A | ||||
| 044 | 459145-5 | 2.36 | 2.81 | |
| Druckfeder 4 | ||||
| 045 | 233101-1 | 0.83 | 0.99 | |
| Sperrhebel DUR369A | ||||
| 046 | 459146-3 | 2.71 | 3.22 | |
| Handgriffset UR101C | ||||
| 047 | 183L60-0 | 17.38 | 20.68 | |
| Sicherheitsmutter M5 DUR369A | ||||
| 047C10 | 252180-0 | 0.83 | 0.99 | |
| Kabelbaum DUR369A | ||||
| 048 | 699132-4 | 13.82 | 16.45 | |
| Klemmenhalterung | ||||
| 049 | 687260-7 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 266326-2 | |||
| Schraube 5x36 | ||||
| 052 | 911258-5 | 0.83 | 0.99 | |
| Torsionsfeder 12mm UR101C | ||||
| 053 | 232589-2 | 0.83 | 0.99 | |
| Verbindungshalter UR101C | ||||
| 054 | 183N86-4 | 11.82 | 14.07 | |
| Flachkopfschraube Bo3711 | ||||
| 055 | 266511-7 | 2.71 | 3.22 | |
| Stromkabel UR101C | ||||
| 056 | 699146-3 | 105.70 | 125.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 056-1 | 699161-7 | |||
| Verbindungshalter UR101C | ||||
| 057 | 183N86-4 | 11.82 | 14.07 | |
| Gewindeschneidschraube 3x16 | ||||
| 058 | 266130-9 | 0.83 | 0.99 | |
| Flügelschraube M5X25Mm | ||||
| 059 | 922244-1 | 0.97 | 1.15 | |
| Kabelhalter UR101C | ||||
| 060 | 412302-6 | 8.21 | 9.77 | |
| Kabelklemme DUR369A | ||||
| 061 | 457458-8 | 0.83 | 0.99 | |
| Kabelklemme DUR369A | ||||
| 062 | 457458-8 | 0.83 | 0.99 | |
| Stahlstütze DUR369A | ||||
| 063 | 319919-5 | 10.50 | 12.50 | |
| Schraube Vk 20mm | ||||
| 064 | 911233-1 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 065 | 263002-9 | 0.83 | 0.99 | |
| Achshalter | ||||
| 066 | 325811-5 | 17.12 | 20.37 | |
| Kugellager 6001dw | ||||
| 067 | 211131-2 | 9.24 | 11.00 | |
| Zahnrad 29 DUR369 | ||||
| 068 | 226931-7 | 5.06 | 6.02 | |
| Kugellager 6901zz | ||||
| 069 | 211150-8 | 5.06 | 6.02 | |
| Selbstschneidende Schraube Pf 5x25 | ||||
| 070 | 266459-3 | 0.83 | 0.99 | |
| Getriebegehäuse DUR369 | ||||
| 071 | 136230-8 | 10.50 | 12.50 | |
| O-Ring 22 | ||||
| 072 | 213961-7 | 0.83 | 0.99 | |
| Zahnrad 10 DUR369A | ||||
| 073 | 226932-5 | 3.97 | 4.72 | |
| Kugellager 608ddw | ||||
| 074 | 210005-4 | 4.45 | 5.30 | |
| Anker DUR369 | ||||
| 075 | 519587-6 | 48.40 | 57.60 | |
| Kugellager 607Zz A | ||||
| 076 | 211382-7 | 3.20 | 3.81 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 077 | 266326-2 | |||
| Zwischenplatte DUR369 | ||||
| 078 | 459764-7 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 079 | 266326-2 | |||
| Klemmenhalterung | ||||
| 080 | 687124-5 | 0.83 | 0.99 | |
| Klemmenstreifen * | ||||
| 081 | 687051-6 | 0.83 | 0.99 | |
| Motorhaube Abdeckung DUR369A | ||||
| 082 | 183N25-4 | 5.70 | 6.78 | |
| Motorgehäuse UR101C | ||||
| 083 | 183N71-7 | 33.35 | 39.69 | |
| Klemmenhalterung | ||||
| 084 | 687149-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085 | 266326-2 | |||
| Motorhaus DUR369N | ||||
| 086 | 459763-9 | 5.06 | 6.02 | |
| Controller UR101C | ||||
| 087 | 620C69-2 | 146.44 | 174.26 | |
| Feld UR101/201C | ||||
| 088 | 629471-8 | 44.96 | 53.50 | |
| Platte DUR369 | ||||
| 089 | 347620-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 090 | 911102-6 | |||
| Motorhaube Abdeckung DUR369A | ||||
| 091 | 183N25-4 | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 092 | 266326-2 | |||
| Inbusschraube 5x14 | ||||
| 093 | 922216-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 094 | 922233-6 | |||
| Motorgehäuse UR101C | ||||
| 095 | 183N71-7 | 33.35 | 39.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 096 | 266326-2 | |||
| Typenschild UR101C | ||||
| 097 | 856S03-4 | 2.71 | 3.22 | |
