Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita VC004GL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

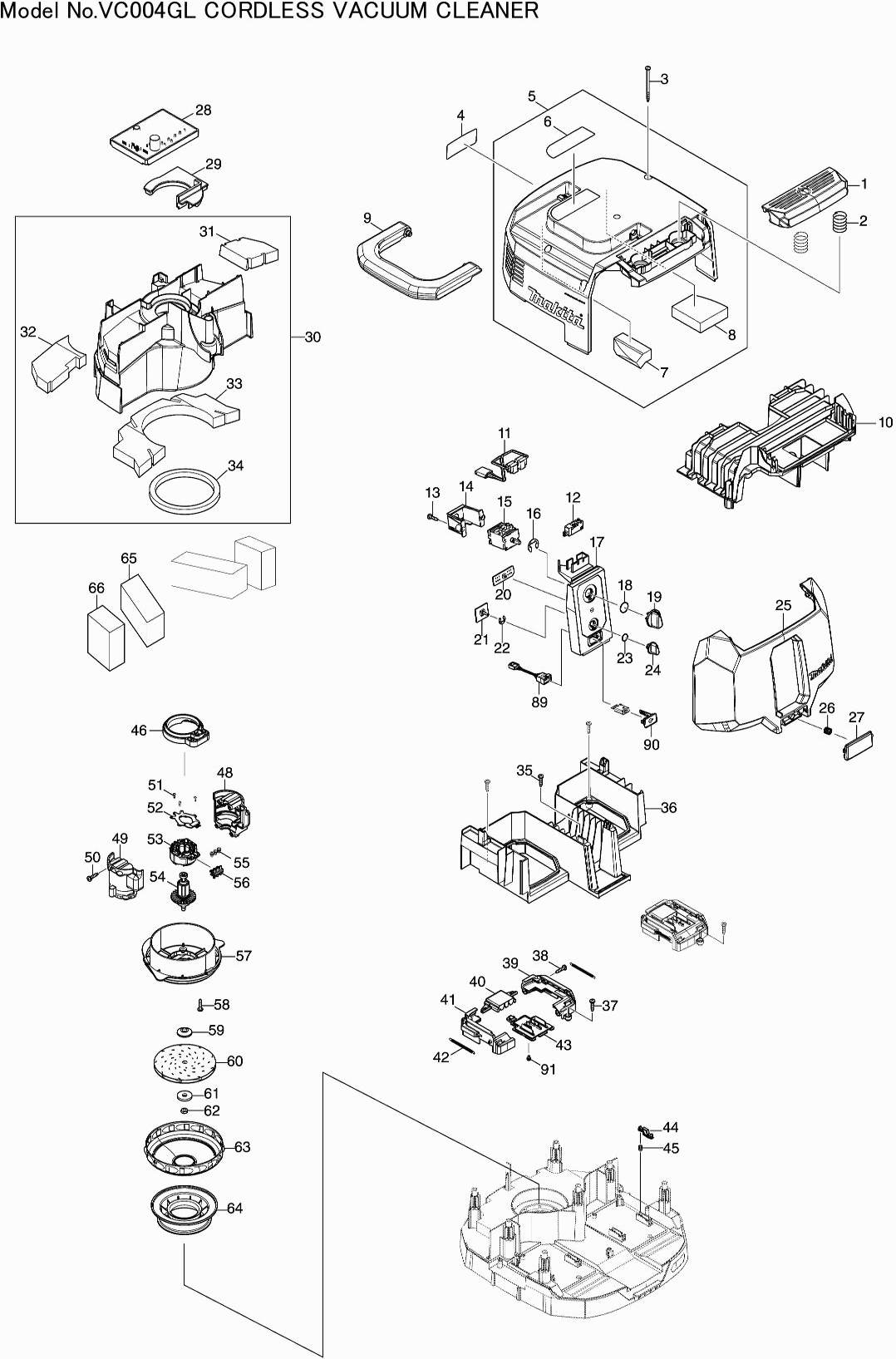

Zeichnungen der Makita VC004GL
Teileliste der Makita VC004GL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schaltknopf VC001GL | ||||
| 001 | 413B26-9 | 6.60 | 7.85 | |
| Druckfeder 32mm | ||||
| 002 | 234273-5 | 0.83 | 0.99 | |
| Blechschraube 4x65mm | ||||
| 003 | 266340-8 | 0.83 | 0.99 | |
| Namenplatten VC004GL | ||||
| 004 | 8112M5-6 | 0.83 | 0.99 | |
| Komplette Kupplung VC002GL | ||||
| 005 | 141F80-4 | 23.74 | 28.25 | |
| Warnetikett VC001GL | ||||
| 006 | 813A18-6 | 0.83 | 0.99 | |
| Dämpfungsring A VC001GL | ||||
| 007 | 422796-7 | 0.83 | 0.99 | |
| Dämpfungsring B VC001GL | ||||
| 008 | 422797-5 | 1.02 | 1.21 | |
| Handgriff VC001GL | ||||
| 009 | 413B27-7 | 9.54 | 11.35 | |
| Oberteil VC001GL | ||||
| 010 | 413B33-2 | 7.67 | 9.13 | |
| Kabelbaum VC002GL | ||||
| 011 | 638A19-1 | 4.09 | 4.87 | |
| Schalter | ||||
| 012 | 651910-0 | 5.88 | 7.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013 | 266326-2 | |||
| SCHALTERHALTER | ||||
| 014 | 451343-7 | 0.83 | 0.99 | |
| Schalter VC002GL | ||||
| 015 | 650014-5 | 19.69 | 23.43 | |
| Sperrring E12 | ||||
| 016 | 961062-2 | 0.83 | 0.99 | |
| Schalterplattenbasis VC002GL | ||||
| 017 | 141F76-5 | 14.58 | 17.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017C10 | 8040N0-8 | |||
| O-Ring 14 | ||||
| 018 | 213176-6 | 0.83 | 0.99 | |
| Schalthebel | ||||
| 019 | 455733-6 | 2.08 | 2.48 | |
| Indikationsetikett Schaltung VC001GL | ||||
| 020 | 620F40-4 | 14.24 | 16.95 | |
| Untercontroller DVC157L | ||||
| 021 | 620D39-7 | 8.46 | 10.07 | |
| Stoppring E-7 | ||||
| 022 | 961013-5 | 0.83 | 0.99 | |
| O-Ring 9 | ||||
| 023 | 213054-0 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 024 | 451344-5 | 0.83 | 0.99 | |
| Batteriedeckel VC002GL | ||||
| 025 | 413B29-3 | 11.04 | 13.14 | |
| Druckfeder 7 9629/39S * | ||||
| 026 | 231456-8 | 0.83 | 0.99 | |
| Batteriedeckelhaken VC001GL | ||||
| 027 | 413B30-8 | 1.43 | 1.70 | |
| Controller VC002GL | ||||
| 028 | 620F38-1 | 229.84 | 273.51 | |
| Abdeckkappe VC001GL | ||||
| 029 | 422795-9 | 2.80 | 3.33 | |
| Kompletter Austauscher VC001GL | ||||
| 030 | 141F84-6 | 26.11 | 31.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 422802-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | 422801-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 422799-1 | |||
| Dichtung A VC001GL | ||||
| 034 | 422804-4 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 266326-2 | |||
| Unterhaus VC001GL | ||||
| 036 | 413B31-6 | 11.19 | 13.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 266326-2 | |||
| Gehäuseset VC001GL | ||||
| 039 | 183U06-0 | 3.55 | 4.22 | |
| Abdeckkappe VC001GL | ||||
| 040 | 413B40-5 | 1.70 | 2.02 | |
| Gehäuseset VC001GL | ||||
| 041 | 183U06-0 | 3.55 | 4.22 | |
| Stößel Feder 4 VC001GL | ||||
| 042 | 232722-6 | 0.83 | 0.99 | |
| Schaltungseinheit VC001GL | ||||
| 043 | 632T08-2 | 8.52 | 10.14 | |
| Bohrhebel VC001GL | ||||
| 044 | 413B41-3 | 0.83 | 0.99 | |
| Druckfeder 2mm JR001G | ||||
| 045 | 232472-3 | 0.83 | 0.99 | |
| Ring VC001GL | ||||
| 046 | 422794-1 | 2.80 | 3.33 | |
| Motorgehäuse VC001GL | ||||
| 048 | 183U05-2 | 4.57 | 5.44 | |
| Motorgehäuse VC001GL | ||||
| 049 | 183U05-2 | 4.57 | 5.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | 266326-2 | |||
| Parker Ck 2x6mm | ||||
| 051 | 266490-9 | 0.83 | 0.99 | |
| Controller B VC001GL | ||||
| 052 | 620F39-9 | 14.24 | 16.95 | |
| Feld | ||||
| 053 | 629A83-3 | 11.19 | 13.32 | |
| Anker-Baugruppe VC001GL | ||||
| 054 | 619704-9 | 14.58 | 17.35 | |
| Kreuzschlitzschraube M3X6 | ||||
| 055 | 652069-6 | 0.83 | 0.99 | |
| Kabelbaum VC001GL | ||||
| 056 | 632S88-2 | 5.96 | 7.09 | |
| Lüfterplatte VC001GL | ||||
| 057 | 413B45-5 | 8.52 | 10.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 266326-2 | |||
| Zwischenflansch | ||||
| 059 | 313062-2 | 1.21 | 1.44 | |
| Fan 104 | ||||
| 060 | 240178-9 | 5.22 | 6.21 | |
| Unterlegscheibe 8 | ||||
| 061 | 253752-4 | 0.83 | 0.99 | |
| Mutter M6 DVC660 | ||||
| 062 | 252268-6 | 0.83 | 0.99 | |
| Lüfterabdeckung 104 | ||||
| 063 | 347171-5 | 4.58 | 5.45 | |
| Hulring VC001GL | ||||
| 064 | 422793-3 | 5.87 | 6.99 | |
| Blockfilter A VC001GL | ||||
| 065 | 422803-6 | 1.24 | 1.48 | |
| Blockfilter B VC001GL | ||||
| 066 | 422819-1 | 1.24 | 1.48 | |
| Komplette Abdeckung VC001GL | ||||
| 067 | 141F83-8 | 26.11 | 31.07 | |
| Stoßpuffer A VC001GL | ||||
| 067C10 | 422798-3 | 3.31 | 3.94 | |
| Label XGT UB001G | ||||
| 068 | 8030S0-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 069 | 266326-2 | |||
| VC001GL Verschluss | ||||
| 070 | 162A10-2 | 9.41 | 11.20 | |
| Dichtung VC001GL | ||||
| 071 | 422805-2 | 2.45 | 2.92 | |
| Unterkessel VC001GL | ||||
| 072 | 413B22-7 | 4.57 | 5.44 | |
| Gewindeschraube 4X25 Ga7020 | ||||
| 073 | 266374-1 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 191V70-3 | |||
| Puffer VC002GL | ||||
| 075 | 191V68-0 | 12.55 | 14.93 | |
| Linnen voorfilter stofzuiger | ||||
| 077 | 191V69-8 | 29.28 | 34.84 | |
| Gewindeschraube 4X25 Ga7020 | ||||
| 078 | 266374-1 | 0.83 | 0.99 | |
| Plattenhalter VC001GL | ||||
| 079 | 457853-2 | 1.72 | 2.05 | |
| Halter VC001GL | ||||
| 080 | 457852-4 | 1.43 | 1.70 | |
| Klammer | ||||
| 081 | 421468-1 | 0.83 | 0.99 | |
| Kessel VC003GL | ||||
| 082 | 457855-8 | 34.35 | 40.88 | |
| O-Ring 56 | ||||
| 083 | 213655-4 | 1.72 | 2.05 | |
| Einlass VC001GL | ||||
| 084 | 457851-6 | 3.20 | 3.81 | |
| Puffer VC001GL | ||||
| 085 | 422176-7 | 17.92 | 21.32 | |
| Schwenkrad mit Bremse 50mm | ||||
| 086 | 168535-8 | 5.88 | 7.00 | |
| Drehrad 50mm | ||||
| 087 | 168434-4 | 5.88 | 7.00 | |
| Erdleitung | ||||
| 088 | 649150-2 | 2.80 | 3.33 | |
| Stecker DHR400 | ||||
| 089 | 632L47-4 | 17.92 | 21.32 | |
| Abdeckung DVC265 | ||||
| 090 | 140G18-2 | 2.80 | 3.33 | |
| O-Ring 16 SP001G | ||||
| 090C10 | 213A05-9 | 0.83 | 0.99 | |
| Label Kappe DVC265 | ||||
| 090C20 | 818F57-1 | 2.80 | 3.33 | |
| Schraube M3X6 | ||||
| 091 | 652031-1 | 0.83 | 0.99 | |
