Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 01535000 ( BASIC250-50WOF )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

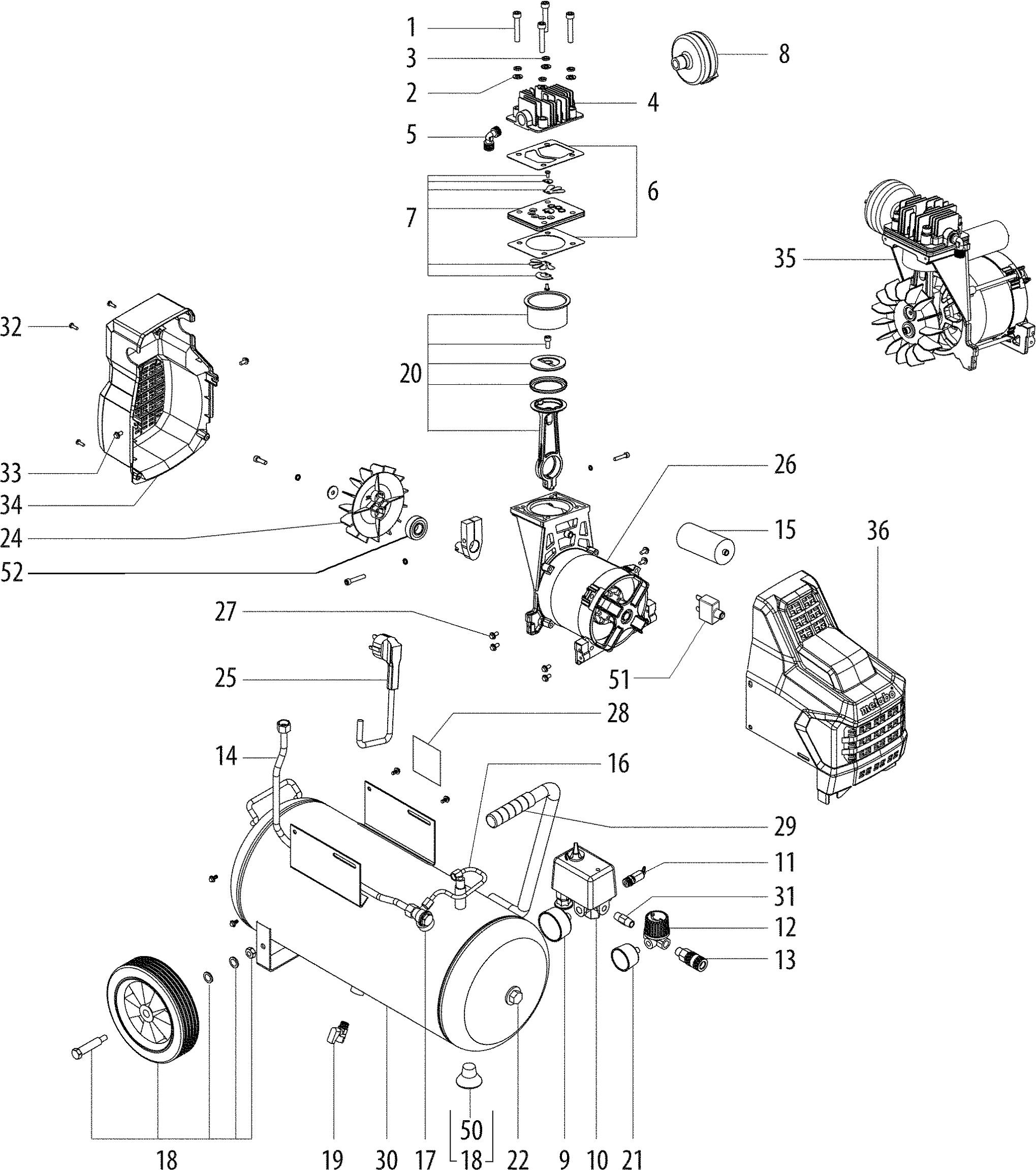

Zeichnungen der Metabo 01535000 ( BASIC250-50WOF )
Teileliste der Metabo 01535000 ( BASIC250-50WOF )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube,M8x45 | ||||
| 1 | 141124320 | 1.38 | 1.64 | |
| Scheibe | ||||
| 2 | 141156000 | 1.38 | 1.64 | |
| Federscheibe | ||||
| 3 | 141156690 | 1.38 | 1.64 | |
| Zylinderkopf | ||||
| 4 | 315418700 | 11.28 | 13.42 | |
| Winkelverschraubung | ||||
| 5 | 341721910 | 2.10 | 2.50 | |
| Dichtungssatz | ||||
| 6 | 316092860 | 1.38 | 1.64 | |
| Ventilplattensatz | ||||
| 7 | 316058200 | 10.80 | 12.85 | |
| Luftfilter | ||||
| 8 | 341164790 | 2.82 | 3.36 | |
| Manometer, Anschluss hinten | ||||
| 9 | 341164680 | 6.66 | 7.93 | |
| Druckschalter | ||||
| 10 | 343411060 | 49.61 | 59.04 | |
| Sicherheitsventil 1/4" A / 8 BAR | ||||
| 11 | 341164650 | 8.16 | 9.71 | |
| Druckminderer RP-192 1/4" I-A | ||||
| 12 | 341164670 | 9.60 | 11.42 | |
| Schnellanschlusskupplung R 1/4"AG | ||||
| 13 | 341210870 | 6.66 | 7.93 | |
| Druckleitung | ||||
| 14 | 343440100 | 4.14 | 4.93 | |
| Kondensator | ||||
| 15 | 343254860 | 10.80 | 12.85 | |
| Rohr | ||||
| 16 | 315418710 | 2.82 | 3.36 | |
| Rueckschlagventil | ||||
| 17 | 341164620 | 6.66 | 7.93 | |
| Radsatz | ||||
| 18 | 316058160 | 12.43 | 14.79 | |
| Wasserablassventil 1/4" | ||||
| 19 | 341164800 | 5.40 | 6.43 | |
| Satz Pleuel (f. Kolben) | ||||
| 20 | 316058180 | 39.71 | 47.25 | |
| Manometer, ANSCHLUSS HINTEN | ||||
| 21 | 341164690 | 8.16 | 9.71 | |
| Verschlussschraube 1/2" | ||||
| 22 | 341721920 | 1.38 | 1.64 | |
| Luefterfluegel vollst. | ||||
| 24 | 316058220 | 2.10 | 2.50 | |
| Gummikabel 3GX1,5X3000 | ||||
| 25 | 344499900 | 9.60 | 11.42 | |
| Motor vollst. | ||||
| 26 | 317004420 | 185.90 | 221.22 | |
| Zylinderschraube mit Bund | ||||
| 27 | 141124330 | 1.38 | 1.64 | |
| Leistungsschild 01535000 Basic 250-50 W | ||||
| 28 | 338067630 | 1.38 | 1.64 | |
| Handgriff | ||||
| 29 | 343440190 | 3.42 | 4.07 | |
| Behaelter (Kessel) | ||||
| 30 | 341164830 | 196.84 | 234.24 | |
| Doppelnippel R 1/4" | ||||
| 31 | 341164640 | 1.56 | 1.86 | |
| Sechskantschr. | ||||
| 32 | 141121830 | 1.56 | 1.86 | |
| Linsenblechschraube | ||||
| 33 | 141124340 | 1.38 | 1.64 | |
| Abdeckhaube | ||||
| 34 | 343440110 | 4.74 | 5.64 | |
| Verdichter vollst. | ||||
| 35 | 316059370 | 272.69 | 324.50 | |
| Abdeckhaube, motor | ||||
| 36 | 343440030 | 8.16 | 9.71 | |
| Gummifuss | ||||
| 50 | 344113530 | 1.38 | 1.64 | |
| Motorschutzschalter, 6A | ||||
| 51 | 343411820 | 5.40 | 6.43 | |
| 52 | 143116240 | 8.16 | 9.71 | |
