Metabo BHE 20 Compact Zeichnungen und Teile

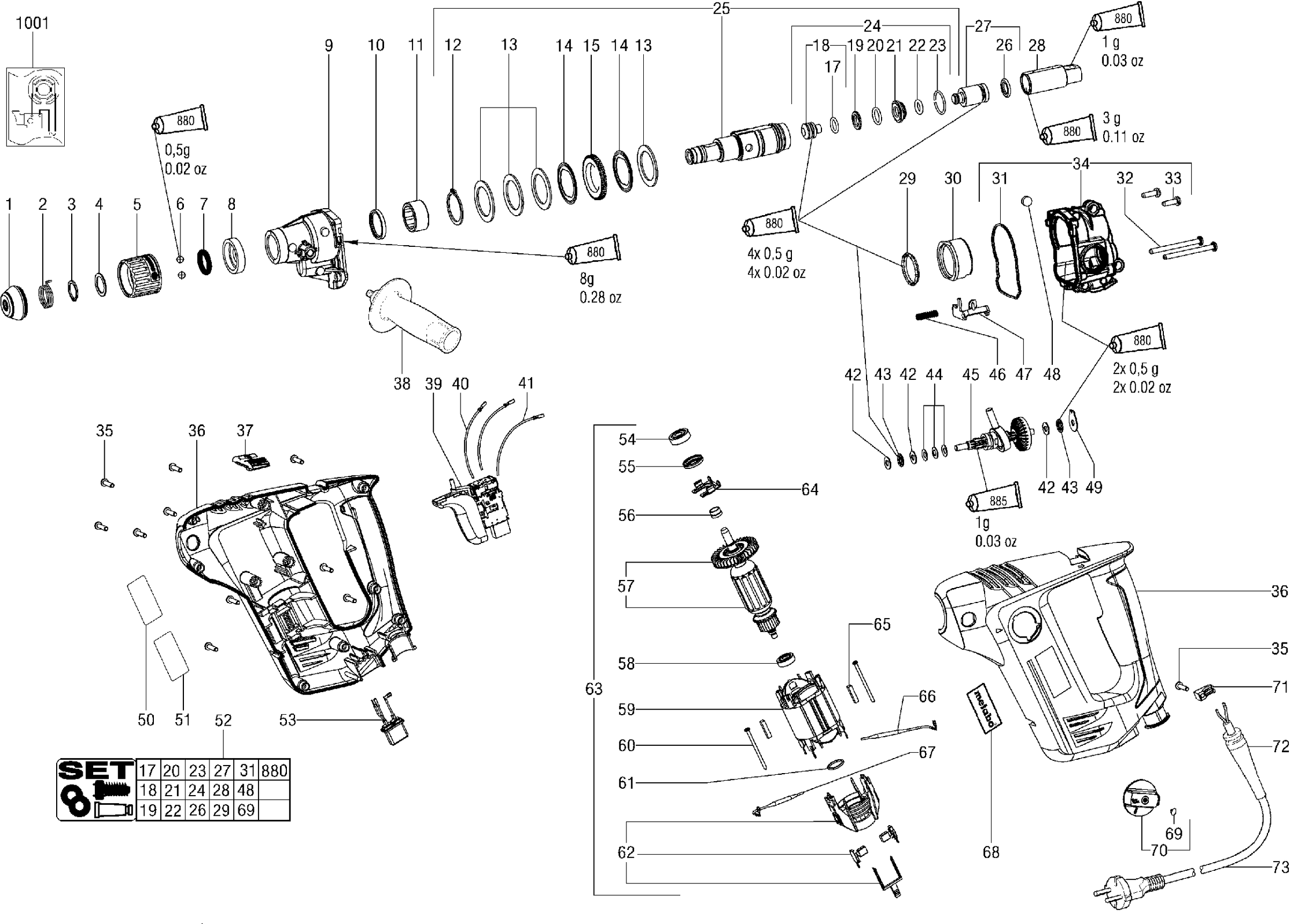

Auf dem Typenschild sollte die Typenbezeichnung 00402000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der METABO BHE 20 Compact
Teileliste der Metabo BHE 20 Compact
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Gummikappe | ||||
| 1 | 343430090 | Gummikappe | € 2.11 | |
| Drehfeder | ||||
| 2 | 342021040 | Drehfeder | € 1.52 | |
| Sicherungsring | ||||
| 3 | 141155460 | Sicherungsring | € 1.45 | |
| Scheibe | ||||
| 4 | 141155470 | Scheibe | € 1.45 | |
| Verstellring | ||||
| 5 | 343374550 | Verstellring | € 5.45 | |
| Kugel | ||||
| 6 | 143120320 | Kugel | € 1.45 | |
| Zugfederring | ||||
| 7 | 342001560 | Zugfederring | € 2.83 | |
| Distanzring | ||||
| 8 | 343361690 | Distanzring | € 1.52 | |
| Getriebegehaeuse Vorne vollst. | ||||
| 9 | 316038920 | Getriebegehaeuse Vorne vollst. | € 56.10 | |
| Dichtring | ||||
| 10 | 143194060 | Dichtring | € 2.11 | |
| Nadelhuelse | ||||
| 11 | 143113940 | Nadelhuelse | € 10.89 | |
| Sicherungsring | ||||
| 12 | 141180170 | Sicherungsring | € 1.45 | |
| Tellerfeder | ||||
| 13 | 342070340 | Tellerfeder | € 2.83 | |
| Reibscheibe | ||||
| 14 | 339004870 | Reibscheibe | € 1.52 | |
| Stirnrad | ||||
| 15 | 340003570 | Stirnrad | € 8.20 | |
| O-Ring | ||||
| 17 | 143192400 | O-Ring | € 1.52 | |
| Doepper vollst. | ||||
| 18 | 316020620 | Doepper vollst. | € 17.44 | |
| Daempfungsring | ||||
| 19 | 341055960 | Daempfungsring | € 3.48 | |
| O-Ring | ||||
| 20 | 143194640 | O-Ring | € 1.52 | |
| Faengerhuelse | ||||
| 21 | 341055080 | Faengerhuelse | € 5.45 | |
| O-Ring | ||||
| 22 | 143193920 | O-Ring | € 5.45 | |
| Sprengring | ||||
| 23 | 141181860 | Sprengring | € 1.45 | |
| Faengerhuelse vollst. | ||||
| 24 | 316026120 | Faengerhuelse vollst. | € 40.00 | |
| Sich.Kuppl. vollst. | ||||
| 25 | 316038860 | Sich.Kuppl. vollst. | € 137.63 | |
| Profildichtring | ||||
| 26 | 344093140 | Profildichtring | € 4.21 | |
| Schlaeger vollst. | ||||
| 27 | 316017660 | Schlaeger vollst. | € 29.95 | |
| Erregerhuelse | ||||
| 28 | 341052990 | Erregerhuelse | € 22.43 | |
| Kugelhalter | ||||
| 29 | 320050200 | Kugelhalter | € 3.48 | |
| Lagerring | ||||
| 30 | 341057740 | Lagerring | € 29.95 | |
| Dichtung | ||||
| 31 | 344097140 | Dichtung | € 1.45 | |
| Linsenschraube | ||||
| 32 | 341703910 | Linsenschraube | € 1.45 | |
| Linsenschr.(DIN 7985) | ||||
| 33 | 141121640 | Linsenschr.(DIN 7985) | € 1.45 | |
| Getriebegehaeuse Hinten vollst. | ||||
| 34 | 316038950 | Getriebegehaeuse Hinten vollst. | € 44.92 | |
| Linsenblechschraube | ||||
| 35 | 141116020 | Linsenblechschraube | € 1.52 | |
| Gehaeuse m.Deckel zweiteilig | ||||
| 36 | 343391040 | Gehaeuse m.Deckel zweiteilig | € 29.95 | |
| Schaltschieber R+L Rot | ||||
| 37 | 343391310 | Schaltschieber R+L Rot | € 1.45 | |
| Antivibrationshandgriff,M 8 | ||||
| 38 | 314000970 | Antivibrationshandgriff,M 8 | € 13.65 | |
| Potischalter,230V | ||||
| 39 | 343408170 | Potischalter,230V | € 29.95 | |
| Litze AWG18/19 Wh | ||||
| 40 | 344496740 | Litze AWG18/19 Wh | € 1.45 | |
| Litze AWG18/19 Bk | ||||
| 41 | 344496730 | Litze AWG18/19 Bk | € 1.45 | |
| Scheibe | ||||
| 42 | 339129610 | Scheibe | € 1.45 | |
| Axial-Nadelkranz | ||||
| 43 | 143114280 | Axial-Nadelkranz | € 5.45 | |
| Tellerfeder | ||||
| 44 | 141154920 | Tellerfeder | € 1.52 | |
| Ritzelwelle vollst. | ||||
| 45 | 316039240 | Ritzelwelle vollst. | € 124.39 | |
| Druckfeder | ||||
| 46 | 342003280 | Druckfeder | € 1.45 | |
| Schaltgabel | ||||
| 47 | 339132560 | Schaltgabel | € 2.11 | |
| Dichtfilz | ||||
| 48 | 344070670 | Dichtfilz | € 1.45 | |
| Anlaufblech | ||||
| 49 | 339130980 | Anlaufblech | € 1.45 | |
| Nicht bestellbar | ||||
| 50 | 399999990 | Nicht bestellbar | ||
| Leistungsschild | ||||
| 51 | 338047000 | Leistungsschild | € 1.45 | |
| Nicht bestellbar | ||||
| 52 | 316039980 | Nicht bestellbar | ||
| Geraetedose vollst. | ||||
| 53 | 316039450 | Geraetedose vollst. | € 8.20 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 54 | 143114880 | Rillenkugellager, 8X 22X 7 | € 2.83 | |
| Distanzring | ||||
| 55 | 344097180 | Distanzring | € 2.11 | |
| Distanzhuelse | ||||
| 56 | 343391700 | Distanzhuelse | € 1.45 | |
| Anker vollst. 230 V | ||||
| 57 | 310008720 | Anker vollst. 230 V | € 87.18 | |
| Rillenkugellager, 6X 19X 6 | ||||
| 58 | 143114750 | Rillenkugellager, 6X 19X 6 | € 2.83 | |
| Feldpak.m.Wickl. 230 V | ||||
| 59 | 311010350 | Feldpak.m.Wickl. 230 V | € 22.43 | |
| Linsenschraube | ||||
| 60 | 341570070 | Linsenschraube | € 1.45 | |
| O-Ring | ||||
| 61 | 143192430 | O-Ring | € 1.52 | |
| Kohle vollst. m. Lagerbuegel | ||||
| 62 | 316038760 | Kohle vollst. m. Lagerbuegel | € 15.04 | |
| Motor vollst. 230 V | ||||
| 63 | 317003250 | Motor vollst. 230 V | € 173.90 | |
| Festlagerdeckel | ||||
| 64 | 339132570 | Festlagerdeckel | € 1.52 | |
| Gummistopfen | ||||
| 65 | 344093350 | Gummistopfen | € 1.45 | |
| Funkentstoerdrossel | ||||
| 66 | 343254320 | Funkentstoerdrossel | € 2.83 | |
| Funkentstoerdrossel | ||||
| 67 | 343254310 | Funkentstoerdrossel | € 2.83 | |
| M-Schild 08 52x22 | ||||
| 68 | 338122160 | M-Schild 08 52x22 | € 1.45 | |
| Plombe | ||||
| 69 | 343376750 | Plombe | € 1.52 | |
| Schaltknopf vollst. | ||||
| 70 | 316040150 | Schaltknopf vollst. | € 9.66 | |
| Kabelschelle | ||||
| 71 | 343362490 | Kabelschelle | € 1.52 | |
| Kabelschutz | ||||
| 72 | 344101140 | Kabelschutz | € 2.11 | |
| Kabel m.CEE-Stecker | ||||
| 73 | 344486730 | Kabel m.CEE-Stecker | € 17.44 | |
| Tube-Fett G 14 - 111 | ||||
| 880 | 344130800 | Tube-Fett G 14 - 111 | € 17.44 | |
| Tube Fett SF 011 50Gr 1,8Oz | ||||
| 885 | 344130560 | Tube Fett SF 011 50Gr 1,8Oz | € 29.95 | |
| Nicht bestellbar | ||||
| 1001 | 338504380 | Nicht bestellbar | ||
