Metabo BHE 24 Zeichnungen und Teile

Suche nach Teilen:
MetaboAuf dem Typenschild sollte die Typenbezeichnung 00243000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

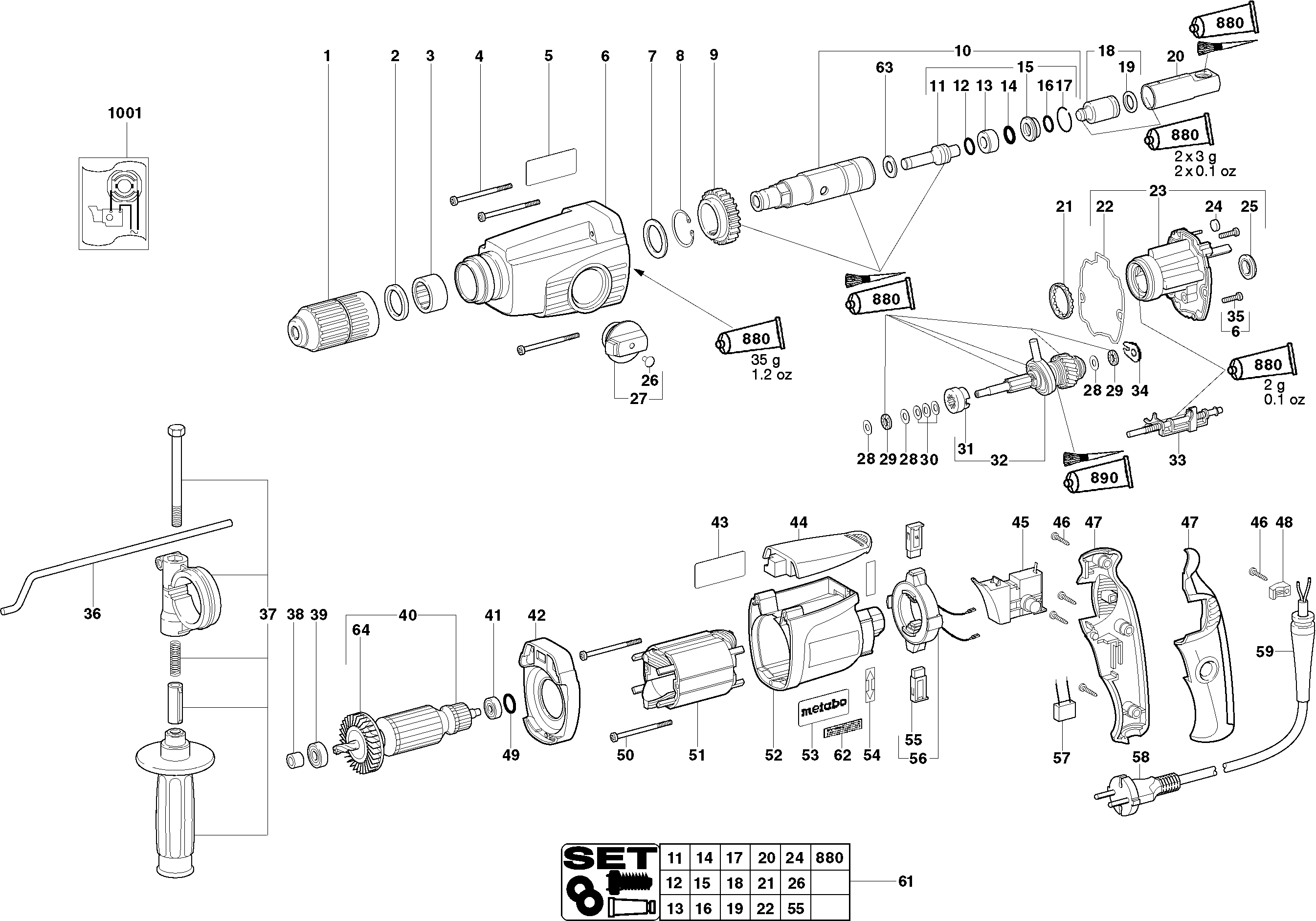

Zeichnungen der METABO BHE 24

Teileliste der Metabo BHE 24

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Wechselfutter SDS-Plus
1316029590Wechselfutter SDS-Plus€ 68.75
Radialwellendichtring
2143194910Radialwellendichtring€ 1.52
Nadelhuelse
3143113830Nadelhuelse€ 17.44
Linsenblechschraube
4141122490Linsenblechschraube€ 1.52
Hinweisschild-Hammer
5338114490Hinweisschild-Hammer€ 1.52
Getriebegeh. vollst.
6316031900Getriebegeh. vollst.€ 62.36
Stuetzscheibe
7141153750Stuetzscheibe€ 1.52
Sprengring
8141155450Sprengring€ 1.45
Schiebenabe
9340003310Schiebenabe€ 10.89
Bohrhuelse vollst.
10316032220Bohrhuelse vollst.€ 74.87
Doepper vollst.
11316031910Doepper vollst.€ 15.04
O-Ring
12143192400O-Ring€ 1.52
Stuetzring
13341012550Stuetzring€ 2.83
O-Ring
14143193910O-Ring€ 1.52
Faengerhuelse vollst.
15316032200Faengerhuelse vollst.€ 22.43
O-Ring
16143193920O-Ring€ 5.45
Sprengring
17141181840Sprengring€ 1.45
Schlaeger vollst.
18316017660Schlaeger vollst.€ 29.95
Profildichtring
19344093140Profildichtring€ 4.21
Erregerbuchse vollst.
20341056150Erregerbuchse vollst.€ 22.43
Kugelhalter
21320050480Kugelhalter€ 2.83
Profildichtung
22344095570Profildichtung€ 1.52
Getriebeflansch vollst.
23316030540Getriebeflansch vollst.€ 44.92
Dichtfilz
24344070670Dichtfilz€ 1.45
Gummipuffer
25344095920Gummipuffer€ 1.45
Plombe
26343376750Plombe€ 1.52
Schaltknopf vollst.
27316032630Schaltknopf vollst.€ 8.20
Scheibe
28339129610Scheibe€ 1.45
Axial-Nadelkranz
29143114280Axial-Nadelkranz€ 5.45
Tellerfeder
30141154920Tellerfeder€ 1.52
Kupplungshuelse
31340003220Kupplungshuelse€ 6.68
Sich.Kuppl.Vollst.
32316034880Sich.Kuppl.Vollst.€ 99.83
Schaltelement vollst. (ohne Drehstop)
33316031360Schaltelement vollst. (ohne Drehstop)€ 9.66
Anlaufblech
34339130980Anlaufblech€ 1.45
Linsenschr .(DIN 7985)
35141119440Linsenschr .(DIN 7985)€ 1.45
Tiefenanschlag
36341511630Tiefenanschlag€ 4.21
Haltegriff vollst.
37314000770Haltegriff vollst.€ 22.43
Abdichtring
38343376040Abdichtring€ 1.52
Rillenkugellager, 8X 22X 7
39143114880Rillenkugellager, 8X 22X 7€ 2.83
Anker vollst. 230V
40310007830Anker vollst. 230V€ 105.42
Rillenkugellager, 6X 19X 6
41143114750Rillenkugellager, 6X 19X 6€ 2.83
Zwischenflansch
42343374270Zwischenflansch€ 5.45
Leistungsschild
43338044580Leistungsschild€ 1.45
Deckel ohne Elektronik
44343374280Deckel ohne Elektronik€ 5.45
Elektronikschalter ohne Stellrad, Hw
45343407200Elektronikschalter ohne Stellrad, Hw€ 24.95
Linsenblechschraube
46141117060Linsenblechschraube€ 1.52
Pistolengriff zweiteilig, gummiert
47343393030Pistolengriff zweiteilig, gummiert€ 10.89
Kabelschelle
48343362490Kabelschelle€ 1.52
O-Ring
49143192430O-Ring€ 1.52
Linsenblechschraube
50141118260Linsenblechschraube€ 1.45
Feldpak.m.Wickl.230V
51311009800Feldpak.m.Wickl.230V€ 17.44
Motorgehaeuse
52315012650Motorgehaeuse€ 13.65
M-Schild 08 52x22
53338122160M-Schild 08 52x22€ 1.45
Hinweisschild
54338115410Hinweisschild€ 1.45
Nicht bestellbar
55316034550Nicht bestellbar
Kohlehaltermodul R+L
56316028100Kohlehaltermodul R+L€ 20.04
Entstoerkondensator
57343253780Entstoerkondensator€ 4.21
Kabel m.CEE-Stecker
58344486730Kabel m.CEE-Stecker€ 17.44
Kabelschutz
59344101140Kabelschutz€ 2.11
Wartungsset
61316032690Wartungsset€ 118.92
Nicht bestellbar
62399999990Nicht bestellbar
Ring
63341012630Ring€ 1.52
Luefter mit Staubschutzkorb
64316035730Luefter mit Staubschutzkorb€ 5.45
Tube-Fett G 14 - 111
880344130800Tube-Fett G 14 - 111€ 17.44
Tube Fett SF 011 50Gr 1,8Oz
890344130560Tube Fett SF 011 50Gr 1,8Oz€ 29.95
Nicht bestellbar
1001338504130Nicht bestellbar
