Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 0104705000-11 (BKH450Plus5,50DNB)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

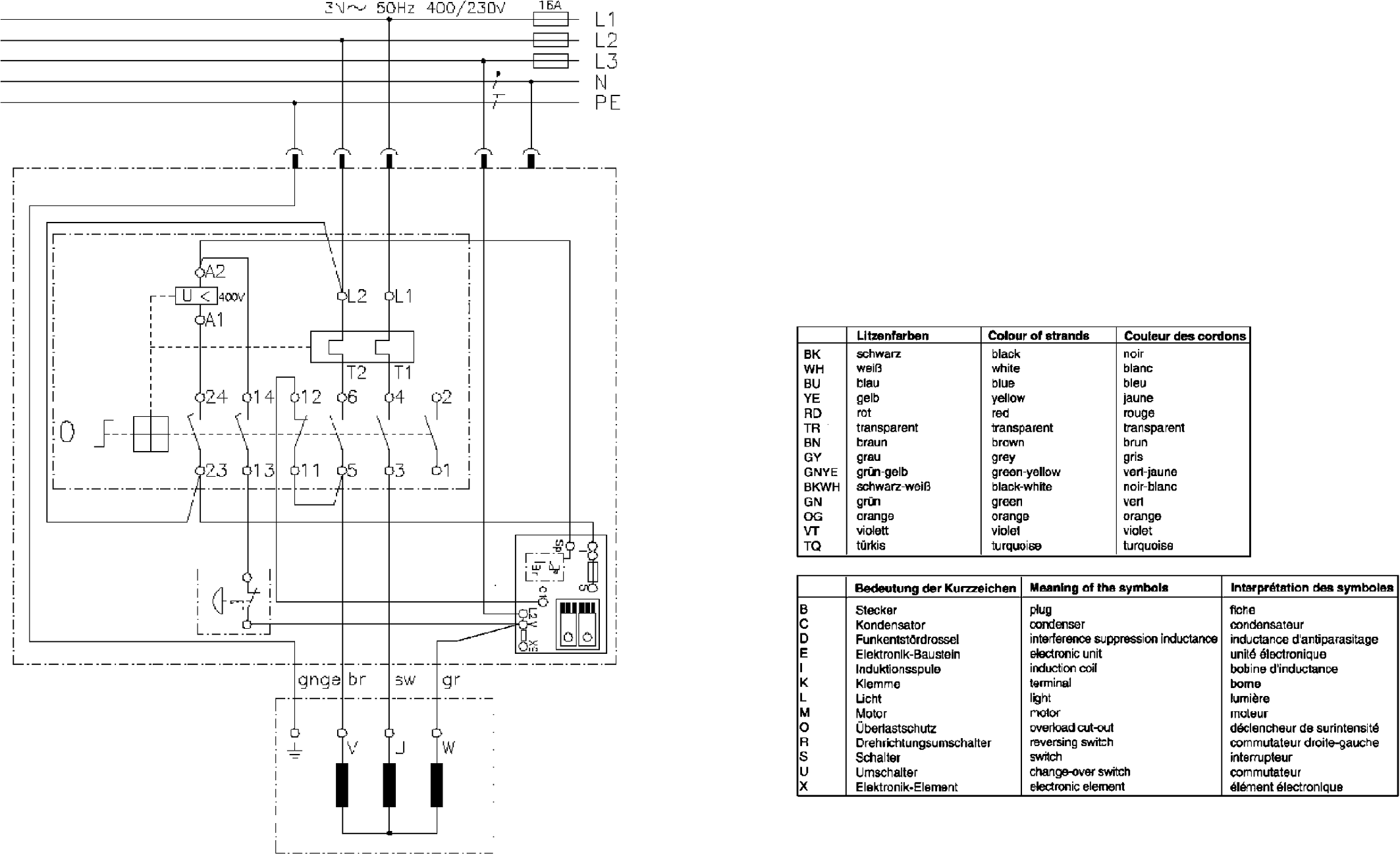

Zeichnungen der Metabo 0104705000-11 (BKH450Plus5,50DNB)
Teileliste der Metabo 0104705000-11 (BKH450Plus5,50DNB)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keil | ||||
| 1 | 6721059322 | 1.55 | 1.84 | |
| Flansch RD 30 | ||||
| 2 | 1380214560 | 32.27 | 38.40 | |
| KRAAGENSCHRAUBE M 10 SW 19X37 | ||||
| 3 | 1395205176 | 13.48 | 16.04 | |
| Unterlegscheibe | ||||
| 4 | 6300019984 | 1.56 | 1.86 | |
| Zugfeder RDA 40X190 | ||||
| 5 | 7051205370 | 32.27 | 38.40 | |
| Schlossschraube mit quadratischem Einsatz M 12X40 | ||||
| 6 | 6110149253 | 1.68 | 2.00 | |
| JUSTIERPLATTE BL 0.5X59X79 | ||||
| 7 | 1392205647 | 1.68 | 2.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 1380742027 | |||
| TELLERFEDERRING | ||||
| 9 | 7053063343 | 1.55 | 1.84 | |
| DRUCKPLATTE BL 2,99X80X60 | ||||
| 10 | 1382213749 | 1.68 | 2.00 | |
| Mutter | ||||
| 11 | 6209002432 | 4.51 | 5.37 | |
| HEBEL BL 2,99X90X663,7 | ||||
| 12 | 1392205086 | 13.48 | 16.04 | |
| Moer zeskant | ||||
| 13 | 141132030 | 1.56 | 1.86 | |
| AUFNAHMEMOTOR | ||||
| 14 | 2010200850 | 201.99 | 240.37 | |
| Sechskantschraube M 6X16 verz. Fleckbeschicht | ||||
| 15 | 6103001356 | 1.56 | 1.86 | |
| Flanschmutter | ||||
| 16 | 6209110995 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 1392205329 | |||
| Schroef zeskant | ||||
| 18 | 6103001178 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 1010732006 | |||
| Gegenflansch | ||||
| 20 | 1380214578 | 43.15 | 51.35 | |
| Sicherungsring B 13 VERZ. | ||||
| 21 | 6305002508 | 1.56 | 1.86 | |
| SECHSKANTSCHRAUBE M 12X1,5 LINKS X30 VERZ. | ||||
| 22 | 6103083956 | 7.22 | 8.59 | |
| Kompletter Deckel | ||||
| 23 | 1010740041 | 53.86 | 64.09 | |
| Scheibe | ||||
| 27 | 141150050 | 1.56 | 1.86 | |
| Zeskantschroef | ||||
| 41 | 141113330 | 1.68 | 2.00 | |
| Bogenplatte 22x21,5x96 | ||||
| 42 | 2390205263 | 11.74 | 13.97 | |
| Lagerbuchse RD 20/25/30X15 mit Bund | ||||
| 43 | 2391203167 | 3.71 | 4.41 | |
| BOGENPLATTE BL 4X388X40 | ||||
| 44 | 1492102810 | 8.89 | 10.58 | |
| KAPPE KLEMMSKÖRPER | ||||
| 45 | 2391205380 | 5.18 | 6.16 | |
| KLEMMAS RD 20X247 | ||||
| 46 | 1495102323 | 32.27 | 38.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 1495105233 | |||
| DREHFEDER RDI 32 RDA 40 X4,0 | ||||
| 48 | 7051205361 | 12.23 | 14.55 | |
| EINSTECKKEIL A 6X6X36 | ||||
| 49 | 6721019738 | 1.55 | 1.84 | |
| DREHGRIFF RD 50X220 | ||||
| 50 | 2391205259 | 12.23 | 14.55 | |
| RING ZA 20 | ||||
| 51 | 6403107385 | 1.56 | 1.86 | |
| Scheibe | ||||
| 52 | 141150010 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 2391205704 | |||
| HÖHENVERSTELLUNGSANZEIGE 1,00X29X3 | ||||
| 54 | 1110205682 | 7.22 | 8.59 | |
| Senkkopfschraube | ||||
| 55 | 6172001830 | 1.56 | 1.86 | |
| SPRINGSTIFT 6X36 | ||||
| 56 | 6503016379 | 1.56 | 1.86 | |
| Klemmkörper 42x52,5x110 | ||||
| 57 | 2390205212 | 18.80 | 22.37 | |
| ZEIGER BL 2X53X77 | ||||
| 58 | 1492103558 | 3.02 | 3.59 | |
| STARLOCK M. KAP RD 20 | ||||
| 59 | 7016026551 | 2.28 | 2.71 | |
| Flanschmutter | ||||
| 60 | 6209114230 | 1.56 | 1.86 | |
| Sechskantschraube M 10X20 verz. | ||||
| 61 | 6103005270 | 1.56 | 1.86 | |
| Sechskantmutter selbstsichernd | ||||
| 62 | 6202024139 | 1.56 | 1.86 | |
| Unterlegscheibe | ||||
| 63 | 6300016705 | 1.56 | 1.86 | |
| Kunststoff Scheibe RDI 12.2x30x31 | ||||
| 64 | 2391205186 | 1.56 | 1.86 | |
| VIERKANTE HÜLSE 20/20X12 | ||||
| 66 | 1495105241 | 3.71 | 4.41 | |
| SCHLITZBOLZEN MIT VIERKANT-EINSATZ M 6X45 VERZ | ||||
| 67 | 6110000624 | 1.56 | 1.86 | |
| SENKKOPF SCHRAUBE M.KREUZ M 6X16 VE | ||||
| 70 | 6131047582 | 1.56 | 1.86 | |
| Senkblechschraube | ||||
| 71 | 141123420 | 1.56 | 1.86 | |
| TISCHOBERFLÄCHE BL 2,50X736X1071 | ||||
| 72 | 1382731391 | 213.88 | 254.52 | |
| Sechskantmutter selbstsichernd | ||||
| 73 | 6202002305 | 1.56 | 1.86 | |
| Druckfeder | ||||
| 74 | 7051207240 | 1.55 | 1.84 | |
| HEBEBÜGEL 2.99X90X112 | ||||
| 75 | 1492103230 | 3.71 | 4.41 | |
| Tischeinlegeprofil 549,5 ±0,3 mm | ||||
| 76 | 1393205551 | 21.64 | 25.75 | |
| QUERTRÄGER BL 2,50X86X656 | ||||
| 77 | 1392205035 | 11.74 | 13.97 | |
| SCHALTERPLATTE BL 2,99X85X180 | ||||
| 78 | 1382214133 | 16.25 | 19.34 | |
| Scheibe | ||||
| 79 | 141150130 | 1.56 | 1.86 | |
| Zeskantschroef | ||||
| 80 | 141113290 | 1.56 | 1.86 | |
| SSK-Schalter UC400V M=7,8A PHW K3000B/ | ||||
| 81 | 8132731935 | 296.22 | 352.50 | |
| Befestigungsklemme | ||||
| 82 | 8242051328 | 2.28 | 2.71 | |
| Linsenplatzschraube m. Linsenkopfschr. | ||||
| 83 | 6186602763 | 1.56 | 1.86 | |
| BKH/BKS-MOTOR 5,50 DNB | ||||
| 88 | 0100015501 | 1187.40 | 1413.01 | |
| Sicherheitsmutter Sechskant | ||||
| 89 | 141130650 | 1.68 | 2.00 | |
| VERLÄNGERUNGSPLATTE BL 2,00X572X832 TKHS315M | ||||
| 90 | 1382693309 | 94.12 | 112.00 | |
| Zeskantschroef | ||||
| 91 | 141114860 | 1.68 | 2.00 | |
| WINKELPLATTE BL 2,50X30X116 | ||||
| 92 | 1382693856 | 12.23 | 14.55 | |
| Sechskantschraube M 10X20 verz. | ||||
| 93 | 6103005270 | 1.56 | 1.86 | |
| DIAGONALSTÜTZE BL 2,5X30X591 | ||||
| 94 | 1382641074 | 8.89 | 10.58 | |
| Bein BKH/BKS | ||||
| 95 | 1010730674 | 43.15 | 51.35 | |
| STÜTZE BL 1,5X118X703 | ||||
| 96 | 1382641031 | 16.25 | 19.34 | |
| DIAGONALSTÜTZE BL 2,5X30X830 | ||||
| 97 | 1382641058 | 18.80 | 22.37 | |
| Schraube 6KT 17x30 M 8 | ||||
| 98 | 1395205516 | 3.02 | 3.59 | |
| Zylinderschraube | ||||
| 99 | 6127059207 | 1.56 | 1.86 | |
| STÜTZE BL 1,00X70X885 TVL-BKH/BKS | ||||
| 100 | 1382706559 | 16.25 | 19.34 | |
| TISCHOBERFLÄCHE cpl | ||||
| 110 | 1382731340 | 37.65 | 44.80 | |
| Sechskantschraube M 8X80 VERZ | ||||
| 111 | 141125190 | 1.55 | 1.84 | |
| Scheibe | ||||
| 112 | 141151340 | 1.56 | 1.86 | |
| Sechskantschraube M 6X35 verz. | ||||
| 113 | 6103004916 | 1.56 | 1.86 | |
| PASSFEDER D=1,5 X 180 | ||||
| 114 | 7051731284 | 8.89 | 10.58 | |
| LAGERBLOCK KOMPLETT BKH/BKS-Plus | ||||
| 115 | 1010731972 | 16.25 | 19.34 | |
| FÜHRUNG KOMPLETT BKH/BKS-Plus | ||||
| 116 | 1010731964 | 74.13 | 88.21 | |
| PASSFEDER D=1,5 X 180 | ||||
| 117 | 7051731292 | 8.89 | 10.58 | |
| HÜLSE RD 18X5 | ||||
| 118 | 1485731306 | 4.51 | 5.37 | |
| HÜLSE RD 18X5 | ||||
| 119 | 1381731312 | 1.56 | 1.86 | |
| Beschermkap, kpl BKH/BKS Plus | ||||
| 120 | 1010731956 | 161.61 | 192.32 | |
| TRENNMesser BL 3,00X214X304 BKH/BKS400 | ||||
| 121 | 1482731372 | 187.73 | 223.40 | |
| Sicherheitsmutter Sechskant | ||||
| 122 | 141130650 | 1.68 | 2.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 123 | 2391202772 | |||
| SENKKOPFSCHRAUBE M.SCHLITZ M 6X20 VER | ||||
| 124 | 6130019585 | 1.56 | 1.86 | |
| Zeskante moer | ||||
| 125 | 141130100 | 1.56 | 1.86 | |
| FÜHRUNG 140x30x53 | ||||
| 126 | 1381730669 | 74.13 | 88.21 | |
| Cilinderkopschroef | ||||
| 127 | 141113940 | 1.56 | 1.86 | |
| Parallelanschlag BKH/BKS-Plus | ||||
| 130 | 1010731743 | 187.73 | 223.40 | |
| Langschlitzschraube mit Quadratsteckplatz M 6X40 V | ||||
| 131 | 6110000616 | 1.56 | 1.86 | |
| LÄUFER FÜHRUNGSPLATTE | ||||
| 132 | 1392201587 | 1.56 | 1.86 | |
| SCHLITZBOLZEN 60X25 SCHWARZ | ||||
| 133 | 1391019971 | 1.68 | 2.00 | |
| Parallelanschlag BKH/BKS | ||||
| 134 | 1010731450 | 67.33 | 80.12 | |
| KNOPF | ||||
| 135 | 7005658068 | 2.28 | 2.71 | |
| VORSETZPROFIL | ||||
| 136 | 1383730720 | 53.86 | 64.09 | |
| ABSTANDSHÜLSE RD 15/6X12 | ||||
| 137 | 6442100576 | 2.28 | 2.71 | |
| Kabelklammer | ||||
| 138 | 7052078118 | 2.28 | 2.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139 | 141122870 | |||
| BOLT MIT KOPF | ||||
| 140 | 6632111175 | 2.28 | 2.71 | |
| SPANPLATTE ,BL 1X26X91.5 | ||||
| 141 | 1392205620 | 1.68 | 2.00 | |
| STARLOCK | ||||
| 142 | 7016050711 | 1.55 | 1.84 | |
| SPANNMITTELZENTRUM | ||||
| 143 | 1380731386 | 7.22 | 8.59 | |
| Griff | ||||
| 144 | 1381731843 | 11.74 | 13.97 | |
| SCHLITZBOLZEN MIT VIERKANT-EINSATZ M 8X25 VERZ | ||||
| 145 | 6110000640 | 1.56 | 1.86 | |
| Platzschraube M. Kreuzkopf | ||||
| 146 | 6172015687 | 1.56 | 1.86 | |
| ENDSTÜCK FÜHRUNG. BL 2X26X35 | ||||
| 147 | 1492091649 | 5.87 | 6.99 | |
| FÜHRUNGSPROFIL 543,5 MM | ||||
| 148 | 1383731590 | 37.65 | 44.80 | |
| Halter BL 2,99x79x207 | ||||
| 150 | 1482730767 | 18.80 | 22.37 | |
| LAMELLENSTOPFEN RD 25 1-3 | ||||
| 151 | 1381730715 | 1.56 | 1.86 | |
| Senkkopfschraube | ||||
| 152 | 6172028215 | 1.56 | 1.86 | |
| Winkelmesser | ||||
| 153 | 1110205593 | 11.74 | 13.97 | |
| Senkkopfschraube | ||||
| 154 | 6172091014 | 1.56 | 1.86 | |
| Nonius Skala 1.00 | ||||
| 155 | 1110205607 | 18.80 | 22.37 | |
| HALTER NONIUS-LEISTE | ||||
| 156 | 2391205615 | 2.28 | 2.71 | |
| Sechskantmutter flach | ||||
| 157 | 6205029131 | 1.56 | 1.86 | |
| Einstellschraube | ||||
| 158 | 6161029309 | 1.56 | 1.86 | |
| PASBOLZEN SW 19X42 | ||||
| 159 | 1395205400 | 48.48 | 57.69 | |
| Federring B 12 VERZ. | ||||
| 160 | 6302085941 | 1.56 | 1.86 | |
| Verlängerung | ||||
| 161 | 2380730793 | 10.38 | 12.35 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 162 | 141110270 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 163 | 1390205739 | |||
| Zeskantschroef | ||||
| 164 | 141110290 | 1.68 | 2.00 | |
| Scheibe | ||||
| 165 | 141151940 | 1.56 | 1.86 | |
| WINKELFÜHRUNG | ||||
| 166 | 2010200922 | 43.15 | 51.35 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 167 | 2391205470 | |||
| SCHRAUBE MIT VIERKANTISCHER EINLAGE M 10X30 VERZ | ||||
| 168 | 6110091603 | 1.56 | 1.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 169 | 1485730741 | |||
| SCHUBHANDGRIFF ROT | ||||
| 170 | 1388680470 | 37.65 | 44.80 | |
| SCHLUESSEL | ||||
| 171 | 1492102829 | 8.89 | 10.58 | |
| Stoessel | ||||
| 172 | 1394201630 | 7.22 | 8.59 | |
| FÜHRUNGSSTÜCK | ||||
| 173 | 2391205283 | 7.22 | 8.59 | |
| WINKELANSCHLAG | ||||
| 175 | 1010014146 | 134.27 | 159.78 | |
| Klemmhebel mit Innengewinde M 10 IG 18 mm | ||||
| 176 | 7006073730 | 10.38 | 12.35 | |
| Moer zeskant | ||||
| 177 | 141132030 | 1.56 | 1.86 | |
