Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 06304000 ( GE700BASIC )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Metabo 06304000 ( GE700BASIC )

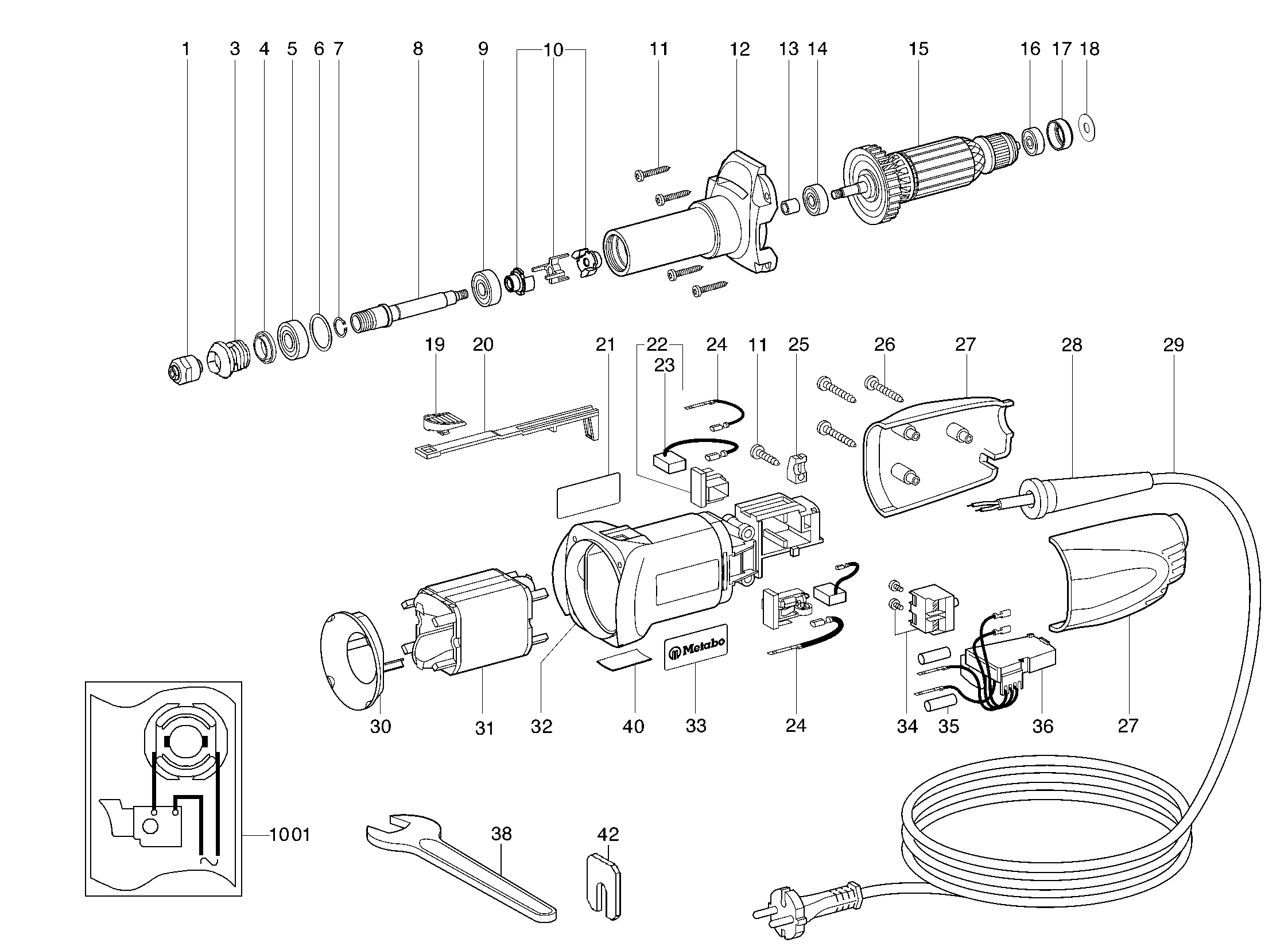

Teilezeichnung 1

Teilezeichnung 2

Teileliste der Metabo 06304000 ( GE700BASIC )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Spannzange 6 mm mit Spannmutter (6-Kant)
1 631945000 15.65 18.62

Schutzring
3 341053920 34.65 41.23

Labyrinthring
4 339038180 3.42 4.07

Rillenkugellager, 12X 28X 8
5 143114500 8.16 9.71

Scheibe
6 141151480 1.56 1.86

Sicherungsring
7 141180060 1.38 1.64

Spindel
8 341160960 39.71 47.25

Rillenkugellager, 10X 26X 8
9 143112150 12.43 14.79

Kupplung vollst.
10 316050890 12.43 14.79

Linsenblechschraube
11 141116020 1.56 1.86

Spindelkopf
12 315415710 80.63 95.95

Distanzbuchse
13 341005220 1.56 1.86

Rillenkugellager, 8X 22X 7
14 143114880 2.82 3.36

Anker vollst. 230V
15 310007680 61.98 73.76

Rillenkugellager, 6X 19X 6
16 143114900 5.40 6.43

Gummibuchse
17 344095260 1.56 1.86

Scheibe
18 141153340 1.38 1.64

Schaltschieber rot
19 343394180 1.38 1.64

Schaltstange
20 343373640 1.56 1.86

Nicht mehr lieferbar
21 338044890

Kohlenhalter Kompl. absch.
22 316035500 6.66 7.93

Kohlebuerstensatz
23 316035510 11.28 13.42

Litze vollst.
24 344493960 1.56 1.86

Kabelschelle
25 343362490 1.56 1.86

Linsenblechschraube
26 141116990 1.56 1.86

Motorkappe 2-teilig
27 343373710 5.40 6.43

Kabeltuelle
28 344100970 1.56 1.86

Kabel m.CEE-Stecker
29 344493180 19.91 23.69

Luftleitscheibe
30 339150880 1.56 1.86

Feldpak.m.Wickl.230V
31 311009750 44.66 53.15

Motorgehaeuse
32 315012620 12.43 14.79

M-Schild 08 52x22
33 338122160 1.38 1.64

Schalter
34 343406730 14.96 17.80

Isolierschlauch
35 339040760 1.38 1.64

Vsc-Elektronik,230V 50 Hz
36 343077070 39.71 47.25

Einmaulschluessel
38 344161300 5.40 6.43

Gebotszeichen (Gebrauchsanl. lesen)
40 338117240 1.38 1.64

Schluessel
42 341050390 3.42 4.07

Nicht mehr lieferbar
1001 338501990
