Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 01754001 (KFM18LTX3RF)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

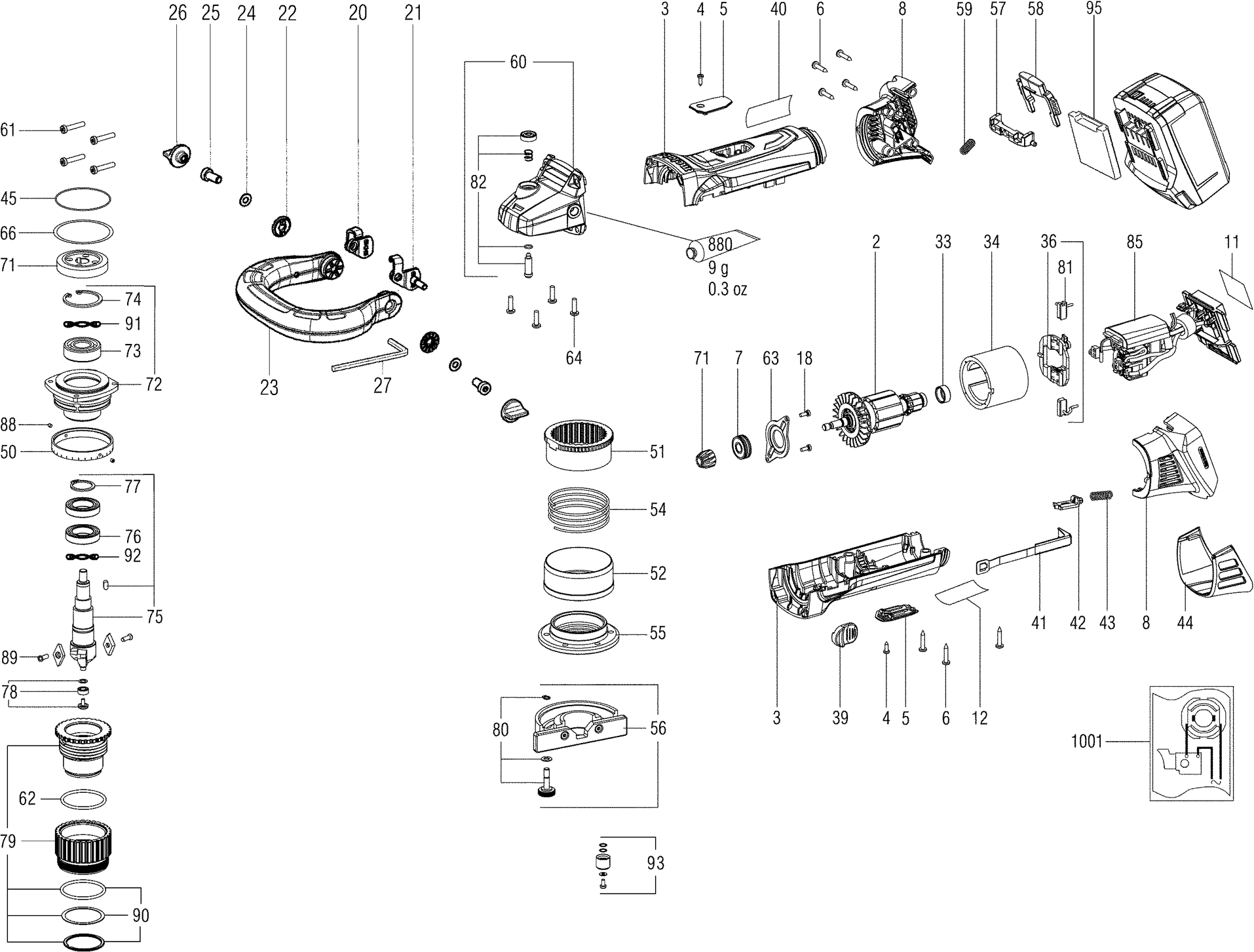

Zeichnungen der Metabo 01754001 (KFM18LTX3RF)
Teileliste der Metabo 01754001 (KFM18LTX3RF)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker compl.,18V | ||||
| 2 | 310010880 | 52.36 | 62.31 | |
| Motorgehaeuse | ||||
| 3 | 343398580 | 24.26 | 28.87 | |
| Linsenblechschraube m.Fl. | ||||
| 4 | 141119900 | 1.67 | 1.99 | |
| Koolborsteldeksel | ||||
| 5 | 343398600 | 1.67 | 1.99 | |
| Linsenblechschraube | ||||
| 6 | 141113180 | 1.67 | 1.99 | |
| Kugellager, 8x22x7 | ||||
| 7 | 143115060 | 6.05 | 7.20 | |
| Akkuschalen Grün | ||||
| 8 | 343430690 | 9.36 | 11.14 | |
| Typeplaatje | ||||
| 11 | 338065140 | 1.67 | 1.99 | |
| Aanduidingsplaatje waarschuwing | ||||
| 12 | 338127220 | 3.89 | 4.63 | |
| Lensschroef | ||||
| 18 | 141123990 | 1.67 | 1.99 | |
| Adapter links | ||||
| 20 | 339137590 | 6.05 | 7.20 | |
| Adapter rechts | ||||
| 21 | 339137600 | 6.05 | 7.20 | |
| Rastscheibe | ||||
| 22 | 341071240 | 13.93 | 16.58 | |
| Beugelgreep compl. | ||||
| 23 | 343399690 | 21.22 | 25.25 | |
| Scheibe Zn5Bk | ||||
| 24 | 141153390 | 1.67 | 1.99 | |
| Cilinderkopschroef | ||||
| 25 | 141114590 | 1.79 | 2.13 | |
| Vleugelmoer | ||||
| 26 | 341111870 | 2.43 | 2.89 | |
| Inbussleutel | ||||
| 27 | 344161510 | 1.79 | 2.13 | |
| Bus rubber | ||||
| 33 | 344098740 | 1.67 | 1.99 | |
| Feldpaket kompl., 2 polen | ||||
| 34 | 311011880 | 57.79 | 68.77 | |
| Kohlebürstenhalter compl., 18 V | ||||
| 36 | 316053210 | 13.93 | 16.58 | |
| Schalterschieber ,H/L | ||||
| 39 | 343397810 | 1.67 | 1.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 399999990 | |||
| Schakelstang | ||||
| 41 | 339136560 | 3.20 | 3.81 | |
| Steunstift | ||||
| 42 | 343398620 | 1.67 | 1.99 | |
| Druckfeder | ||||
| 43 | 342003030 | 1.67 | 1.99 | |
| Stoffilter | ||||
| 44 | 343398890 | 6.05 | 7.20 | |
| O-Ring schwarz silikonisiert | ||||
| 45 | 143195320 | 1.67 | 1.99 | |
| Schaalverdeling | ||||
| 50 | 341211520 | 35.72 | 42.51 | |
| Verstelring | ||||
| 51 | 341211530 | 100.68 | 119.81 | |
| Gehaeuse | ||||
| 52 | 341211540 | 83.19 | 99.00 | |
| Druckfeder | ||||
| 54 | 342004080 | 18.28 | 21.75 | |
| Grondplaat | ||||
| 55 | 341211550 | 111.19 | 132.32 | |
| Parallelgeleider compl. | ||||
| 56 | 316062870 | 117.12 | 139.37 | |
| Vergrendelstuk | ||||
| 57 | 343430520 | 1.67 | 1.99 | |
| Schakelschuif | ||||
| 58 | 343430530 | 1.79 | 2.13 | |
| Druckfeder | ||||
| 59 | 342003030 | 1.67 | 1.99 | |
| Tandwielhuis compl. | ||||
| 60 | 316046070 | 27.16 | 32.32 | |
| Linsenblechschraube | ||||
| 61 | 141117060 | 1.79 | 2.13 | |
| O-Ring | ||||
| 62 | 143191930 | 1.79 | 2.13 | |
| Vaste lagerdeksel | ||||
| 63 | 315417490 | 1.67 | 1.99 | |
| Lensschroef | ||||
| 64 | 141124090 | 1.67 | 1.99 | |
| Ausgleichsscheibe | ||||
| 66 | 339011860 | 1.67 | 1.99 | |
| Tandwiel set | ||||
| 71 | 316093360 | 29.97 | 35.66 | |
| Flens compl. | ||||
| 72 | 316093280 | 111.19 | 132.32 | |
| Groefkogellager | ||||
| 73 | 320054130 | 13.93 | 16.58 | |
| Sicherungsring | ||||
| 74 | 141180390 | 1.79 | 2.13 | |
| Spil compl. | ||||
| 75 | 316093290 | 281.70 | 335.22 | |
| Groefkogellager | ||||
| 76 | 320054160 | 46.99 | 55.92 | |
| Sicherungsring | ||||
| 77 | 141180130 | 1.67 | 1.99 | |
| Aanloopring compl. | ||||
| 78 | 316093300 | 24.26 | 28.87 | |
| HOOGTEVERSTELLING COMPLEET | ||||
| 79 | 316093370 | 195.30 | 232.41 | |
| Schroef compl. | ||||
| 80 | 316093380 | 15.31 | 18.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 81 | 399999990 | |||
| Spindelstopp vollst. | ||||
| 82 | 316040610 | 3.20 | 3.81 | |
| Elektronische Unit, 18v | ||||
| 85 | 343082750 | 111.19 | 132.32 | |
| Stelschroef | ||||
| 88 | 141124550 | 1.67 | 1.99 | |
| Schraube, Set | ||||
| 89 | 341723160 | 24.26 | 28.87 | |
| Sicherungsring cpl. | ||||
| 90 | 316096620 | 15.31 | 18.22 | |
| Federscheibe 26,4x33,9x0,3 | ||||
| 91 | 339007910 | 3.20 | 3.81 | |
| Federscheibe 23,5x30,5x0,25 | ||||
| 92 | 339007920 | 3.20 | 3.81 | |
| Kompletter Anlaufring | ||||
| 93 | 316066080 | 35.72 | 42.51 | |
| Abdeckkappe | ||||
| 95 | 343439680 | 1.67 | 1.99 | |
| Tube vet 100 gr. | ||||
| 880 | 344130920 | 41.32 | 49.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338505280 | |||
