Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 01751000 (KFM9-3RF)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

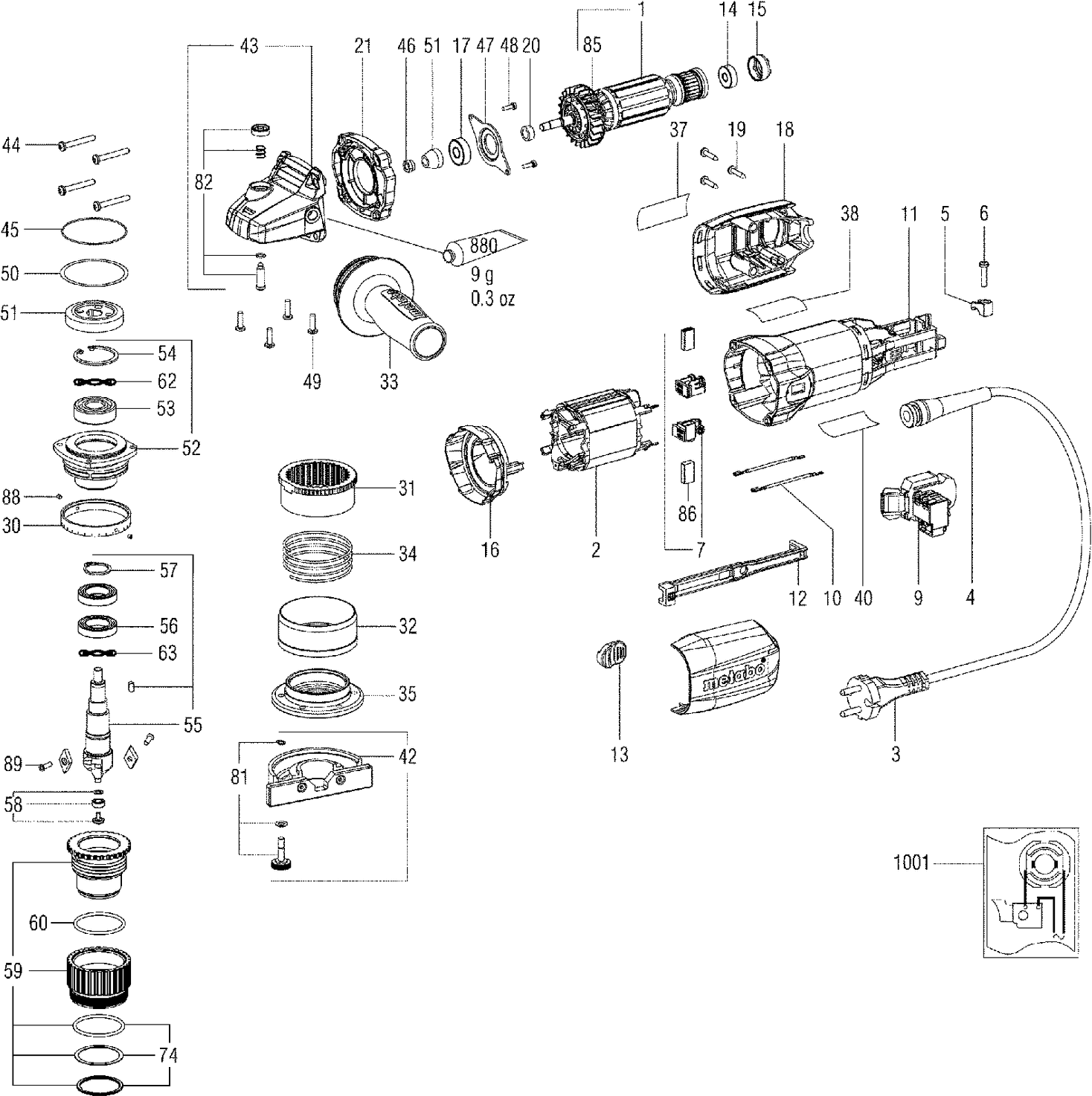

Zeichnungen der Metabo 01751000 (KFM9-3RF)
Teileliste der Metabo 01751000 (KFM9-3RF)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker compl.,230 V | ||||
| 1 | 310011830 | 70.83 | 84.29 | |
| Feld | ||||
| 2 | 311009770 | 52.36 | 62.31 | |
| Kabel m. CEE-stekker | ||||
| 3 | 344499650 | 21.22 | 25.25 | |
| Kabelbescherming | ||||
| 4 | 344097360 | 1.67 | 1.99 | |
| Kabelschelle | ||||
| 5 | 343362490 | 1.79 | 2.13 | |
| Linsenblechschraube | ||||
| 6 | 141117060 | 1.79 | 2.13 | |
| Koolborstelhouder compl. uitsch.,230V | ||||
| 7 | 316046890 | 12.19 | 14.51 | |
| Schakelaar m. elektronica,230 V/50-60 Hz | ||||
| 9 | 316051290 | 46.99 | 55.92 | |
| Verbindingsdraad compl. | ||||
| 10 | 344498880 | 1.67 | 1.99 | |
| Motorgehaeuse | ||||
| 11 | 315013660 | 12.19 | 14.51 | |
| Schakelstang | ||||
| 12 | 343430940 | 1.67 | 1.99 | |
| Schalterschieber ,H/L | ||||
| 13 | 343397810 | 1.67 | 1.99 | |
| Groefkogellager,6x19x6 | ||||
| 14 | 143115690 | 2.43 | 2.89 | |
| Bus rubber | ||||
| 15 | 344097870 | 1.67 | 1.99 | |
| Luchtgeleidingsschijf | ||||
| 16 | 343436590 | 2.43 | 2.89 | |
| Kugellager, 8x22x7 | ||||
| 17 | 143115060 | 6.05 | 7.20 | |
| Motorkap 2-delig | ||||
| 18 | 343433980 | 13.93 | 16.58 | |
| Linsenblechschraube | ||||
| 19 | 141113180 | 1.67 | 1.99 | |
| Afstandsbus | ||||
| 20 | 341006070 | 12.19 | 14.51 | |
| Tussenflens groen | ||||
| 21 | 343431740 | 10.82 | 12.88 | |
| Schaalverdeling | ||||
| 30 | 341211520 | 35.72 | 42.51 | |
| Verstelring | ||||
| 31 | 341211530 | 100.68 | 119.81 | |
| Gehaeuse | ||||
| 32 | 341211540 | 83.19 | 99.00 | |
| Antie vibratie handgreep,M 8 | ||||
| 33 | 314000970 | 15.31 | 18.22 | |
| Druckfeder | ||||
| 34 | 342004080 | 18.28 | 21.75 | |
| Grondplaat | ||||
| 35 | 341211550 | 111.19 | 132.32 | |
| Typeplaatje | ||||
| 37 | 338065100 | 1.67 | 1.99 | |
| Aanduidingsplaatje waarschuwing | ||||
| 38 | 338127220 | 3.89 | 4.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 399999990 | |||
| Parallelgeleider compl. | ||||
| 42 | 316062870 | 117.12 | 139.37 | |
| Tandwielhuis compl. | ||||
| 43 | 316046070 | 27.16 | 32.32 | |
| Linsenblechschraube | ||||
| 44 | 141116980 | 1.67 | 1.99 | |
| O-Ring schwarz silikonisiert | ||||
| 45 | 143195320 | 1.67 | 1.99 | |
| Zeskantmoer | ||||
| 46 | 341102140 | 1.67 | 1.99 | |
| Vaste lagerdeksel | ||||
| 47 | 315417490 | 1.67 | 1.99 | |
| Lensschroef | ||||
| 48 | 141124170 | 1.67 | 1.99 | |
| Lensschroef | ||||
| 49 | 141124090 | 1.67 | 1.99 | |
| Ausgleichsscheibe | ||||
| 50 | 339011860 | 1.67 | 1.99 | |
| Tandwiel set | ||||
| 51 | 316093360 | 29.97 | 35.66 | |
| Flens compl. | ||||
| 52 | 316093280 | 111.19 | 132.32 | |
| Groefkogellager | ||||
| 53 | 320054130 | 13.93 | 16.58 | |
| Sicherungsring | ||||
| 54 | 141180390 | 1.79 | 2.13 | |
| Spil compl. | ||||
| 55 | 316093290 | 281.70 | 335.22 | |
| Groefkogellager | ||||
| 56 | 320054160 | 46.99 | 55.92 | |
| Sicherungsring | ||||
| 57 | 141180130 | 1.67 | 1.99 | |
| Aanloopring compl. | ||||
| 58 | 316093300 | 24.26 | 28.87 | |
| HOOGTEVERSTELLING COMPLEET | ||||
| 59 | 316093370 | 195.30 | 232.41 | |
| O-Ring | ||||
| 60 | 143191930 | 1.79 | 2.13 | |
| Federscheibe 26,4x33,9x0,3 | ||||
| 62 | 339007910 | 3.20 | 3.81 | |
| Federscheibe 23,5x30,5x0,25 | ||||
| 63 | 339007920 | 3.20 | 3.81 | |
| Sicherungsring cpl. | ||||
| 74 | 316096620 | 15.31 | 18.22 | |
| Schroef compl. | ||||
| 81 | 316093380 | 15.31 | 18.22 | |
| Spindelstopp vollst. | ||||
| 82 | 316040610 | 3.20 | 3.81 | |
| Luefter mit Staubschutzkorb | ||||
| 85 | 316051700 | 5.49 | 6.53 | |
| Bürstenset ausschalten | ||||
| 86 | 316046900 | 12.19 | 14.51 | |
| Stelschroef | ||||
| 88 | 141124550 | 1.67 | 1.99 | |
| Schraube, Set | ||||
| 89 | 341723160 | 24.26 | 28.87 | |
| Tube vet 100 gr. | ||||
| 880 | 344130920 | 41.32 | 49.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338505710 | |||
