Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 12216000 ( KGSV72XACTSYM )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

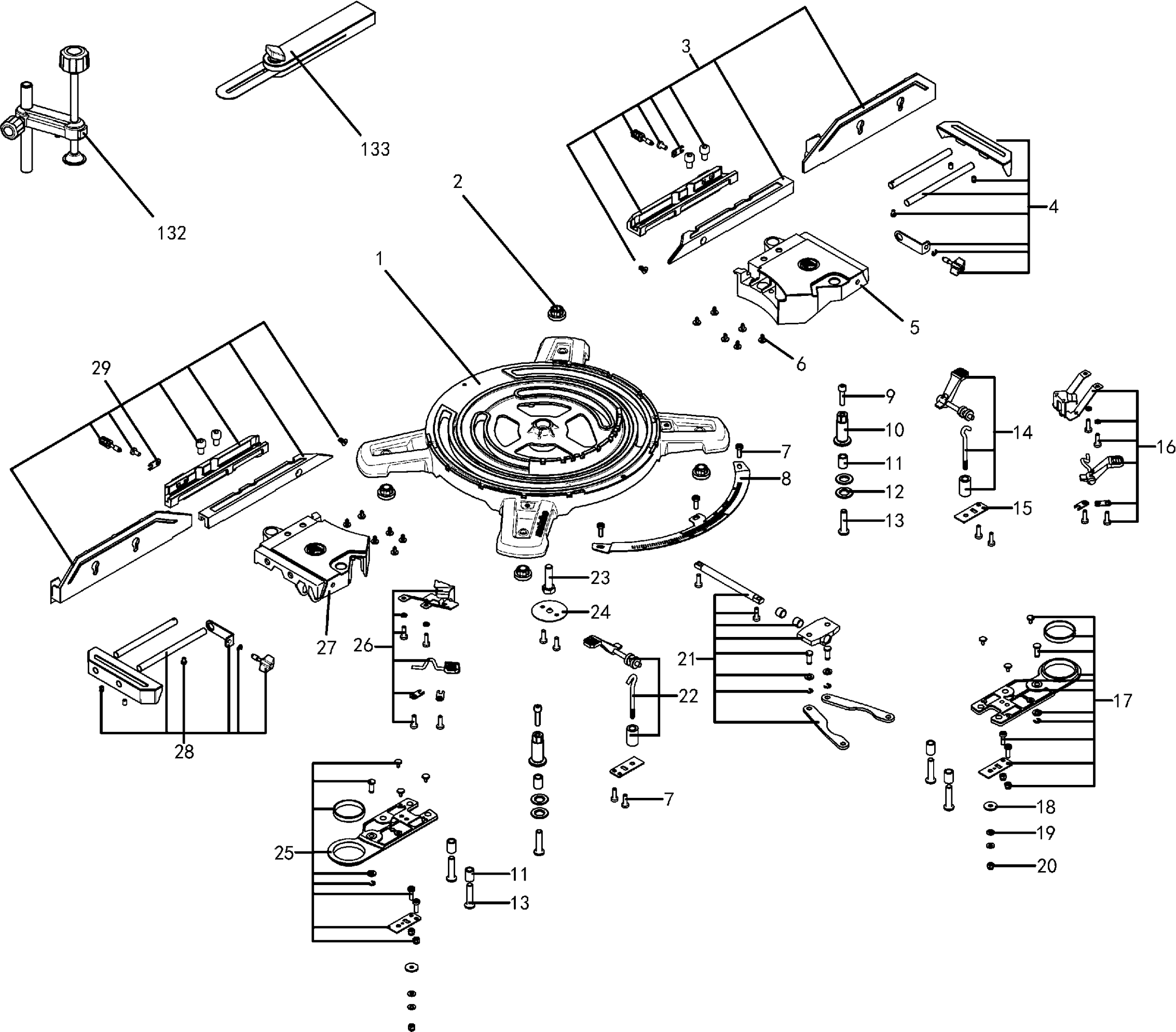

Zeichnungen der Metabo 12216000 ( KGSV72XACTSYM )
Teileliste der Metabo 12216000 ( KGSV72XACTSYM )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Platte | ||||
| 1 | 315419350 | 121.19 | 144.22 | |
| Rubberen voet | ||||
| 2 | 343442110 | 1.55 | 1.84 | |
| Tafelplaat rechts | ||||
| 3 | 316094350 | 94.12 | 112.00 | |
| Tafelverbreding compl.,rechts | ||||
| 4 | 316094360 | 32.27 | 38.40 | |
| Tisch mit Rechts-Einlage | ||||
| 5 | 315419370 | 32.27 | 38.40 | |
| Gleitfuss | ||||
| 6 | 343442550 | 1.55 | 1.84 | |
| Linsenschr.(DIN 7985) | ||||
| 7 | 141121640 | 1.55 | 1.84 | |
| Schaalverdeling voor | ||||
| 8 | 339137430 | 10.38 | 12.35 | |
| Cilinderkopschroef | ||||
| 9 | 141113890 | 1.67 | 1.99 | |
| Geleidingshuls | ||||
| 10 | 341165970 | 8.89 | 10.58 | |
| Geleidingshuls | ||||
| 11 | 341165960 | 3.02 | 3.59 | |
| GLIJSCHIJF | ||||
| 12 | 343442560 | 1.55 | 1.84 | |
| Bolkopschroef | ||||
| 13 | 341705360 | 1.55 | 1.84 | |
| Vastzethendel compl. rechts | ||||
| 14 | 316094370 | 16.25 | 19.34 | |
| GELEIDEKLEMPLAAT | ||||
| 15 | 339147900 | 1.55 | 1.84 | |
| Vastzetknop rechts | ||||
| 16 | 316094380 | 13.48 | 16.04 | |
| Tafelplaat rechts | ||||
| 17 | 316094390 | 48.48 | 57.69 | |
| Scheibe | ||||
| 18 | 339007860 | 1.55 | 1.84 | |
| Spannscheibe | ||||
| 19 | 141156750 | 1.55 | 1.84 | |
| Zeskantveiligheidsmoer | ||||
| 20 | 141132040 | 1.55 | 1.84 | |
| GLIJSEGMENT cpl. | ||||
| 21 | 316094400 | 32.27 | 38.40 | |
| Vastzethendel compl. links | ||||
| 22 | 316094420 | 16.25 | 19.34 | |
| Sechskantschraube M 10x40 Verzinkt | ||||
| 23 | 141124590 | 1.55 | 1.84 | |
| Endscheibe | ||||
| 24 | 337002290 | 1.55 | 1.84 | |
| Tafelplaat links cpl. | ||||
| 25 | 316094440 | 48.48 | 57.69 | |
| Vastzetknop links | ||||
| 26 | 316094430 | 13.48 | 16.04 | |
| Tisch mit Links-Einlage | ||||
| 27 | 315419360 | 32.27 | 38.40 | |
| Tafelverbreding compl.,links | ||||
| 28 | 316094410 | 32.27 | 38.40 | |
| Geleider compl. links | ||||
| 29 | 316094450 | 94.12 | 112.00 | |
| Drehtischklemmeinheit vollst. | ||||
| 30 | 316094480 | 48.48 | 57.69 | |
| Spanhendel | ||||
| 31 | 343442180 | 12.23 | 14.55 | |
| Abdeckung f. Kipparm | ||||
| 32 | 343442310 | 8.89 | 10.58 | |
| Handgreep cpl. | ||||
| 33 | 316094490 | 18.80 | 22.37 | |
| Steunstuk vollst. | ||||
| 34 | 316094530 | 94.12 | 112.00 | |
| Zeskantveiligheidsmoer | ||||
| 35 | 141132060 | 2.28 | 2.71 | |
| Federring | ||||
| 36 | 341162160 | 1.55 | 1.84 | |
| Scheibe | ||||
| 37 | 141156740 | 1.55 | 1.84 | |
| Spanhendel compl. | ||||
| 38 | 316094540 | 12.23 | 14.55 | |
| Schluessel | ||||
| 40 | 344199210 | 1.55 | 1.84 | |
| Lenskopschroef | ||||
| 41 | 341705340 | 1.55 | 1.84 | |
| KABELHOUDER | ||||
| 42 | 343442350 | 1.55 | 1.84 | |
| Wijzer compl. | ||||
| 43 | 316094520 | 8.89 | 10.58 | |
| Neigungsanschlag vollst. | ||||
| 44 | 316094510 | 18.80 | 22.37 | |
| Scheibe | ||||
| 45 | 339147960 | 2.28 | 2.71 | |
| Drehtisch vollst. | ||||
| 46 | 316094460 | 175.84 | 209.25 | |
| Spanhendel compl. | ||||
| 47 | 316094470 | 10.38 | 12.35 | |
| Zeskante moer | ||||
| 48 | 141130100 | 1.55 | 1.84 | |
| STIFTTAP M.MORSEKONUS VERZ. | ||||
| 49 | 141124610 | 1.55 | 1.84 | |
| Zeiger | ||||
| 50 | 339137440 | 1.67 | 1.99 | |
| Voet Ergänzung fehlt in dieser Sprache | ||||
| 51 | 343443260 | 1.67 | 1.99 | |
| Schaalverdeling plaat | ||||
| 52 | 339137280 | 5.18 | 6.16 | |
| Abdeckung f. Drehtisch | ||||
| 53 | 343442280 | 4.51 | 5.37 | |
| Platkopbout | ||||
| 54 | 341722850 | 1.55 | 1.84 | |
| Scheibe | ||||
| 55 | 339007880 | 1.55 | 1.84 | |
| Schotelveer | ||||
| 56 | 141153300 | 1.55 | 1.84 | |
| Federscheibe | ||||
| 56 | 141150390 | 1.55 | 1.84 | |
| Zeskantveiligheidsmoer | ||||
| 57 | 141132050 | 1.55 | 1.84 | |
| Scheibe | ||||
| 59 | 141151940 | 1.55 | 1.84 | |
| Hendel lang | ||||
| 60 | 343442330 | 1.67 | 1.99 | |
| Kurzer Hebel | ||||
| 61 | 343442340 | 1.55 | 1.84 | |
| Klemme vollst. | ||||
| 62 | 316094500 | 113.82 | 135.45 | |
| Glijstuk compl. | ||||
| 63 | 316094550 | 100.74 | 119.88 | |
| Schaalverdeling plaat | ||||
| 65 | 339137290 | 2.28 | 2.71 | |
| Dieptegeleider compl. | ||||
| 66 | 316094580 | 8.89 | 10.58 | |
| Hebel compl | ||||
| 67 | 316094570 | 32.27 | 38.40 | |
| Transportarretierung vollst. | ||||
| 68 | 316094560 | 8.89 | 10.58 | |
| Linsenschraube | ||||
| 69 | 141124660 | 1.55 | 1.84 | |
| Kabelschelle | ||||
| 70 | 343362490 | 1.67 | 1.99 | |
| Spanhendel | ||||
| 71 | 343442190 | 2.28 | 2.71 | |
| Bolzen | ||||
| 72 | 341570940 | 1.67 | 1.99 | |
| Drehfeder | ||||
| 73 | 342024080 | 8.89 | 10.58 | |
| Federscheibe | ||||
| 74 | 339148010 | 1.55 | 1.84 | |
| Motorkappe | ||||
| 75 | 343442530 | 5.18 | 6.16 | |
| Koolborstel compl. | ||||
| 76 | 316094600 | 11.74 | 13.97 | |
| Typeplaatje | ||||
| 77 | 338065330 | 1.55 | 1.84 | |
| Kogellager 8x22x 7 | ||||
| 78 | 143115800 | 2.28 | 2.71 | |
| Anker compl. | ||||
| 79 | 310012190 | 60.59 | 72.10 | |
| Kogellager | ||||
| 80 | 143115860 | 3.02 | 3.59 | |
| Luchtgeleiderschijf | ||||
| 81 | 343442540 | 1.55 | 1.84 | |
| Motor compl. | ||||
| 82 | 316094590 | 161.61 | 192.32 | |
| Absaugrohr | ||||
| 83 | 343438930 | 2.28 | 2.71 | |
| Afzuigverbindingsstuk compl. | ||||
| 84 | 316094710 | 16.25 | 19.34 | |
| Pendelbeschermkap compl. | ||||
| 85 | 316094690 | 32.27 | 38.40 | |
| Rubber element | ||||
| 86 | 344113310 | 3.02 | 3.59 | |
| Beschermkap compl. | ||||
| 87 | 316065070 | 134.27 | 159.78 | |
| Looprol cpl. | ||||
| 88 | 316094620 | 7.22 | 8.59 | |
| Ausgangswelle compl. | ||||
| 89 | 316094640 | 24.23 | 28.83 | |
| Dieptegeleider compl. | ||||
| 90 | 316094610 | 12.23 | 14.55 | |
| Tussenas compl. | ||||
| 91 | 316094630 | 21.64 | 25.75 | |
| Riemenscheibe komplett | ||||
| 92 | 316065120 | 24.23 | 28.83 | |
| Rippenband | ||||
| 93 | 344260410 | 13.48 | 16.04 | |
| Riemschijf | ||||
| 94 | 341203210 | 8.89 | 10.58 | |
| Beschermkap boven | ||||
| 95 | 315419540 | 8.89 | 10.58 | |
| Beschermkap boven compl. | ||||
| 96 | 316065110 | 24.23 | 28.83 | |
| Spilblokkering compl. | ||||
| 97 | 316094650 | 8.89 | 10.58 | |
| Condensator compl. | ||||
| 98 | 343255110 | 5.87 | 6.99 | |
| Hebel compl | ||||
| 99 | 316094660 | 12.23 | 14.55 | |
| Cilinderkopschroef | ||||
| 100 | 141124640 | 1.55 | 1.84 | |
| Halterung | ||||
| 101 | 343442490 | 1.67 | 1.99 | |
| Feder | ||||
| 102 | 342024110 | 1.55 | 1.84 | |
| Beschermkap boven compl. | ||||
| 103 | 316065080 | 48.48 | 57.69 | |
| Flens compl. | ||||
| 104 | 316094700 | 13.48 | 16.04 | |
| Zahnriemen | ||||
| 105 | 344260400 | 12.23 | 14.55 | |
| Handgreep compl. | ||||
| 106 | 316065090 | 53.86 | 64.09 | |
| Platkopbout | ||||
| 107 | 341705350 | 1.55 | 1.84 | |
| Aanduidingsplaatje | ||||
| 108 | 338126980 | 1.55 | 1.84 | |
| Klemmblock | ||||
| 109 | 343050340 | 1.55 | 1.84 | |
| Verbindungsdraht-Set | ||||
| 110 | 344530370 | 1.67 | 1.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 111 | 343085960 | |||
| Kroonsteentje | ||||
| 112 | 343085350 | 1.55 | 1.84 | |
| Schakelaar | ||||
| 114 | 343411290 | 1.67 | 1.99 | |
| LED Schakelaar | ||||
| 115 | 343411180 | 1.67 | 1.99 | |
| Aanduidingsplaatje | ||||
| 117 | 338126970 | 1.55 | 1.84 | |
| Oberer Schutzkappe komplett | ||||
| 118 | 316065100 | 24.23 | 28.83 | |
| Elektro.unit compl. | ||||
| 119 | 343085980 | 67.33 | 80.12 | |
| Lensschroef,(DIN 7985) | ||||
| 120 | 141123890 | 1.55 | 1.84 | |
| Knopf vollst. | ||||
| 121 | 316094680 | 11.74 | 13.97 | |
| Hauptschalter compl. | ||||
| 122 | 316094670 | 24.23 | 28.83 | |
| LED m. laser cpl. | ||||
| 123 | 343085970 | 26.95 | 32.07 | |
| Kabeldoorvoer | ||||
| 124 | 344113320 | 1.55 | 1.84 | |
| AANSLUITKABEL | ||||
| 125 | 344530360 | 13.48 | 16.04 | |
| Linsenblechschraube | ||||
| 126 | 141116020 | 1.67 | 1.99 | |
| Aanduidingsplaatje | ||||
| 131 | 338126960 | 1.55 | 1.84 | |
| Werkstueckhalter vollst. | ||||
| 132 | 316056680 | 16.25 | 19.34 | |
| Klemhouder | ||||
| 133 | 339148190 | 21.64 | 25.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338506220 | |||
