Metabo KHE 22 SP Zeichnungen und Teile

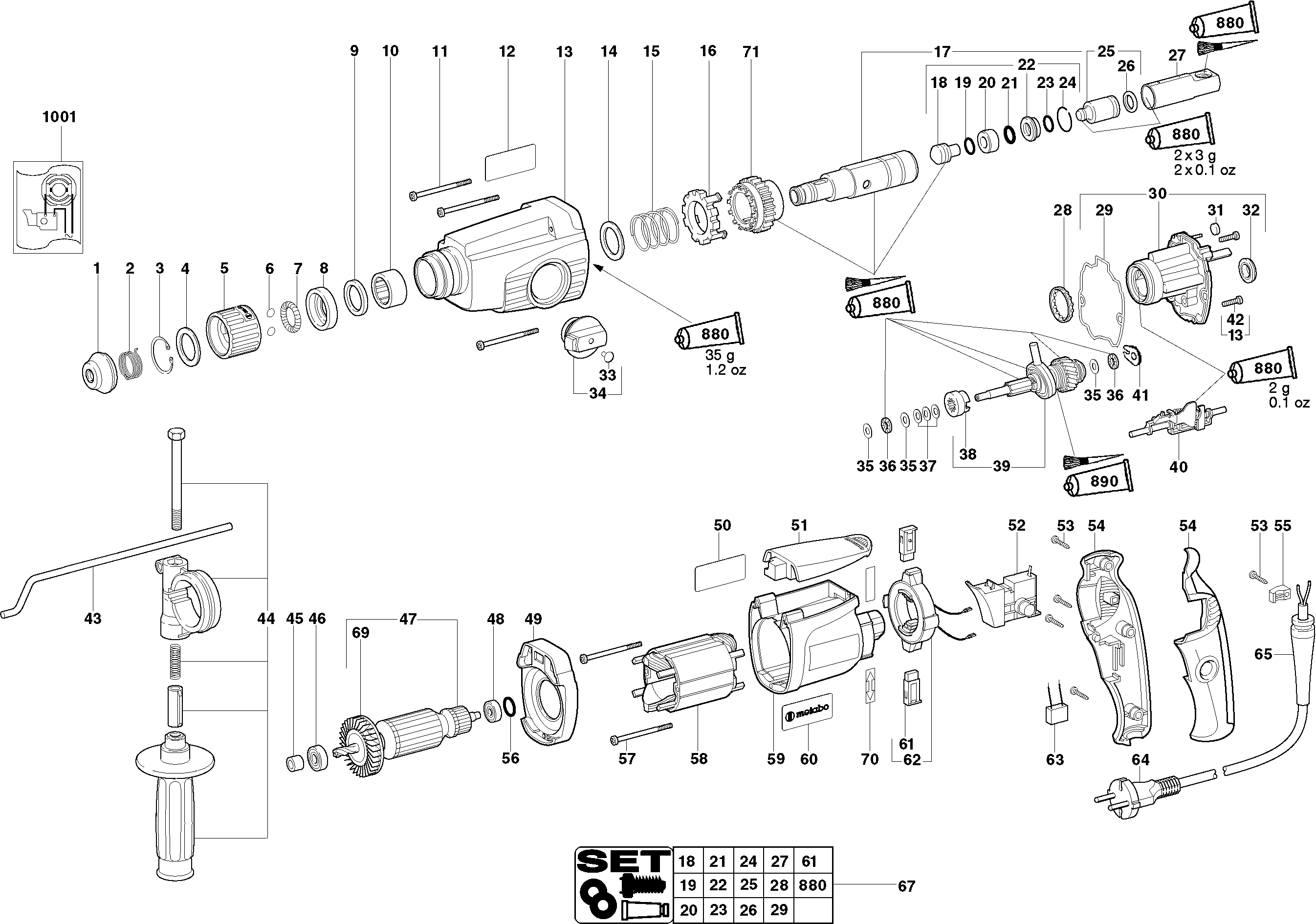

Auf dem Typenschild sollte die Typenbezeichnung 00229000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der METABO KHE 22 SP
Teileliste der Metabo KHE 22 SP
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Gummikappe | ||||
| 1 | 343430090 | Gummikappe | € 2,11 | |
| Drehfeder | ||||
| 2 | 342021040 | Drehfeder | € 1,52 | |
| Sicherungsring | ||||
| 3 | 141155460 | Sicherungsring | € 1,45 | |
| Scheibe | ||||
| 4 | 141155470 | Scheibe | € 1,45 | |
| Verstellring | ||||
| 5 | 343374550 | Verstellring | € 5,45 | |
| Kugel | ||||
| 6 | 143120320 | Kugel | € 1,45 | |
| Zugfederring | ||||
| 7 | 342001560 | Zugfederring | € 2,83 | |
| Distanzring | ||||
| 8 | 343361690 | Distanzring | € 1,52 | |
| Radialwellendichtring | ||||
| 9 | 143194910 | Radialwellendichtring | € 1,52 | |
| Nadelhuelse | ||||
| 10 | 143113830 | Nadelhuelse | € 17,44 | |
| Linsenblechschraube | ||||
| 11 | 141122490 | Linsenblechschraube | € 1,52 | |
| Hinweisschild-Hammer | ||||
| 12 | 338114490 | Hinweisschild-Hammer | € 1,52 | |
| Getriebegeh. vollst. | ||||
| 13 | 316031850 | Getriebegeh. vollst. | € 62,36 | |
| Stuetzscheibe | ||||
| 14 | 141153750 | Stuetzscheibe | € 1,52 | |
| Druckfeder | ||||
| 15 | 342002690 | Druckfeder | € 4,21 | |
| Haltering | ||||
| 16 | 343374440 | Haltering | € 1,45 | |
| Bohrhuelse vollst. | ||||
| 17 | 316035210 | Bohrhuelse vollst. | € 87,18 | |
| Doepper vollst. | ||||
| 18 | 316031890 | Doepper vollst. | € 10,89 | |
| O-Ring | ||||
| 19 | 143192400 | O-Ring | € 1,52 | |
| Stuetzring | ||||
| 20 | 341012610 | Stuetzring | € 3,48 | |
| O-Ring | ||||
| 21 | 143193910 | O-Ring | € 1,52 | |
| Faengerhuelse vollst. | ||||
| 22 | 316031940 | Faengerhuelse vollst. | € 17,44 | |
| O-Ring | ||||
| 23 | 143193920 | O-Ring | € 5,45 | |
| Sprengring | ||||
| 24 | 141181840 | Sprengring | € 1,45 | |
| Schlaeger vollst. | ||||
| 25 | 316017660 | Schlaeger vollst. | € 29,95 | |
| Profildichtring | ||||
| 26 | 344093140 | Profildichtring | € 4,21 | |
| Erregerbuchse vollst. | ||||
| 27 | 341056150 | Erregerbuchse vollst. | € 22,43 | |
| Kugelhalter | ||||
| 28 | 320050480 | Kugelhalter | € 2,83 | |
| Profildichtung | ||||
| 29 | 344095570 | Profildichtung | € 1,52 | |
| Getriebeflansch vollst. | ||||
| 30 | 316030540 | Getriebeflansch vollst. | € 44,92 | |
| Dichtfilz | ||||
| 31 | 344070670 | Dichtfilz | € 1,45 | |
| Gummipuffer | ||||
| 32 | 344095920 | Gummipuffer | € 1,45 | |
| Plombe | ||||
| 33 | 343376750 | Plombe | € 1,52 | |
| Schaltknopf vollst. | ||||
| 34 | 316032640 | Schaltknopf vollst. | € 8,20 | |
| Scheibe | ||||
| 35 | 339129610 | Scheibe | € 1,45 | |
| Axial-Nadelkranz | ||||
| 36 | 143114280 | Axial-Nadelkranz | € 5,45 | |
| Tellerfeder | ||||
| 37 | 141154920 | Tellerfeder | € 1,52 | |
| Kupplungshuelse | ||||
| 38 | 340003220 | Kupplungshuelse | € 6,68 | |
| Sich.Kuppl.Vollst. | ||||
| 39 | 316034880 | Sich.Kuppl.Vollst. | € 99,83 | |
| Schaltelement vollst. (Mit Drehstop) | ||||
| 40 | 316031370 | Schaltelement vollst. (Mit Drehstop) | € 10,89 | |
| Anlaufblech | ||||
| 41 | 339130980 | Anlaufblech | € 1,45 | |
| Linsenschr .(DIN 7985) | ||||
| 42 | 141119440 | Linsenschr .(DIN 7985) | € 1,45 | |
| Tiefenanschlag | ||||
| 43 | 341511630 | Tiefenanschlag | € 4,21 | |
| Haltegriff vollst. | ||||
| 44 | 314000630 | Haltegriff vollst. | € 15,04 | |
| Abdichtring | ||||
| 45 | 343376040 | Abdichtring | € 1,52 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 46 | 143114880 | Rillenkugellager, 8X 22X 7 | € 2,83 | |
| Anker vollst. 230V | ||||
| 47 | 310007830 | Anker vollst. 230V | € 105,42 | |
| Rillenkugellager, 6X 19X 6 | ||||
| 48 | 143114750 | Rillenkugellager, 6X 19X 6 | € 2,83 | |
| Zwischenflansch | ||||
| 49 | 343374270 | Zwischenflansch | € 5,45 | |
| Leistungsschild | ||||
| 50 | 338048210 | Leistungsschild | € 1,45 | |
| Deckel ohne Elektronik | ||||
| 51 | 343374280 | Deckel ohne Elektronik | € 5,45 | |
| Elektronikschalter ohne Stellrad, Hw | ||||
| 52 | 343407200 | Elektronikschalter ohne Stellrad, Hw | € 24,95 | |
| Linsenblechschraube | ||||
| 53 | 141117060 | Linsenblechschraube | € 1,52 | |
| Pistolengriff zweiteilig | ||||
| 54 | 343393020 | Pistolengriff zweiteilig | € 8,20 | |
| Kabelschelle | ||||
| 55 | 343362490 | Kabelschelle | € 1,52 | |
| O-Ring | ||||
| 56 | 143192430 | O-Ring | € 1,52 | |
| Linsenblechschraube | ||||
| 57 | 141118260 | Linsenblechschraube | € 1,45 | |
| Feldpak.m.Wickl.230V | ||||
| 58 | 311009800 | Feldpak.m.Wickl.230V | € 17,44 | |
| Motorgehaeuse | ||||
| 59 | 315012650 | Motorgehaeuse | € 13,65 | |
| M-Schild 08 52x22 | ||||
| 60 | 338122160 | M-Schild 08 52x22 | € 1,45 | |
| Nicht bestellbar | ||||
| 61 | 316034550 | Nicht bestellbar | ||
| Kohlehaltermodul R+L | ||||
| 62 | 316028100 | Kohlehaltermodul R+L | € 20,04 | |
| Entstoerkondensator | ||||
| 63 | 343253780 | Entstoerkondensator | € 4,21 | |
| Kabel m.CEE-Stecker | ||||
| 64 | 344486730 | Kabel m.CEE-Stecker | € 17,44 | |
| Kabelschutz | ||||
| 65 | 344101140 | Kabelschutz | € 2,11 | |
| Wartungsset | ||||
| 67 | 316032680 | Wartungsset | € 112,26 | |
| Luefter mit Staubschutzkorb | ||||
| 69 | 316035730 | Luefter mit Staubschutzkorb | € 5,45 | |
| Hinweisschild | ||||
| 70 | 338115410 | Hinweisschild | € 1,45 | |
| Schiebenabe vollst. | ||||
| 71 | 316031500 | Schiebenabe vollst. | € 20,04 | |
| Tube-Fett G 14 - 111 | ||||
| 880 | 344130800 | Tube-Fett G 14 - 111 | € 17,44 | |
| Tube Fett SF 011 50Gr 1,8Oz | ||||
| 890 | 344130560 | Tube Fett SF 011 50Gr 1,8Oz | € 29,95 | |
| Nicht bestellbar | ||||
| 1001 | 338504130 | Nicht bestellbar | ||
