Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 00341001 (KHE76)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

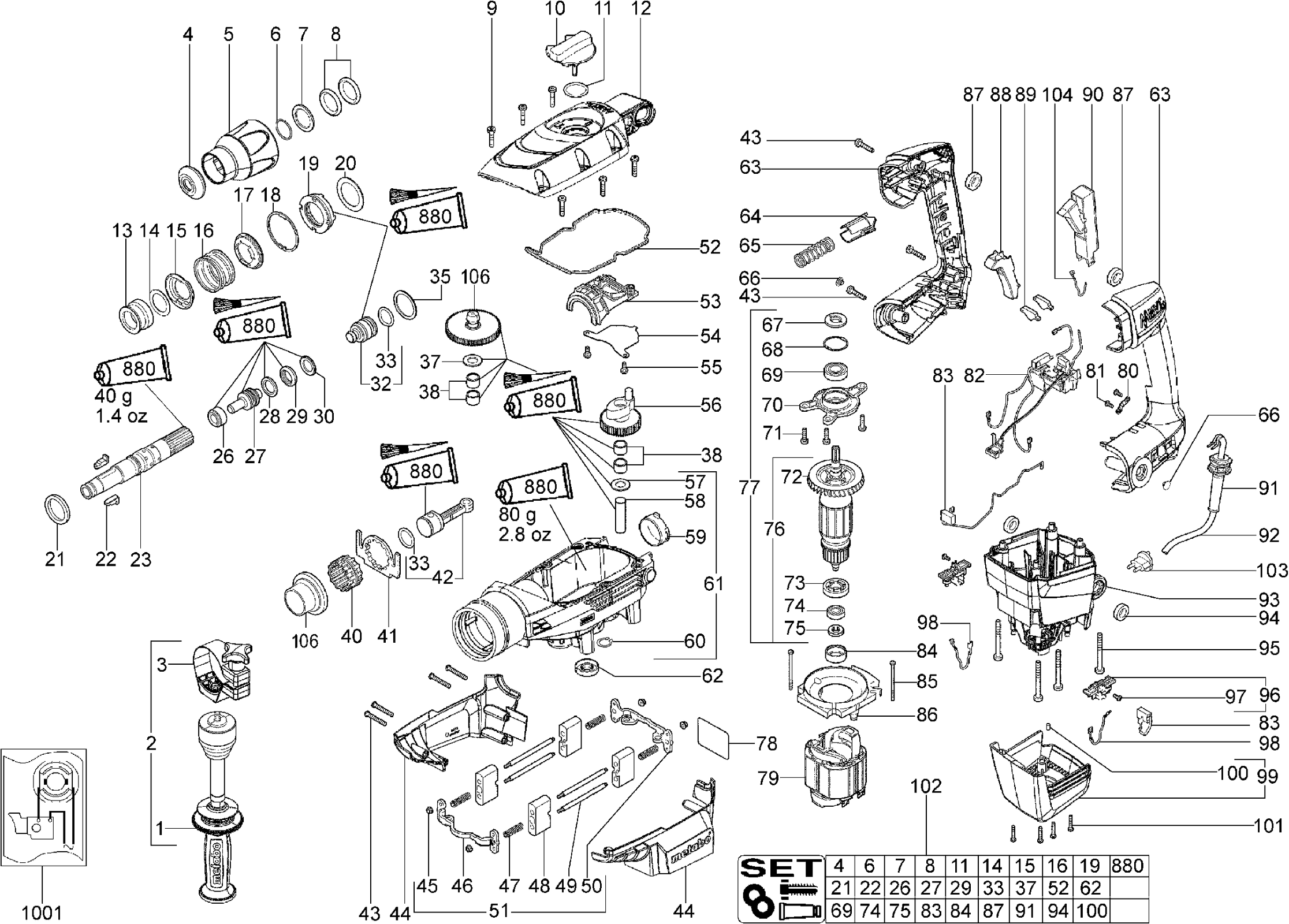

Zeichnungen der Metabo 00341001 (KHE76)
Teileliste der Metabo 00341001 (KHE76)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 314001160 | |||
| Extra Griff komplett | ||||
| 2 | 314001150 | 121.19 | 144.22 | |
| Spanband compl. | ||||
| 3 | 316043870 | 24.23 | 28.83 | |
| Rubberen kap | ||||
| 4 | 344098250 | 7.22 | 8.59 | |
| Schuifhuls | ||||
| 5 | 341059120 | 26.95 | 32.07 | |
| Borgveer-ring | ||||
| 6 | 141155450 | 1.56 | 1.86 | |
| Scheibe | ||||
| 7 | 341012930 | 11.74 | 13.97 | |
| O-Ring,28x6,5 | ||||
| 8 | 344098130 | 1.56 | 1.86 | |
| Linsenschraube | ||||
| 9 | 141123560 | 1.56 | 1.86 | |
| Schakelknop compl. | ||||
| 10 | 316043950 | 21.64 | 25.75 | |
| O-Ring,26x3 | ||||
| 11 | 344098090 | 1.56 | 1.86 | |
| Tandwieldeksel | ||||
| 12 | 315416320 | 74.13 | 88.21 | |
| Huelse | ||||
| 13 | 341058670 | 26.95 | 32.07 | |
| Scheibe | ||||
| 14 | 341012940 | 5.87 | 6.99 | |
| Fuehrungsblech | ||||
| 15 | 339133290 | 11.74 | 13.97 | |
| Druckfeder | ||||
| 16 | 342003510 | 2.28 | 2.71 | |
| Geleidingsplaat | ||||
| 17 | 339133310 | 3.02 | 3.59 | |
| Sicherungsring | ||||
| 18 | 141156340 | 2.28 | 2.71 | |
| Steun compl. | ||||
| 19 | 316043960 | 60.59 | 72.10 | |
| Ring | ||||
| 20 | 341013050 | 13.48 | 16.04 | |
| O-Ring | ||||
| 21 | 143195000 | 3.02 | 3.59 | |
| Mitnehmer | ||||
| 22 | 339133320 | 13.48 | 16.04 | |
| Reparatursatz Bohrspindel | ||||
| 23 | 316068050 | 321.76 | 382.89 | |
| Bremsring | ||||
| 26 | 341012960 | 21.64 | 25.75 | |
| Dopper compl. | ||||
| 27 | 316043900 | 94.12 | 112.00 | |
| Geleiderring | ||||
| 28 | 341012860 | 13.48 | 16.04 | |
| Rubberen ring | ||||
| 29 | 344098260 | 3.71 | 4.41 | |
| Scheibe | ||||
| 30 | 341059110 | 13.48 | 16.04 | |
| Plunjer compl. | ||||
| 32 | 316043940 | 201.99 | 240.37 | |
| O-Ring | ||||
| 33 | 344098170 | 1.56 | 1.86 | |
| Scheibe,36x45x1,5 | ||||
| 35 | 341012880 | 2.28 | 2.71 | |
| Scheibe, 14,1x22,5x0,8 | ||||
| 37 | 341012950 | 3.71 | 4.41 | |
| Naaldkrans | ||||
| 38 | 320050640 | 5.87 | 6.99 | |
| Stellring | ||||
| 40 | 343394390 | 18.80 | 22.37 | |
| Halteblech | ||||
| 41 | 339133180 | 10.38 | 12.35 | |
| Zuiger compl. | ||||
| 42 | 316044290 | 74.13 | 88.21 | |
| Schraube ,L5x35 T2025 | ||||
| 43 | 341704270 | 1.56 | 1.86 | |
| Zweiteilige Getriebedeckel | ||||
| 44 | 343396630 | 53.86 | 64.09 | |
| Moer zeskant m.flens ,M4 | ||||
| 45 | 341102160 | 1.56 | 1.86 | |
| Carrier für | ||||
| 46 | 315416940 | 11.74 | 13.97 | |
| Druckfeder | ||||
| 47 | 342003580 | 8.89 | 10.58 | |
| Tegengewicht | ||||
| 48 | 315416960 | 13.48 | 16.04 | |
| Geleidingsstang | ||||
| 49 | 341515410 | 11.74 | 13.97 | |
| Hintere Halterung | ||||
| 50 | 315416950 | 11.74 | 13.97 | |
| Tilger vollst. | ||||
| 51 | 316043880 | 113.82 | 135.45 | |
| Vormpakking | ||||
| 52 | 344098230 | 7.22 | 8.59 | |
| Schakel-element compl. | ||||
| 53 | 316042630 | 5.87 | 6.99 | |
| Halteblech | ||||
| 54 | 339133220 | 7.22 | 8.59 | |
| Linsenschraube mikroverkapselt blau | ||||
| 55 | 141123580 | 1.56 | 1.86 | |
| Tandwiel compl. | ||||
| 56 | 316043920 | 113.82 | 135.45 | |
| Scheibe,14,1x26x2 | ||||
| 57 | 341012910 | 1.56 | 1.86 | |
| Lagerstift | ||||
| 58 | 341515310 | 21.64 | 25.75 | |
| Lager | ||||
| 59 | 320050680 | 5.18 | 6.16 | |
| Sicherungsring | ||||
| 60 | 141180080 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 316043860 | |||
| Gegolfde dichtring | ||||
| 62 | 339011650 | 13.48 | 16.04 | |
| Handgreep 2-delig | ||||
| 63 | 343394330 | 53.86 | 64.09 | |
| Druckstueck | ||||
| 64 | 343394430 | 5.87 | 6.99 | |
| Druckfeder | ||||
| 65 | 342003520 | 1.56 | 1.86 | |
| Abdeckkappe | ||||
| 66 | 343394290 | 1.68 | 2.00 | |
| Afdichtring | ||||
| 67 | 344098080 | 21.64 | 25.75 | |
| Sicherungsring,J32x1,2 | ||||
| 68 | 342022070 | 1.56 | 1.86 | |
| Groefkogellager | ||||
| 69 | 320050670 | 16.25 | 19.34 | |
| Lagerschild | ||||
| 70 | 315300630 | 53.86 | 64.09 | |
| Linsenschraube | ||||
| 71 | 141123550 | 1.56 | 1.86 | |
| Luefter | ||||
| 72 | 330001870 | 4.51 | 5.37 | |
| Stofafdichting | ||||
| 73 | 344098070 | 10.38 | 12.35 | |
| Kogellager | ||||
| 74 | 320050650 | 11.74 | 13.97 | |
| Tachoscheibe | ||||
| 75 | 343394310 | 21.64 | 25.75 | |
| Anker compl.,220-240 V | ||||
| 76 | 310009570 | 348.32 | 414.50 | |
| Anker m.flens 220 - 240 V | ||||
| 77 | 316043970 | 405.62 | 482.69 | |
| Typeplaatje | ||||
| 78 | 338051610 | 3.02 | 3.59 | |
| Feldpaket m.wicklung,220-240 V | ||||
| 79 | 311010830 | 80.81 | 96.16 | |
| Kabelschelle | ||||
| 80 | 343394210 | 1.56 | 1.86 | |
| Schraube,3,9x9,5 T15 | ||||
| 81 | 341704240 | 1.56 | 1.86 | |
| Elektro.unit,220-240 V | ||||
| 82 | 343081730 | 100.74 | 119.88 | |
| Koolborstelset | ||||
| 83 | 316042650 | 32.27 | 38.40 | |
| Rubberen bus | ||||
| 84 | 344098220 | 3.71 | 4.41 | |
| Schraube ,4 x 74 | ||||
| 85 | 341704350 | 1.56 | 1.86 | |
| Luftleitscheibe | ||||
| 86 | 339151150 | 21.64 | 25.75 | |
| Dempingsring | ||||
| 87 | 339011780 | 3.71 | 4.41 | |
| Druckstueck | ||||
| 88 | 343394350 | 5.18 | 6.16 | |
| Lichtgeleider | ||||
| 89 | 343394380 | 5.18 | 6.16 | |
| Schakelaar | ||||
| 90 | 343407670 | 48.48 | 57.69 | |
| Kabelbescherming | ||||
| 91 | 344098210 | 3.71 | 4.41 | |
| Kabel m.CEE-Stecker | ||||
| 92 | 344497430 | 32.27 | 38.40 | |
| Motorgehaeuse | ||||
| 93 | 315013370 | 94.12 | 112.00 | |
| Dempingsring | ||||
| 94 | 339011640 | 8.89 | 10.58 | |
| Linsenschraube | ||||
| 95 | 141123540 | 1.56 | 1.86 | |
| Koolborstelhouder | ||||
| 96 | 343000920 | 7.22 | 8.59 | |
| Schraube,3,9x9,5 T15 | ||||
| 97 | 341704240 | 1.56 | 1.86 | |
| Verbindungsdrähteschalter | ||||
| 98 | 344497400 | 1.68 | 2.00 | |
| Motorkappe | ||||
| 99 | 343396620 | 43.15 | 51.35 | |
| Stop,5 x 7,5 | ||||
| 100 | 344098270 | 1.56 | 1.86 | |
| Schraube,K4x22 T15 | ||||
| 101 | 341704260 | 1.56 | 1.86 | |
| Onderhoudset | ||||
| 102 | 316043890 | 296.22 | 352.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 399999990 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 104 | 399999990 | |||
| Reparatieset | ||||
| 106 | 316059770 | 296.22 | 352.50 | |
| Fetttube, 45 g Urethyn | ||||
| 880 | 344131170 | 13.48 | 16.04 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338504740 | |||
