Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 00767000 (KHEV11-52BL)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

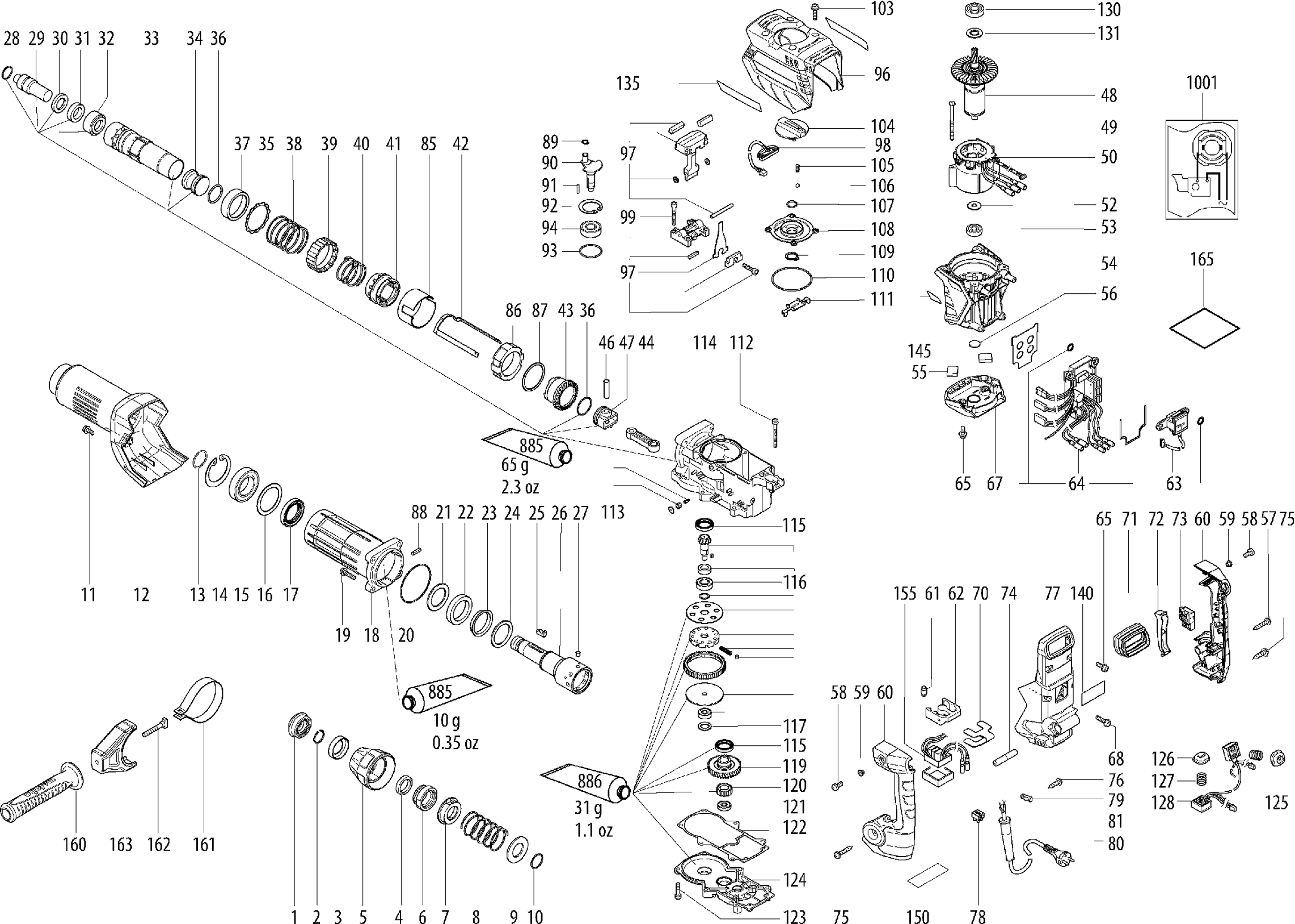

Zeichnungen der Metabo 00767000 (KHEV11-52BL)
Teileliste der Metabo 00767000 (KHEV11-52BL)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gummikappe | ||||
| 1 | 344114200 | 3.89 | 4.63 | |
| Sicherungsring | ||||
| 2 | 342024380 | 1.67 | 1.99 | |
| Unterlegscheibe | ||||
| 3 | 339009480 | 5.49 | 6.53 | |
| DÄMPFER | ||||
| 4 | 344114370 | 13.93 | 16.58 | |
| Schieberhülse | ||||
| 5 | 341213270 | 3.89 | 4.63 | |
| EXZENTERHUELSE | ||||
| 6 | 341213280 | 12.19 | 14.51 | |
| Unterstützungsscheibe | ||||
| 7 | 341723310 | 15.31 | 18.22 | |
| Druckfeder | ||||
| 8 | 342011030 | 3.20 | 3.81 | |
| Führungstafel | ||||
| 9 | 339149350 | 1.79 | 2.13 | |
| Geleidingsplaat | ||||
| 9 | 339149060 | 1.67 | 1.99 | |
| O-Ring | ||||
| 10 | 344114290 | 1.67 | 1.99 | |
| SCHRAUBE M4X35 | ||||
| 11 | 341723550 | 1.67 | 1.99 | |
| Deckel | ||||
| 12 | 343449370 | 21.22 | 25.25 | |
| Sicherungsring | ||||
| 13 | 342024490 | 5.49 | 6.53 | |
| Sicherungsring | ||||
| 14 | 342024500 | 7.58 | 9.02 | |
| RILLENKUGELLAGER OSC 18 | ||||
| 15 | 320054550 | 21.22 | 25.25 | |
| Unterlegscheibe | ||||
| 16 | 341020270 | 2.43 | 2.89 | |
| Radialwellendichtring | ||||
| 17 | 339013260 | 7.58 | 9.02 | |
| Getriebegehäuse | ||||
| 18 | 315420390 | 52.36 | 62.31 | |
| SCHRAUBE M4X35 | ||||
| 19 | 341723410 | 1.79 | 2.13 | |
| O-Ring | ||||
| 20 | 344114430 | 1.79 | 2.13 | |
| Unterstützungsscheibe | ||||
| 21 | 341020260 | 2.43 | 2.89 | |
| Dämpfungsring | ||||
| 22 | 344114460 | 7.58 | 9.02 | |
| GEWINDEBUCHSE | ||||
| 23 | 341006630 | 1.79 | 2.13 | |
| Stuetzring | ||||
| 24 | 341020300 | 4.78 | 5.69 | |
| Mitnehmer | ||||
| 25 | 339149080 | 18.28 | 21.75 | |
| Bohrhuelse | ||||
| 26 | 341213420 | 77.08 | 91.73 | |
| Zylinderstift | ||||
| 27 | 341519830 | 1.79 | 2.13 | |
| O-Ring | ||||
| 28 | 344113900 | 3.89 | 4.63 | |
| Doepper | ||||
| 29 | 341020310 | 29.97 | 35.66 | |
| Unterstützungsscheibe | ||||
| 30 | 341020320 | 3.89 | 4.63 | |
| DÄMPFER | ||||
| 31 | 344114470 | 3.20 | 3.81 | |
| Unterstützungsscheibe | ||||
| 32 | 341020330 | 10.82 | 12.88 | |
| Bohrhuelse | ||||
| 33 | 341213430 | 77.08 | 91.73 | |
| STOEPSEL | ||||
| 34 | 341020340 | 9.36 | 11.14 | |
| Unterlegscheibe | ||||
| 35 | 341020280 | 2.43 | 2.89 | |
| O-Ring | ||||
| 36 | 344114440 | 5.49 | 6.53 | |
| EXZENTERHUELSE | ||||
| 37 | 341020350 | 24.26 | 28.87 | |
| Druckfeder | ||||
| 38 | 342024510 | 2.43 | 2.89 | |
| Unterlegscheibe | ||||
| 39 | 343449380 | 2.43 | 2.89 | |
| Druckfeder | ||||
| 40 | 342024520 | 2.43 | 2.89 | |
| Kupplungshülse | ||||
| 41 | 341020360 | 64.44 | 76.68 | |
| Kontrollgabel | ||||
| 42 | 341020380 | 7.58 | 9.02 | |
| Lagerflansch compl. | ||||
| 43 | 340037580 | 24.26 | 28.87 | |
| Pleuelstange cpl. | ||||
| 44 | 316098230 | 15.31 | 18.22 | |
| STIFT | ||||
| 46 | 341519840 | 2.43 | 2.89 | |
| KOLBEN | ||||
| 47 | 343449390 | 10.82 | 12.88 | |
| Anker | ||||
| 48 | 310012970 | 239.63 | 285.16 | |
| SCHRAUBE M4X35 | ||||
| 49 | 341723380 | 1.67 | 1.99 | |
| Kompletter Stator 220-240V | ||||
| 50 | 316098210 | 89.16 | 106.10 | |
| Unterlegscheibe | ||||
| 52 | 339009520 | 1.67 | 1.99 | |
| RILLENKUGELLAGER OSC 18 | ||||
| 53 | 320054530 | 6.05 | 7.20 | |
| Motorgehäuse | ||||
| 54 | 315420290 | 94.99 | 113.04 | |
| Puffer | ||||
| 55 | 344114540 | 1.79 | 2.13 | |
| Staubschutz | ||||
| 56 | 344114400 | 1.67 | 1.99 | |
| Schraube | ||||
| 57 | 341723060 | 1.67 | 1.99 | |
| SCHRAUBE M4X35 | ||||
| 58 | 341723430 | 1.67 | 1.99 | |
| Abstandshuelsen | ||||
| 59 | 341723260 | 1.67 | 1.99 | |
| Kompletter Handgriff | ||||
| 60 | 343448550 | 27.16 | 32.32 | |
| Dichtring Dh22vd/dh24pd/vd | ||||
| 61 | 344114270 | 1.67 | 1.99 | |
| GABEL | ||||
| 62 | 315420340 | 5.49 | 6.53 | |
| LED | ||||
| 63 | 343087410 | 21.22 | 25.25 | |
| Elektronische Einheit 220V-240V | ||||
| 64 | 343087430 | 161.95 | 192.72 | |
| Schraube | ||||
| 65 | 341571030 | 1.67 | 1.99 | |
| Motorhaube | ||||
| 67 | 343449360 | 4.78 | 5.69 | |
| Schraube m. Flansch | ||||
| 68 | 341570990 | 1.79 | 2.13 | |
| Schraube | ||||
| 68 | 341723050 | 1.67 | 1.99 | |
| Stopplatte | ||||
| 70 | 341213410 | 2.43 | 2.89 | |
| Faltenbalg | ||||
| 71 | 344114410 | 7.58 | 9.02 | |
| Roter Schalterknopf | ||||
| 72 | 343449270 | 3.20 | 3.81 | |
| Schalter | ||||
| 73 | 343412140 | 21.22 | 25.25 | |
| Lagerstift | ||||
| 74 | 341519820 | 1.67 | 1.99 | |
| SCHRAUBE M4X35 | ||||
| 75 | 341723450 | 1.67 | 1.99 | |
| SCHRAUBE M4X35 | ||||
| 76 | 341723440 | 1.67 | 1.99 | |
| Deckel | ||||
| 77 | 343448540 | 12.19 | 14.51 | |
| Klemmblock | ||||
| 78 | 343087720 | 1.79 | 2.13 | |
| Kabelschelle | ||||
| 79 | 343447450 | 1.67 | 1.99 | |
| Kabel mit CEE-Stecker | ||||
| 80 | 344532140 | 35.72 | 42.51 | |
| Kabeldoorvoer | ||||
| 81 | 344114120 | 4.78 | 5.69 | |
| EXZENTERHUELSE | ||||
| 85 | 341020370 | 1.79 | 2.13 | |
| PROFILRING | ||||
| 86 | 341020390 | 21.22 | 25.25 | |
| Unterlegscheibe | ||||
| 87 | 341020290 | 1.79 | 2.13 | |
| Zylinderstift | ||||
| 88 | 341525470 | 1.79 | 2.13 | |
| Sicherungsring | ||||
| 89 | 342024480 | 2.43 | 2.89 | |
| Exzenterwelle | ||||
| 90 | 341605730 | 41.32 | 49.17 | |
| Keil | ||||
| 91 | 339101140 | 1.67 | 1.99 | |
| Sicherungsring | ||||
| 92 | 342024530 | 2.43 | 2.89 | |
| O-Ring | ||||
| 93 | 344114490 | 1.67 | 1.99 | |
| RILLENKUGELLAGER OSC 18 | ||||
| 94 | 320054570 | 9.36 | 11.14 | |
| Kappe | ||||
| 96 | 343448450 | 13.93 | 16.58 | |
| Tilger vollst. | ||||
| 97 | 316098240 | 126.62 | 150.68 | |
| FUEHLER | ||||
| 98 | 343087420 | 13.93 | 16.58 | |
| SCHRAUBE M4X35 | ||||
| 99 | 341723390 | 1.67 | 1.99 | |
| FILZ | ||||
| 100 | 344071170 | 4.78 | 5.69 | |
| SCHRAUBE M4X35 | ||||
| 103 | 341723470 | 1.67 | 1.99 | |
| Schalterknopf | ||||
| 104 | 343449280 | 5.49 | 6.53 | |
| Druckfeder | ||||
| 105 | 342024430 | 1.67 | 1.99 | |
| STALEN KOGEL | ||||
| 106 | 341166880 | 1.67 | 1.99 | |
| O-Ring | ||||
| 107 | 344113940 | 7.58 | 9.02 | |
| Drehknopfabdeckung | ||||
| 108 | 341167160 | 15.31 | 18.22 | |
| Sicherungsring | ||||
| 109 | 141180130 | 1.67 | 1.99 | |
| O-Ring | ||||
| 110 | 344114450 | 1.79 | 2.13 | |
| Schakel-element | ||||
| 111 | 339149400 | 2.43 | 2.89 | |
| Schraube | ||||
| 112 | 341571000 | 1.79 | 2.13 | |
| Komplette Ventil | ||||
| 113 | 316098250 | 15.31 | 18.22 | |
| Hinteres Getriebegehäuse | ||||
| 114 | 315420400 | 70.83 | 84.29 | |
| Radialwellendichtring | ||||
| 115 | 339013270 | 6.05 | 7.20 | |
| Ritzelw.m.Rutschkup. | ||||
| 116 | 316098260 | 126.62 | 150.68 | |
| Unterlegscheibe | ||||
| 117 | 341723300 | 1.67 | 1.99 | |
| GETRIEBE | ||||
| 119 | 340037590 | 18.28 | 21.75 | |
| GETRIEBE | ||||
| 120 | 340037570 | 9.36 | 11.14 | |
| RILLENKUGELLAGER OSC 18 | ||||
| 121 | 320054490 | 7.58 | 9.02 | |
| Dichtung | ||||
| 122 | 344114480 | 1.79 | 2.13 | |
| SCHRAUBE M4X35 | ||||
| 123 | 341723400 | 1.67 | 1.99 | |
| Kugellagergehäuse | ||||
| 124 | 315420410 | 52.36 | 62.31 | |
| Verriegelungsknopf | ||||
| 125 | 343448570 | 2.43 | 2.89 | |
| Knopf AGC 18 | ||||
| 126 | 343448580 | 2.43 | 2.89 | |
| Druckfeder | ||||
| 127 | 342024420 | 2.43 | 2.89 | |
| Drucktastenschalter | ||||
| 128 | 343412150 | 35.72 | 42.51 | |
| Drucktastenschalter | ||||
| 128 | 343412190 | 29.97 | 35.66 | |
| RILLENKUGELLAGER OSC 18 | ||||
| 130 | 320054540 | 7.58 | 9.02 | |
| Zentrifugenscheibe | ||||
| 131 | 339009530 | 1.67 | 1.99 | |
| Typenschild HK 85 EB 230V | ||||
| 135 | 338130710 | 1.79 | 2.13 | |
| Typenschild HK 85 EB 230V | ||||
| 140 | 338071501 | 13.93 | 16.58 | |
| Identifikationsplatte | ||||
| 145 | 338130760 | 1.79 | 2.13 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 150 | 399999990 | |||
| Störungskondensator 220V-240V | ||||
| 155 | 343255220 | 21.22 | 25.25 | |
| Handgreep extra | ||||
| 160 | 314001530 | 18.28 | 21.75 | |
| Spannband | ||||
| 161 | 339138230 | 9.36 | 11.14 | |
| Spannplatte | ||||
| 162 | 341519810 | 9.36 | 11.14 | |
| Spannstück | ||||
| 163 | 343448700 | 7.58 | 9.02 | |
| Reinigungstuch | ||||
| 165 | 341167130 | 12.19 | 14.51 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 880 | 631800000 | |||
| Spezialfett 500g | ||||
| 885 | 344131350 | 64.44 | 76.68 | |
| FETT | ||||
| 886 | 344131360 | 15.31 | 18.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338510310 | |||
