Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 0103050100-11 (KS305PLUS)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

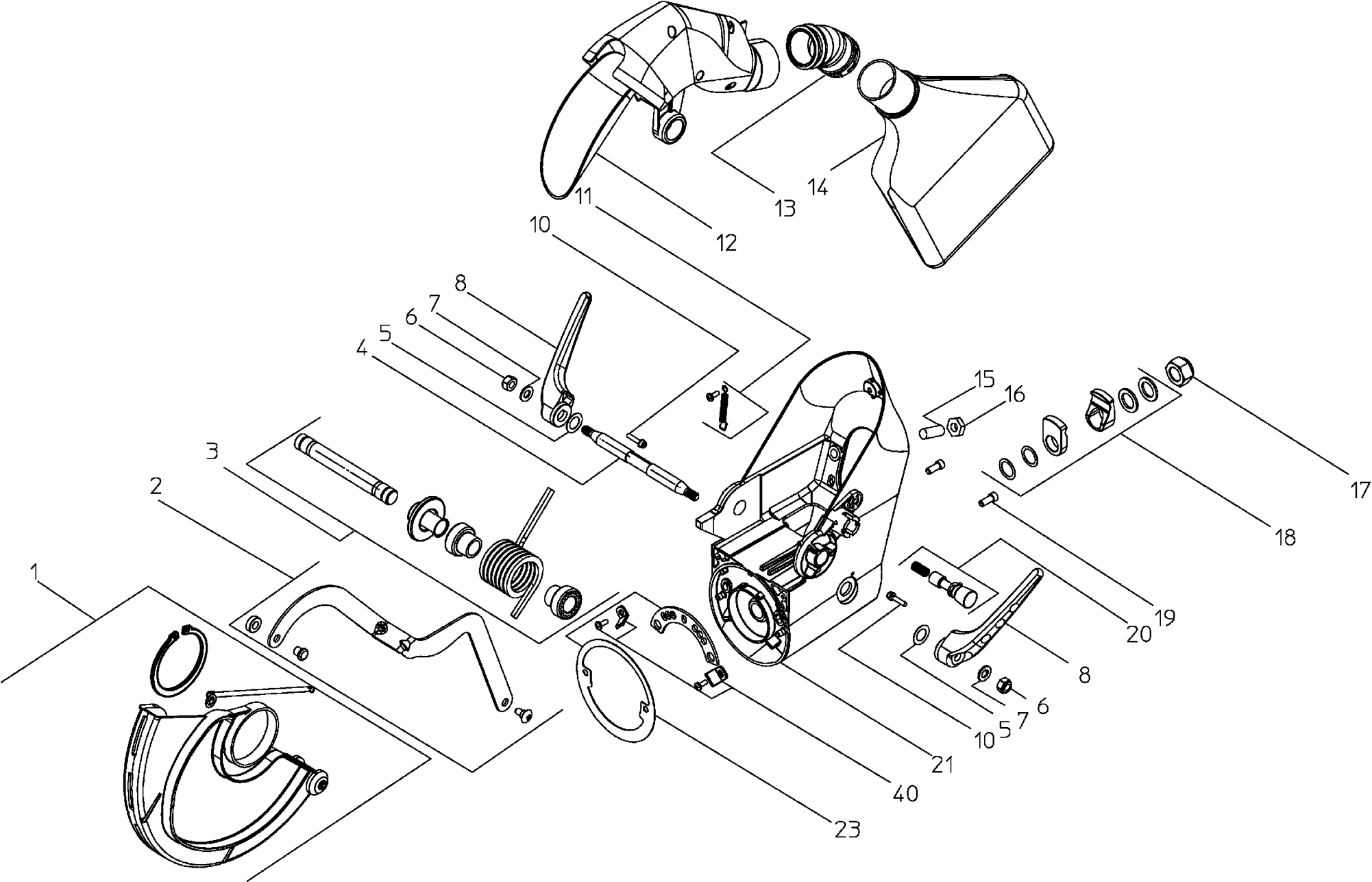

Zeichnungen der Metabo 0103050100-11 (KS305PLUS)
Teileliste der Metabo 0103050100-11 (KS305PLUS)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vollständige Pendelschutzhaube KS 305 Plus | ||||
| 1 | 1010737601 | 37.65 | 44.80 | |
| Vollständiger Schwenkhebel KS 305 Plus | ||||
| 2 | 1010737628 | 24.23 | 28.83 | |
| Komplette Schnittachse KS 305 Plus | ||||
| 3 | 1010738004 | 26.95 | 32.07 | |
| Klemmachse KS 254/305 Plus | ||||
| 4 | 1385738036 | 18.80 | 22.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 1381700786 | |||
| Sechskantmutter selbstsichernd | ||||
| 6 | 6202002305 | 1.56 | 1.86 | |
| Scheibe | ||||
| 7 | 141151340 | 1.56 | 1.86 | |
| Spannhebel komplett KS 254/305 | ||||
| 8 | 7006738049 | 13.48 | 16.04 | |
| Zylinderkopfschraube mit Innensechskant | ||||
| 10 | 6121102640 | 1.56 | 1.86 | |
| Komplette Rückholfeder KS 254/305 | ||||
| 11 | 1010738063 | 5.87 | 6.99 | |
| Absaugkanal kompl. KS 305 | ||||
| 12 | 1010737695 | 16.25 | 19.34 | |
| Absaugstück 44/35-44/32 | ||||
| 13 | 1381691566 | 4.51 | 5.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 1388737529 | |||
| Stelschroef | ||||
| 15 | 141116470 | 1.68 | 2.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 6205084779 | |||
| Sechskantmutter selbstsichernd | ||||
| 17 | 6202128341 | 1.56 | 1.86 | |
| Komplette Klemmbacken KS 254/305 Plus | ||||
| 18 | 1010738055 | 16.25 | 19.34 | |
| Zylinderschraube | ||||
| 19 | 6121023081 | 1.56 | 1.86 | |
| Komplette Transportverriegelung | ||||
| 20 | 1010737865 | 11.74 | 13.97 | |
| Kompletter Kipparm KS 254/305 Plus | ||||
| 21 | 1010738020 | 87.60 | 104.24 | |
| Komplette Gleitplatte KS 254/305 Plus | ||||
| 23 | 1010738012 | 16.25 | 19.34 | |
| Motor compl. KS 305 | ||||
| 30 | 1010738578 | 268.64 | 319.68 | |
| Platzschraube M. Kreuzkopf | ||||
| 31 | 6172015687 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 6120015468 | |||
| Kohlebürsten 230V vollständig | ||||
| 33 | 1010737385 | 21.64 | 25.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 1010737342 | |||
| Scheibe Zn5Bk | ||||
| 35 | 141150970 | 1.56 | 1.86 | |
| Verzahnte Sicherungsring | ||||
| 36 | 141150420 | 1.56 | 1.86 | |
| ZYLINDERKOPFSCHRAUBE M.INNENSECHS M 6X16 VE | ||||
| 37 | 6122151520 | 1.68 | 2.00 | |
| Kugellager 15X35X11 6202-2RS1 | ||||
| 38 | 7100067433 | 8.89 | 10.58 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 7100695361 | |||
| Zeiger komplett KS 254/305 | ||||
| 40 | 1010737784 | 16.25 | 19.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 41 | 1010737733 | |||
| Rasterklemme vollständig KS 254/305 Plus | ||||
| 42 | 1010737776 | 11.74 | 13.97 | |
| Drehtisch vollst. KS 254/305 Plus | ||||
| 44 | 1010737725 | 134.27 | 159.78 | |
| Schroef zeskant | ||||
| 45 | 6103001178 | 1.56 | 1.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 46 | 1010737768 | |||
| Gleitsegment KS 254/305 | ||||
| 47 | 1381737752 | 5.18 | 6.16 | |
| Drehgriff vollst. KS 254/305 Plus | ||||
| 48 | 1010737741 | 53.86 | 64.09 | |
| Vollständiger Führer | ||||
| 50 | 1010736427 | 32.27 | 38.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 6131009460 | |||
| Kompletter Werkstückhalter | ||||
| 52 | 1010737440 | 53.86 | 64.09 | |
| Stiftschlüssel | ||||
| 54 | 9102689833 | 4.51 | 5.37 | |
| Zusätzliche Unterstützung compl. | ||||
| 55 | 1010737210 | 32.27 | 38.40 | |
| VOLLSTÄNDIGE TISCHVERBREITERUNG LINKS | ||||
| 56 | 1010737504 | 60.59 | 72.10 | |
| KOMPLETTER TISCH KS 254/305 PLUS | ||||
| 57 | 1010737539 | 187.73 | 223.40 | |
| FUSS SET KS 254/305 PLUS | ||||
| 58 | 1010737547 | 5.87 | 6.99 | |
| ARRETIERUNG TISCHVERBREITERUNG KS 254/305 PLUS | ||||
| 59 | 1010737555 | 10.38 | 12.35 | |
| VOLLSTÄNDIGE TISCHVERBREITERUNG RECHTS | ||||
| 60 | 1010737512 | 48.48 | 57.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 61 | 1010740475 | |||
| Schutzabdeckung vollständig KS 305 | ||||
| 80 | 1010737679 | 53.86 | 64.09 | |
| Vollständige Sägeblattwelle KS 305 Plus | ||||
| 81 | 1010737830 | 60.59 | 72.10 | |
| Verriegelung für Pendelschutzhaube | ||||
| 82 | 1010737970 | 7.22 | 8.59 | |
| Vollständiges Abdeckblech KS 305 | ||||
| 83 | 1010737954 | 7.22 | 8.59 | |
| Federführung KS 305 | ||||
| 84 | 1010737938 | 5.87 | 6.99 | |
| Anschlag für Pendelschutzhaube | ||||
| 85 | 1010737946 | 3.02 | 3.59 | |
| Kompletter Handgriff | ||||
| 86 | 1010736168 | 37.65 | 44.80 | |
| GEHÄUSE ANSCHLUSSKABEL KS 254/305 PLUS | ||||
| 87 | 1010737580 | 7.22 | 8.59 | |
| Komplettes Schwenklager KS 254/305 Plus | ||||
| 88 | 1010737989 | 5.87 | 6.99 | |
| Komplette Riemenscheibe KS 305 | ||||
| 89 | 1010737881 | 43.15 | 51.35 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 90 | 1010737903 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 91 | 1010737814 | |||
| Komplettes Netzteil, 230 V | ||||
| 92 | 1010738519 | 37.65 | 44.80 | |
| Kompletter Gehrungsarm KS 305 Plus | ||||
| 93 | 1010737920 | 161.61 | 192.32 | |
| Sägeblattarretierung vollständig | ||||
| 94 | 1010737890 | 8.89 | 10.58 | |
| V-Riemen KS 305 Plus | ||||
| 95 | 7233738560 | 32.27 | 38.40 | |
| Riemenschutz KS 305 | ||||
| 96 | 1010737288 | 13.48 | 16.04 | |
| Einstellschraube | ||||
| 97 | 6163121261 | 1.56 | 1.86 | |
| Flansch 230V vollständig KS 305 Plus | ||||
| 98 | 1010737644 | 87.60 | 104.24 | |
| Schalter KS 254/305 | ||||
| 99 | 8111737712 | 21.64 | 25.75 | |
| Gummikabel mit CEE-Stecker KS 254/305 | ||||
| 100 | 8402737566 | 43.15 | 51.35 | |
| Gehäuse Sägeblattwelle KS 305 Plus | ||||
| 101 | 1010737857 | 48.48 | 57.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 7100198490 | |||
| Hinweisschild Laserstrahlung mehrsprach. | ||||
| 103 | 338125960 | 7.22 | 8.59 | |
