Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 06870003 (KU6870)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

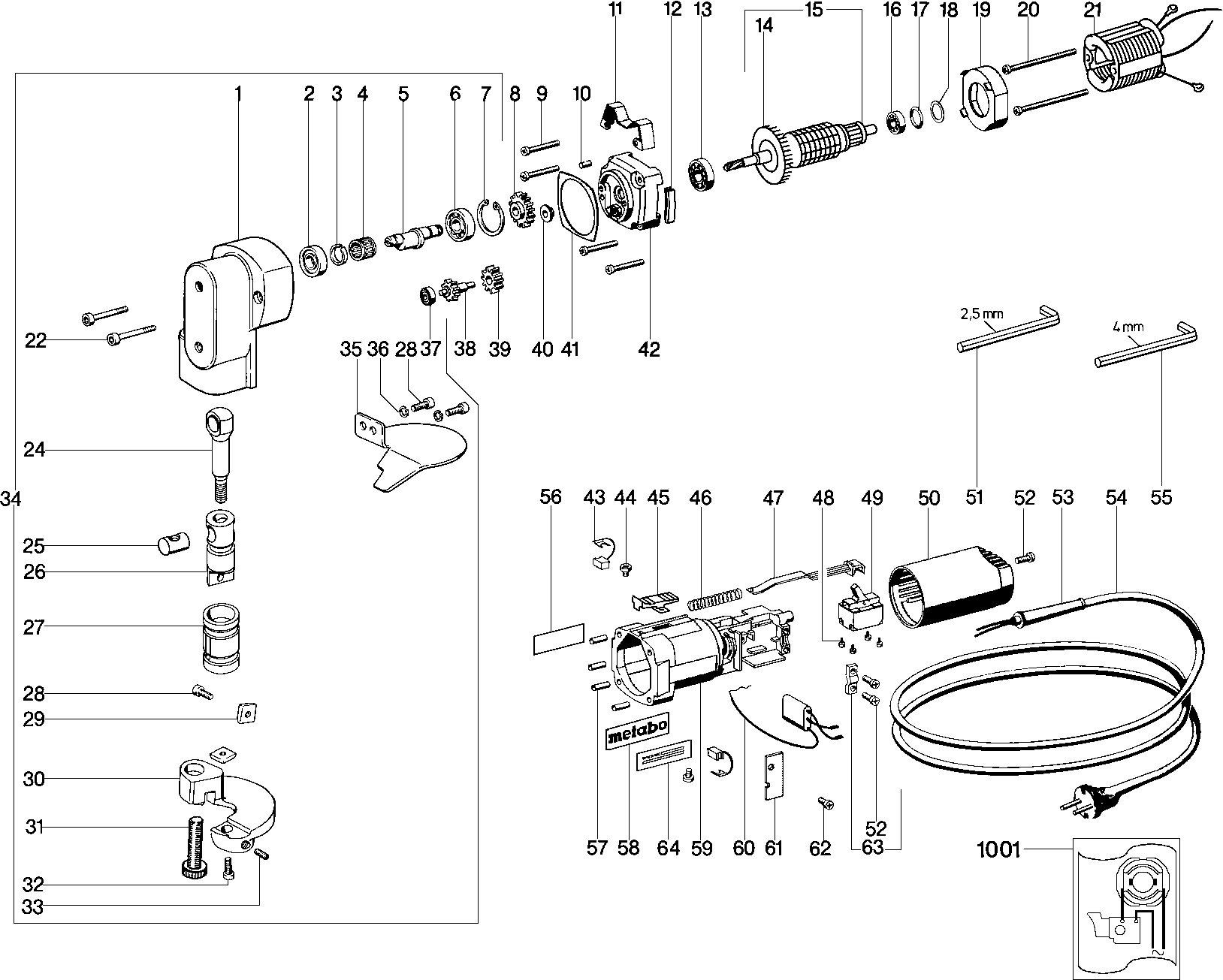

Zeichnungen der Metabo 06870003 (KU6870)
Teileliste der Metabo 06870003 (KU6870)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehaeuse | ||||
| 1 | 315103430 | 201.99 | 240.37 | |
| Kugellager 9x24x7 | ||||
| 2 | 143110110 | 21.64 | 25.75 | |
| Klemmring | ||||
| 3 | 341011310 | 8.89 | 10.58 | |
| Naaldenkooi | ||||
| 4 | 320050070 | 16.25 | 19.34 | |
| Excenteras | ||||
| 5 | 341603030 | 175.84 | 209.25 | |
| Kogellager 10x26x 8 | ||||
| 6 | 143112150 | 13.48 | 16.04 | |
| Sicherungsring | ||||
| 7 | 141180350 | 1.68 | 2.00 | |
| Stirnrad | ||||
| 8 | 340011050 | 26.95 | 32.07 | |
| Linsenblechschraube | ||||
| 9 | 141116990 | 1.68 | 2.00 | |
| Zylinderstift | ||||
| 10 | 141160340 | 1.56 | 1.86 | |
| Fuss | ||||
| 11 | 339034890 | 4.51 | 5.37 | |
| Afdekstrip | ||||
| 12 | 343353340 | 1.68 | 2.00 | |
| Kogellager 8x22x 7 | ||||
| 13 | 143115800 | 2.28 | 2.71 | |
| Luefter | ||||
| 14 | 330000860 | 2.28 | 2.71 | |
| Anker 220 V | ||||
| 15 | 310002130 | 161.61 | 192.32 | |
| Kugellager 7x22x7 | ||||
| 16 | 143110030 | 11.74 | 13.97 | |
| Abstuetzring | ||||
| 17 | 344091990 | 1.68 | 2.00 | |
| Scheibe | ||||
| 18 | 141151320 | 1.68 | 2.00 | |
| Luchtgeleidingsschijf | ||||
| 19 | 339150510 | 2.28 | 2.71 | |
| Linsenblechschraube | ||||
| 20 | 141118260 | 1.56 | 1.86 | |
| Feld 220 V | ||||
| 21 | 311004220 | 74.13 | 88.21 | |
| Cilinderkopschroef | ||||
| 22 | 141113730 | 1.68 | 2.00 | |
| Drijfstang | ||||
| 24 | 341144150 | 121.19 | 144.22 | |
| Drijfstangstift | ||||
| 25 | 341144160 | 100.74 | 119.88 | |
| Stoessel | ||||
| 26 | 341144140 | 268.64 | 319.68 | |
| Buchse | ||||
| 27 | 341144170 | 67.33 | 80.12 | |
| Cilinderkopschroef | ||||
| 28 | 141113670 | 1.68 | 2.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 630201000 | |||
| Schneidtisch | ||||
| 30 | 341144130 | 375.44 | 446.77 | |
| Cilinderkopschroef | ||||
| 31 | 141117450 | 3.02 | 3.59 | |
| Cilinderkopschroef | ||||
| 32 | 141113680 | 1.68 | 2.00 | |
| Stelschroef | ||||
| 33 | 341701070 | 5.18 | 6.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 316020000 | |||
| Plattenrichter | ||||
| 35 | 339037970 | 43.15 | 51.35 | |
| Federring | ||||
| 36 | 141150270 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 143112140 | |||
| Tandwielas | ||||
| 38 | 340011040 | 43.15 | 51.35 | |
| Stirnrad | ||||
| 39 | 340011030 | 16.25 | 19.34 | |
| Pakkingring | ||||
| 40 | 343378120 | 5.87 | 6.99 | |
| Dichtung | ||||
| 41 | 339010770 | 1.68 | 2.00 | |
| Flens compl. | ||||
| 42 | 316007430 | 128.32 | 152.70 | |
| Kohlebuerstensatz | ||||
| 43 | 316033460 | 18.80 | 22.37 | |
| Linsenschraube | ||||
| 44 | 141110450 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 316017230 | |||
| Druckfeder | ||||
| 46 | 342000820 | 1.56 | 1.86 | |
| Schakelstang | ||||
| 47 | 343355910 | 1.68 | 2.00 | |
| Linsenschraube | ||||
| 48 | 141116970 | 1.68 | 2.00 | |
| Schakelaar | ||||
| 49 | 343404230 | 24.23 | 28.83 | |
| Motorkappe | ||||
| 50 | 343355880 | 8.89 | 10.58 | |
| Inbussleutel | ||||
| 51 | 344160780 | 1.68 | 2.00 | |
| Linsenblechschraube | ||||
| 52 | 141116800 | 1.56 | 1.86 | |
| Kabelbescherming | ||||
| 53 | 344100640 | 2.28 | 2.71 | |
| Kabel mit CEE-Stecker | ||||
| 54 | 344486730 | 18.80 | 22.37 | |
| Inbussleutel | ||||
| 55 | 344160770 | 2.28 | 2.71 | |
| Typeplaatje | ||||
| 56 | 338007160 | 1.56 | 1.86 | |
| Zylinderlaufbuchse | ||||
| 57 | 142160280 | 1.56 | 1.86 | |
| Metabo-plaatje | ||||
| 58 | 338123580 | 2.28 | 2.71 | |
| Motorhuis compl. | ||||
| 59 | 316019670 | 32.27 | 38.40 | |
| Kondensator | ||||
| 60 | 343252530 | 12.23 | 14.55 | |
| Abdeckung | ||||
| 61 | 339010750 | 1.68 | 2.00 | |
| Linsenblechschraube | ||||
| 62 | 141116130 | 1.56 | 1.86 | |
| Kabelschelle m.Schr. | ||||
| 63 | 316024890 | 3.02 | 3.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64 | 399999990 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338500700 | |||
