Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 00103000 ( LSV5-225 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

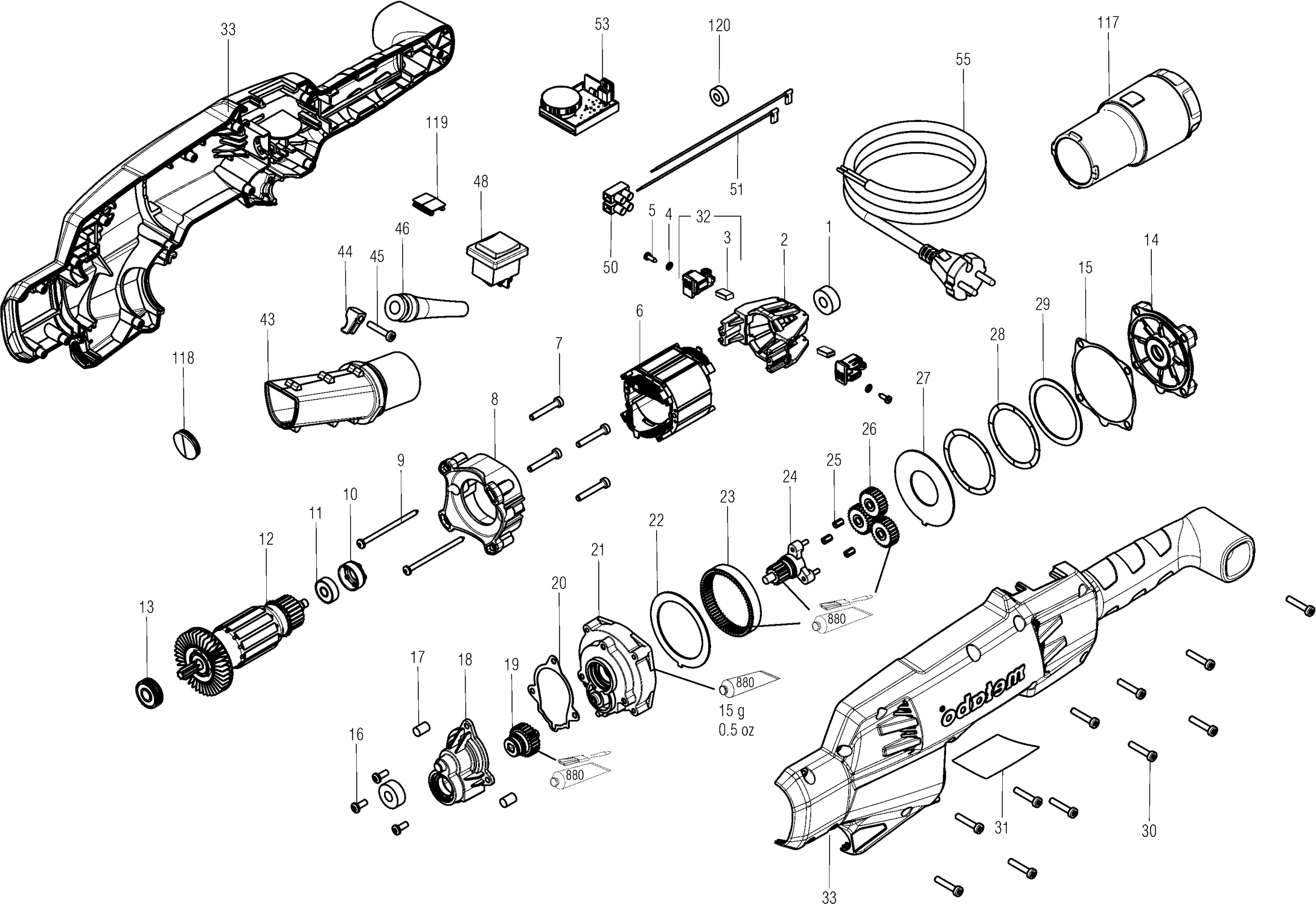

Zeichnungen der Metabo 00103000 ( LSV5-225 )
Teileliste der Metabo 00103000 ( LSV5-225 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Dempingsring | ||||
| 1 | 344101760 | 1.55 | 1.84 | |
| Koolborstelhouder-moduul | ||||
| 2 | 343437770 | 3.02 | 3.59 | |
| Bürstenset ausschalten | ||||
| 3 | 316046900 | 11.74 | 13.97 | |
| SCHEIBE | ||||
| 4 | 141155950 | 1.55 | 1.84 | |
| Linsenblechschraube m.Fl. | ||||
| 5 | 141119900 | 1.55 | 1.84 | |
| Feld | ||||
| 6 | 311012320 | 37.65 | 44.80 | |
| Lensschroef | ||||
| 7 | 141124100 | 1.55 | 1.84 | |
| Motorflens | ||||
| 8 | 343437780 | 3.02 | 3.59 | |
| Linsenblechschraube | ||||
| 9 | 141118260 | 1.55 | 1.84 | |
| Bus rubber | ||||
| 10 | 344097870 | 1.55 | 1.84 | |
| Kugellager 6x19x 6 | ||||
| 11 | 143114750 | 3.02 | 3.59 | |
| Anker compl.,230V | ||||
| 12 | 310011590 | 37.65 | 44.80 | |
| Kogellager, 8X 22X 7 | ||||
| 13 | 143115890 | 4.51 | 5.37 | |
| Flansch | ||||
| 14 | 315202930 | 18.80 | 22.37 | |
| Getriebedichtung | ||||
| 15 | 339012140 | 2.28 | 2.71 | |
| Lins.Schr. mikrov.Bl | ||||
| 16 | 141110540 | 1.55 | 1.84 | |
| Rubber stop | ||||
| 17 | 344091420 | 1.55 | 1.84 | |
| Tandwieldeksel compl. | ||||
| 18 | 316063070 | 37.65 | 44.80 | |
| Zwischenwelle compl. | ||||
| 19 | 316063080 | 21.64 | 25.75 | |
| Getriebedichtung | ||||
| 20 | 339012130 | 3.02 | 3.59 | |
| Tussenflens compl. | ||||
| 21 | 316063090 | 32.27 | 38.40 | |
| Anlaufscheibe | ||||
| 22 | 339007890 | 1.55 | 1.84 | |
| Hohlrad | ||||
| 23 | 340004370 | 5.87 | 6.99 | |
| Planetentraeger vollst. | ||||
| 24 | 316063100 | 12.23 | 14.55 | |
| Naaldkrans | ||||
| 25 | 143115450 | 4.51 | 5.37 | |
| Planetenrad | ||||
| 26 | 340004380 | 3.71 | 4.41 | |
| Anlaufscheibe | ||||
| 27 | 339007900 | 1.55 | 1.84 | |
| Kugell.Ausgleichssch. | ||||
| 28 | 143115880 | 1.55 | 1.84 | |
| Passscheibe | ||||
| 29 | 141156760 | 1.55 | 1.84 | |
| Linsenblechschraube | ||||
| 30 | 141116020 | 1.67 | 1.99 | |
| Typeplaatje | ||||
| 31 | 338065290 | 1.55 | 1.84 | |
| Koolborstelhouder compl. uitsch.,230V | ||||
| 32 | 316046890 | 11.74 | 13.97 | |
| Huis m.deksel compl. | ||||
| 33 | 343437650 | 26.95 | 32.07 | |
| Afzuigkanaal | ||||
| 43 | 343437680 | 5.18 | 6.16 | |
| Kabelschelle | ||||
| 44 | 343362490 | 1.67 | 1.99 | |
| Linsenblechschraube | ||||
| 45 | 141117060 | 1.67 | 1.99 | |
| Kabelbescherming | ||||
| 46 | 344101140 | 2.28 | 2.71 | |
| Schakelaar | ||||
| 48 | 343411540 | 8.89 | 10.58 | |
| Klemmleiste 2-polig | ||||
| 50 | 343050140 | 1.67 | 1.99 | |
| Verbindingsdraad compl. | ||||
| 51 | 344530490 | 1.55 | 1.84 | |
| Elektronische Einheit, 230V 55/60Hz | ||||
| 53 | 343085130 | 48.48 | 57.69 | |
| Kabel m. CEE-stekker | ||||
| 55 | 344493180 | 21.64 | 25.75 | |
| Linsenblechschraube | ||||
| 58 | 141113180 | 1.55 | 1.84 | |
| Hohlwelle vollst. | ||||
| 60 | 316062000 | 60.59 | 72.10 | |
| Stuetzkoerper | ||||
| 63 | 344101660 | 4.51 | 5.37 | |
| Buishouder | ||||
| 64 | 341112890 | 43.15 | 51.35 | |
| Scheibe | ||||
| 68 | 141150110 | 1.55 | 1.84 | |
| Sicherungsring | ||||
| 77 | 141180040 | 1.55 | 1.84 | |
| Kugellager 10x26x8 | ||||
| 78 | 143111120 | 16.25 | 19.34 | |
| Zwischenwelle | ||||
| 79 | 341604820 | 16.25 | 19.34 | |
| Aufnahmehuelse | ||||
| 80 | 341071770 | 2.28 | 2.71 | |
| Sprengring | ||||
| 81 | 141156360 | 1.55 | 1.84 | |
| Absaugschlauch komplett. | ||||
| 82 | 316062030 | 7.22 | 8.59 | |
| Steun compl. | ||||
| 83 | 343437790 | 13.48 | 16.04 | |
| Zylinderschraube | ||||
| 84 | 141111050 | 1.55 | 1.84 | |
| Afsluitdeksel | ||||
| 85 | 343438600 | 1.55 | 1.84 | |
| Afsluitdeksel | ||||
| 85 | 343438610 | 1.55 | 1.84 | |
| Afsluitdeksel | ||||
| 86 | 343438610 | 1.55 | 1.84 | |
| Afsluitdeksel | ||||
| 86 | 343438600 | 1.55 | 1.84 | |
| Gabel vollst. | ||||
| 87 | 343437760 | 18.80 | 22.37 | |
| Komplette Schwenkflansch | ||||
| 88 | 343437820 | 5.87 | 6.99 | |
| Gleitbuchse | ||||
| 89 | 341006290 | 1.55 | 1.84 | |
| Linsenblechschraube | ||||
| 90 | 141116130 | 1.55 | 1.84 | |
| Lagerbeugel | ||||
| 98 | 343437710 | 1.55 | 1.84 | |
| Gleitbuchse | ||||
| 99 | 341006280 | 1.55 | 1.84 | |
| Beschermkap | ||||
| 100 | 343437830 | 13.48 | 16.04 | |
| Gleitbuchse | ||||
| 101 | 341006270 | 1.55 | 1.84 | |
| Abdeckhaube | ||||
| 102 | 343437720 | 1.67 | 1.99 | |
| Haltewinkel | ||||
| 103 | 343437730 | 1.55 | 1.84 | |
| Einstellring | ||||
| 104 | 316063120 | 67.33 | 80.12 | |
| Kantenbescherming | ||||
| 105 | 343437690 | 3.71 | 4.41 | |
| Dichtlippe | ||||
| 106 | 344101740 | 3.71 | 4.41 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 107 | 342004050 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 108 | 343438280 | |||
| Reserveborstelkrans 225 mm | ||||
| 109 | 626663000 | 26.22 | 31.20 | |
| Komplette Schleifscheibe. | ||||
| 110 | 316062010 | 74.13 | 88.21 | |
| Scheibe | ||||
| 111 | 141151940 | 1.55 | 1.84 | |
| Cilinderkopschroef | ||||
| 112 | 141113840 | 1.67 | 1.99 | |
| Flexibele as | ||||
| 114 | 345000170 | 148.53 | 176.75 | |
| Lagerflansch compl. | ||||
| 115 | 316063110 | 48.48 | 57.69 | |
| Senkkopfschraube | ||||
| 116 | 141119430 | 1.55 | 1.84 | |
| Anschlussmuffe vollst. | ||||
| 117 | 316062390 | 16.25 | 19.34 | |
| Stopfen | ||||
| 118 | 343438390 | 1.55 | 1.84 | |
| Stopfen | ||||
| 119 | 343438400 | 1.55 | 1.84 | |
| Ferritring | ||||
| 120 | 143160180 | 1.55 | 1.84 | |
| Lagerflens | ||||
| 121 | 315202920 | 8.89 | 10.58 | |
| Sicherungsring | ||||
| 122 | 141180060 | 1.55 | 1.84 | |
| Kogellager 12x28x 8 | ||||
| 123 | 143111440 | 21.64 | 25.75 | |
| Gegolfde dichtring | ||||
| 124 | 143194880 | 1.67 | 1.99 | |
| Zwischenstück | ||||
| 125 | 341013440 | 2.28 | 2.71 | |
| Sicherungsring | ||||
| 126 | 141180360 | 1.67 | 1.99 | |
| Aandrijfas | ||||
| 127 | 341211150 | 5.18 | 6.16 | |
| Flexibele binnenas in verpakk. | ||||
| 199 | 316064470 | 32.27 | 38.40 | |
| Fett Tube 50 gr. 1,8oz | ||||
| 880 | 344130930 | 32.27 | 38.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338506030 | |||
