Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 01229002 ( OFE1229SIGNAL )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

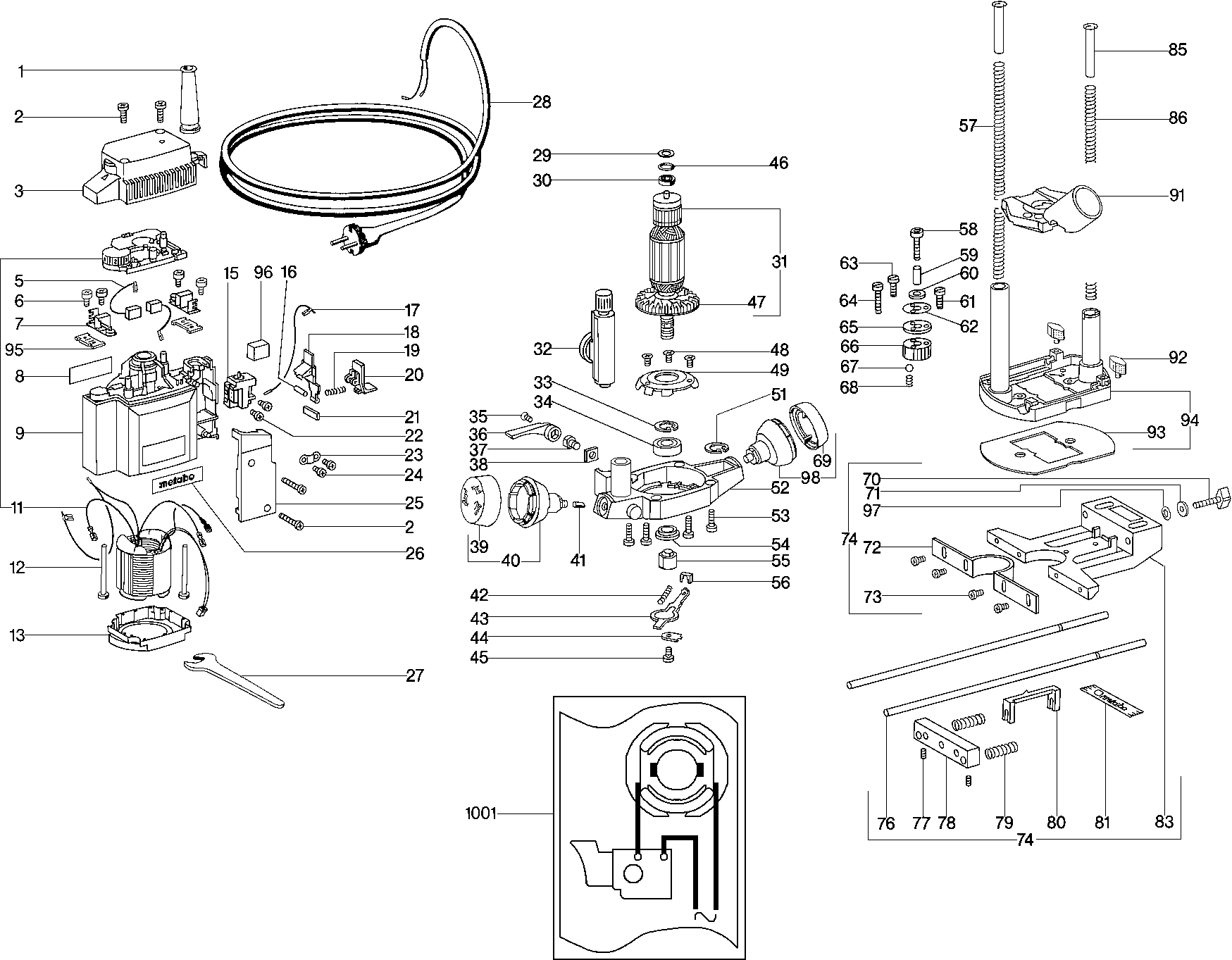

Zeichnungen der Metabo 01229002 ( OFE1229SIGNAL )
Teileliste der Metabo 01229002 ( OFE1229SIGNAL )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Kabelbescherming | ||||
1 | 344100640 | 2.28 | 2.71 | |
Linsenblechschraube | ||||
2 | 141116020 | 1.67 | 1.99 | |
Motorkappe | ||||
3 | 343365780 | 21.64 | 25.75 | |
Elektronikeinheit,230V | ||||
4 | 343086940 | 48.48 | 57.69 | |
Kohlebuerstensatz | ||||
5 | 316033420 | 16.25 | 19.34 | |
Linsenblechschraube m.Fl. | ||||
6 | 141119900 | 1.55 | 1.84 | |
Koolborstelhouder | ||||
7 | 343000480 | 7.22 | 8.59 | |
Typeplaatje | ||||
8 | 338024650 | 1.55 | 1.84 | |
Motorgehaeuse | ||||
9 | 343363830 | 37.65 | 44.80 | |
Feldpaket mit Elektronik | ||||
11 | 316067690 | 148.53 | 176.75 | |
Feld | ||||
11 | 311012960 | 80.81 | 96.16 | |
Linsenblechschraube | ||||
12 | 141121680 | 1.55 | 1.84 | |
Luftführungsdeckel | ||||
13 | 343363850 | 7.22 | 8.59 | |
Drukschakelaar | ||||
15 | 343406260 | 8.89 | 10.58 | |
Zylinderstift | ||||
16 | 141160290 | 1.55 | 1.84 | |
Verbindingsdraad compl. | ||||
17 | 344489180 | 1.67 | 1.99 | |
Schakelstang | ||||
18 | 343363720 | 4.51 | 5.37 | |
Druckfeder | ||||
19 | 342001830 | 1.55 | 1.84 | |
Schakelschuif compl. | ||||
20 | 316021590 | 5.87 | 6.99 | |
Anschlag | ||||
21 | 339124560 | 3.02 | 3.59 | |
Linsenschraube | ||||
22 | 141116970 | 1.67 | 1.99 | |
Kabelschelle | ||||
23 | 339187200 | 1.67 | 1.99 | |
Linsenblechschraube | ||||
24 | 141116130 | 1.55 | 1.84 | |
Deckel | ||||
25 | 343363840 | 8.89 | 10.58 | |
M-Schild 56x25 | ||||
26 | 338122370 | 1.67 | 1.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
27 | 623902000 | |||
Kabel m. CEE-stekker | ||||
28 | 344493180 | 21.64 | 25.75 | |
Scheibe | ||||
29 | 141151320 | 1.67 | 1.99 | |
Kogellager 8x22x 7 | ||||
30 | 143115800 | 2.28 | 2.71 | |
Anker 220 V | ||||
31 | 310005780 | 175.84 | 209.25 | |
Einstelluhr | ||||
32 | 316017080 | 80.81 | 96.16 | |
Sicherungsring | ||||
33 | 141180090 | 1.67 | 1.99 | |
Kogellager 15x35x11 | ||||
34 | 143114020 | 12.23 | 14.55 | |
Senkschraube | ||||
35 | 141112120 | 1.55 | 1.84 | |
Vastzethendel | ||||
36 | 343360210 | 3.02 | 3.59 | |
Zeskantschroef | ||||
37 | 341702130 | 2.28 | 2.71 | |
Beschreibung | ||||
38 | 339124980 | 1.67 | 1.99 | |
Greepdeel boven | ||||
39 | 341111560 | 5.18 | 6.16 | |
Greepdeel onder | ||||
40 | 316033050 | 5.87 | 6.99 | |
Druckbolzen | ||||
41 | 341052670 | 1.67 | 1.99 | |
Druckfeder | ||||
42 | 342001770 | 1.55 | 1.84 | |
Schieber | ||||
43 | 339124490 | 4.51 | 5.37 | |
Platte | ||||
44 | 339004950 | 1.67 | 1.99 | |
Linsenschraube | ||||
45 | 141120070 | 1.55 | 1.84 | |
O-Ring | ||||
46 | 143192130 | 1.67 | 1.99 | |
Luefter | ||||
47 | 330000950 | 4.51 | 5.37 | |
Platverzonken schroef | ||||
48 | 141122320 | 1.55 | 1.84 | |
Lagerflens | ||||
49 | 339124720 | 12.23 | 14.55 | |
Sicherungsring | ||||
51 | 141180120 | 1.67 | 1.99 | |
Lagerflens compl. | ||||
52 | 316021600 | 107.70 | 128.16 | |
Linsenblechschraube | ||||
53 | 141116980 | 1.55 | 1.84 | |
Flanschmutt.M15X1 | ||||
54 | 341101500 | 4.51 | 5.37 | |
Spantang 8 mm met spanmoer (6-kant) | ||||
55 | 631946000 | 11.95 | 14.22 | |
Druecker | ||||
56 | 343364110 | 2.28 | 2.71 | |
Druckfeder | ||||
57 | 342001980 | 3.71 | 4.41 | |
Cilinderkopschroef | ||||
58 | 141113900 | 1.67 | 1.99 | |
Huelse | ||||
59 | 341052660 | 1.67 | 1.99 | |
Schotelveer | ||||
60 | 141152620 | 1.55 | 1.84 | |
Cilinderkopschroef | ||||
61 | 141111230 | 1.55 | 1.84 | |
Scheibe | ||||
62 | 339000660 | 3.02 | 3.59 | |
Linsenschraube | ||||
63 | 141116780 | 1.55 | 1.84 | |
Linsenschraube | ||||
64 | 141115970 | 1.67 | 1.99 | |
Ausgleichsscheibe | ||||
65 | 344093280 | 3.02 | 3.59 | |
Buchse | ||||
66 | 341052650 | 8.89 | 10.58 | |
Kugel | ||||
67 | 143120300 | 1.55 | 1.84 | |
Druckfeder | ||||
68 | 342000050 | 1.67 | 1.99 | |
Oberteil des Griffs | ||||
69 | 341111320 | 5.87 | 6.99 | |
Vleugelschroef | ||||
70 | 341110800 | 2.28 | 2.71 | |
Scheibe | ||||
71 | 141150130 | 1.55 | 1.84 | |
Anschlag | ||||
72 | 343363630 | 8.89 | 10.58 | |
Linsenschraube | ||||
73 | 141113220 | 1.55 | 1.84 | |
Parallelgeleider | ||||
74 | 631507000 | 72.36 | 86.11 | |
Geleidingsstang | ||||
76 | 341051890 | 5.87 | 6.99 | |
Gewindestift | ||||
77 | 141115000 | 1.67 | 1.99 | |
Bruecke | ||||
78 | 341142480 | 11.74 | 13.97 | |
Druckfeder | ||||
79 | 342001760 | 1.67 | 1.99 | |
Zeiger v. Größenanzeige | ||||
80 | 344350280 | 11.74 | 13.97 | |
Maataanduiding | ||||
81 | 338113730 | 1.67 | 1.99 | |
Führungshalter | ||||
83 | 315412570 | 48.48 | 57.69 | |
Rohrniet | ||||
85 | 141163410 | 1.67 | 1.99 | |
Druckfeder | ||||
86 | 342001820 | 3.02 | 3.59 | |
Afzuigverbindingsstuk compl. | ||||
91 | 316025140 | 18.80 | 22.37 | |
Vleugelschroef | ||||
92 | 341111030 | 2.28 | 2.71 | |
Beschreibung | ||||
93 | 339124480 | 4.51 | 5.37 | |
Grondplaat compl. | ||||
94 | 316020730 | 87.60 | 104.24 | |
Isolatieplaat | ||||
95 | 339010870 | 1.55 | 1.84 | |
Inleg licht ontvlambaar | ||||
96 | 344098520 | 1.55 | 1.84 | |
O-Ring | ||||
97 | 143190060 | 1.55 | 1.84 | |
Unterer Griffteil | ||||
98 | 316033040 | 5.18 | 6.16 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
1001 | 338501130 |
