Metabo RBE 9-60 Zeichnungen und Teile

Suche nach Teilen:
MetaboAuf dem Typenschild sollte die Typenbezeichnung 02183000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

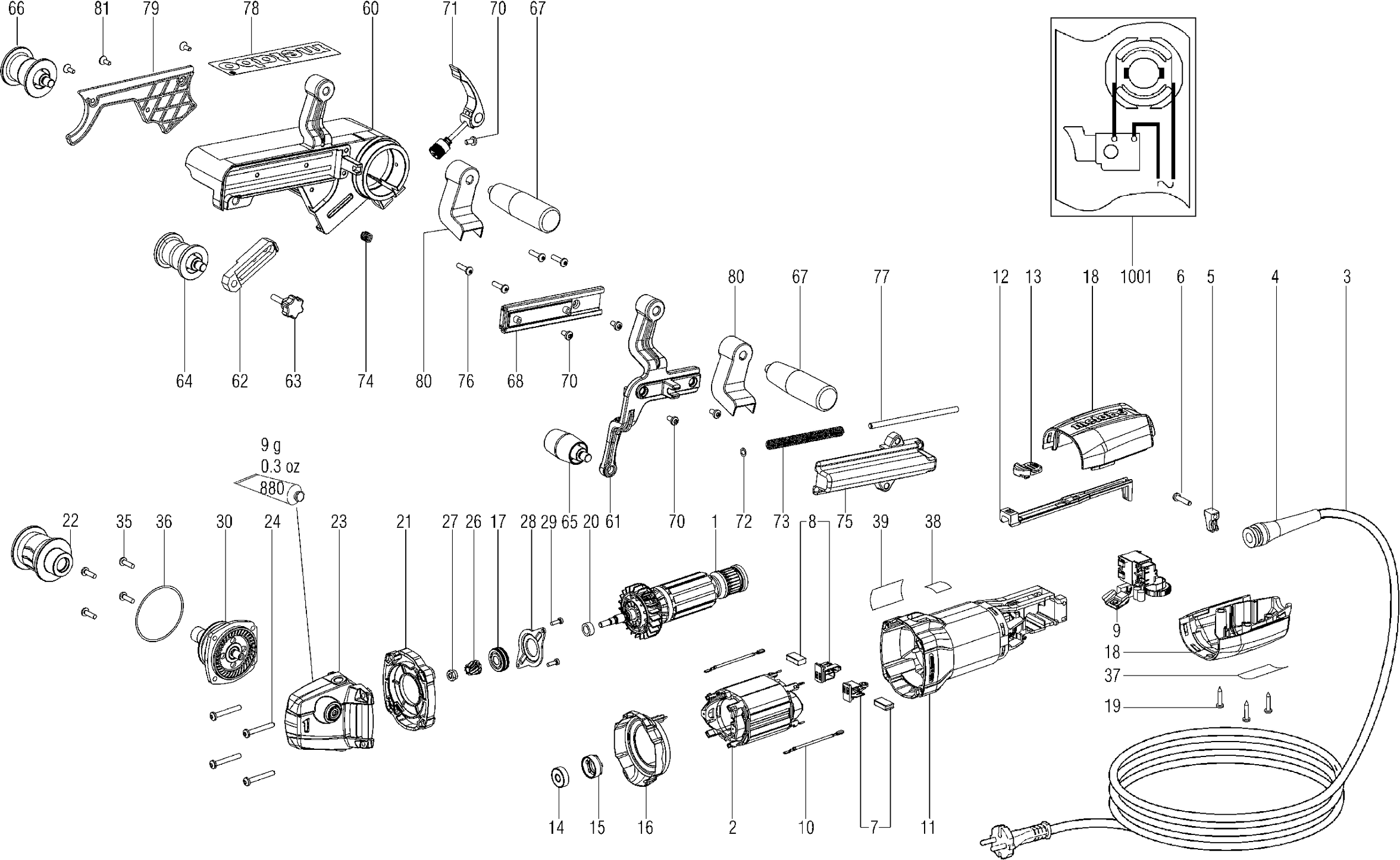

Zeichnungen der METABO RBE 9-60

Teileliste der Metabo RBE 9-60

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Anker vollst.,230 V
1310010420Anker vollst.,230 V€ 68,75
Feldpak.m.Wickl.230V-El
2311009770Feldpak.m.Wickl.230V-El€ 44,92
Kabel m.CEE-Stecker
3344493180Kabel m.CEE-Stecker€ 20,04
Kabelschutz
4344097360Kabelschutz€ 1,45
Kabelschelle
5343362490Kabelschelle€ 1,52
Linsenblechschraube
6141116020Linsenblechschraube€ 1,52
Kohlehalter vollst. abschaltbar,230V
7316046890Kohlehalter vollst. abschaltbar,230V€ 10,89
Nicht bestellbar
8399999990Nicht bestellbar
Schalter mit Elektronik,230 V / 50-60 Hz
9316052210Schalter mit Elektronik,230 V / 50-60 Hz€ 40,00
Litze vollst.
10344498880Litze vollst.€ 1,45
Motorgehaeuse
11315013660Motorgehaeuse€ 10,89
Schaltstange
12343430940Schaltstange€ 1,45
Schaltschieber (rot)
13343397810Schaltschieber (rot)€ 1,45
Rillenkugellager,6x19x6
14143115690Rillenkugellager,6x19x6€ 2,11
Gummibuchse
15344097870Gummibuchse€ 1,45
Luftleitscheibe
16343436590Luftleitscheibe€ 2,11
Rillenkugellager, 8X 22X 7
17143115060Rillenkugellager, 8X 22X 7€ 5,45
Motorkappe 2-teilig
18343432950Motorkappe 2-teilig€ 8,20
Linsenblechschraube
19141113180Linsenblechschraube€ 1,45
Distanzbuchse
20341006070Distanzbuchse€ 10,89
Zwischenflansch gruen
21343431740Zwischenflansch gruen€ 9,66
Antriebsrolle
22343430650Antriebsrolle€ 56,10
Getriebegehaeuse vollst.
23316052300Getriebegehaeuse vollst.€ 24,95
Linsenblechschraube
24141116980Linsenblechschraube€ 1,45
Ritzel
26340033220Ritzel€ 24,95
Sechskantmutter m.Ansatz
27341102260Sechskantmutter m.Ansatz€ 2,11
Festlagerdeckel
28315417490Festlagerdeckel€ 1,45
Linsenschraube
29141124170Linsenschraube€ 1,45
Getriebeflansch vollst. RB 18
30318001450Getriebeflansch vollst. RB 18€ 112,26
Linsenschraube
35141124090Linsenschraube€ 1,45
Ausgleichsscheibe
36339011880Ausgleichsscheibe€ 2,11
Leistungsschild
37338057850Leistungsschild€ 1,45
Hinweisschild Inox 32 x 13 mm
38338124520Hinweisschild Inox 32 x 13 mm€ 1,45
Nicht bestellbar
39399999990Nicht bestellbar
Gestell
60315418200Gestell€ 62,36
Fuehrungsarm
61315417760Fuehrungsarm€ 24,95
Fuehrungsplatte
62339160950Fuehrungsplatte€ 12,41
Sterngriffschraube
63341112820Sterngriffschraube€ 2,11
Fuehrungsrolle vollst.
64316052820Fuehrungsrolle vollst.€ 13,65
Fuehrungsrolle vollst.
65316052810Fuehrungsrolle vollst.€ 13,65
Fuehrungsrolle vollst.
66316050030Fuehrungsrolle vollst.€ 22,43
Handgriff
67343430710Handgriff€ 12,41
Fuehrungsschiene vollst.
68316051820Fuehrungsschiene vollst.€ 17,44
Linsenschraube mikrov. Blau
70141119850Linsenschraube mikrov. Blau€ 1,45
Exzenterhebel
71341161350Exzenterhebel€ 8,20
Scheibe
72141150920Scheibe€ 1,45
Druckfeder
73342003780Druckfeder€ 1,45
Druckfeder
74342003790Druckfeder€ 1,45
Abdeckhaube
75343430670Abdeckhaube€ 3,48
Linsenschr .(DIN 7985)
76141119440Linsenschr .(DIN 7985)€ 1,45
Fuehrungsstange
77341059890Fuehrungsstange€ 2,83
Metabo-Schild 135 x 35
78338123390Metabo-Schild 135 x 35€ 2,83
Abdeckplatte
79343432820Abdeckplatte€ 2,83
Abdeckung
80343432810Abdeckung€ 6,68
Senkschr. mikrov.Bl.
81141122320Senkschr. mikrov.Bl.€ 1,45
Tube Fett 100G
880344130920Tube Fett 100G€ 34,87
Nicht bestellbar
1001338505710Nicht bestellbar
