Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 03823000 ( RF14-115 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

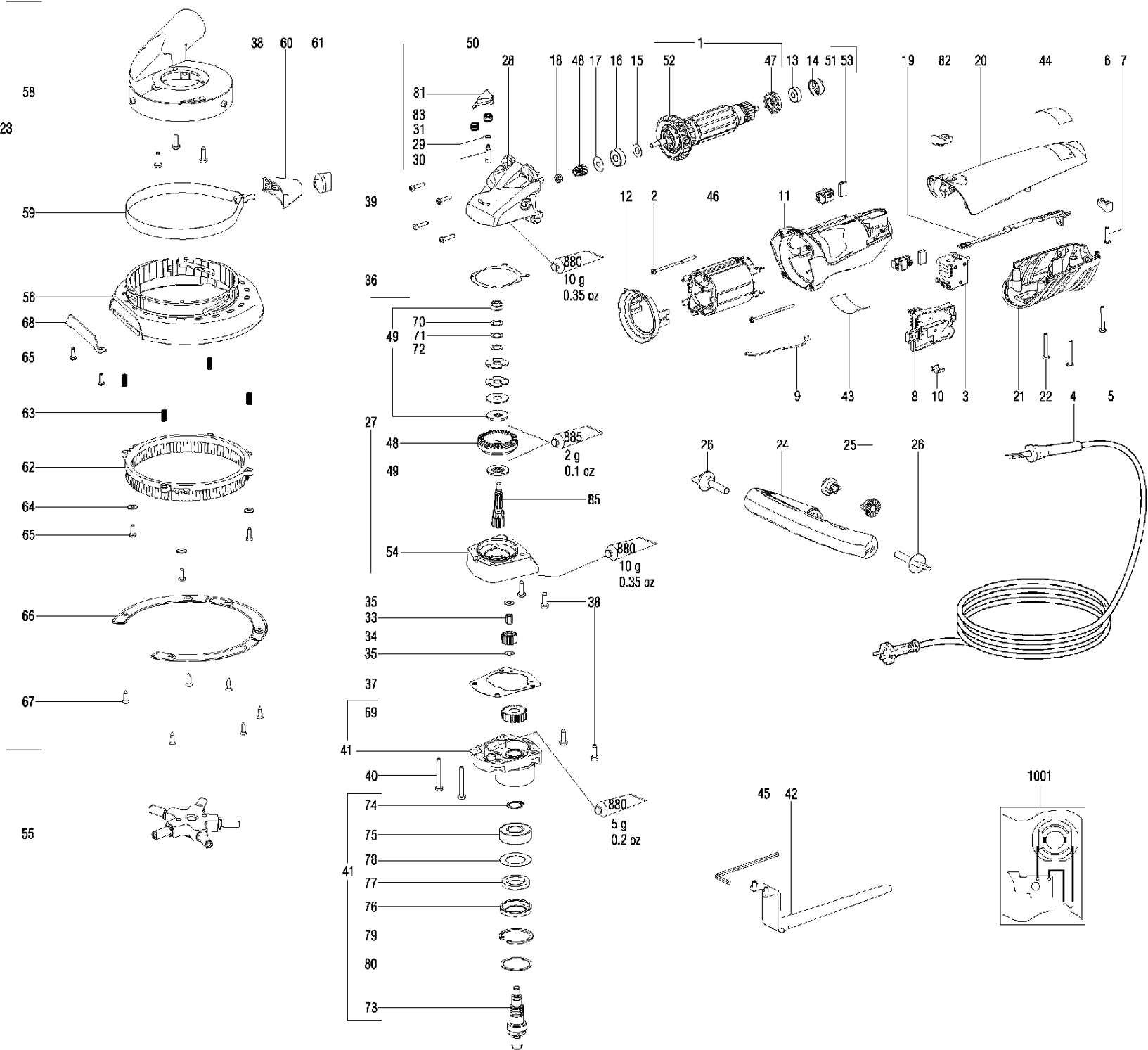

Zeichnungen der Metabo 03823000 ( RF14-115 )
Teileliste der Metabo 03823000 ( RF14-115 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker compl.,230 V | ||||
| 1 | 310009680 | 67.33 | 80.12 | |
| Linsenblechschraube | ||||
| 2 | 141118270 | 1.67 | 1.99 | |
| Schakelaar | ||||
| 3 | 343409450 | 11.74 | 13.97 | |
| Kabeldoorvoer | ||||
| 4 | 344100970 | 1.67 | 1.99 | |
| Kabel m. CEE-stekker | ||||
| 5 | 344497150 | 16.25 | 19.34 | |
| Kabelschelle | ||||
| 6 | 343362490 | 1.67 | 1.99 | |
| Linsenblechschraube | ||||
| 7 | 141116020 | 1.67 | 1.99 | |
| Elektro.unit,230V / 50/60Hz | ||||
| 8 | 343082140 | 43.15 | 51.35 | |
| Temperatuurvoeler | ||||
| 9 | 343081140 | 11.74 | 13.97 | |
| Gummiseil | ||||
| 10 | 344000310 | 1.55 | 1.84 | |
| Motorgehaeuse | ||||
| 11 | 315013230 | 8.89 | 10.58 | |
| Luchtgeleidingsschijf | ||||
| 12 | 339151040 | 1.67 | 1.99 | |
| Groefkogellager,6x19x6 | ||||
| 13 | 143115690 | 2.28 | 2.71 | |
| Bus rubber | ||||
| 14 | 344097870 | 1.55 | 1.84 | |
| Ring,8.05x17x0.4 | ||||
| 15 | 339133060 | 1.55 | 1.84 | |
| Groefkogellager,8x22x7 | ||||
| 16 | 143115700 | 3.02 | 3.59 | |
| Scheibe,7.05x19.5x0.2 | ||||
| 17 | 339006390 | 1.55 | 1.84 | |
| Zeskantmoer | ||||
| 18 | 341102260 | 2.28 | 2.71 | |
| Schakelstang | ||||
| 19 | 343393530 | 1.55 | 1.84 | |
| Deksel v. huis | ||||
| 20 | 343393460 | 5.18 | 6.16 | |
| Gehäuse mit schwarzer Abdeckung | ||||
| 21 | 343395630 | 3.71 | 4.41 | |
| Linsenblechschraube | ||||
| 22 | 141123490 | 1.55 | 1.84 | |
| Beschermkap | ||||
| 23 | 316049580 | 175.84 | 209.25 | |
| Beugelgreep compl. | ||||
| 24 | 343399690 | 18.80 | 22.37 | |
| Rastscheibe | ||||
| 25 | 341070990 | 1.55 | 1.84 | |
| Vleugelschroef compl. | ||||
| 26 | 341112690 | 1.55 | 1.84 | |
| Lagerflansch vormontiert | ||||
| 27 | 316056650 | 87.60 | 104.24 | |
| Tandwielhuis gelakt | ||||
| 28 | 315105050 | 26.95 | 32.07 | |
| O-Ring | ||||
| 29 | 143193650 | 1.55 | 1.84 | |
| Bolzen | ||||
| 30 | 341515280 | 1.55 | 1.84 | |
| Druckfeder | ||||
| 31 | 342003390 | 1.55 | 1.84 | |
| Naaldlager | ||||
| 32 | 143111430 | 5.18 | 6.16 | |
| Naaldkrans | ||||
| 33 | 143115410 | 5.18 | 6.16 | |
| Zahnrad | ||||
| 34 | 340012740 | 18.80 | 22.37 | |
| Scheibe | ||||
| 35 | 141152070 | 1.55 | 1.84 | |
| Flachdichtung | ||||
| 36 | 339011570 | 1.55 | 1.84 | |
| Dichtung | ||||
| 37 | 339210960 | 5.18 | 6.16 | |
| Linsenschraube | ||||
| 38 | 141123660 | 1.55 | 1.84 | |
| Linsenblechschraube | ||||
| 39 | 141116020 | 1.67 | 1.99 | |
| Lensschroef | ||||
| 40 | 141124110 | 1.55 | 1.84 | |
| Tandwielhuis compl. | ||||
| 41 | 316055390 | 121.19 | 144.22 | |
| Gekrümmter Stiftschlüssel | ||||
| 42 | 344160700 | 5.87 | 6.99 | |
| Typeplaatje | ||||
| 43 | 338060990 | 1.55 | 1.84 | |
| M-Schild 08 TR 49-52x22 | ||||
| 44 | 338124630 | 1.67 | 1.99 | |
| Winkelschraubendreher DIN ISO 2936-L SW4 | ||||
| 45 | 344164010 | 3.02 | 3.59 | |
| Feld | ||||
| 46 | 311010750 | 74.13 | 88.21 | |
| Tachoschijf | ||||
| 47 | 343399850 | 1.67 | 1.99 | |
| Getriebe Satz Sicherheitskupplung | ||||
| 48 | 316046920 | 53.86 | 64.09 | |
| Frictieschijf compl. | ||||
| 49 | 316041650 | 12.23 | 14.55 | |
| Tandwielhuis compl. | ||||
| 50 | 316049770 | 48.48 | 57.69 | |
| Koolborstelhouder compl. uitsch.,230V | ||||
| 51 | 316045170 | 10.38 | 12.35 | |
| Waaier m. stofbescherming | ||||
| 52 | 316041450 | 5.18 | 6.16 | |
| Koolborstel set,230V | ||||
| 53 | 316042070 | 10.38 | 12.35 | |
| Lagerflens compl. | ||||
| 54 | 316055380 | 60.59 | 72.10 | |
| Grundkoerper mit Bolzen | ||||
| 55 | 316055400 | 134.27 | 159.78 | |
| Dieptegeleider | ||||
| 56 | 343430770 | 43.15 | 51.35 | |
| Beschermkap compl. | ||||
| 58 | 316050660 | 53.86 | 64.09 | |
| Spanband compl. | ||||
| 59 | 316049570 | 18.80 | 22.37 | |
| Spannstueck | ||||
| 60 | 343430780 | 7.22 | 8.59 | |
| Vleugelmoer | ||||
| 61 | 341111870 | 2.28 | 2.71 | |
| Komplette Bürste | ||||
| 62 | 344080640 | 24.23 | 28.83 | |
| Druckfeder | ||||
| 63 | 342003810 | 1.55 | 1.84 | |
| Scheibe | ||||
| 64 | 141150110 | 1.55 | 1.84 | |
| Linsenblechschraube | ||||
| 65 | 141118730 | 1.55 | 1.84 | |
| Gleitblech | ||||
| 66 | 339135210 | 16.25 | 19.34 | |
| Verzonkenplaatschroef | ||||
| 67 | 141123520 | 1.55 | 1.84 | |
| Beschermplaat | ||||
| 68 | 339135220 | 5.87 | 6.99 | |
| Zahnrad | ||||
| 69 | 340012720 | 21.64 | 25.75 | |
| Ring 10,2 X 14,8 X 1,0 | ||||
| 70 | 141155550 | 1.55 | 1.84 | |
| Scheibe 10,2 X 14,8 X 0,2 | ||||
| 71 | 141151120 | 1.55 | 1.84 | |
| Scheibe 10,2 X 14,8 X 0,1 | ||||
| 72 | 141152300 | 1.67 | 1.99 | |
| Schleifspindel | ||||
| 73 | 341161250 | 32.27 | 38.40 | |
| Sicherungsring | ||||
| 74 | 141180110 | 1.67 | 1.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75 | 143114460 | |||
| Afstandsring | ||||
| 76 | 341013150 | 8.89 | 10.58 | |
| Filzring | ||||
| 77 | 143192050 | 1.67 | 1.99 | |
| Scheibe | ||||
| 78 | 141151950 | 1.67 | 1.99 | |
| Sicherungsring | ||||
| 79 | 141180410 | 1.55 | 1.84 | |
| Kugell.Ausgleichssch. | ||||
| 80 | 143115590 | 1.55 | 1.84 | |
| Drukknop geel | ||||
| 81 | 343393410 | 1.55 | 1.84 | |
| Schakelschuif | ||||
| 82 | 343392980 | 1.55 | 1.84 | |
| Buchse | ||||
| 83 | 341005880 | 3.02 | 3.59 | |
| Buchse | ||||
| 83 | 341071810 | 1.55 | 1.84 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 84 | 399999990 | |||
| Tube vet 100 gr. | ||||
| 880 | 344130920 | 37.65 | 44.80 | |
| Fett Tube 50 gr. SF 011 1,8oz | ||||
| 885 | 344130560 | 32.27 | 38.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338504700 | |||
