Metabo SBE 730 Zeichnungen und Teile

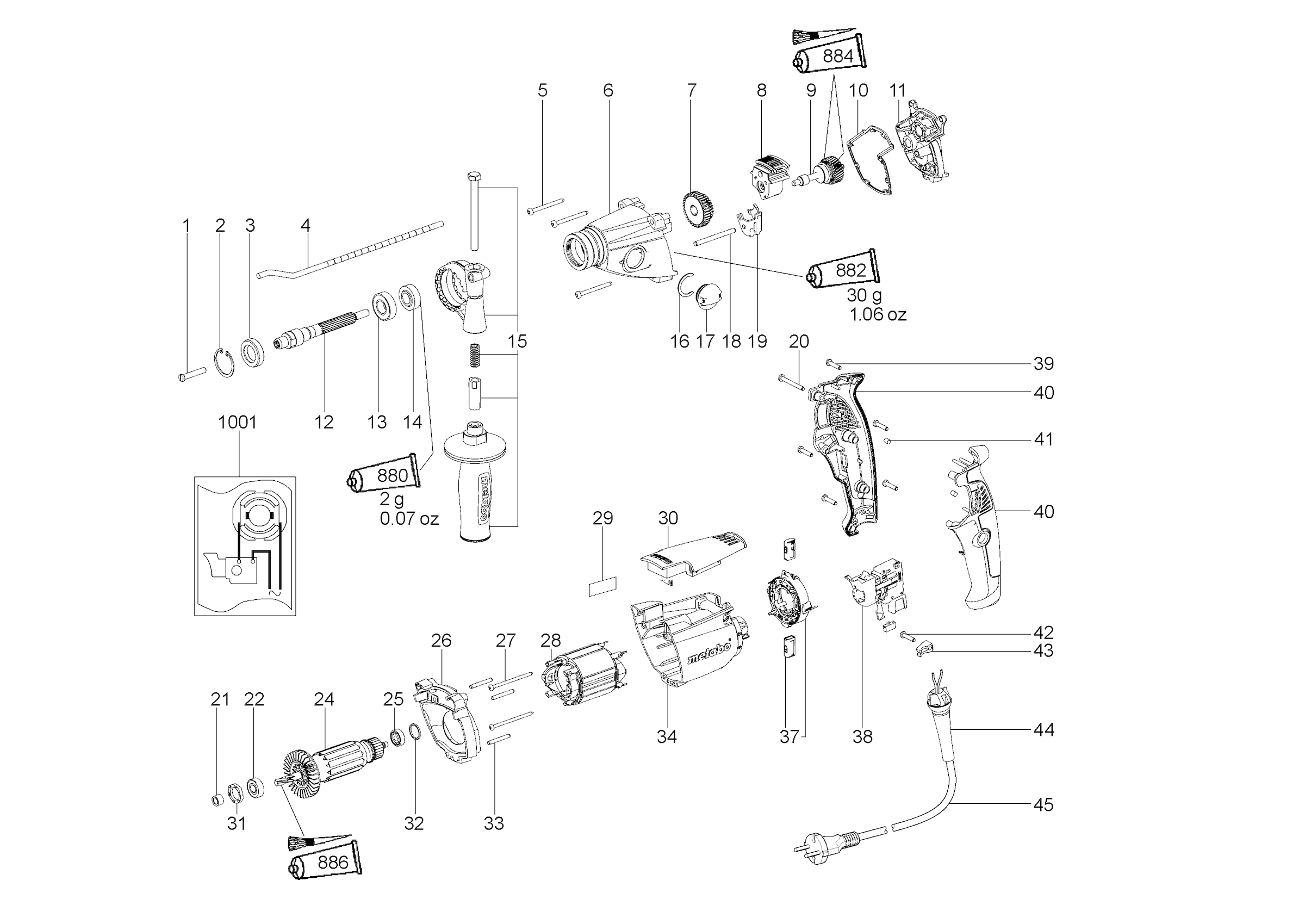

Auf dem Typenschild sollte die Typenbezeichnung 00731000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der METABO SBE 730
Teileliste der Metabo SBE 730
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Zylinderschraube | ||||
| 1 | 341701940 | Zylinderschraube | € 1.52 | |
| Sicherungsring | ||||
| 2 | 141181680 | Sicherungsring | € 1.45 | |
| Radialwellendichtring | ||||
| 3 | 339210920 | Radialwellendichtring | € 1.45 | |
| Tiefenanschlag | ||||
| 4 | 341511630 | Tiefenanschlag | € 4.21 | |
| Linsenblechschraube | ||||
| 5 | 141123610 | Linsenblechschraube | € 1.45 | |
| Getriebegehaeuse vollst. | ||||
| 6 | 316042790 | Getriebegehaeuse vollst. | € 56.10 | |
| Schiebeblock | ||||
| 7 | 340004010 | Schiebeblock | € 8.20 | |
| Schaltgehaeuse vollst. | ||||
| 8 | 316041940 | Schaltgehaeuse vollst. | € 8.20 | |
| Ritzelwelle m.Rutschkupplung | ||||
| 9 | 316042820 | Ritzelwelle m.Rutschkupplung | € 44.92 | |
| Formdichtung | ||||
| 10 | 344097930 | Formdichtung | € 1.45 | |
| Getriebeflansch vollst. | ||||
| 11 | 316042800 | Getriebeflansch vollst. | € 29.95 | |
| Bohrspindel | ||||
| 12 | 341604020 | Bohrspindel | € 20.04 | |
| Rillenkugellager, 15X 32X 9 | ||||
| 13 | 143115790 | Rillenkugellager, 15X 32X 9 | € 3.48 | |
| Rastenscheibe | ||||
| 14 | 341055650 | Rastenscheibe | € 3.48 | |
| Zusatzhandgriff vollst. | ||||
| 15 | 314001030 | Zusatzhandgriff vollst. | € 12.41 | |
| Halbmondring | ||||
| 16 | 141155810 | Halbmondring | € 1.45 | |
| Schaltknopf vollst. | ||||
| 17 | 316041960 | Schaltknopf vollst. | € 2.11 | |
| Fuehrungsbolzen | ||||
| 18 | 341540010 | Fuehrungsbolzen | € 4.21 | |
| Schaltgabel | ||||
| 19 | 339133070 | Schaltgabel | € 2.11 | |
| Linsenblechschraube | ||||
| 20 | 141116990 | Linsenblechschraube | € 1.52 | |
| Abdichtring | ||||
| 21 | 343376040 | Abdichtring | € 1.52 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 22 | 143115800 | Rillenkugellager, 8X 22X 7 | € 2.11 | |
| Anker vollst.,230 V | ||||
| 24 | 310009220 | Anker vollst.,230 V | € 62.36 | |
| Rillenkugellager, 6X 19X 6 | ||||
| 25 | 143115810 | Rillenkugellager, 6X 19X 6 | € 2.11 | |
| Zwischenflansch | ||||
| 26 | 343394750 | Zwischenflansch | € 1.52 | |
| Linsenblechschraube | ||||
| 27 | 141118260 | Linsenblechschraube | € 1.45 | |
| Feldpaket m.Wickl.,230 V | ||||
| 28 | 311010790 | Feldpaket m.Wickl.,230 V | € 29.95 | |
| Leistungsschild | ||||
| 29 | 338053420 | Leistungsschild | € 1.45 | |
| Deckel ohne Elektronik | ||||
| 30 | 343394070 | Deckel ohne Elektronik | € 2.83 | |
| Gummipuffer | ||||
| 31 | 344095920 | Gummipuffer | € 1.45 | |
| O-Ring | ||||
| 32 | 143192430 | O-Ring | € 1.52 | |
| Zylinderstift | ||||
| 33 | 341520230 | Zylinderstift | € 1.45 | |
| Motorgehaeuse | ||||
| 34 | 315013250 | Motorgehaeuse | € 12.41 | |
| Kohlehaltermodul 230V - (SBE850) | ||||
| 37 | 316051990 | Kohlehaltermodul 230V - (SBE850) | € 12.41 | |
| Elektronikschalter m. Stellrad | ||||
| 38 | 343409220 | Elektronikschalter m. Stellrad | € 17.44 | |
| Linsenblechschraube | ||||
| 39 | 141116020 | Linsenblechschraube | € 1.52 | |
| Pistolengriff zweiteilig, gummiert | ||||
| 40 | 343398530 | Pistolengriff zweiteilig, gummiert | € 9.66 | |
| Gummistopfen | ||||
| 41 | 344097580 | Gummistopfen | € 1.45 | |
| Linsenblechschraube | ||||
| 42 | 141117060 | Linsenblechschraube | € 1.52 | |
| Kabelschelle | ||||
| 43 | 343362490 | Kabelschelle | € 1.52 | |
| Kabeltuelle | ||||
| 44 | 343394300 | Kabeltuelle | € 1.52 | |
| Kabel m.CEE-Stecker | ||||
| 45 | 344485880 | Kabel m.CEE-Stecker | € 12.41 | |
| Nicht bestellbar | ||||
| 1001 | 338505150 | Nicht bestellbar | ||
