Metabo SBE 780-2 Zeichnungen und Teile

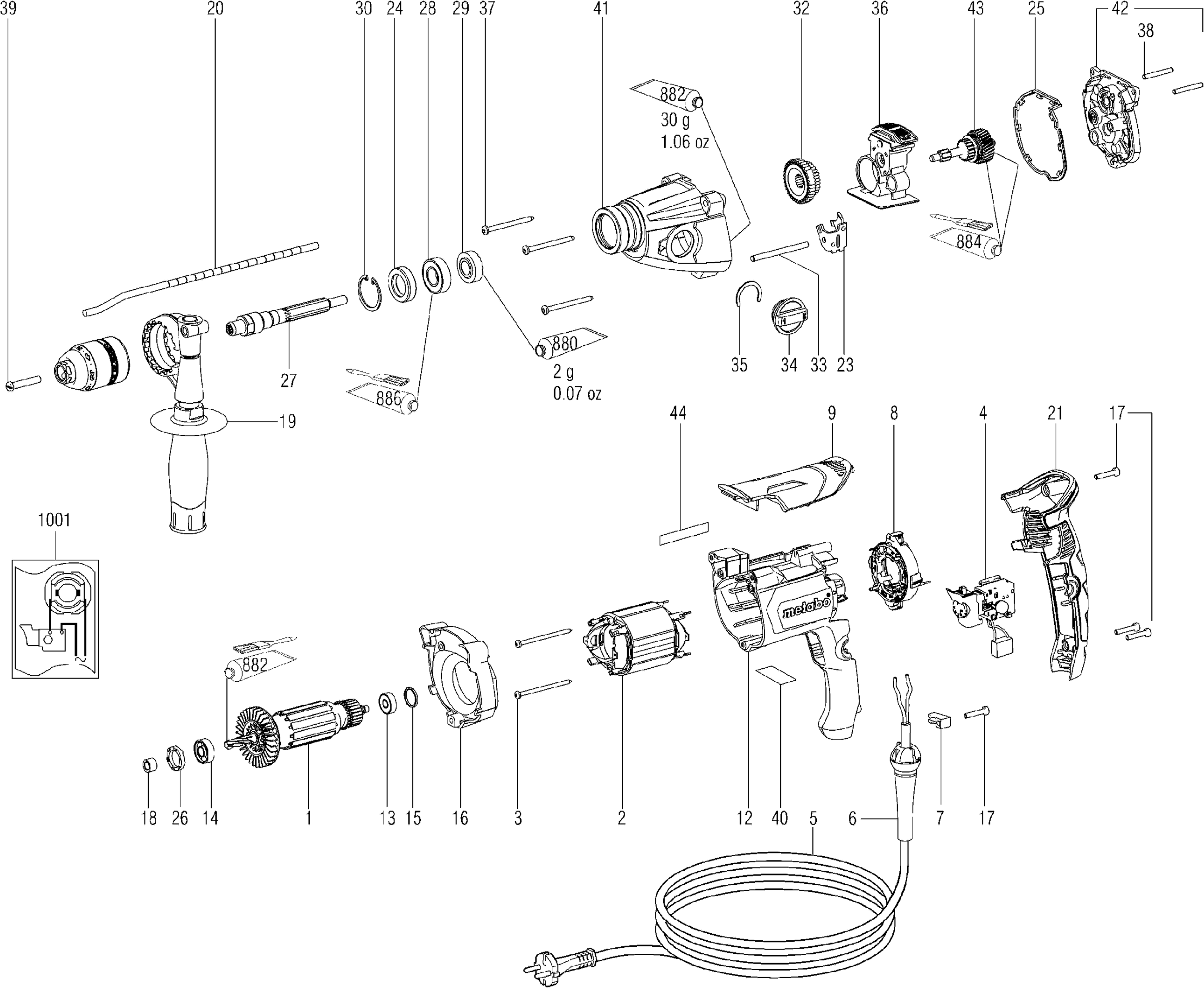

Auf dem Typenschild sollte die Typenbezeichnung 00781000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der METABO SBE 780-2
Teileliste der Metabo SBE 780-2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Anker vollst.,230 V | ||||
| 1 | 310011730 | Anker vollst.,230 V | € 56.10 | |
| Feldpaket m.Wickl.,230 V | ||||
| 2 | 311010790 | Feldpaket m.Wickl.,230 V | € 29.95 | |
| Linsenblechschraube | ||||
| 3 | 141118260 | Linsenblechschraube | € 1.45 | |
| Elektronikschalter m.Stellrad | ||||
| 4 | 343410960 | Elektronikschalter m.Stellrad | € 15.04 | |
| Kabel m.CEE-Stecker | ||||
| 5 | 344493180 | Kabel m.CEE-Stecker | € 20.04 | |
| Kabeltuelle | ||||
| 6 | 343394300 | Kabeltuelle | € 1.52 | |
| Kabelschelle | ||||
| 7 | 343362490 | Kabelschelle | € 1.52 | |
| Kohlehaltermodul 230V - (SBE850) | ||||
| 8 | 316051990 | Kohlehaltermodul 230V - (SBE850) | € 12.41 | |
| Deckel | ||||
| 9 | 343438140 | Deckel | € 2.11 | |
| Motorgehaeuse | ||||
| 12 | 315013700 | Motorgehaeuse | € 13.65 | |
| Rillenkugellager,6x19x6 | ||||
| 13 | 143115170 | Rillenkugellager,6x19x6 | € 3.48 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 14 | 143114880 | Rillenkugellager, 8X 22X 7 | € 2.83 | |
| O-Ring | ||||
| 15 | 143192430 | O-Ring | € 1.52 | |
| Zwischenflansch | ||||
| 16 | 343438860 | Zwischenflansch | € 2.11 | |
| Linsenblechschraube | ||||
| 17 | 141117060 | Linsenblechschraube | € 1.52 | |
| Abdichtring | ||||
| 18 | 343376040 | Abdichtring | € 1.52 | |
| Zusatzhandgriff | ||||
| 19 | 314001280 | Zusatzhandgriff | € 8.20 | |
| Tiefenanschlag | ||||
| 20 | 341511630 | Tiefenanschlag | € 4.21 | |
| Handgriffdeckel | ||||
| 21 | 343438030 | Handgriffdeckel | € 6.68 | |
| Schaltgabel | ||||
| 23 | 339133070 | Schaltgabel | € 2.11 | |
| Radialwellendichtring | ||||
| 24 | 339210920 | Radialwellendichtring | € 1.45 | |
| Formdichtung | ||||
| 25 | 344101830 | Formdichtung | € 1.45 | |
| Gummipuffer | ||||
| 26 | 344095920 | Gummipuffer | € 1.45 | |
| Bohrspindel | ||||
| 27 | 341604920 | Bohrspindel | € 20.04 | |
| Rillenkugellager, 15X 32X 9 | ||||
| 28 | 143115790 | Rillenkugellager, 15X 32X 9 | € 3.48 | |
| Rastenscheibe | ||||
| 29 | 341055650 | Rastenscheibe | € 3.48 | |
| Sicherungsring | ||||
| 30 | 141181680 | Sicherungsring | € 1.45 | |
| Schiebeblock | ||||
| 32 | 340004410 | Schiebeblock | € 5.45 | |
| Fuehrungsbolzen | ||||
| 33 | 341540230 | Fuehrungsbolzen | € 1.45 | |
| Schaltknopf kompl. | ||||
| 34 | 316062600 | Schaltknopf kompl. | € 1.52 | |
| Halbmondring | ||||
| 35 | 141155810 | Halbmondring | € 1.45 | |
| Schaltgehaeuse vollst. | ||||
| 36 | 316063490 | Schaltgehaeuse vollst. | € 8.20 | |
| Linsenblechschraube | ||||
| 37 | 141118840 | Linsenblechschraube | € 1.45 | |
| Zylinderstift | ||||
| 38 | 341520230 | Zylinderstift | € 1.45 | |
| Zylinderschraube | ||||
| 39 | 341701940 | Zylinderschraube | € 1.52 | |
| Leistungsschild 00781000 SBE 780-2 | ||||
| 40 | 338067900 | Leistungsschild 00781000 SBE 780-2 | € 1.45 | |
| Getriebegehaeuse kompl. | ||||
| 41 | 316064620 | Getriebegehaeuse kompl. | € 44.92 | |
| Getriebeflansch kompl. | ||||
| 42 | 316064590 | Getriebeflansch kompl. | € 29.95 | |
| Ritzelwelle m. Rutschkup. | ||||
| 43 | 316064750 | Ritzelwelle m. Rutschkup. | € 40.00 | |
| Nicht bestellbar | ||||
| 44 | 399999990 | Nicht bestellbar | ||
| Tube Fett 50G 1,8Oz | ||||
| 880 | 344130930 | Tube Fett 50G 1,8Oz | € 29.95 | |
| Tube-Fett G 14 - 111 | ||||
| 882 | 344130800 | Tube-Fett G 14 - 111 | € 17.44 | |
| Tube Fett SF 011 50Gr 1,8Oz | ||||
| 884 | 344130560 | Tube Fett SF 011 50Gr 1,8Oz | € 29.95 | |
| Tube Fett 50Gr 1,8Oz | ||||
| 886 | 344131030 | Tube Fett 50Gr 1,8Oz | € 13.65 | |
| Nicht bestellbar | ||||
| 1001 | 338505150 | Nicht bestellbar | ||
