Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 0103153100-10 (TKHS315M3,10WNB)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

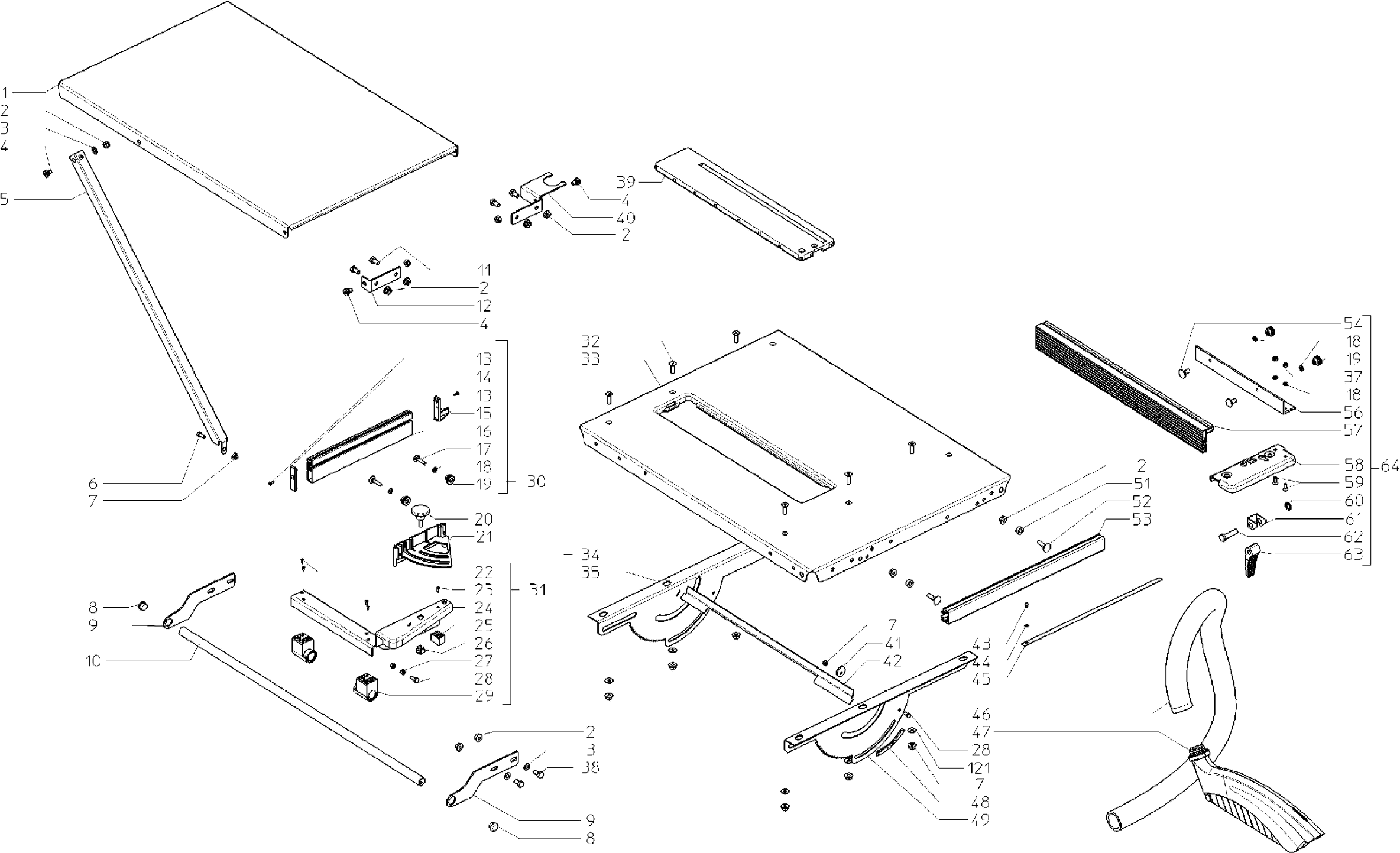

Zeichnungen der Metabo 0103153100-10 (TKHS315M3,10WNB)
Teileliste der Metabo 0103153100-10 (TKHS315M3,10WNB)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| VERLÄNGERUNGSPLATTE BL 2,00X572X832 TKHS315M | ||||
| 1 | 1382693309 | 94.99 | 113.04 | |
| Flanschmutter | ||||
| 2 | 6209110995 | 1.67 | 1.99 | |
| Scheibe | ||||
| 3 | 141151340 | 1.67 | 1.99 | |
| Lagerschraube | ||||
| 4 | 1395200611 | 3.20 | 3.81 | |
| STÜTZEN BL 1,00X70X764,5 TVL | ||||
| 5 | 1382678121 | 21.22 | 25.25 | |
| Flachversenkter Schraube M.Binnen M 6X10 VE | ||||
| 6 | 6132685086 | 1.67 | 1.99 | |
| Flanschmutter | ||||
| 7 | 6209114230 | 1.67 | 1.99 | |
| STOP RD20/15-17X11,5 | ||||
| 8 | 1381693917 | 1.67 | 1.99 | |
| BD UNTERSTÜTZUNG 2,99X64X213 TKHS315M | ||||
| 9 | 1382693828 | 10.82 | 12.88 | |
| QUERFÜHRUNG RD 20X2X820 TKHS315M | ||||
| 10 | 1485693889 | 24.26 | 28.87 | |
| Schroef zeskant | ||||
| 11 | 6103001178 | 1.67 | 1.99 | |
| WINKELPLATTE BL 2,50X30X116 | ||||
| 12 | 1382693856 | 13.93 | 16.58 | |
| Senkblechschraube | ||||
| 13 | 141123420 | 1.67 | 1.99 | |
| Endstück | ||||
| 14 | 2391091725 | 1.79 | 2.13 | |
| STOP 32X16X60 QUERVERSCHIEBUNG | ||||
| 15 | 1391200145 | 3.89 | 4.63 | |
| Führungsschiene 300 mm | ||||
| 16 | 1393005315 | 18.28 | 21.75 | |
| Platbolkopbout | ||||
| 17 | 141124490 | 1.67 | 1.99 | |
| Scheibe | ||||
| 18 | 141151940 | 1.67 | 1.99 | |
| Kordelmutter | ||||
| 19 | 6241125058 | 1.79 | 2.13 | |
| Sternknopfschraube M 8X23 (DIN 933) verzinkt | ||||
| 20 | 7001144191 | 3.89 | 4.63 | |
| RECHTWINKLIGER FÜHRUNG OBERER TEIL | ||||
| 21 | 1390018033 | 18.28 | 21.75 | |
| BLECHSCHRAUBE M.KREUZKOPF ST 3,5X16-C-H VE | ||||
| 22 | 6172032905 | 1.67 | 1.99 | |
| Senkkopfschraube | ||||
| 23 | 6174155800 | 1.67 | 1.99 | |
| WINKELFÜHRUNG UNTERER TEIL BL 2,99 (N | ||||
| 24 | 1382409775 | 24.26 | 28.87 | |
| Führungsnut Kreuzführung | ||||
| 25 | 1381410559 | 1.79 | 2.13 | |
| KÄFIGMUTTER M 8 BLECHSTÄRKE 1,8-3,2 | ||||
| 26 | 6264139374 | 1.79 | 2.13 | |
| Zeskante moer | ||||
| 27 | 141130100 | 1.67 | 1.99 | |
| Zeskantschroef | ||||
| 28 | 141113290 | 1.67 | 1.99 | |
| Führungsteil Queranschlag | ||||
| 29 | 1381409879 | 3.20 | 3.81 | |
| Führungsschiene 300 mm | ||||
| 30 | 1010017811 | 24.26 | 28.87 | |
| RECHTWINKLIGER LEITFADEN TEIL | ||||
| 31 | 1010170008 | 52.36 | 62.31 | |
| SENKKOPFSCHRAUBE M.SCHLITZ M 6X20 VER | ||||
| 32 | 6130019585 | 1.67 | 1.99 | |
| TISCHPLATTE BL 2,00X668X868 TKHS315M | ||||
| 33 | 1382693287 | 89.16 | 106.10 | |
| RECHTWINKLIGER FÜHRUNGSBLOCK KOMPL. ET | ||||
| 34 | 1010186710 | 106.50 | 126.74 | |
| GEZAHNTE PLATTE BL 2,00X163X440 HINTEN | ||||
| 35 | 1482693691 | 35.72 | 42.51 | |
| STREIFEN FL 25X10X65 TKHS315M | ||||
| 36 | 1482693179 | 18.28 | 21.75 | |
| Sicherheitsmutter Sechskant | ||||
| 37 | 141130650 | 1.79 | 2.13 | |
| Zeskantschroef | ||||
| 38 | 141114860 | 1.79 | 2.13 | |
| Tischeinlegeprofil | ||||
| 39 | 1381406667 | 15.31 | 18.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 1382693872 | |||
| Exzenterscheibe BL 2.99XRD25/RDI 6.5 | ||||
| 41 | 1482408962 | 1.67 | 1.99 | |
| Schutzplatte BL 2.00X30X570 TKHS315M | ||||
| 42 | 1382694607 | 10.82 | 12.88 | |
| Senkkopfschraube | ||||
| 43 | 6172028215 | 1.67 | 1.99 | |
| Scheibe | ||||
| 44 | 141150110 | 1.67 | 1.99 | |
| DIMENSIONSMARKIERUNG 0,30X13X413 0,00-38,80 CM | ||||
| 45 | 1142694260 | 6.05 | 7.20 | |
| GEBOGENE SCHLAUCH RDI 36,2X1500 PROFIL D | ||||
| 46 | 7854158010 | 24.26 | 28.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 1010738535 | |||
| BOGENSKALA 0,25X13 47-0 GRAD | ||||
| 48 | 1142694464 | 4.78 | 5.69 | |
| GEZAHNTE PLATTE BL 2,00X163X440 VORNE | ||||
| 49 | 1482693683 | 35.72 | 42.51 | |
| Sechskantmutter selbstsichernd | ||||
| 50 | 6202002305 | 1.67 | 1.99 | |
| Abstandshuelsen | ||||
| 51 | 1485412910 | 1.79 | 2.13 | |
| Flachkopfschraube | ||||
| 52 | 6110000659 | 1.67 | 1.99 | |
| FÜHRUNGSPROFIL 463 MM TKHS315M | ||||
| 53 | 1383694279 | 27.16 | 32.32 | |
| Flachkopfschraube | ||||
| 54 | 6110031325 | 1.67 | 1.99 | |
| Mutter | ||||
| 55 | 1485693161 | 9.36 | 11.14 | |
| ECKE, KGT 501 | ||||
| 56 | 1383680260 | 35.72 | 42.51 | |
| Parallelführung 570 mm | ||||
| 57 | 1383158458 | 41.32 | 49.17 | |
| Spannstück | ||||
| 58 | 1382680053 | 52.36 | 62.31 | |
| Senkschraube | ||||
| 59 | 6132087995 | 1.67 | 1.99 | |
| STARLOCK | ||||
| 60 | 7016050711 | 1.67 | 1.99 | |
| SPANPLATTE ,BL 1X26X91.5 | ||||
| 61 | 1392205620 | 1.79 | 2.13 | |
| BOLT MIT KOPF | ||||
| 62 | 6632111175 | 2.43 | 2.89 | |
| SPANNMITTELZENTRUM | ||||
| 63 | 2390205484 | 7.58 | 9.02 | |
| Parallelführung, KGT501/TKHS | ||||
| 64 | 1010680243 | 117.12 | 139.37 | |
| UNTERFAHRWAGEN TKHS315M GUMMIBEREIFT | ||||
| 70 | 1010692586 | 29.97 | 35.66 | |
| BEIN BL 1,5X142X842 TKHS315M | ||||
| 71 | 1382693597 | 29.97 | 35.66 | |
| STÜTZE BL 1,5X118X844 LANG | ||||
| 72 | 1382407080 | 13.93 | 16.58 | |
| STREBE BL 1,5X118X644 KURZ / TKHS315M | ||||
| 73 | 1382693813 | 13.93 | 16.58 | |
| Schiebestock (Kunststoff) | ||||
| 74 | 343433180 | 3.89 | 4.63 | |
| GABELSCHLÜSSEL BL 3X43/15X145 SW 19X145 | ||||
| 75 | 1392038481 | 3.89 | 4.63 | |
| SCHUBHANDGRIFF ROT | ||||
| 76 | 1388680470 | 41.32 | 49.17 | |
| SCHLUESSEL | ||||
| 77 | 1492102829 | 9.36 | 11.14 | |
| HANDGRIFFSTANGE (1 PAAR) TKHS315C/M | ||||
| 78 | 1010689330 | 9.36 | 11.14 | |
| Scheibe | ||||
| 80 | 141150120 | 1.67 | 1.99 | |
| Senkkopfschraube | ||||
| 81 | 6172001830 | 1.67 | 1.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 82 | 1381689227 | |||
| Abdeckkappe BL 1.50X116X613.5 TKHS315M | ||||
| 83 | 1382694160 | 24.26 | 28.87 | |
| Cilinderkopschroef | ||||
| 84 | 141113840 | 1.79 | 2.13 | |
| Schutzgehäuse BL 2.00X350X600 TKHS315M | ||||
| 85 | 1382694119 | 106.50 | 126.74 | |
| Zylinderschraube | ||||
| 86 | 6127059207 | 1.67 | 1.99 | |
| SPALTMESSE TKHS315M | ||||
| 87 | 1010738551 | 24.26 | 28.87 | |
| DRUCKPLATTE BL 2,99X80X60 | ||||
| 88 | 1382213749 | 2.43 | 2.89 | |
| Mutter | ||||
| 89 | 6209002432 | 4.78 | 5.69 | |
| SCHIEBEPLATTE BL 1,5X48X137,5 | ||||
| 90 | 1382407110 | 1.79 | 2.13 | |
| SCHRAUBE MIT VIERKANTISCHER EINLAGE M 5X16 VERZ | ||||
| 91 | 6110125036 | 1.67 | 1.99 | |
| Flanschmutter | ||||
| 92 | 6209018460 | 1.67 | 1.99 | |
| HALTER V.SPOUWMES HINTEN TKHS315M | ||||
| 93 | 1380693263 | 12.19 | 14.51 | |
| Halter für Spaltmesser vorne TKHS315M | ||||
| 94 | 1380693255 | 12.19 | 14.51 | |
| Maßanzeiger 0,25X20X114 0-85 MM | ||||
| 95 | 1142694472 | 3.89 | 4.63 | |
| Schwenksegment | ||||
| 96 | 1380221442 | 3.89 | 4.63 | |
| Zylinderkopfschraube mit Innensechskant | ||||
| 97 | 6127059193 | 1.67 | 1.99 | |
| Scheibe | ||||
| 98 | 141150810 | 1.67 | 1.99 | |
| Sechskantmutter SW13 M8X7,6 TKHS315M | ||||
| 99 | 1385694012 | 3.20 | 3.81 | |
| Zeskantschroef | ||||
| 100 | 141110320 | 1.79 | 2.13 | |
| SCHLITZBOLZEN MIT VIERKANT-EINSATZ M 12X50 VER | ||||
| 101 | 6110019007 | 1.79 | 2.13 | |
| PLATTE SPOUWMES UNTERSTÜTZUNG BL 2,99X150X365 TKHS | ||||
| 102 | 1382693970 | 29.97 | 35.66 | |
| Zeskantschroef | ||||
| 103 | 141113330 | 1.79 | 2.13 | |
| Zylinderkopfschraube mit Innensechskant | ||||
| 104 | 6121121296 | 1.67 | 1.99 | |
| WINKELANZEIGE BL 2,00X30X300 TKHS315M | ||||
| 105 | 1382694003 | 15.31 | 18.22 | |
| Platzschraube M. Kreuzkopf | ||||
| 106 | 141124560 | 1.67 | 1.99 | |
| Zeiger RAL 3000-3003 | ||||
| 107 | 2391203523 | 1.67 | 1.99 | |
| Zeskantveiligheidsmoer | ||||
| 108 | 141130930 | 1.67 | 1.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109 | 1382694143 | |||
| Schotelveer | ||||
| 110 | 141155660 | 1.67 | 1.99 | |
| Langschlitzschraube mit Quadratsteckplatz | ||||
| 111 | 6110000608 | 1.67 | 1.99 | |
| SENKKOPFSCHRAUBE MIT INTERNEN | ||||
| 112 | 6132661454 | 1.67 | 1.99 | |
| Tandstang compl. | ||||
| 113 | 316097060 | 21.22 | 25.25 | |
| KAMMER V. SPÄNE BL 2,99X900X480 TKHS31 | ||||
| 117 | 1382693996 | 106.50 | 126.74 | |
| GEGENFLANSCH D 276 | ||||
| 118 | 1330025316 | 12.19 | 14.51 | |
| Zeskantschroef | ||||
| 119 | 141122670 | 18.28 | 21.75 | |
| Scheibe | ||||
| 121 | 141150130 | 1.67 | 1.99 | |
| Flügelmutter M 6 | ||||
| 122 | 7005155791 | 2.43 | 2.89 | |
| SECHSKANTSCHRAUBE M 12X220 VERZ. | ||||
| 123 | 6103694050 | 15.31 | 18.22 | |
| Kondensator compl.,37,5uF/400V | ||||
| 125 | 8050011829 | 27.16 | 32.32 | |
| Motorgehäuse Deckel | ||||
| 126 | 1331409665 | 2.43 | 2.89 | |
| Unterer Teil des Motorgehäuses | ||||
| 127 | 1331409657 | 6.05 | 7.20 | |
| ABSTANDSHÜLSE RD 26,9/20,5X7 TKHS315M | ||||
| 128 | 6442694557 | 4.78 | 5.69 | |
| Passfeder A 6X4X50 | ||||
| 129 | 6721041830 | 1.67 | 1.99 | |
| SÄGEBLATTFLANSCH | ||||
| 130 | 1330025308 | 94.99 | 113.04 | |
| HÖHENVERSTELLUNG BL 2,99 TKHS315M | ||||
| 131 | 1382694038 | 29.97 | 35.66 | |
| Sechskantmutter flach M 12 verz. Form B | ||||
| 133 | 6205055744 | 1.67 | 1.99 | |
| Unterlegscheibe | ||||
| 134 | 6300016705 | 1.67 | 1.99 | |
| GLEITLAGER GFM-1820-04 | ||||
| 135 | 7151694106 | 3.89 | 4.63 | |
| Anlaufscheibe GTM-1832-015 | ||||
| 136 | 7104694092 | 7.58 | 9.02 | |
| KEHLMUTTER 6KT SW24X37/M12 TKHS315M | ||||
| 137 | 1485694087 | 6.05 | 7.20 | |
| HANDRAD BL 2X RD 165 | ||||
| 138 | 1382411257 | 9.36 | 11.14 | |
| Sicherungsring B 13 VERZ. | ||||
| 139 | 6305002508 | 1.67 | 1.99 | |
| KAPP-MUTTER M 12 VERZ. | ||||
| 140 | 6201002158 | 1.79 | 2.13 | |
| Zylinderkopfschraube mit Innensechskant | ||||
| 141 | 6121112564 | 1.67 | 1.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 142 | 7004017433 | |||
| Lüftergehäuse 120/13 | ||||
| 143 | 1331408847 | 3.20 | 3.81 | |
| VENTILATORBLAD 120/13 WELLEND. 16 | ||||
| 144 | 1331408839 | 6.05 | 7.20 | |
| PLATZSCHRAUBE MIT KREUZKOPF ST 4,2X25-C-H V | ||||
| 145 | 6174001950 | 1.67 | 1.99 | |
| SCHALTERPLATTE BL 2,00X108X135 TKHS315M | ||||
| 146 | 1382694690 | 18.28 | 21.75 | |
| SSK-SCHALTER WNB 5X1,5X1000 230V 14A K | ||||
| 147 | 8131079622 | 169.87 | 202.15 | |
| AFDEKKAP MOTORWELLE | ||||
| 148 | 1381083779 | 1.67 | 1.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 150 | 1010694643 | |||
| HANDRAD KOMPLETT TKHS315M | ||||
| 155 | 1010702140 | 15.31 | 18.22 | |
