Metabo WEA 11-125 Quick Zeichnungen und Teile
Genaue Typennummer:
03626000
03626000

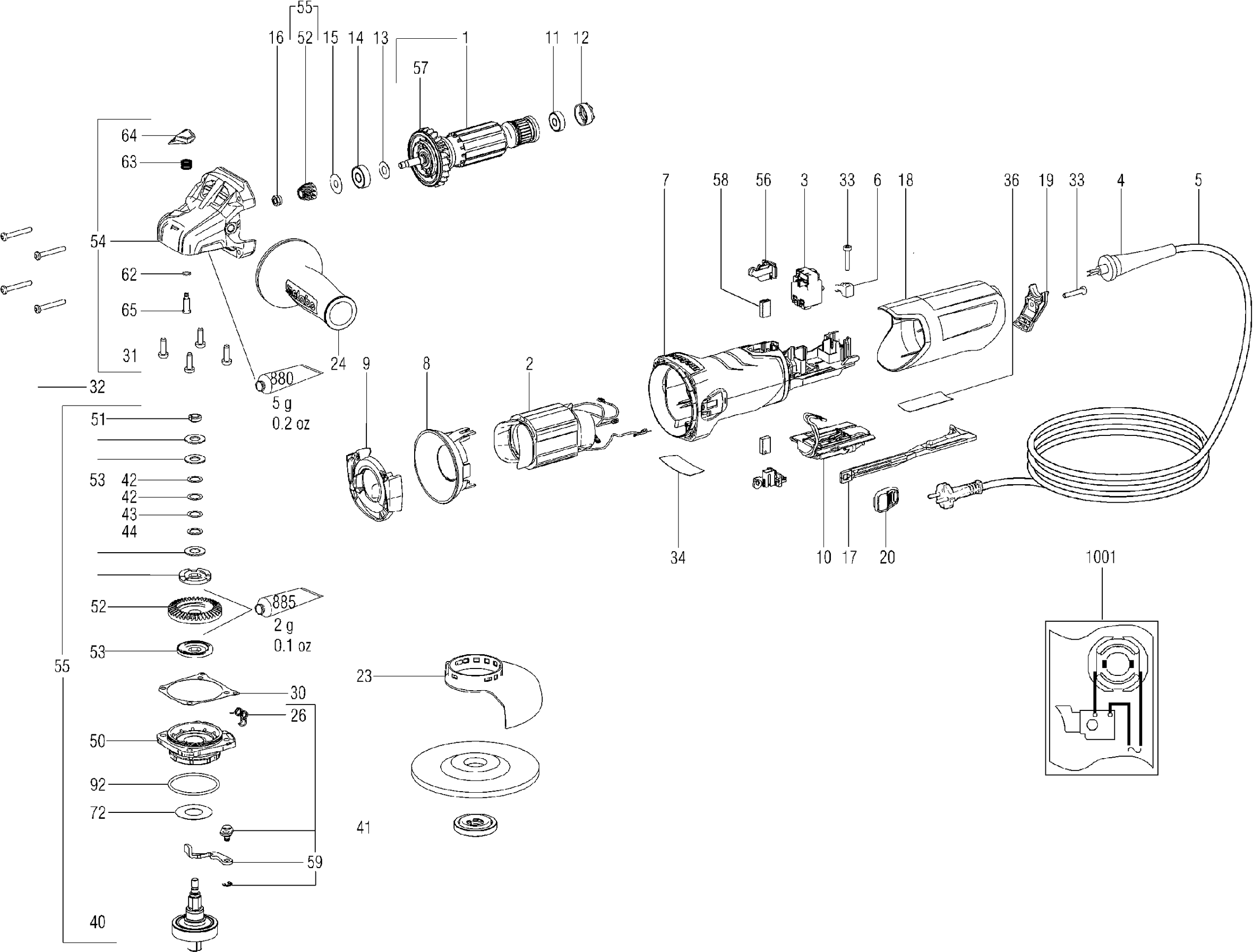

Zeichnungen der METABO 03626000 ( WEA11-125Quick )
Teileliste der METABO 03626000 ( WEA11-125Quick )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Anker vollst., 230V | ||||
| 1 | 310010930 | Anker vollst., 230V | € 47.85 | |
| Feldpaket m.Wickl.,230 V | ||||
| 2 | 311011930 | Feldpaket m.Wickl.,230 V | € 33.43 | |
| Schalter einpolig,X2 | ||||
| 3 | 343410240 | Schalter einpolig,X2 | € 4.59 | |
| Kabeltuelle | ||||
| 4 | 344100970 | Kabeltuelle | € 1.46 | |
| Kabel m.CEE-Stecker | ||||
| 5 | 344499530 | Kabel m.CEE-Stecker | € 13.08 | |
| Kabelschelle | ||||
| 6 | 343362490 | Kabelschelle | € 1.46 | |
| Motorgehaeuse | ||||
| 7 | 315013530 | Motorgehaeuse | € 7.86 | |
| Luftleitscheibe | ||||
| 8 | 339151190 | Luftleitscheibe | € 1.39 | |
| Luftleitscheibe | ||||
| 9 | 339151200 | Luftleitscheibe | € 1.39 | |
| Elektronikeinheit,230V 50/60Hz | ||||
| 10 | 343084020 | Elektronikeinheit,230V 50/60Hz | € 23.92 | |
| Rillenkugellager,6x19x6 | ||||
| 11 | 143115690 | Rillenkugellager,6x19x6 | € 2.02 | |
| Gummibuchse | ||||
| 12 | 344097870 | Gummibuchse | € 1.39 | |
| Scheibe,8,05x17x0,4 | ||||
| 13 | 339133060 | Scheibe,8,05x17x0,4 | € 1.39 | |
| Rillenkugellager, 8x22x7 | ||||
| 14 | 143115700 | Rillenkugellager, 8x22x7 | € 2.71 | |
| Scheibe,7,05x19,5x0,2 | ||||
| 15 | 339006390 | Scheibe,7,05x19,5x0,2 | € 1.39 | |
| Sechskantmutter m.Ansatz | ||||
| 16 | 341100940 | Sechskantmutter m.Ansatz | € 1.46 | |
| Schaltstange | ||||
| 17 | 343433080 | Schaltstange | € 1.39 | |
| Kappe | ||||
| 18 | 343433040 | Kappe | € 3.34 | |
| Endstueck | ||||
| 19 | 343433110 | Endstueck | € 1.39 | |
| Schaltschieber | ||||
| 20 | 343437100 | Schaltschieber | € 1.39 | |
| Schutzhaube, D125 | ||||
| 23 | 339204500 | Schutzhaube, D125 | € 7.86 | |
| Zusatzhandgriff vollst. | ||||
| 24 | 316046590 | Zusatzhandgriff vollst. | € 7.86 | |
| Schenkelfeder | ||||
| 26 | 342022490 | Schenkelfeder | € 1.39 | |
| Flachdichtung | ||||
| 30 | 339011970 | Flachdichtung | € 1.39 | |
| Linsenschr.(DIN 7985) | ||||
| 31 | 141121640 | Linsenschr.(DIN 7985) | € 1.39 | |
| Linsenblechschraube | ||||
| 32 | 141116980 | Linsenblechschraube | € 1.39 | |
| Linsenblechschraube | ||||
| 33 | 141117060 | Linsenblechschraube | € 1.46 | |
| Nicht mehr lieferbar | ||||
| 34 | 338072520 | Nicht mehr lieferbar | ||
| Schleifspindel vollst.,WA M14 | ||||
| 40 | 316063430 | Schleifspindel vollst.,WA M14 | € 53.78 | |
| Spannmutter vollst.,M14 | ||||
| 41 | 316055350 | Spannmutter vollst.,M14 | € 10.44 | |
| Scheibe 10,2 X 14,8X 0,2 | ||||
| 42 | 141151120 | Scheibe 10,2 X 14,8X 0,2 | € 1.39 | |
| Scheibe 10,2 X 14,8X 0,1 | ||||
| 43 | 141152300 | Scheibe 10,2 X 14,8X 0,1 | € 1.46 | |
| Scheibe 10,2 X 14,8X 0,5 | ||||
| 44 | 141153920 | Scheibe 10,2 X 14,8X 0,5 | € 1.39 | |
| Flansch vollst. | ||||
| 50 | 343433280 | Flansch vollst. | € 7.86 | |
| Mutter | ||||
| 51 | 341102460 | Mutter | € 2.02 | |
| Tellerrad m.Ritzel | ||||
| 52 | 316054980 | Tellerrad m.Ritzel | € 14.42 | |
| Reibscheibensatz vollst. | ||||
| 53 | 316066830 | Reibscheibensatz vollst. | € 10.44 | |
| Getriebegehaeuse vollst. | ||||
| 54 | 316055100 | Getriebegehaeuse vollst. | € 43.06 | |
| Sich.kuppl. m.Ritzel | ||||
| 55 | 316054340 | Sich.kuppl. m.Ritzel | € 95.70 | |
| Kohlehalter vollst | ||||
| 56 | 316055230 | Kohlehalter vollst | € 11.90 | |
| Luefter mit Staubschutzkorb | ||||
| 57 | 316054860 | Luefter mit Staubschutzkorb | € 3.34 | |
| Kohlebuerstensatz abschaltbar | ||||
| 58 | 316055190 | Kohlebuerstensatz abschaltbar | € 11.98 | |
| Spannhebel vollst mit Feder | ||||
| 59 | 316066040 | Spannhebel vollst mit Feder | € 10.44 | |
| Nicht mehr lieferbar | ||||
| 62 | 143196000 | Nicht mehr lieferbar | ||
| Druckfeder | ||||
| 63 | 342003390 | Druckfeder | € 1.39 | |
| Druckknopf | ||||
| 64 | 343433130 | Druckknopf | € 1.39 | |
| Bolzen | ||||
| 65 | 341515640 | Bolzen | € 1.39 | |
| Scheibe | ||||
| 72 | 339007800 | Scheibe | € 1.39 | |
| O-Ring | ||||
| 92 | 143195640 | O-Ring | € 1.39 | |
| Tube Fett 100G | ||||
| 880 | 344130920 | Tube Fett 100G | € 33.43 | |
| Tube Fett SF 011 50Gr 1,8Oz | ||||
| 885 | 344130560 | Tube Fett SF 011 50Gr 1,8Oz | € 28.71 | |
| Nicht mehr lieferbar | ||||
| 1001 | 338505690 | Nicht mehr lieferbar | ||
