Metabo WEPBA 24-230 MVT Quick Zeichnungen und Teile

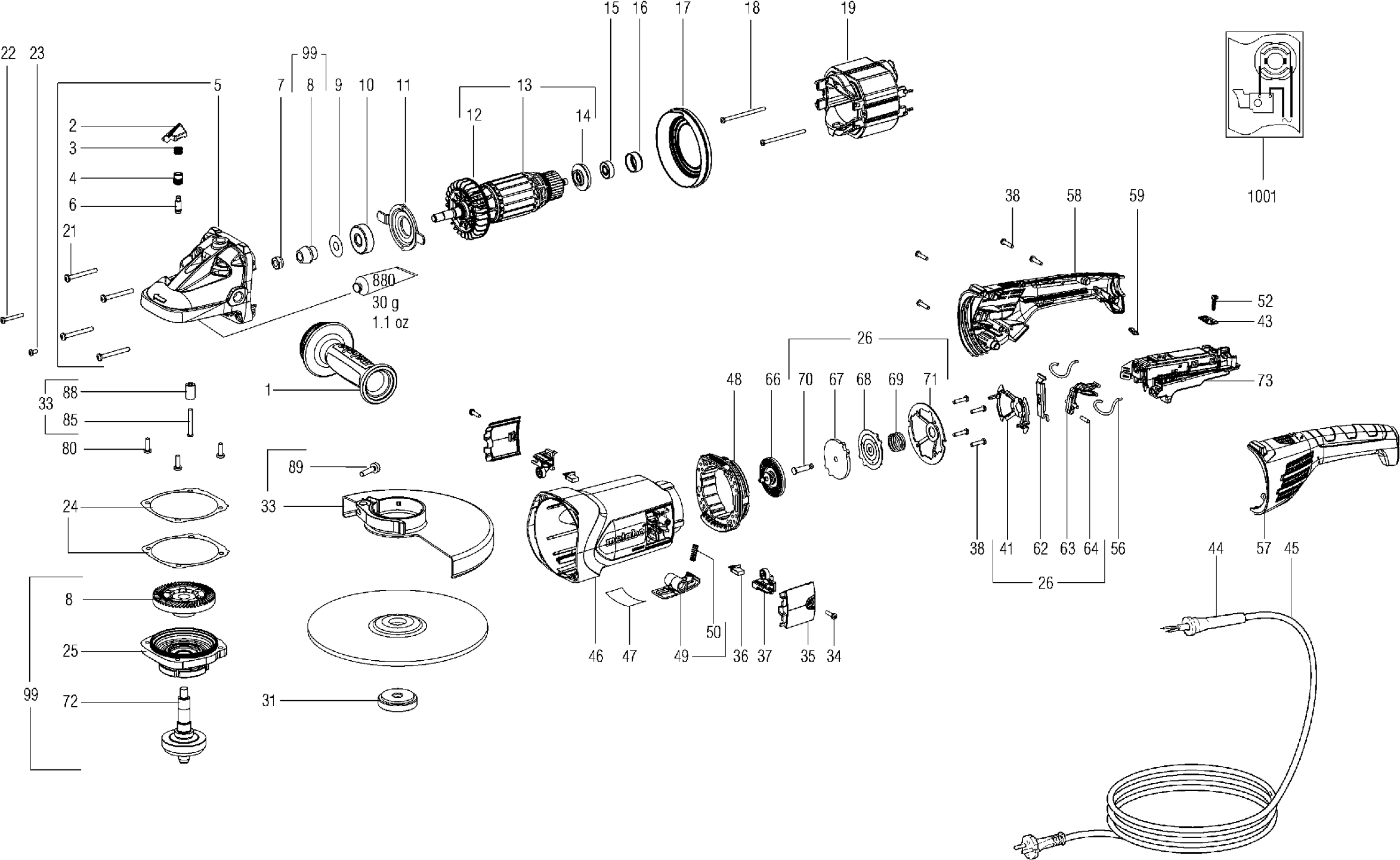

Auf dem Typenschild sollte die Typenbezeichnung 06481000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der METABO WEPBA 24-230 MVT Quick
Teileliste der Metabo WEPBA 24-230 MVT Quick
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Antivibrationshandgriff,M 14 | ||||
| 1 | 314000960 | Antivibrationshandgriff,M 14 | € 22,43 | |
| Druckknopf schwarz | ||||
| 2 | 343399790 | Druckknopf schwarz | € 1,45 | |
| Druckfeder | ||||
| 3 | 342003390 | Druckfeder | € 1,45 | |
| Fuehrungsbuchse | ||||
| 4 | 341005830 | Fuehrungsbuchse | € 3,48 | |
| Getriebegeh.Vollst. | ||||
| 5 | 316045500 | Getriebegeh.Vollst. | € 62,36 | |
| Druckbolzen | ||||
| 6 | 341515430 | Druckbolzen | € 1,45 | |
| Sechskantmutter m.Ansatz | ||||
| 7 | 341100660 | Sechskantmutter m.Ansatz | € 2,83 | |
| Tellerrad u.Ritzel (D230) | ||||
| 8 | 316045530 | Tellerrad u.Ritzel (D230) | € 49,91 | |
| Scheibe MN-51005-11,1x28x0,3 | ||||
| 9 | 141123870 | Scheibe MN-51005-11,1x28x0,3 | € 1,45 | |
| Rillenkugellager 12x37x12 | ||||
| 10 | 143115510 | Rillenkugellager 12x37x12 | € 4,21 | |
| Festlagerdeckel | ||||
| 11 | 339007280 | Festlagerdeckel | € 2,83 | |
| Luefter mit Staubschutzkorb | ||||
| 12 | 316045560 | Luefter mit Staubschutzkorb | € 9,66 | |
| Anker vollst.,230 V | ||||
| 13 | 310012440 | Anker vollst.,230 V | € 149,74 | |
| Schleuderscheibe | ||||
| 14 | 343390630 | Schleuderscheibe | € 1,45 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 15 | 143114980 | Rillenkugellager, 8X 22X 7 | € 10,89 | |
| Gummilager | ||||
| 16 | 344094080 | Gummilager | € 1,52 | |
| Luftleitscheibe | ||||
| 17 | 339151130 | Luftleitscheibe | € 1,45 | |
| Linsenblechschraube | ||||
| 18 | 141121680 | Linsenblechschraube | € 1,45 | |
| Feldpak.m.Wicklung | ||||
| 19 | 311009590 | Feldpak.m.Wicklung | € 56,10 | |
| Linsenblechschraube | ||||
| 21 | 141119370 | Linsenblechschraube | € 1,45 | |
| Lins.Schr. mikrov.Bl | ||||
| 22 | 141122020 | Lins.Schr. mikrov.Bl | € 1,45 | |
| Linsenschraube mikrov. Blau | ||||
| 23 | 141119850 | Linsenschraube mikrov. Blau | € 1,45 | |
| Dichtung | ||||
| 24 | 339011810 | Dichtung | € 1,45 | |
| Getriebeflansch vollst. | ||||
| 25 | 316045550 | Getriebeflansch vollst. | € 44,92 | |
| Wartungsset Bremse | ||||
| 26 | 316067430 | Wartungsset Bremse | € 44,92 | |
| Quickmutter | ||||
| 31 | 316027620 | Quickmutter | € 29,95 | |
| Schutzhaube vollst. mit Umbausatz | ||||
| 33 | 316053510 | Schutzhaube vollst. mit Umbausatz | € 56,10 | |
| Schrauben | ||||
| 34 | 341702050 | Schrauben | € 1,45 | |
| Kohlenhalterdeckel | ||||
| 35 | 343395530 | Kohlenhalterdeckel | € 1,45 | |
| Kohlebuerstensatz 230V | ||||
| 36 | 316045570 | Kohlebuerstensatz 230V | € 13,65 | |
| Kohlefuehrung | ||||
| 37 | 343000950 | Kohlefuehrung | € 6,68 | |
| Linsenblechschraube | ||||
| 38 | 141116020 | Linsenblechschraube | € 1,52 | |
| Kabelschutz | ||||
| 41 | 343446240 | Kabelschutz | € 2,11 | |
| Kabelschelle | ||||
| 43 | 339127730 | Kabelschelle | € 1,45 | |
| Kabelschutz | ||||
| 44 | 344094550 | Kabelschutz | € 2,11 | |
| Kabel m.CEE-Stecker | ||||
| 45 | 344487800 | Kabel m.CEE-Stecker | € 29,95 | |
| Motorgehaeuse | ||||
| 46 | 315013890 | Motorgehaeuse | € 24,95 | |
| Leistungsschild 06481000 WEPBA 24-230 MV | ||||
| 47 | 338070070 | Leistungsschild 06481000 WEPBA 24-230 MV | € 1,52 | |
| Daempfer | ||||
| 48 | 343397490 | Daempfer | € 8,20 | |
| Arretierhebel rot | ||||
| 49 | 343397700 | Arretierhebel rot | € 1,52 | |
| Druckfeder | ||||
| 50 | 342002170 | Druckfeder | € 1,45 | |
| Linsenblechschraube | ||||
| 52 | 141116800 | Linsenblechschraube | € 1,45 | |
| Litze | ||||
| 56 | 344531350 | Litze | € 2,83 | |
| Handgriff Unterschale | ||||
| 57 | 343446210 | Handgriff Unterschale | € 8,20 | |
| Handgriff Oberschale | ||||
| 58 | 343446220 | Handgriff Oberschale | € 8,20 | |
| Lichtleiter | ||||
| 59 | 343397500 | Lichtleiter | € 1,45 | |
| Halter | ||||
| 62 | 339137720 | Halter | € 2,11 | |
| Bremshebel | ||||
| 63 | 343447060 | Bremshebel | € 1,45 | |
| ZYLINDERSTIFT | ||||
| 64 | 341513850 | ZYLINDERSTIFT | € 1,45 | |
| Bremsscheibe | ||||
| 66 | 341212460 | Bremsscheibe | € 20,04 | |
| Bremsbelag | ||||
| 67 | 339137730 | Bremsbelag | € 4,79 | |
| Stuetzplatte | ||||
| 68 | 343446250 | Stuetzplatte | € 3,48 | |
| Druckfeder | ||||
| 69 | 342004150 | Druckfeder | € 1,45 | |
| Zugstange | ||||
| 70 | 341212470 | Zugstange | € 2,83 | |
| Sicherungsblech | ||||
| 71 | 339137740 | Sicherungsblech | € 4,21 | |
| Schleifspindel vollst. WBA24 M14 | ||||
| 72 | 316066460 | Schleifspindel vollst. WBA24 M14 | € 81,19 | |
| Elektronikschalter vollst. 230V | ||||
| 73 | 316067410 | Elektronikschalter vollst. 230V | € 93,30 | |
| Linsenschr.(DIN 7985) | ||||
| 80 | 141121640 | Linsenschr.(DIN 7985) | € 1,45 | |
| Linsenschraube | ||||
| 85 | 141124190 | Linsenschraube | € 1,45 | |
| Distanzbuchse | ||||
| 88 | 341006090 | Distanzbuchse | € 1,45 | |
| Zylinderschr. | ||||
| 89 | 141111340 | Zylinderschr. | € 1,45 | |
| Distanzscheibe | ||||
| 95 | 341013510 | Distanzscheibe | € 2,83 | |
| Nicht bestellbar | ||||
| 99 | 316067230 | Nicht bestellbar | ||
| Tube Fett 100G | ||||
| 880 | 344130910 | Tube Fett 100G | € 13,65 | |
| Nicht bestellbar | ||||
| 1001 | 338505670 | Nicht bestellbar | ||
