Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0600835309 ( AKE350B )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0600835309 ( AKE350B )

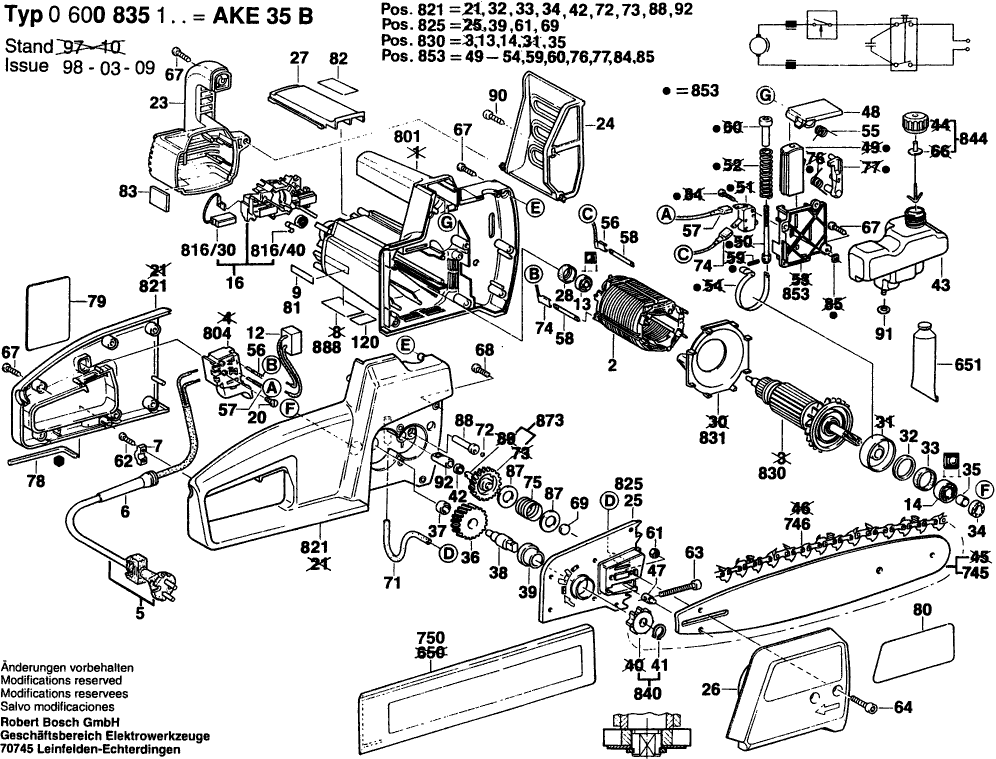

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0600835309 ( AKE350B )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Polschuh 220-230v
2 1604220354 29.75 35.40

Netzanschlussleitung EU 0,4m 2 x 1,0mm H07 RN-F
5 2604460183 6.54 7.78

Tülle Ø9,6-Ø10,2x70 MM
6 1600703025 1.18 1.40

Leitungshalter
7 2601035001 1.18 1.40

Firmenschild
9 1601110483 1.94 2.31

Entstörfilter
12 1607328028 4.10 4.88

Rillenkugellager
13 3600905135 5.83 6.94

Rillenkugellager
14 3600905136 8.45 10.06

Bürstenhalter
16 1604336016 13.93 16.58

Zylinderschraube M3x6,5-4.8
20 2603410001 1.18 1.40

Verschlussdeckel SCHWARZ
23 3605500084 6.54 7.78

Schutzschild
24 3602311018 8.45 10.06

Schutzhaube
26 3605500037 9.53 11.34

Abdeckschiene
27 3601012000 2.24 2.67

Zwischenring
28 1600502011 1.94 2.31

Spannscheibe
32 3600190007 1.18 1.40

Zwischenring
33 1600206026 1.18 1.40

Radial-Wellendichtring
34 1600290016 1.94 2.31

Zwischenring
35 1600300090 2.71 3.22

Stirnrad Z=41
36 3606317021 12.41 14.77

Nadelhülse Ø8xØ12x8 MM
37 1600910018 4.10 4.88

Antriebswelle
38 3603124011 8.45 10.06

Nicht mehr lieferbar, kein Ersatz
39 3600323000

Sicherungsring Din 471-12x1-fstm
41 2916650903 1.18 1.40

Radial-wellendichtring 8x12x3
42 3600283034 4.70 5.59

Ölbehälter
43 3607030320 7.58 9.02

Nicht mehr lieferbar, kein Ersatz
47 3603121004

Schwenkhebel
48 3601990001 1.18 1.40

Schenkelfeder
55 3604651002 0.83 0.99

Verbindungsleitung L=420 MM BLAU
56 3604431018 1.70 2.02

Verbindungskabel L=180 MM WEISS
57 3604431012 1.94 2.31

Flachstecker
58 1604477005 1.94 2.31

Sechskantmutter
61 2915011007 0.83 0.99

Linsenkopfschraube DIN 7981-ST3,9x16-C-H
62 3603414026 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
63 3603410001

Innensechskantschraube DIN 912-M6x25-8.8
64 2910141203 1.18 1.40

Linsenschraube 4x18 MM,TORX T20
67 2914201506 0.83 0.99

Gewindefurchschraube DIN 7500-CM 5x12-ST
68 2914411403 0.83 0.99

Abdeckplatte
69 3600000006 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
71 3600703001

Kugel DIN 5401-4 MM-III-ST
72 1903230007 1.18 1.40

Verbindungsleitung L=260 MM WEISS
74 3604431013 1.94 2.31

Druckfeder
75 3604630000 1.18 1.40

Winkelschraubendreher Din 911-sw5 Schwarz
78 1907950006 3.12 3.71

Innensechskantschlüssel
78 2610364015 2.71 3.22

Hinweisschild ACHTUNG
79 3601119077 1.18 1.40

Klebeschild
80 3601110428 0.83 0.99

Unterlegscheibe 0,5 MM DICK
87 1600101023 1.18 1.40

Rastbolzen
88 3603121003 1.18 1.40

Schraube Mikroverkapselt Din 84-am4x12-8.8
90 2914552107 0.83 0.99

Blechschraube DIN 7971-BZ2,9x19
90 2910211008 0.83 0.99

O-ring 4,0x1,0 Mm
91 3600210015 2.71 3.22

Sinterbuchse 14 Mm
92 3600301007 2.71 3.22

Nicht mehr lieferbar, kein Ersatz
745 3602317035

Nicht mehr lieferbar, kein Ersatz
746 3604730003

Schutzhaube SCHWARZ
750 3605500038 7.58 9.02

Motorgehäuse GRUEN
801 3605108137 33.45 39.81

Nicht mehr lieferbar, kein Ersatz
804 1607200107

Kohlebürstensatz
816/30 1607014129 12.41 14.77

Spiralfeder
816/40 2604652008 1.18 1.40

Gehäuseschale Gruen
821 3605190163 44.82 53.34

Nicht mehr lieferbar, kein Ersatz
825 3605500082

Anker 220V
830 3604010037 148.65 176.89

Luftleitring
831 3600591002 4.10 4.88

Nicht mehr lieferbar, kein Ersatz
840 3607031199

Nicht mehr lieferbar, kein Ersatz
844 3603317002

Bremsvorrichtung
853 3607031182 40.61 48.33

Nicht mehr lieferbar, kein Ersatz
873 3606317031

Typschild
888 160111A3H3 1.94 2.31
